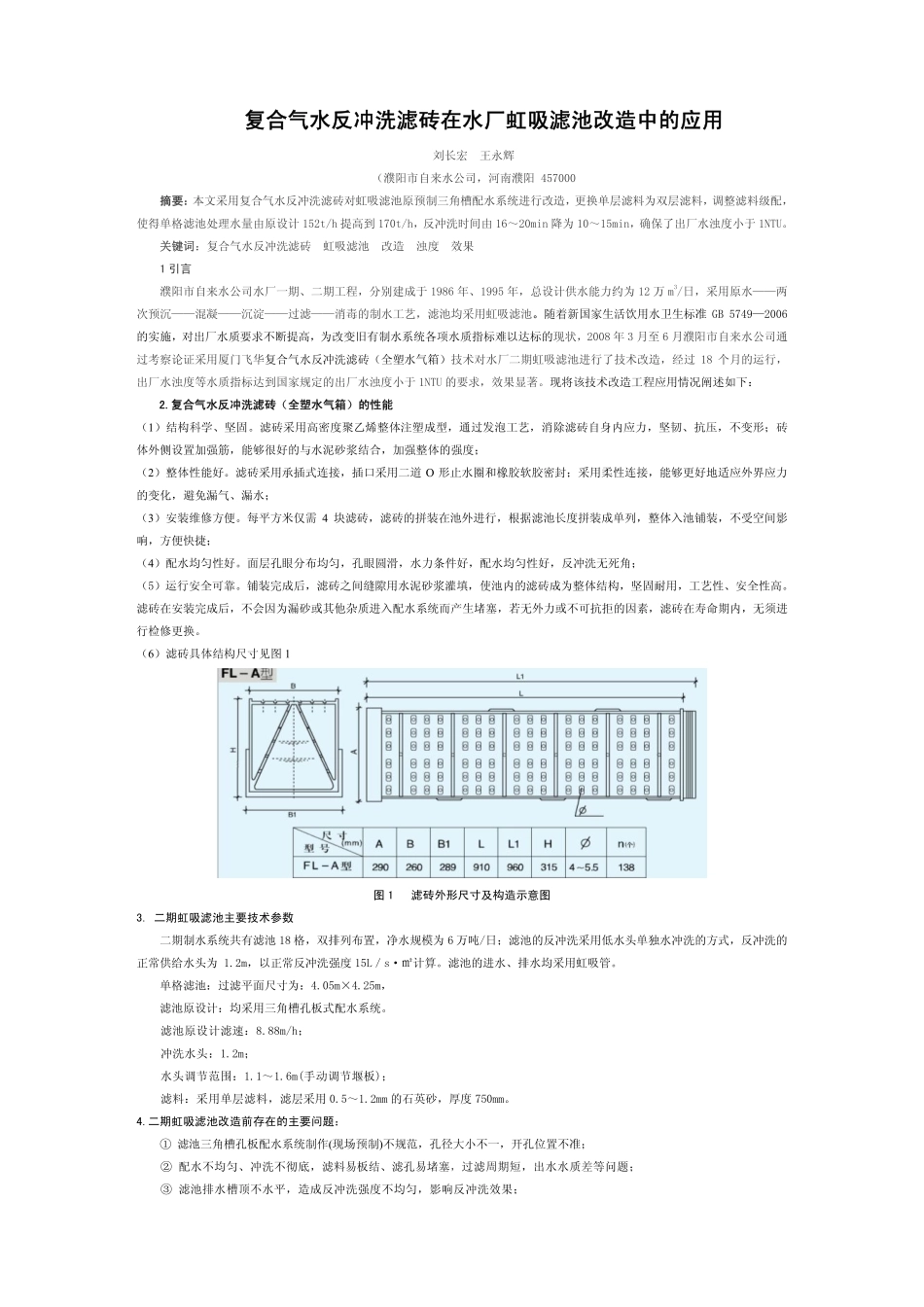

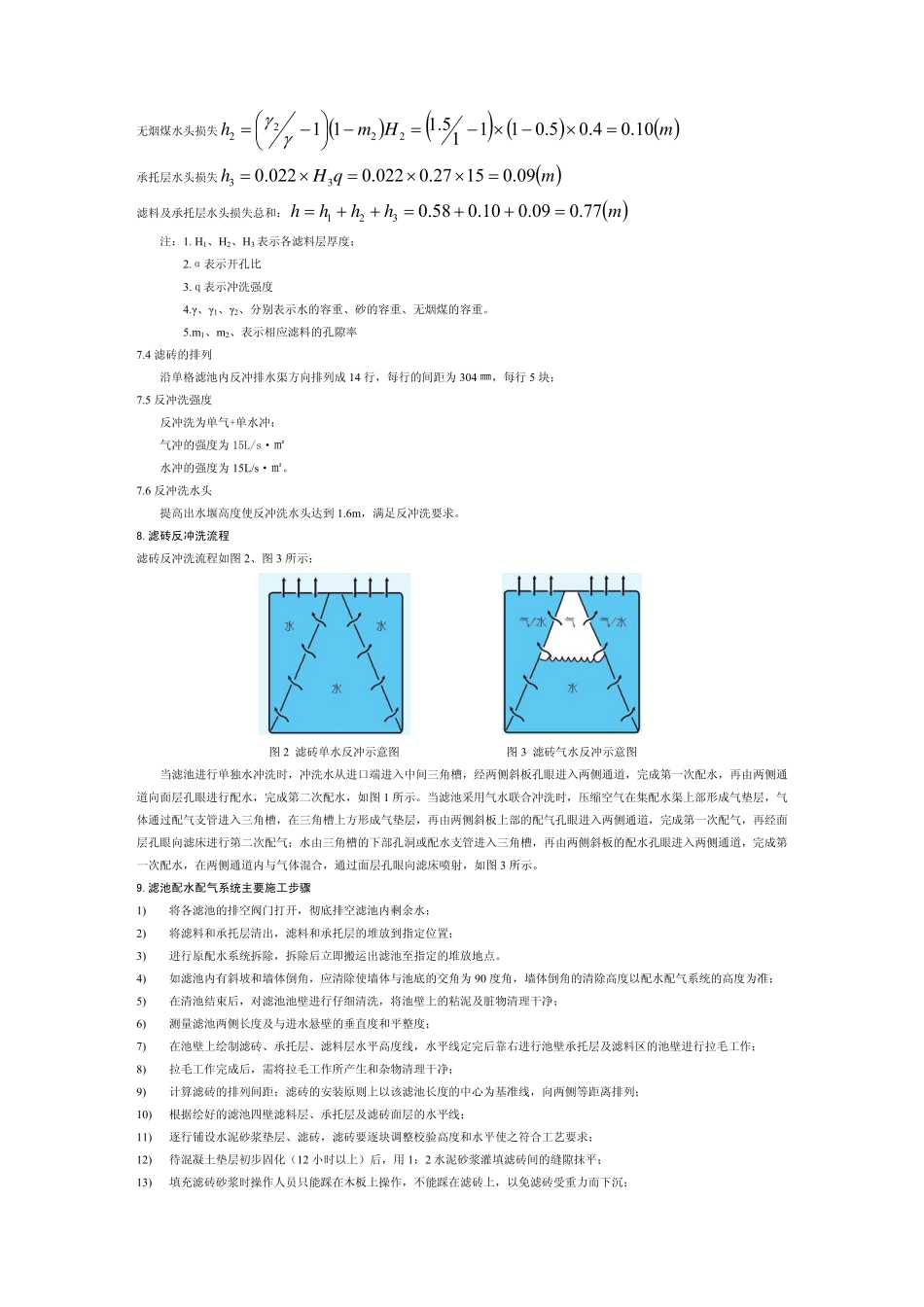

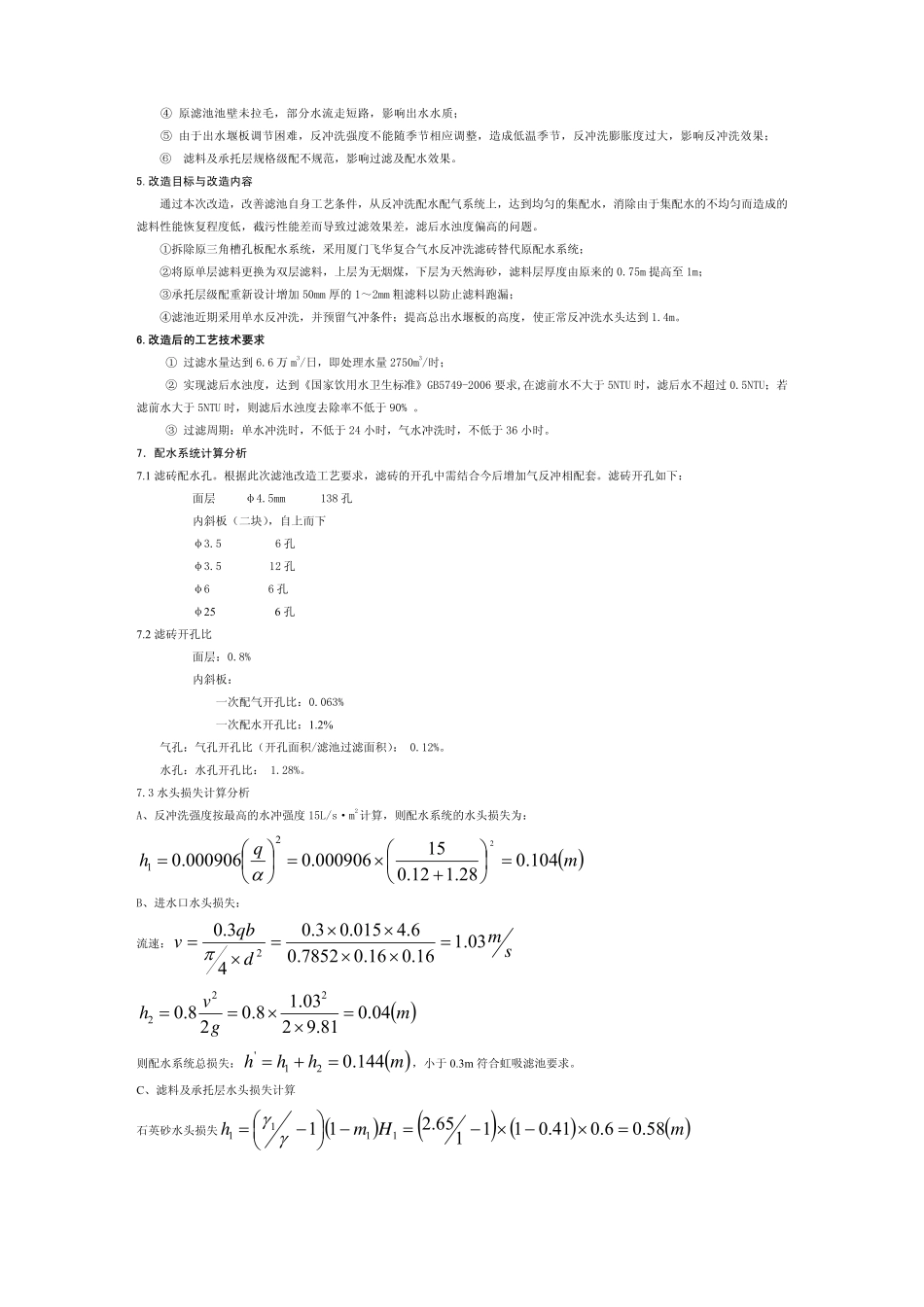

复合气水反冲洗滤砖在水厂虹吸滤池改造中的应用刘长宏王永辉（濮阳市自来水公司，河南濮阳457000摘要：本文采用复合气水反冲洗滤砖对虹吸滤池原预制三角槽配水系统进行改造，更换单层滤料为双层滤料，调整滤料级配，使得单格滤池处理水量由原设计152t/h提高到170t/h，反冲洗时间由16～20min降为10～15min，确保了出厂水浊度小于1NTU。关键词：复合气水反冲洗滤砖虹吸滤池改造浊度效果1引言濮阳市自来水公司水厂一期、二期工程，分别建成于1986年、1995年，总设计供水能力约为12万m3/日，采用原水——两次预沉——混凝——沉淀——过滤——消毒的制水工艺，滤池均采用虹吸滤池。随着新国家生活饮用水卫生标准GB5749—2006的实施，对出厂水质要求不断提高，为改变旧有制水系统各项水质指标难以达标的现状，2008年3月至6月濮阳市自来水公司通过考察论证采用厦门飞华复合气水反冲洗滤砖（全塑水气箱）技术对水厂二期虹吸滤池进行了技术改造，经过18个月的运行，出厂水浊度等水质指标达到国家规定的出厂水浊度小于1NTU的要求，效果显著。现将该技术改造工程应用情况阐述如下：2.复合气水反冲洗滤砖（全塑水气箱）的性能（1）结构科学、坚固。滤砖采用高密度聚乙烯整体注塑成型，通过发泡工艺，消除滤砖自身内应力，坚韧、抗压，不变形；砖体外侧设置加强筋，能够很好的与水泥砂浆结合，加强整体的强度；（2）整体性能好。滤砖采用承插式连接，插口采用二道O形止水圈和橡胶软胶密封；采用柔性连接，能够更好地适应外界应力的变化，避免漏气、漏水；（3）安装维修方便。每平方米仅需4块滤砖，滤砖的拼装在池外进行，根据滤池长度拼装成单列，整体入池铺装，不受空间影响，方便快捷；（4）配水均匀性好。面层孔眼分布均匀，孔眼圆滑，水力条件好，配水均匀性好，反冲洗无死角；（5）运行安全可靠。铺装完成后，滤砖之间缝隙用水泥砂浆灌填，使池内的滤砖成为整体结构，坚固耐用，工艺性、安全性高。滤砖在安装完成后，不会因为漏砂或其他杂质进入配水系统而产生堵塞，若无外力或不可抗拒的因素，滤砖在寿命期内，无须进行检修更换。（6）滤砖具体结构尺寸见图1图1滤砖外形尺寸及构造示意图3.二期虹吸滤池主要技术参数二期制水系统共有滤池18格，双排列布置，净水规模为6万吨/日；滤池的反冲洗采用低水头单独水冲洗的方式，反冲洗的正常供给水头为1.2m，以正常反冲洗强度15L／s·㎡计算。滤池的进水、排水均采用虹吸管。单格滤池：过滤平面尺寸为：4.05m×4.25m，滤池原设计：均采用三角槽孔板式配水系统。滤池原设计滤速：8.88m/h；冲洗水头：1.2m；水头调节范围：1.1～1.6m(手动调节堰板)；滤料：采用单层滤料，滤层采用0.5～1.2mm的石英砂，厚度750mm。4.二期虹吸滤池改造前存在的主要问题：①滤池三角槽孔板配水系统制作(现场预制)不规范，孔径大小不一，开孔位置不准；②配水不均匀、冲洗不彻底，滤料易板结、滤孔易堵塞，过滤周期短，出水水质差等问题；③滤池排水槽顶不水平，造成反冲洗强度不均匀，影响反冲洗效果；④原滤池池壁未拉毛，部分水流走短路，影响出水水质；⑤由于出水堰板调节困难，反冲洗强度不能随季节相应调整，造成低温季节，反冲洗膨胀度过大，影响反冲洗效果；⑥滤料及承托层规格级配不规范，影响过滤及配水效果。5.改造目标与改造内容通过本次改造，改善滤池自身工艺条件，从反冲洗配水配气系统上，达到均匀的集配水，消除由于集配水的不均匀而造成的滤料性能恢复程度低，截污性能差而导致过滤效果差，滤后水浊度偏高的问题。①拆除原三角槽孔板配水系统，采用厦门飞华复合气水反冲洗滤砖替代原配水系统；②将原单层滤料更换为双层滤料，上层为无烟煤，下层为天然海砂，滤料层厚度由原来的0.75m提高至1m；③承托层级配重新设计增加50mm厚的1～2mm粗滤料以防止滤料跑漏；④滤池近期采用单水反冲洗，并预留气冲条件；提高总出水堰板的高度，使正常反冲洗水头达到1.4m。6.改造后的工艺技术要求①过滤水量达到6.6万m3/日，即处理水量2750m3/时；②实现滤后水浊度，达到《国家饮用水卫生标准》GB5749-2006要求,在滤前水不大于5NTU时，滤后水不超过0.5NTU；若滤前水大...
