第11章 热水供热系统的集中运行调节VIP免费

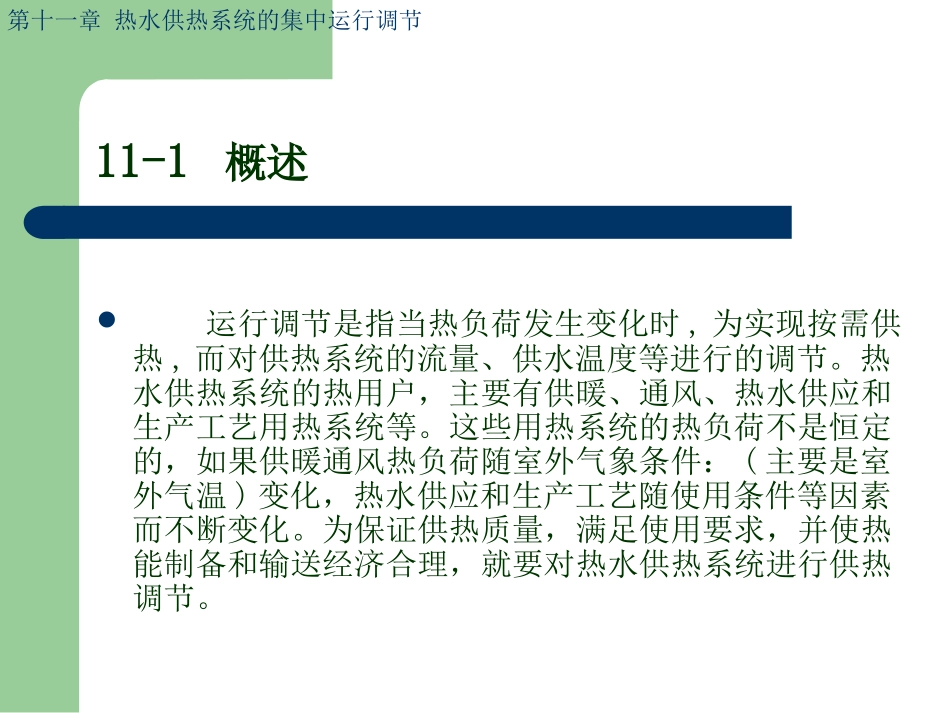

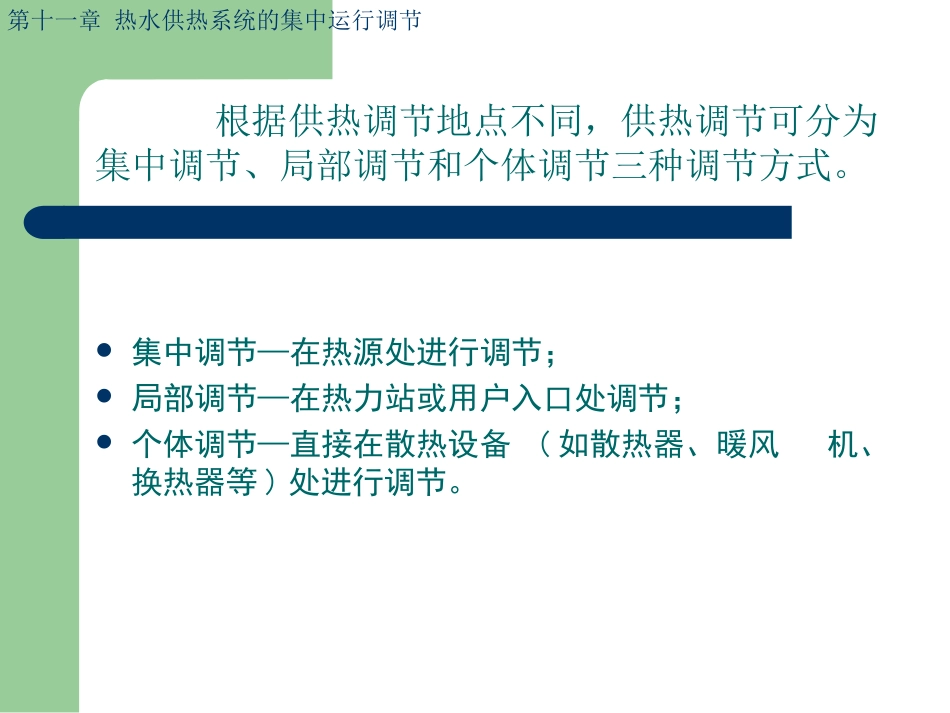

第十一章热水供热系统的集中运行调节第十一章热水供热系统的集中运行调节11-1概述运行调节是指当热负荷发生变化时,为实现按需供热,而对供热系统的流量、供水温度等进行的调节。热水供热系统的热用户，主要有供暖、通风、热水供应和生产工艺用热系统等。这些用热系统的热负荷不是恒定的，如果供暖通风热负荷随室外气象条件：(主要是室外气温)变化，热水供应和生产工艺随使用条件等因素而不断变化。为保证供热质量，满足使用要求，并使热能制备和输送经济合理，就要对热水供热系统进行供热调节。第十一章热水供热系统的集中运行调节根据供热调节地点不同，供热调节可分为集中调节、局部调节和个体调节三种调节方式。集中调节—在热源处进行调节；局部调节—在热力站或用户入口处调节；个体调节—直接在散热设备(如散热器、暖风机、换热器等)处进行调节。第十一章热水供热系统的集中运行调节对于仅有采暖热负荷的热用户，可采用集中调节，而对于具有多种热负荷（如供暖通风生活热水）往往采用以集中调节为主，局部调节为辅的综合调节。集中供热调节的方法，主要有以下几种：1.量调节——改变网路的循环水量（很少单独使用）2．质调节—改变网路的供水温度，流量不变3．分阶段改变流量的质调节；4．间歇调节—改变每天供暖小时数；5．质量—流量混合调节—即同时改变网路供水温度和流量。第十一章热水供热系统的集中运行调节11-2供暖热负荷供热调节的基本公式供暖热负荷调节的主要任务：维持供暖房屋的室内设计温度。根据第一篇供暖工程各章所述，在供暖室外计算温度为，散热设备采用散热器时，则有如下的热平衡方程：123QQQ1()nwQqVtt（11-1）（11-2）wt第十一章热水供热系统的集中运行调节3()/36004187()/36001.163()ghghghQGcttGttGtt2()pjnQKFtt（11-4）（11-3）第十一章热水供热系统的集中运行调节式中—建筑物的供暖设计热负荷，W；—在供暖室外计算温度下，散热器放出的热量，W；—在供暖室外计算温度下，热水网路输送给供暖热用户的热量，W；—建筑物的体积供暖热指标，即建筑物每1m3外部体积在室内外温度差为1℃时的耗热量,w/m3·℃；—建筑物的外部体积，m3；—供暖室外计算温度，℃；—供暖室内计算温度，℃；1Q2Qwtwt3QqVwtnt第十一章热水供热系统的集中运行调节—进入供暖热用户的供水温度，℃；如用户与热网采用无混水装置的直接连接方式(如图8—10a)，则热网的供水温度；如用户与热网采用混水装置的直接连接方式(如图8—10b、c、d)，则；—供暖热用户的回水温度，℃；如供暖热用户与热网采用直接连接，则热网的回水温度与供暖系统的回水温度相等，即；—散热器内的热媒平均温度，℃；—供暖热用户的循环水量，kg／h；c—热水的质量比热，G；4187J／kg·℃；—散热器在设计工况下的传热系数,w/m2·℃；—散热器的散热面积，。ht2htpjtGKF2m第十一章热水供热系统的集中运行调节'gt''1gt''1gt散热器的放热方式属于自然对流放热，是温差的函数，它的传热系数具有的形式，其中b是由散热器的几何条件限制的，如就整个供暖系统来说，可近似带“′”上标符号表示在供暖室外计算温度下的各种参数，若对某一室外温度状况下，可列出与上面相对应的热平衡方程。即：()bpnKatt()/2pjghttt12()2ghbnttQaFt（11-5）wtwwtt123QQQ1()nwQqVtt12()2ghbnttQaFt（11-6）（11-7）（11-8）地认为：，则式（11-3）可改写为：第十一章热水供热系统的集中运行调节（11-9）若令在运行调节时，在工况下相对热负比，相对流量比，则：31.163()ghQGttwt/QQQ/GGG312123QQQQQQQ（11-10）同时认为qq，则11nwnwttQQQtt（11-12）综合上述公式，可得：11(2)(2)bghnghnwbnwghnghtttttttQGttttttt（11-13）第十一章热水供热系统的集中运行调节公式（11-13）是供暖热负荷供热调节的基本公式。式中分母的数值，均为设计工矿下的已知参数。式中...
