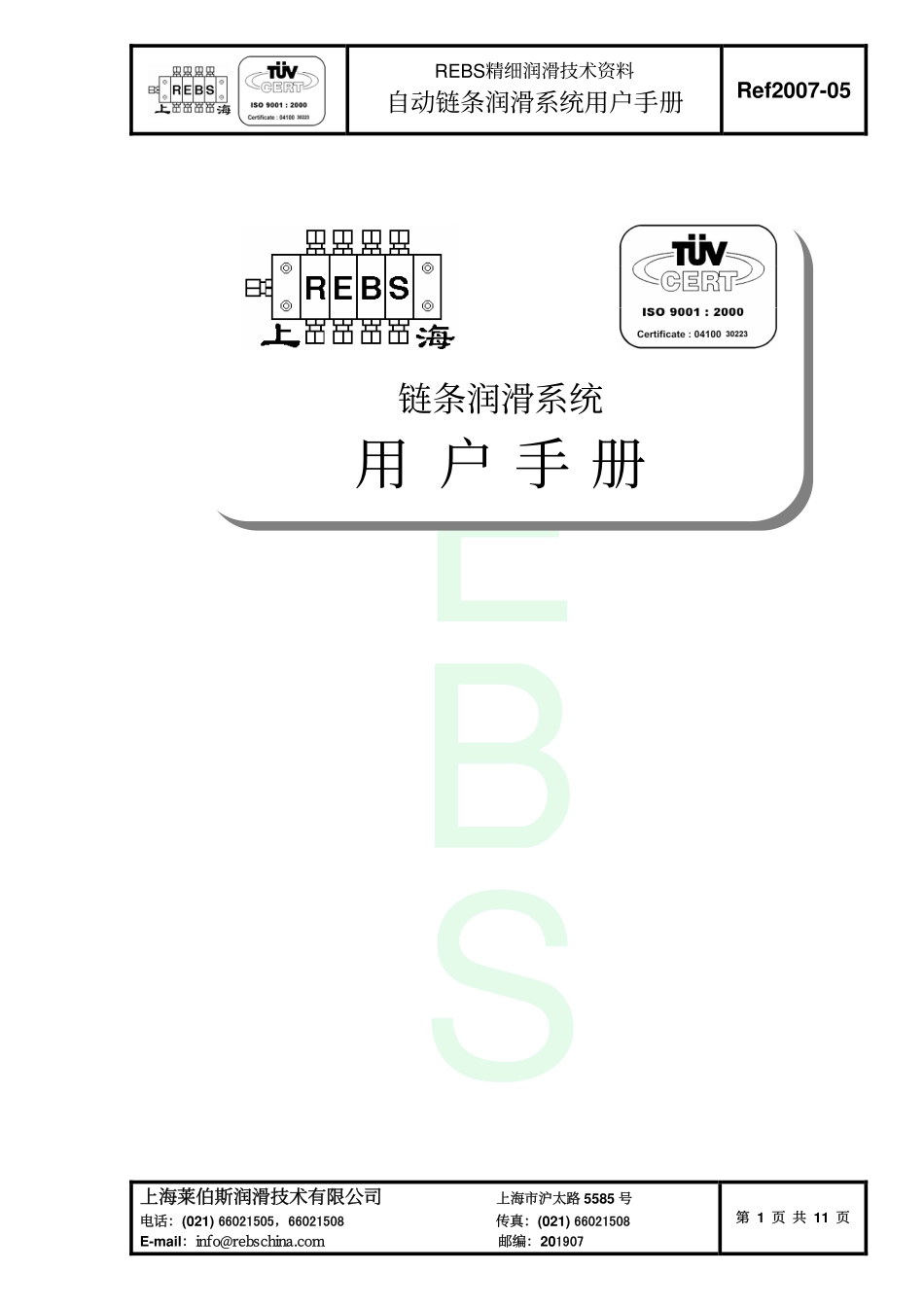

1/11
链条润滑系统使用手册_第2页
2/11
链条润滑系统使用手册_第3页

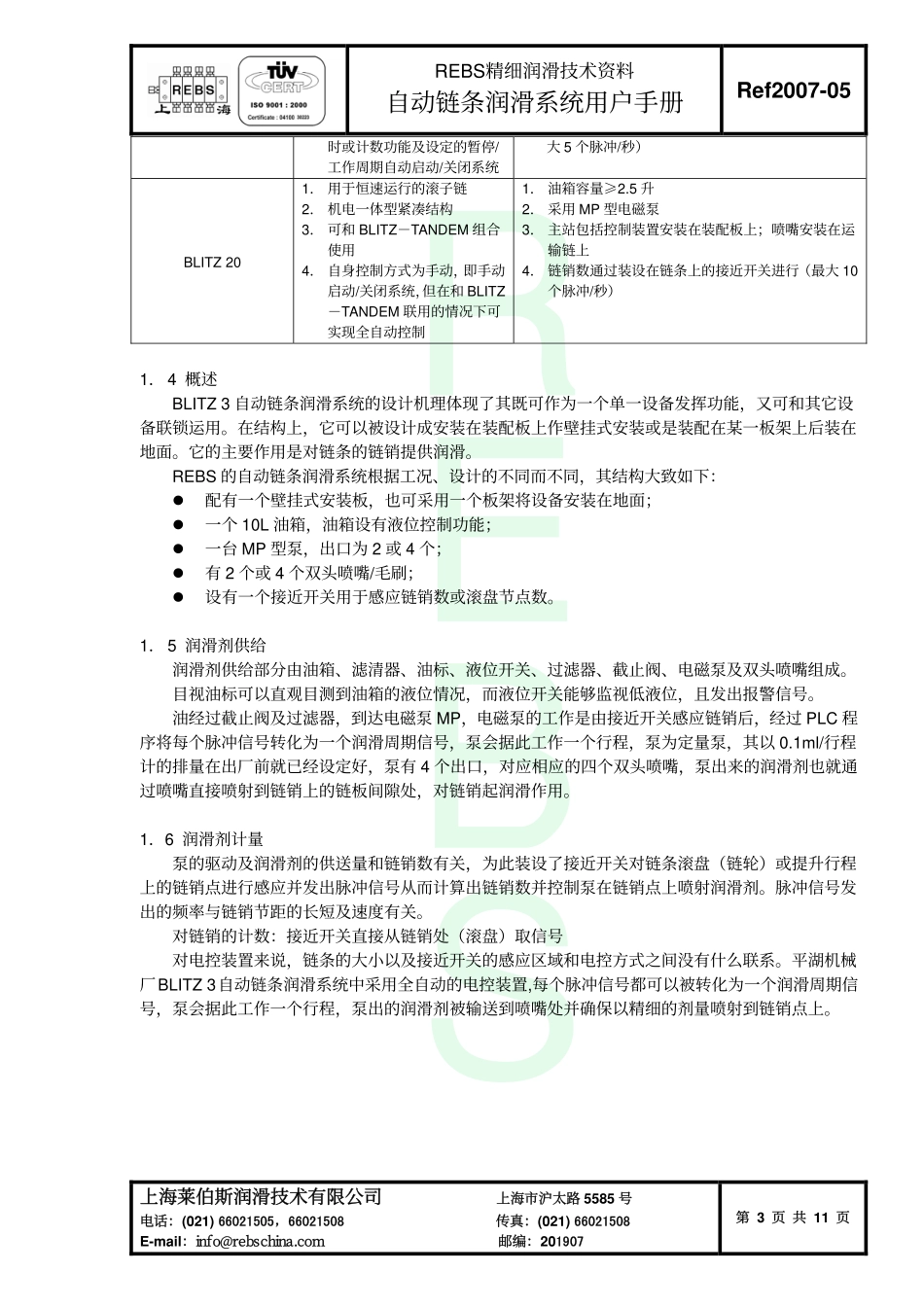

3/11
REBS精细润滑技术资料自动链条润滑系统用户手册Ref2007-05上海莱伯斯润滑技术有限公司上海市沪太路5585号电话:(021)66021505,66021508传真:(021)66021508E−mail:info@rebschina.com邮编:201907第1页共11页链条润滑系统用户手册REBS精细润滑技术资料自动链条润滑系统用户手册Ref2007-05上海莱伯斯润滑技术有限公司上海市沪太路5585号电话:(021)66021505,66021508传真:(021)66021508E−mail:info@rebschina.com邮编:201907第2页共11页1.0概述1.1自动链条润滑系统自动链条润滑系统BLITZ用于向链条的各个润滑点提供最小剂量的润滑油,系统配置了MP型电磁泵用于供送润滑油。该系统可以在自动生产线上的所有类型的运输链上使用并能大幅降低链条的磨损和运行时产生的噪音。我们提供的系统操作简便,基本实现了免维修并最大可能地延长链条的寿命。REBS自动链条润滑系统结构紧凑、安装简便并且给用户提供了多种应用的可能性。1.2应用该系统可应用于所有的链条设备,如各种在干、湿或高温工况下工作的板式运输链、吊挂式运输链、滚子链、起重链以及非传动链条等等。系统专门对链销进行润滑并可根据链条速度进行调整,不论链条是恒速运行还是变速运行。1.3设计1.3.1根据不同的链条设备及工况,REBS提供如下链条润滑系统满足不同润滑要求(表1):表1系统类型特点及应用范围技术特点BLITZ11.用于恒速链条2.机电一体型紧凑结构3.适合链销数少的链条4.仅具有手动控制功能5.系统结构扩展受限制1.油箱容量≥2.5升2.采用MP型电磁泵3.主站包括电控装置安装在装配板上;喷嘴或油刷安装在运输链上4.链销数通过装设在链条上的接近开关进行计数(最大5个脉冲/秒)BLITZ21.用于恒速链条2.机电一体型紧凑结构3.适合链销数中等的链条4.控制方式为半自动──手动启动系统并依赖计时或计数功能自动关闭系统5.系统结构扩展受限制1.油箱容量≥2.5升2.采用MP型电磁泵3.主站包括电控装置安装在装配板上;喷嘴或油刷安装在运输链上4.链销数通过装设在链条上的接近开关进行计数(最大5个脉冲/秒)BLITZ31.用于非传动式恒速或变速链条2.机电一体型紧凑结构3.适合链销数中等的链条4.控制方式为自动──通过计时或计数功能及设定的暂停/工作周期自动启动/关闭系统5.系统结构扩展受限制1.油箱容量≥2.5升2.采用MP型电磁泵3.主站包括电控装置安装在装配板上;喷嘴或油刷安装在运输链上4.链销数通过装设在链条上的接近开关进行计数(最大5个脉冲/秒)BLITZ41.用于恒速或变速链条2.机电一体型紧凑结构3.适合链销数众多的链条4.设有供油主站及若干卫星站,可轻易实现PLC编程控制5.系统扩展性良好1.油箱容量≥50升2.采用MP型电磁泵3.主站包括电控装置安装在壁挂板上或是地面;喷嘴或油刷安装在运输链上4.链销数通过装设在链条上的接近开关进行计数(最大5个脉冲/秒)BLITZ-TANDEM1.用于非传动式恒速或变速链条2.机电一体型紧凑结构3.适合链销数中等的链条4.控制方式为自动──通过计1.油箱容量为10升2.采用MP型电磁泵3.联锁系统及控制装置安装在板架上;喷嘴设置在喷嘴滑架上(可联锁)4.链销数通过装设在链条上的接近开关进行计数(最项目经理发货日期REBS精细润滑技术资料自动链条润滑系统用户手册Ref2007-05上海莱伯斯润滑技术有限公司上海市沪太路5585号电话:(021)66021505,66021508传真:(021)66021508E−mail:info@rebschina.com邮编:201907第3页共11页时或计数功能及设定的暂停/工作周期自动启动/关闭系统大5个脉冲/秒)BLITZ201.用于恒速运行的滚子链2.机电一体型紧凑结构3.可和BLITZ-TANDEM组合使用4.自身控制方式为手动,即手动启动/关闭系统,但在和BLITZ-TANDEM联用的情况下可实现全自动控制1.油箱容量≥2.5升2.采用MP型电磁泵3.主站包括控制装置安装在装配板上;喷嘴安装在运输链上4.链销数通过装设在链条上的接近开关进行(最大10个脉冲/秒)1.4概述BLITZ3自动链条润滑系统的设计机理体现了其既可作为一个单一设备发挥功能,又可和其它设备联锁运用。在结构上,它可以被设计成安装在装配板上作壁挂式安装或是装配在某一板架上后装...
