家用电冰箱维修手册VIP免费

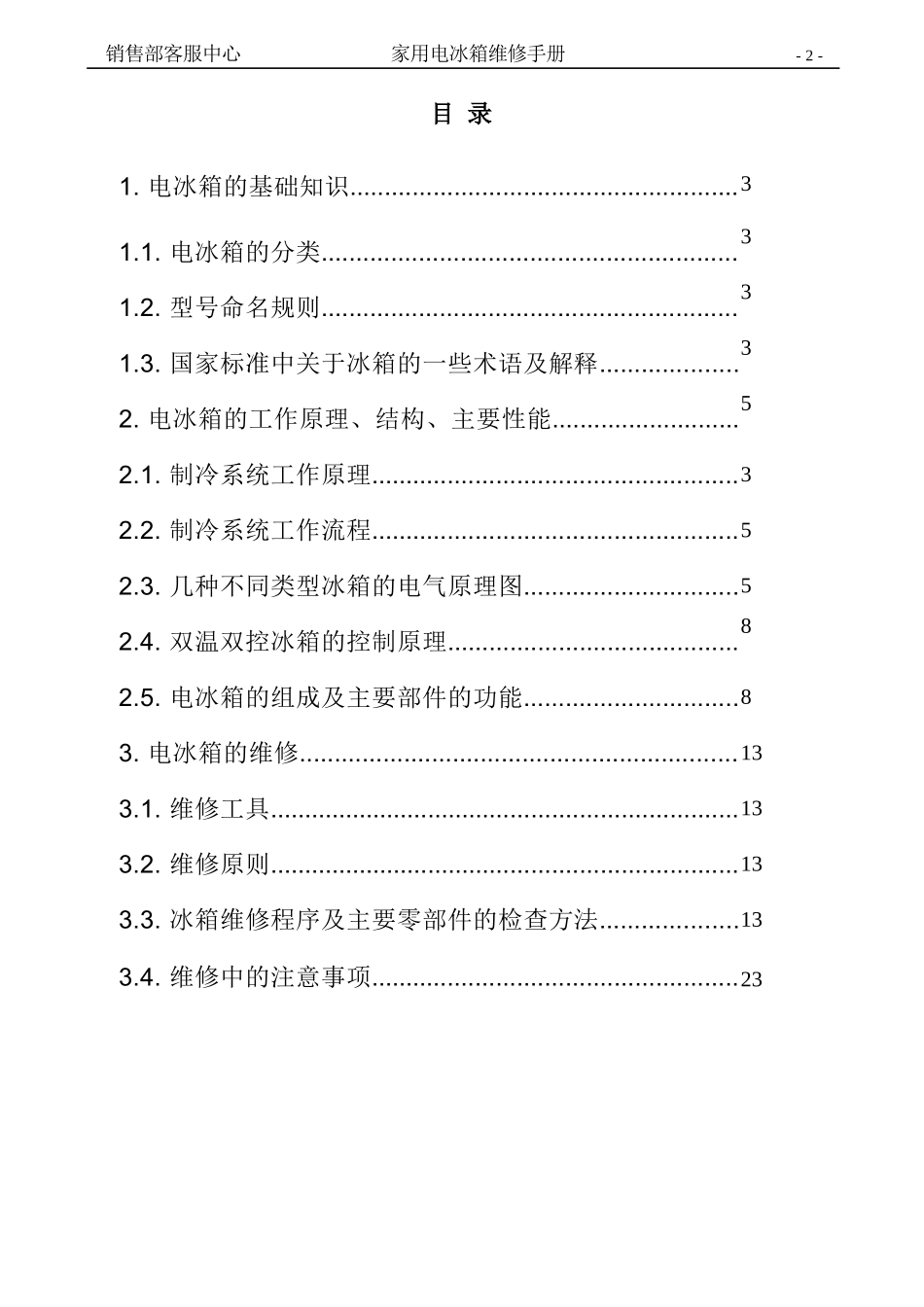

家用电冰箱维修手册合肥晶弘电器有限公司销售部2010-7目录1.电冰箱的基础知识........................................................31.1.电冰箱的分类............................................................31.2.型号命名规则............................................................31.3.国家标准中关于冰箱的一些术语及解释....................32.电冰箱的工作原理、结构、主要性能...........................52.1.制冷系统工作原理.....................................................32.2.制冷系统工作流程.....................................................52.3.几种不同类型冰箱的电气原理图...............................52.4.双温双控冰箱的控制原理..........................................82.5.电冰箱的组成及主要部件的功能...............................83.电冰箱的维修...............................................................133.1.维修工具....................................................................133.2.维修原则....................................................................133.3.冰箱维修程序及主要零部件的检查方法....................133.4.维修中的注意事项.....................................................23销售部客服中心家用电冰箱维修手册-2-家用电冰箱维修手册1.电冰箱的基础知识1.1.电冰箱的分类1.1.1.按冷却方式可分为：直冷式、风冷式（W）、混冷式（一般冷藏直冷，冷冻风冷）三种。1.1.2.按温度控制方式可分为：双温单控、双温双控，电子温控（E）三种。1.1.3.按用途可分为：冷藏箱（C）、冷藏冷冻箱（CD）、冷冻箱三种（D）。1.1.4.按冷藏冷冻箱使用时的气候环境分为：亚温带型（SN，10～32℃），温带型（N，16～32℃），亚热带型（ST，16～38℃），热带型（T，18～43℃）。1.2.型号命名规则改进设计序号：用汉语拼音字母顺序表示冷却方式代号：风冷无霜电冰箱用W表规格代号：有效容积L，以阿拉伯数字表示用途分类代号：冷藏用C，冷冻用D，冷藏冷冻用CD表示产品代号：家用电冰箱用B表示1.3.国家标准中关于冰箱的一些术语及解释1.3.1.家用电冰箱（冰箱）：一个供家用的具有适当容积和装置的绝热箱体，用消耗电能的手段来制冷，并具有一个或多个间室，它包括冷藏箱、冷藏冷冻箱、冷冻箱。1.3.2.冷藏冷冻箱：电冰箱至少有一个间室为冷藏室，适用于储藏不需冻结的食品，并至少有一个间室为冷冻室，适用于需要在-18℃或-18℃以下保存的冷冻食品和储藏冷冻食品。1.3.3.单控式冷藏冷冻箱：仅有一个控温手段供调节冷藏室和冷冻室温度的冷藏冷冻箱。1.3.4.冷冻食品储藏室：用于储藏冻结食品的间室，按其储藏温度可分为1.3.4.1.“一星”级室，按规定的试验条件和方法测得的储藏温度不高于-6℃。1.3.4.2.“二星”级室，按规定的试验条件和方法测得的储藏温度不高于-12℃。1.3.4.3.“二星”级部分，“三星”级室内的一部分，不是独立的（即有局部间隔，但没有自己单独使用的门或盖）。该部分按规定的试验条件和方法测得的储藏温度不高于-12℃。1.3.4.4.“三星”级室，按规定的试验条件和方法测得的储藏温度不高于-18℃。1.3.5.有效容积：从任一间室的毛容积中减去各部件所占据的容积和那些认定不能用于储藏食品的空间后所余的容积为该室的有效容积（实际测算值不应小于额定有效效容积的97%）。销售部客服中心家用电冰箱维修手册-3-1.3.6.耗电量：冰箱在稳定运行状态下运行24h的耗电量。它是在环境温度为25℃（SN、N、ST型）或32℃（T型）下按规定的试验方法测定的。1.3.7.噪音的测试1.3.7.1.在测试场所地面的几何中心处，将冰箱放在弹性基础上（厚5-6mm弹性橡胶垫层），测试场所的体积为（冰箱长+2m）x（冰箱宽+2m）x(冰箱高+1m）。1.3.7.2.噪声测试时的环境噪声必须低于冰箱噪声6dB以上。环境噪声低于冰箱噪声6dB-15dB时，测试的冰箱噪声须进行修正；环境噪声低于冰箱噪声15dB以上时，测试的冰箱噪声即为冰箱的实际噪声。1.3.7.3.将传声器分别置于距冰箱的四边中轴线1m，高度为...
