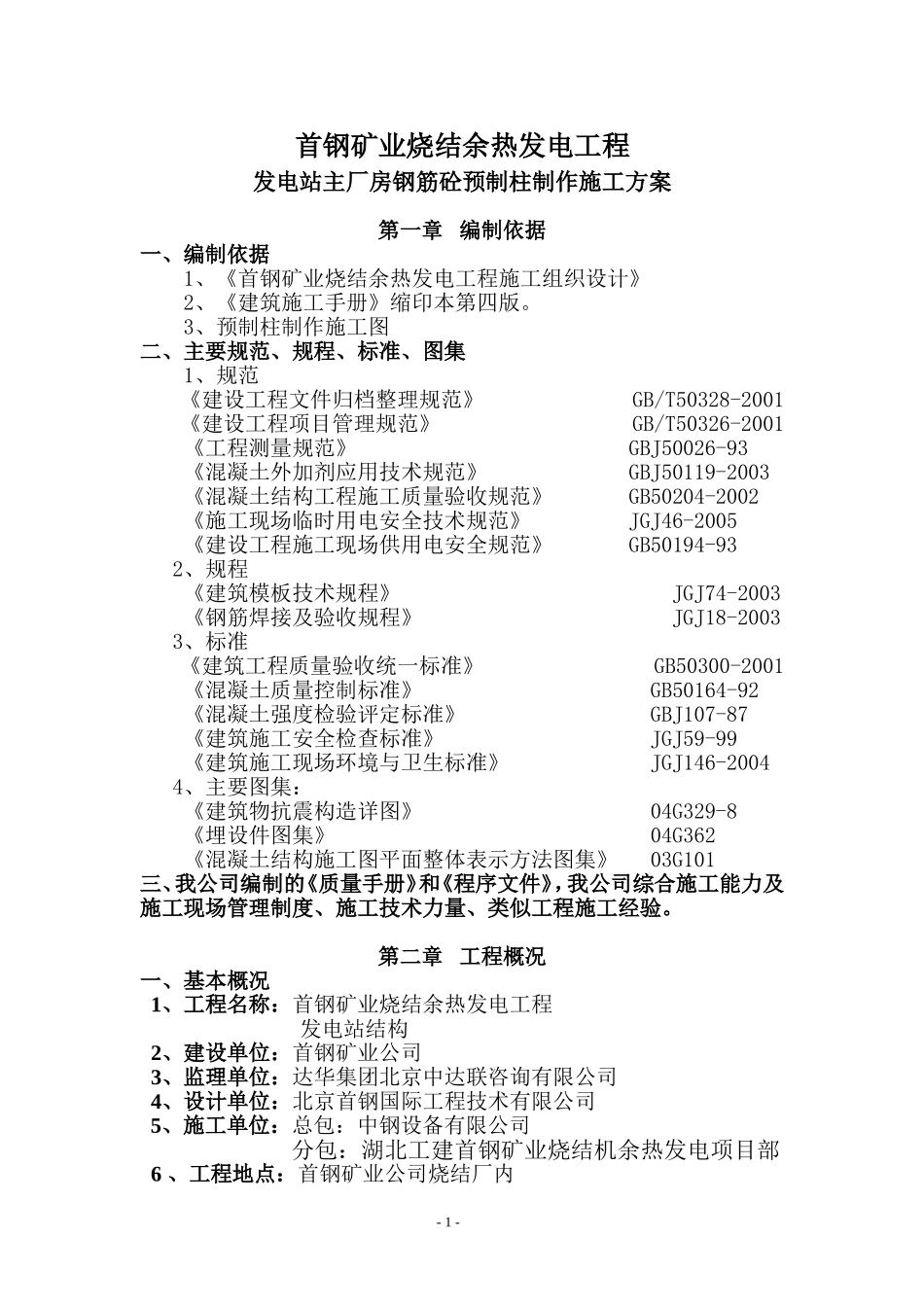

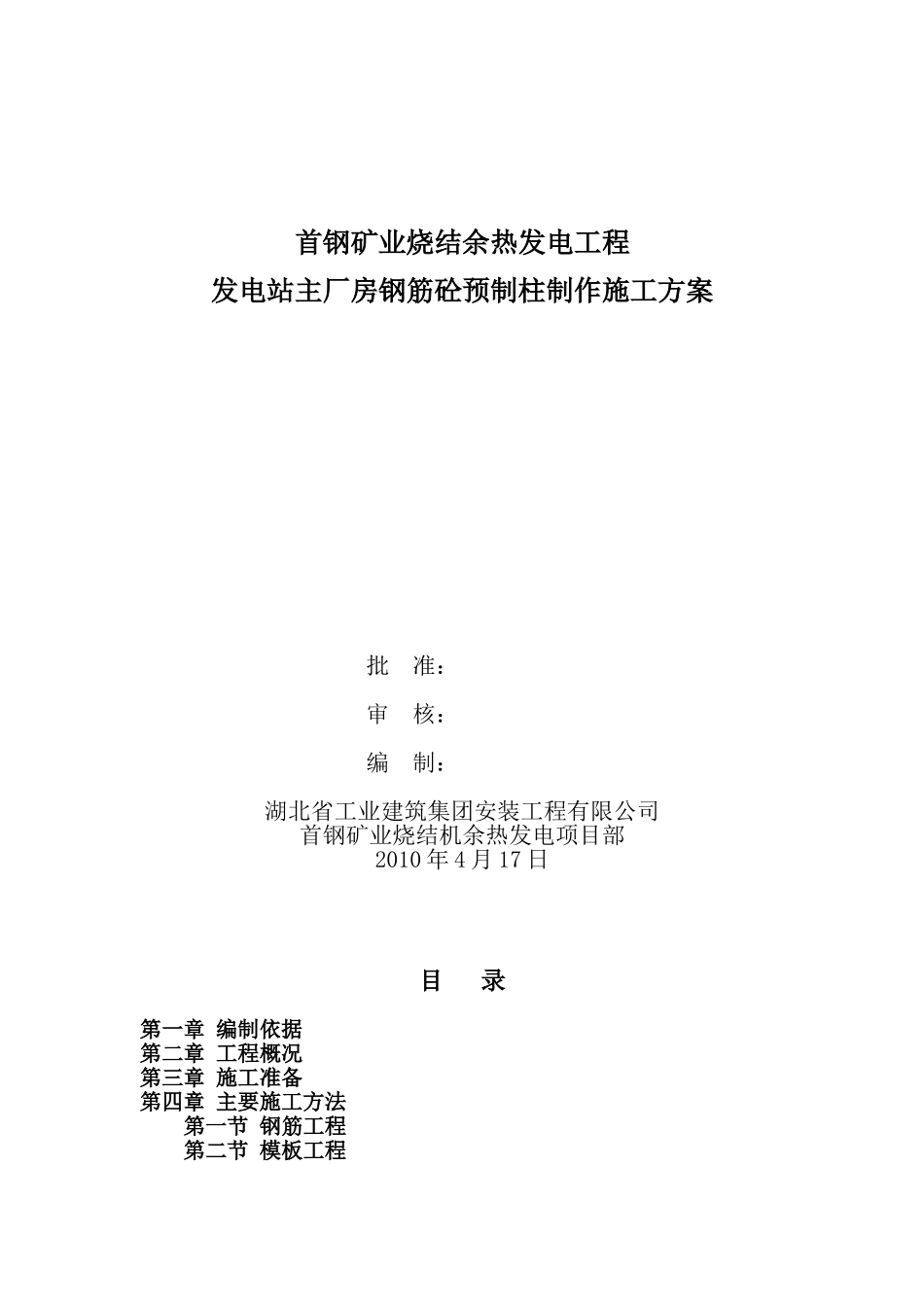

首钢矿业烧结余热发电工程发电站主厂房钢筋砼预制柱制作施工方案批准：审核：编制：湖北省工业建筑集团安装工程有限公司首钢矿业烧结机余热发电项目部2010年4月17日目录第一章编制依据第二章工程概况第三章施工准备第四章主要施工方法第一节钢筋工程第二节模板工程第三节混凝土工程第四节预制柱的吊运第五章预埋件焊接第六章成品保护措施施第七章安全消防措首钢矿业烧结余热发电工程发电站主厂房钢筋砼预制柱制作施工方案第一章编制依据一、编制依据1、《首钢矿业烧结余热发电工程施工组织设计》2、《建筑施工手册》缩印本第四版。3、预制柱制作施工图二、主要规范、规程、标准、图集1、规范《建设工程文件归档整理规范》GB/T50328-2001《建设工程项目管理规范》GB/T50326-2001《工程测量规范》GBJ50026-93《混凝土外加剂应用技术规范》GBJ50119-2003《混凝土结构工程施工质量验收规范》GB50204-2002《施工现场临时用电安全技术规范》JGJ46-2005《建设工程施工现场供用电安全规范》GB50194-932、规程《建筑模板技术规程》JGJ74-2003《钢筋焊接及验收规程》JGJ18-20033、标准《建筑工程质量验收统一标准》GB50300-2001《混凝土质量控制标准》GB50164-92《混凝土强度检验评定标准》GBJ107-87《建筑施工安全检查标准》JGJ59-99《建筑施工现场环境与卫生标准》JGJ146-20044、主要图集：《建筑物抗震构造详图》04G329-8《埋设件图集》04G362《混凝土结构施工图平面整体表示方法图集》03G101三、我公司编制的《质量手册》和《程序文件》，我公司综合施工能力及施工现场管理制度、施工技术力量、类似工程施工经验。第二章工程概况一、基本概况1、工程名称：首钢矿业烧结余热发电工程发电站结构2、建设单位：首钢矿业公司3、监理单位：达华集团北京中达联咨询有限公司4、设计单位：北京首钢国际工程技术有限公司5、施工单位：总包：中钢设备有限公司分包：湖北工建首钢矿业烧结机余热发电项目部6、工程地点：首钢矿业公司烧结厂内-1-二、工程概况：本工程为钢筋砼框排架结构，柱下独立基础为杯口基础，共18个，分别为：J-1共10个，J-2共6个，J-2a共4个，J-3共1个，J-4共1个，J-5共3个，CT-4共1个，CT-5共1个，CT-6共2个，CT-6a共1个。轴线尺寸77m×24m。本工程柱为钢筋砼预制柱，共18根，其中山墙柱4根，厂房柱14根，每根柱分两节预制，用钢板焊接连接。厂房柱均为预制钢筋砼斜腹杆双肢柱，山墙柱为预制混凝土工形柱。屋面为钢桁架结构。预制柱纵向受力钢筋采用闪光接触对焊连接，同一截面接头不多于25%，两接头应错开35d。预制柱与围护墙、圈梁、构造柱之间的拉接需严格执行《04G329-8》中7度抗震的各项要求。基础杯口部分吊装预制柱前应凿毛并清理干净。预制柱砼强度必须达到砼强度的80%后方可拆模，达到100%后方可进行吊装。柱腹杆的模板及支撑待柱安装完后再拆。所有柱均采用两点翻身一点起吊。预制柱预埋件的钢板与锚筋及预埋螺栓的连接采用穿孔塞焊。柱接头处钢板与柱主筋满焊，焊缝外观检查应符合二级焊缝要求。第三章施工准备一、技术准备1、组织相关的人员审阅图纸，发现问题及时与设计协商解决。2、编制具体指导施工的技术交底。二、现场准备1、预制柱在现场加工制作，加工场地待业主指定。2、首先将预制构件加工场地压实、平整。3、加工场地四周设排水沟，将雨水及时排出保证场地内没有积水。4、夜间施工时，应有足够的照明设施。三、材料准备1、模板全部采用18mm厚多层板，周转次数不超过3次。2、钢筋：A-HPB235钢筋,B-HRB335钢筋。3、砼采用C30商品砼。第四章主要施工方法工艺流程：底模施工→底模上弹出模板边线、预埋件位置→底板模板及预埋件安装→钢筋绑扎→钢筋验收→侧壁铁件安装→侧壁钢筋保护层垫块安装→合侧模→模板加固→顶面铁件安装→隐蔽验收→砼施工第一节钢筋工程1、钢筋原材料检验：钢筋进场应按不同的规格种类分别抽样复检和见证取样，每批量抽样所代表的数量不超过60吨，见证数量为总检验数的30%以上，钢筋经复检合格后方可进行加工，在未确认该批钢筋原料合格的情况下，不得提前进行加工。2钢筋保护层：底部采用大理石垫块，侧壁采用塑料垫块，钢筋保-2-...
