建筑工程本科毕业设计题目VIP免费

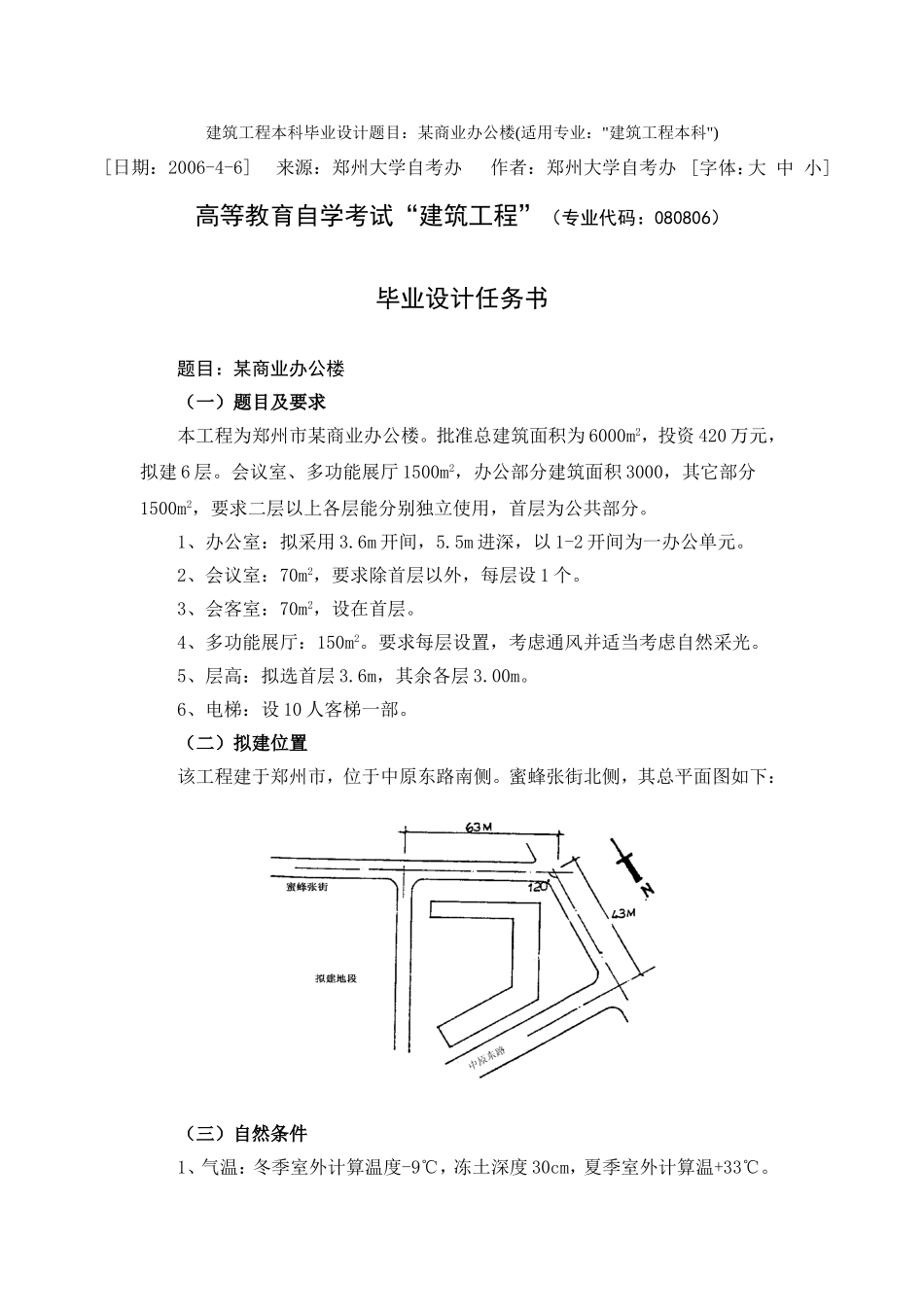

建筑工程本科毕业设计题目_第1页
1/8

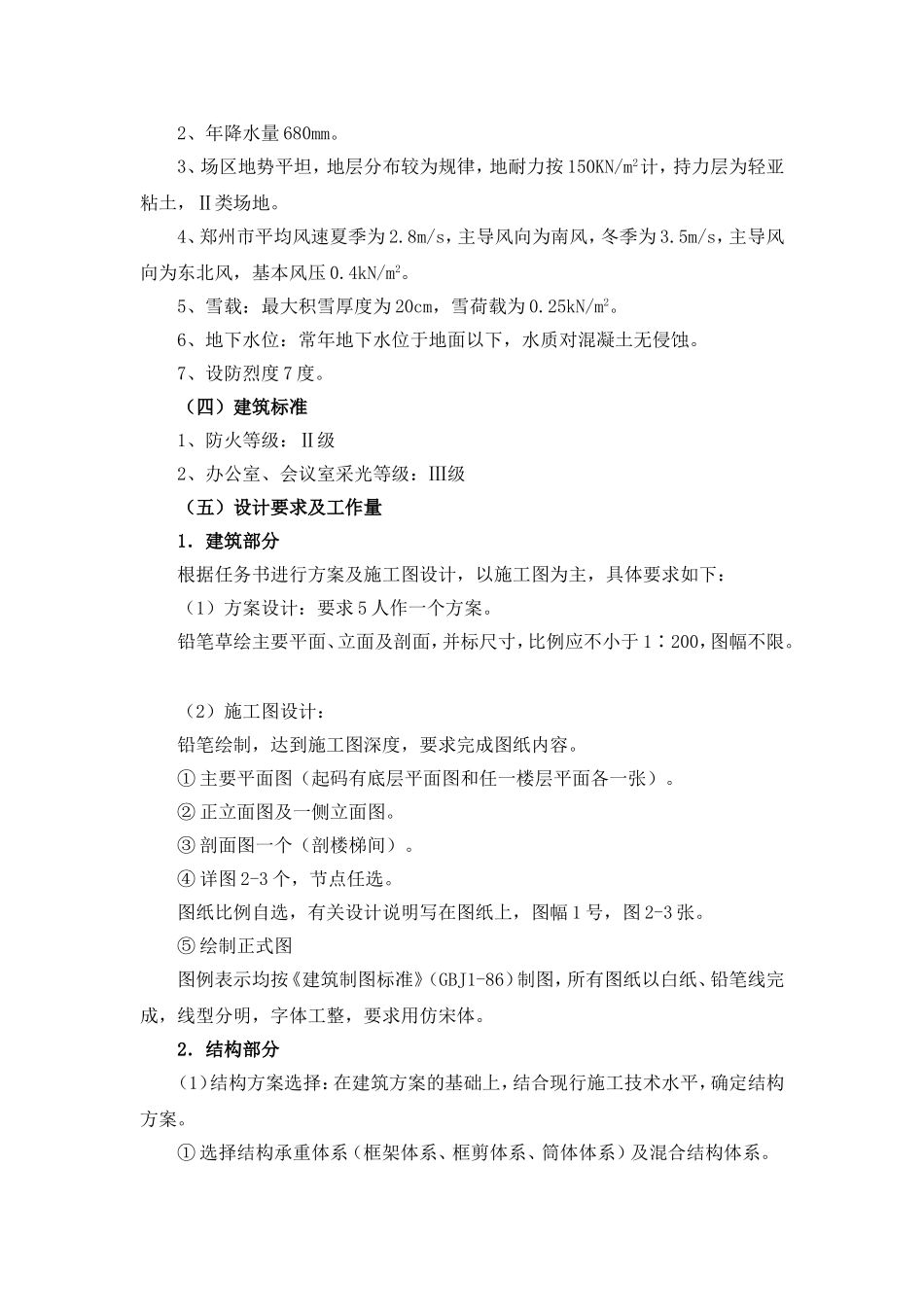

建筑工程本科毕业设计题目_第2页
2/8

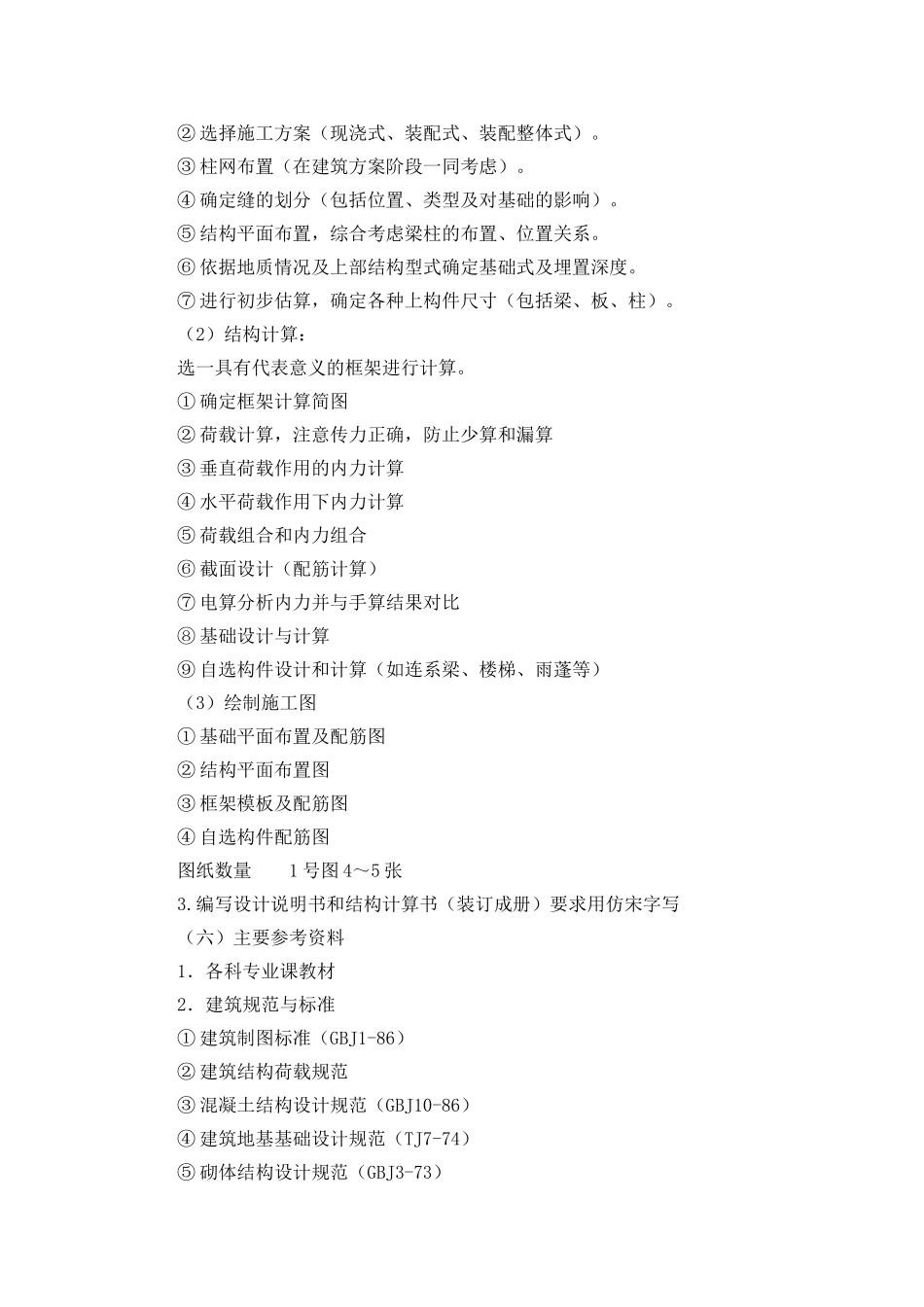

建筑工程本科毕业设计题目_第3页
3/8
建筑工程本科毕业设计题目:某商业办公楼(适用专业:"建筑工程本科")[日期:2006-4-6]来源:郑州大学自考办作者:郑州大学自考办[字体:大中小]高等教育自学考试“建筑工程”(专业代码:080806)毕业设计任务书题目:某商业办公楼(一)题目及要求本工程为郑州市某商业办公楼。批准总建筑面积为6000m2,投资420万元,拟建6层。会议室、多功能展厅1500m2,办公部分建筑面积3000,其它部分1500m2,要求二层以上各层能分别独立使用,首层为公共部分。1、办公室:拟采用3.6m开间,5.5m进深,以1-2开间为一办公单元。2、会议室:70m2,要求除首层以外,每层设1个。3、会客室:70m2,设在首层。4、多功能展厅:150m2。要求每层设置,考虑通风并适当考虑自然采光。5、层高:拟选首层3.6m,其余各层3.00m。6、电梯:设10人客梯一部。(二)拟建位置该工程建于郑州市,位于中原东路南侧。蜜蜂张街北侧,其总平面图如下:(三)自然条件1、气温:冬季室外计算温度-9℃,冻土深度30cm,夏季室外计算温+33℃。2、年降水量680mm。3、场区地势平坦,地层分布较为规律,地耐力按150KN/m2计,持力层为轻亚粘土,Ⅱ类场地。4、郑州市平均风速夏季为2.8m/s,主导风向为南风,冬季为3.5m/s,主导风向为东北风,基本风压0.4kN/m2。5、雪载:最大积雪厚度为20cm,雪荷载为0.25kN/m2。6、地下水位:常年地下水位于地面以下,水质对混凝土无侵蚀。7、设防烈度7度。(四)建筑标准1、防火等级:Ⅱ级2、办公室、会议室采光等级:Ⅲ级(五)设计要求及工作量1.建筑部分根据任务书进行方案及施工图设计,以施工图为主,具体要求如下:(1)方案设计:要求5人作一个方案。铅笔草绘主要平面、立面及剖面,并标尺寸,比例应不小于1∶200,图幅不限。(2)施工图设计:铅笔绘制,达到施工图深度,要求完成图纸内容。①主要平面图(起码有底层平面图和任一楼层平面各一张)。②正立面图及一侧立面图。③剖面图一个(剖楼梯间)。④详图2-3个,节点任选。图纸比例自选,有关设计说明写在图纸上,图幅1号,图2-3张。⑤绘制正式图图例表示均按《建筑制图标准》(GBJ1-86)制图,所有图纸以白纸、铅笔线完成,线型分明,字体工整,要求用仿宋体。2.结构部分(1)结构方案选择:在建筑方案的基础上,结合现行施工技术水平,确定结构方案。①选择结构承重体系(框架体系、框剪体系、筒体体系)及混合结构体系。②选择施工方案(现浇式、装配式、装配整体式)。③柱网布置(在建筑方案阶段一同考虑)。④确定缝的划分(包括位置、类型及对基础的影响)。⑤结构平面布置,综合考虑梁柱的布置、位置关系。⑥依据地质情况及上部结构型式确定基础式及埋置深度。⑦进行初步估算,确定各种上构件尺寸(包括梁、板、柱)。(2)结构计算:选一具有代表意义的框架进行计算。①确定框架计算简图②荷载计算,注意传力正确,防止少算和漏算③垂直荷载作用的内力计算④水平荷载作用下内力计算⑤荷载组合和内力组合⑥截面设计(配筋计算)⑦电算分析内力并与手算结果对比⑧基础设计与计算⑨自选构件设计和计算(如连系梁、楼梯、雨蓬等)(3)绘制施工图①基础平面布置及配筋图②结构平面布置图③框架模板及配筋图④自选构件配筋图图纸数量1号图4~5张3.编写设计说明书和结构计算书(装订成册)要求用仿宋字写(六)主要参考资料1.各科专业课教材2.建筑规范与标准①建筑制图标准(GBJ1-86)②建筑结构荷载规范③混凝土结构设计规范(GBJ10-86)④建筑地基基础设计规范(TJ7-74)⑤砌体结构设计规范(GBJ3-73)⑥建筑设计防火规范(TJ10-74)3.设计手册①建筑设计资料(一)、(二)、(三)②建筑结构静力计算手册③钢筋混凝土结构计算手册④建筑结构设计手册⑤简明建筑结构设计手册4.各种标准图和通用手册中南地区通用建筑标准设计建筑配件图集合订本附录:毕业设计调研指导书(要求写出一份调研报告)(一)建筑部分1、办公楼的平面形状,功能分区,主次出入口安排及与周围道路、建筑的关系。2、主门厅的功能,有些什么设施、楼梯、电梯在门厅中的位置,人流组织、门厅大小、空间高度及艺术处理。3、建筑物的开间、进深、层次、...
