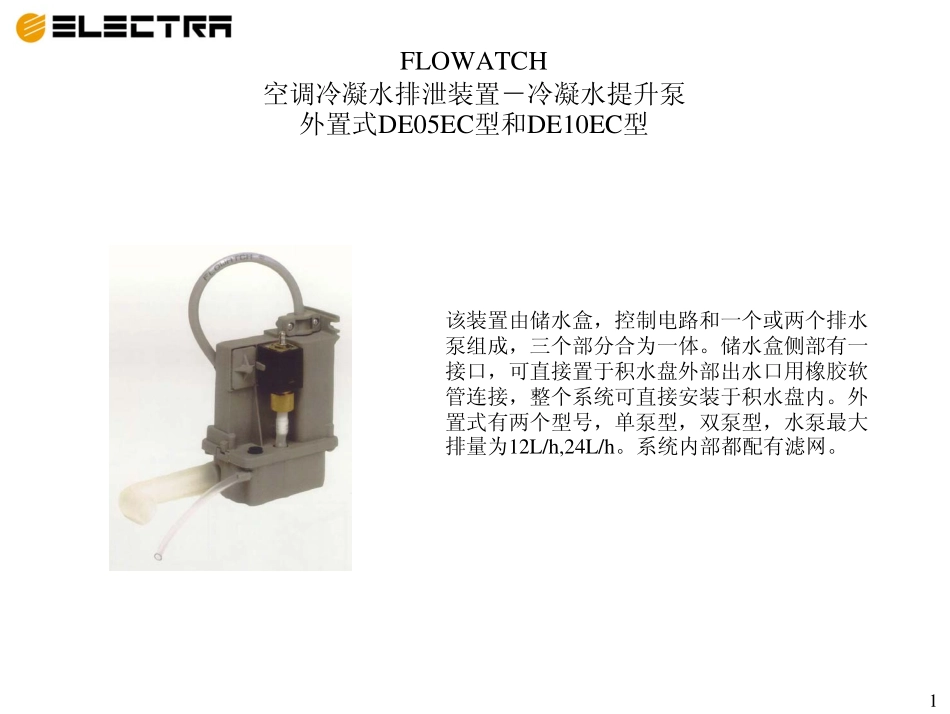

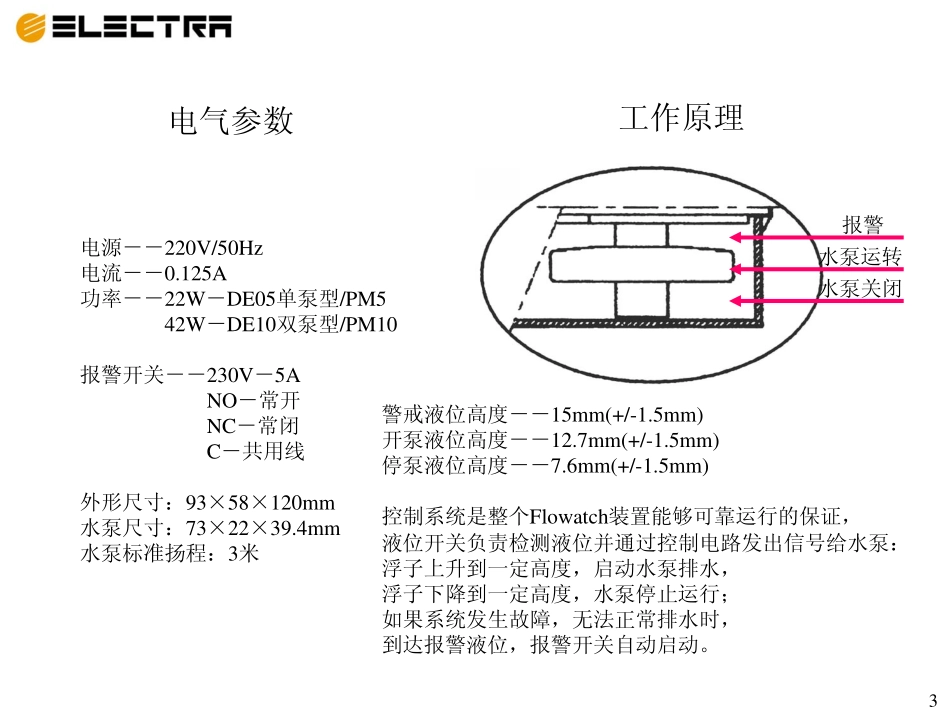

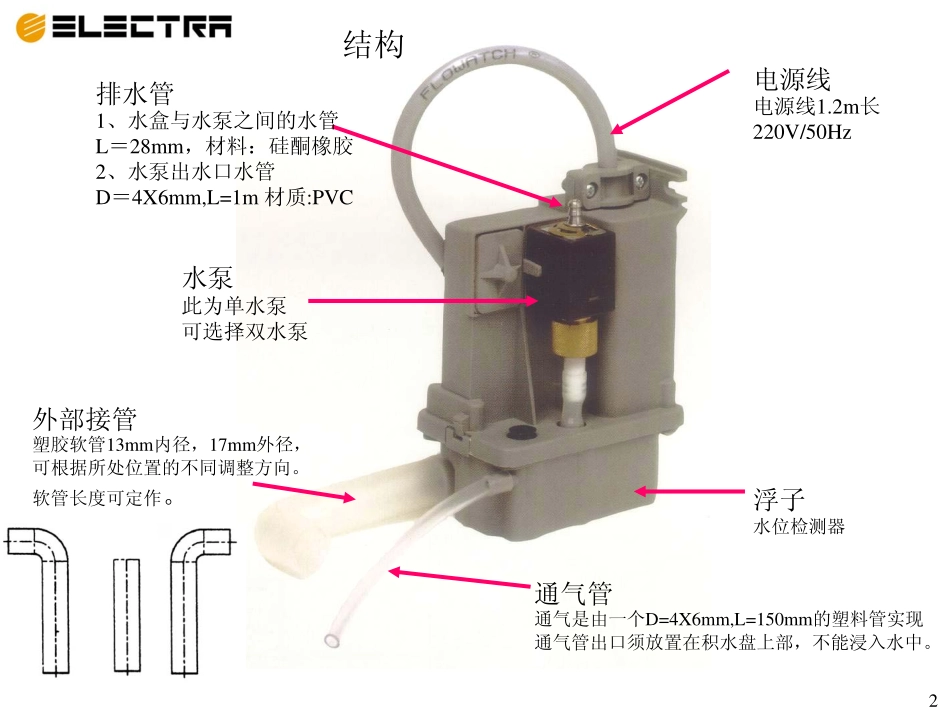

1FLOWATCH空调冷凝水排泄装置－冷凝水提升泵外置式DE05EC型和DE10EC型该装置由储水盒，控制电路和一个或两个排水泵组成，三个部分合为一体。储水盒侧部有一接口，可直接置于积水盘外部出水口用橡胶软管连接，整个系统可直接安装于积水盘内。外置式有两个型号，单泵型，双泵型，水泵最大排量为12L/h,24L/h。系统内部都配有滤网。2电源线电源线1.2m长220V/50Hz排水管1、水盒与水泵之间的水管L＝28mm，材料：硅酮橡胶2、水泵出水口水管D＝4X6mm,L=1m材质:PVC水泵此为单水泵可选择双水泵外部接管塑胶软管13mm内径，17mm外径，可根据所处位置的不同调整方向。软管长度可定作。通气管通气是由一个D=4X6mm,L=150mm的塑料管实现通气管出口须放置在积水盘上部，不能浸入水中。浮子水位检测器结构3电气参数电源－－220V/50Hz电流－－0.125A功率－－22W－DE05单泵型/PM542W－DE10双泵型/PM10报警开关－－230V－5ANO－常开NC－常闭C－共用线外形尺寸：93×58×120mm水泵尺寸：73×22×39.4mm水泵标准扬程：3米工作原理警戒液位高度－－15mm(+/-1.5mm)开泵液位高度－－12.7mm(+/-1.5mm)停泵液位高度－－7.6mm(+/-1.5mm)控制系统是整个Flowatch装置能够可靠运行的保证，液位开关负责检测液位并通过控制电路发出信号给水泵：浮子上升到一定高度，启动水泵排水，浮子下降到一定高度，水泵停止运行；如果系统发生故障，无法正常排水时，到达报警液位，报警开关自动启动。报警水泵运转水泵关闭4水泵排量表水管水平安装段长度水泵扬程单泵型号：DE05EC6900－排水管口径4×6mm水管水平安装段长度水泵扬程双泵型号：DE10EC6920－排水管口径4×6mm选型51、根据机组的冷量来确定冷凝水量，从而选择相应的装置。所选择的水泵排量必须大于空调机组冷凝水每小时产生的冷凝水量。选型2、如果每小时产生的冷凝水水量超过排水泵排量的50％，则有可能引起系统发热，降低水泵使用寿命。3、按照冷凝水水量不同，选择装置，同时需考虑排水管垂直高度及水平长度对水泵排量的影响。注：冷凝水量经验值1.4L/h－每冷吨2.7L/h－每冷吨(高湿负荷)AEGIR、AEOLUS机组的冷凝水量（参考值）61、直接将Flowatch固定在水盘中，保证底部水位检测部分的进出水流通畅。Flowatch上部有两个直径5.5mm的小孔，将两个M5的螺钉嵌入，使系统固定在水盘的侧壁上。注意螺钉两边留出一定余地，以便以后拆卸方便。2、保证系统完全水平放置，不能有倾斜现象，否则将影响系统的正常运行。3、水泵的排水管应为PVC材料的塑料软管，直径为4X6mm,必须保证排水管与冷凝水管连接，保证水流通畅，无任何水管弯折、扭曲的现象，保证排水管不与任何活动的物件产生直接接触。安装固定方式通气管冷凝水浮子排水管7对于天花吊顶要求比较高时（H的高度只能够安装机组），采用冷凝水提升泵可以迅速解决冷凝水的排水问题。具体的安装方式可根据现场情况来确定方案。室内机组楼板吊顶天花冷凝水盘冷凝水提升泵冷凝水管储水盒H坡度1：100没有安装提升泵的冷凝水管应用示意图8系统电气连接1、电源线：220V/50HzN－中性线：蓝色线P－相线：棕色线E－地线：黄绿相间线2、进行报警开关的外部连接C－共用线：白色线NC－常闭：黑色线NO－常开：紫色线3、报警开关有两种接线方式：•共用线和黑色线(C－NC线)连接时－－水面上升时，电路断开，关闭压缩机，报警开关可输出220V，5A;如果压缩机的电流超出此范围需顾客自己另配一个合适的继电器。•共用线和紫色线(C－NO线)连接时－－水面上升时，电路接通，启动一个警铃或信号灯(顾客自己选定)。NNCNOCP蓝色棕色黄/绿紫色白色黑色Flowatch装置NL室外机组CAC电脑板ON/OFFJJ1在水泵边上增加一个继电器其常闭触点接至电脑板的ON/OFF接点,水泵的供电接至电脑板的L/N/E.连线:5*1.0mm29更换水泵切记在进行更换水泵操作之前，关闭电源。旋松系统背后的螺丝，拔下水泵的插头，换上新泵。水泵插头上有三个插口，有一个插口旁有地线标记，这一插口应与绿黄色相间的电线插头连接，剩下两个插口是接电源的，可任意与其余两个插头(黑色电线)连接。接好后注意将电线塞进模块中，加上密封垫圈，安上螺丝，紧固水泵。10系统维护保养在对空调机...
