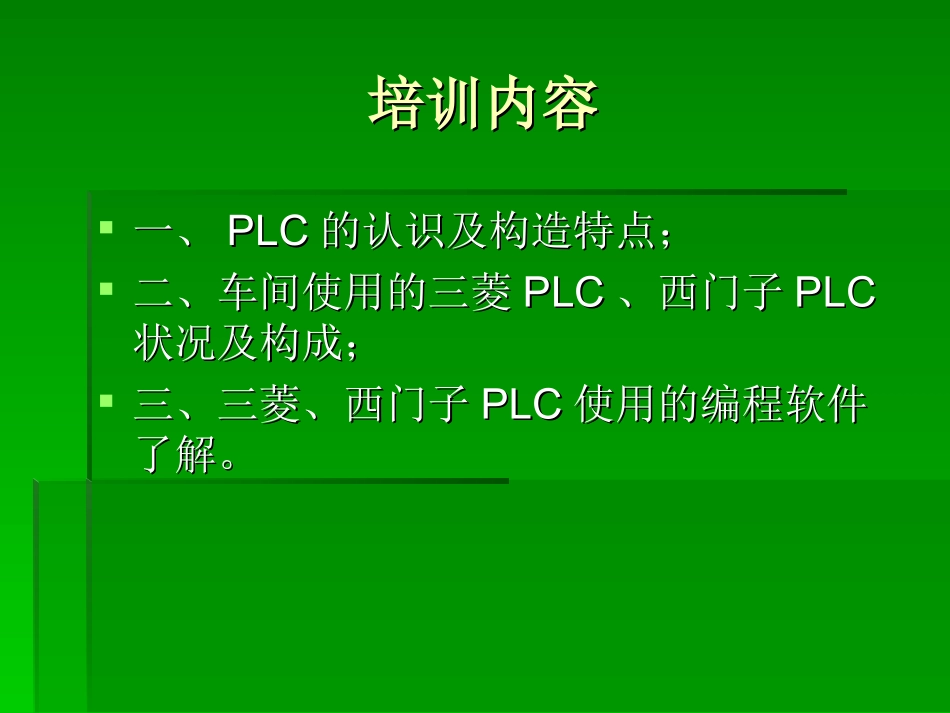

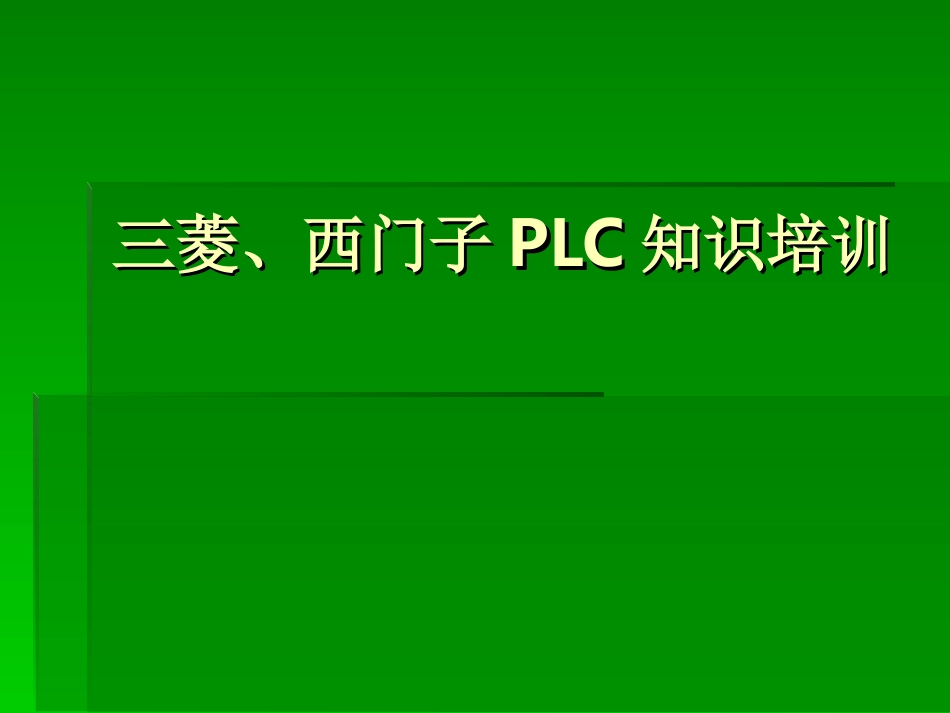

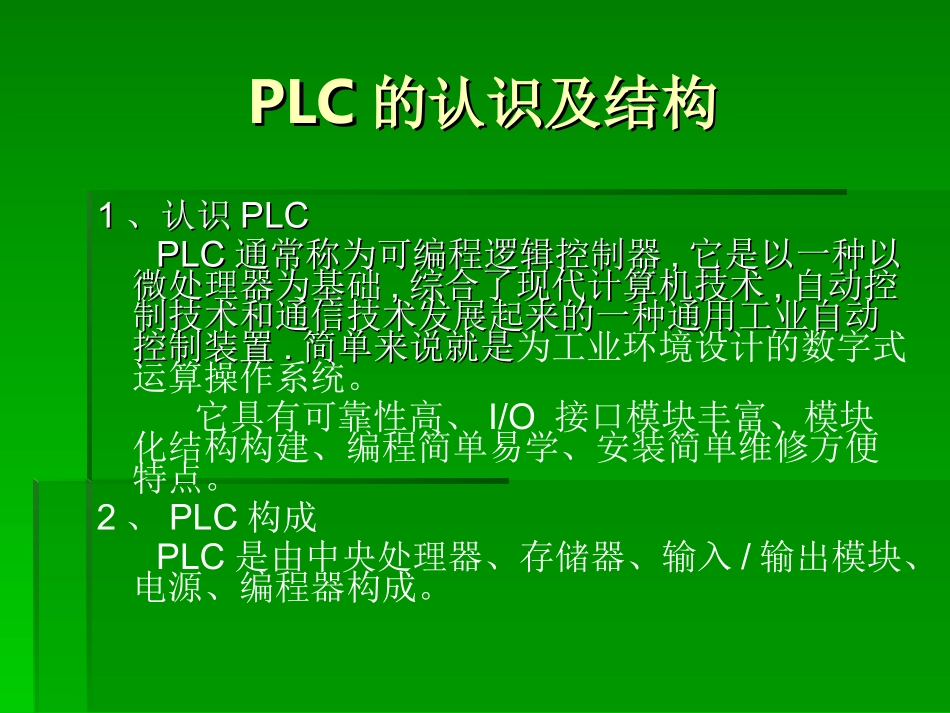

三菱、西门子三菱、西门子PLCPLC知识培训知识培训培训内容培训内容一、一、PLCPLC的认识及构造特点;的认识及构造特点;二、车间使用的三菱二、车间使用的三菱PLCPLC、西门子、西门子PLCPLC状况及构成;状况及构成;三、三菱、西门子三、三菱、西门子PLCPLC使用的编程软件使用的编程软件了解。了解。PLCPLC的认识及结构的认识及结构11、认识、认识PLCPLCPLCPLC通常称为可编程逻辑控制器通常称为可编程逻辑控制器,,它是以一种以它是以一种以微处理器为基础微处理器为基础,,综合了现代计算机技术综合了现代计算机技术,,自动控自动控制技术和通信技术发展起来的一种通用工业自动制技术和通信技术发展起来的一种通用工业自动控制装置控制装置..简单来说就是简单来说就是为工业环境设计的数字式运算操作系统。它具有可靠性高、I/O接口模块丰富、模块化结构构建、编程简单易学、安装简单维修方便特点。2、PLC构成PLC是由中央处理器、存储器、输入/输出模块、电源、编程器构成。车间三菱车间三菱PLCPLC使用状况使用状况现阶段冷冻站现阶段冷冻站COCO22回收系统的回收系统的FX-2NFX-2N、饲、饲料酵母烘干系统的料酵母烘干系统的FX-1NFX-1N都是三菱都是三菱集成电源、CPU、输入输出模块与一体的小型PLC。其中FX-2NFX-2N最大最大I/O点数可扩展为256点(COCO22回收系统的回收系统的FX-2NFX-2N只有只有128128点)点),FX-1NFX-1N最大最大I/O点数可扩展为128点(饲料酵母烘干系统的饲料酵母烘干系统的FX-1NFX-1N只是40点)现通讯方式采用的是串口连接。三菱三菱FX-2NFX-2N集成型集成型PLCPLC硬件部分构成硬件部分构成信号输入状态指示通讯线口PLC运行、停止开关位置信号输入接线端工作状态指示信号输出接线端信号输出状态指示车间西门子车间西门子PLCPLC使用状况使用状况西门子西门子PLCPLC方面车间使用的系列有微型方面车间使用的系列有微型S7-20S7-2000、中小型、中小型S7-300S7-300两个规格。它们都是采用积两个规格。它们都是采用积木化方式组合而成,木化方式组合而成,S7-200PLCS7-200PLC使用的地方有使用的地方有螺杆机、新螺杆机、新COCO22吸附塔、制氮机。吸附塔、制氮机。S7-300PLCS7-300PLC使用地方是锅炉系统、冷冻站制冷系统、饲料沼使用地方是锅炉系统、冷冻站制冷系统、饲料沼气热风炉及公司的计量系统。其中气热风炉及公司的计量系统。其中S7-200PLCS7-200PLC最大可扩展7个模块,采用的是PPI(点对点通讯方式)方式通讯。S7-300PLCS7-300PLC可扩展可扩展44个机个机架,架,3232个模块个模块,,采用的通讯方式有是采用的通讯方式有是MPI(MPI(多点多点接口接口))、、PROFIBUS-DPPROFIBUS-DP、工业以太网。、工业以太网。西门子西门子S7-300S7-300硬件部分构成硬件部分构成电源开关CPU运行/停止开关存储卡CPU状态指示电源开关信号输入/输出接线端通讯线接口三菱三菱PLCPLCGXDeveloperGXDeveloper编程软件了解编程软件了解三菱三菱PLCPLC采用的是采用的是GXDeveloperGXDeveloper编程软件编程软件,,它它支持所有MELSEC可编程控制器CPU,支持梯形图、指令表、梯形图、指令表、SFCSFC、、FBFB、、STST语言语言编程编程..下图是GXDeveloperGXDeveloper编程软件画面编程软件画面标题栏菜单栏工具栏状态栏西门子西门子PLCSTEP7PLCSTEP7编程软件画面了解编程软件画面了解Date:22.12.2011File:PRO1_02C.7SIMATICS7SiemensAG1999.Allrightsreserved.InformationandTrainingCenterKnowledgeforAutomationSTEP7项目结构标题栏菜单栏工具栏状态栏STEP7STEP7编程编程软件包含有软件包含有LAD,STL,FBD、、存储器卡参数分配、、组态网络、、设定PG-PC接口、、PID控制参数分配、、转换S5文件、、组态SIMATIC工作空间、、转换TI文件等功能。下图是STEP7STEP7编程软件画面编程软件画面谢谢大家谢谢大家!!
