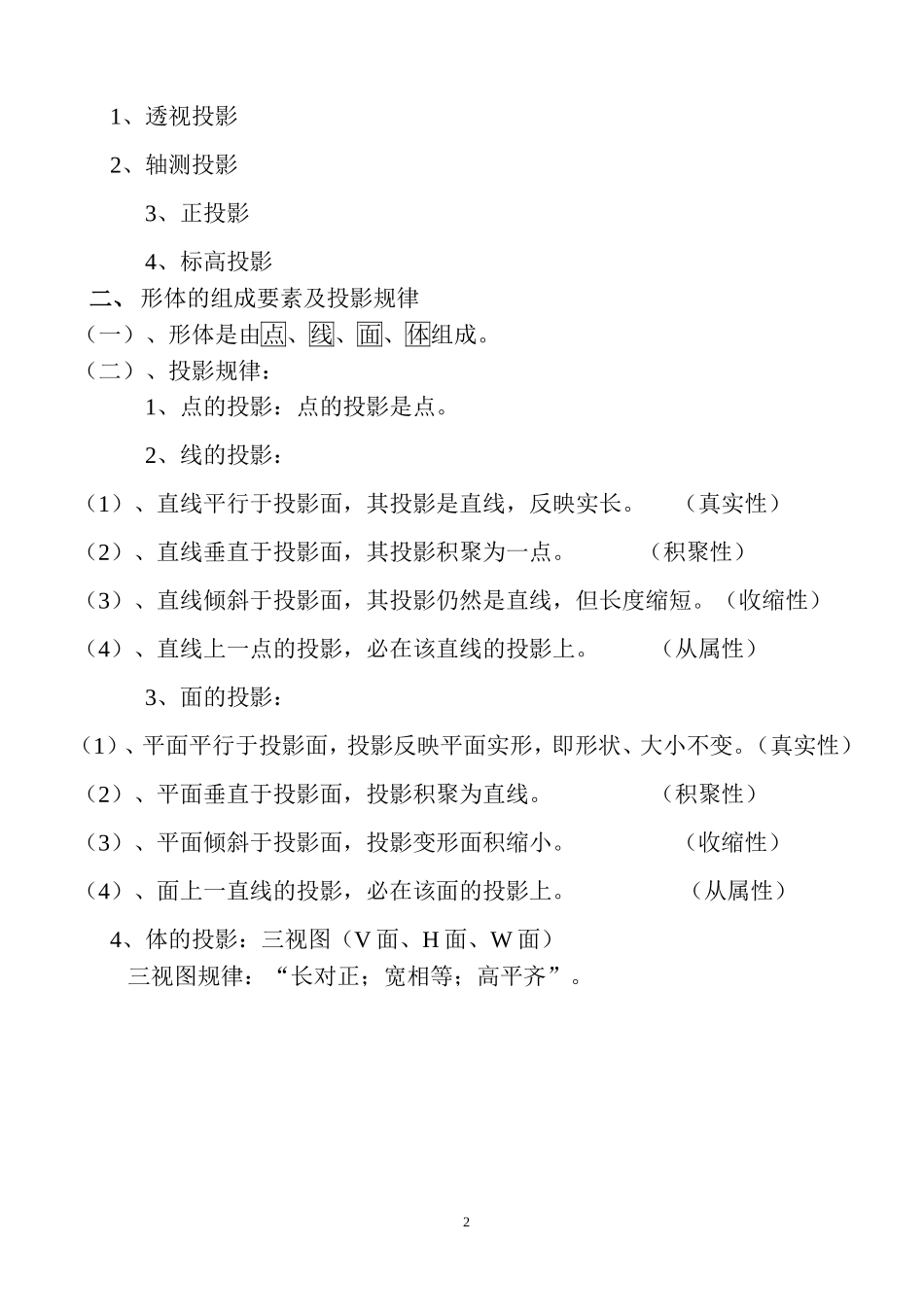

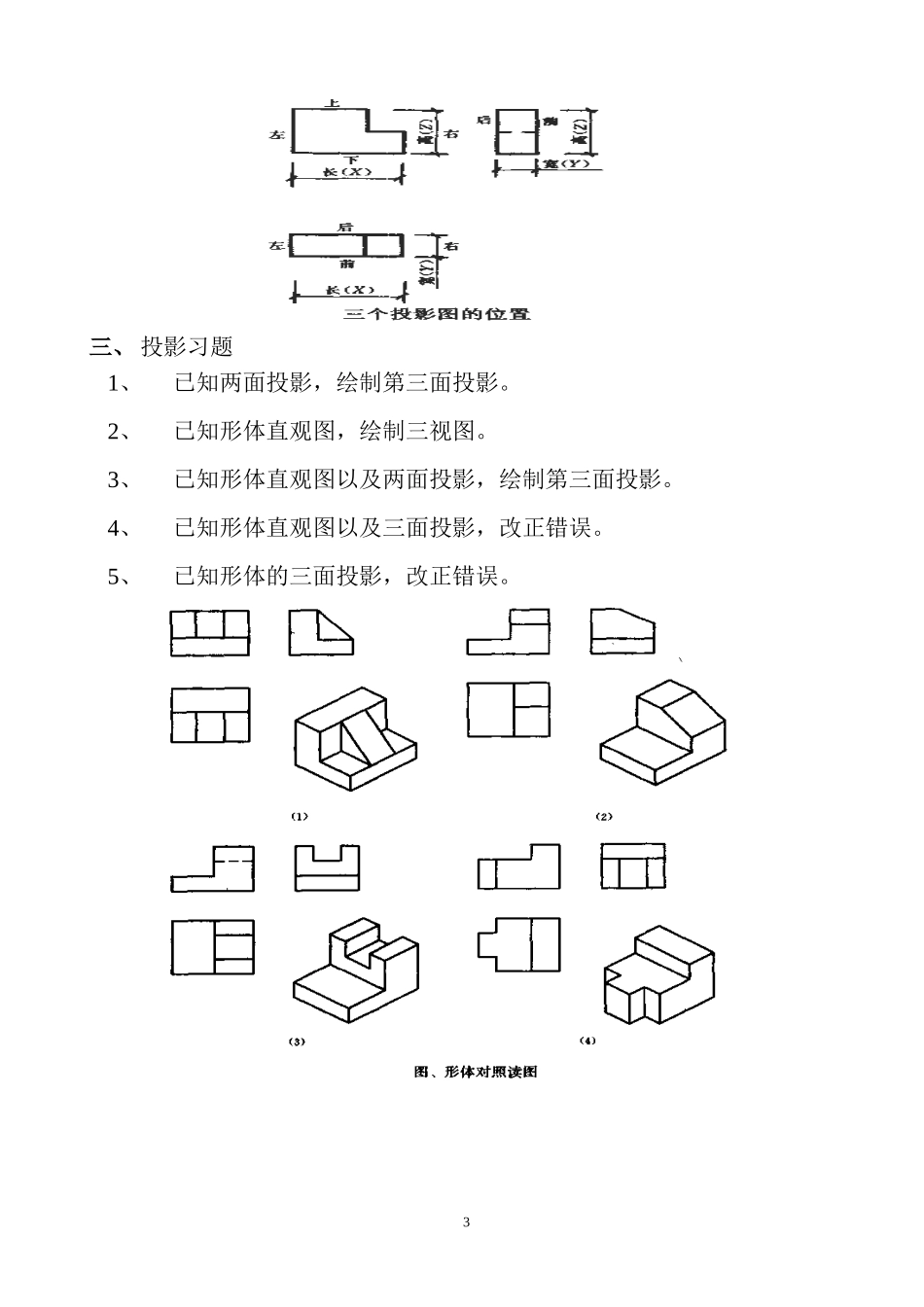

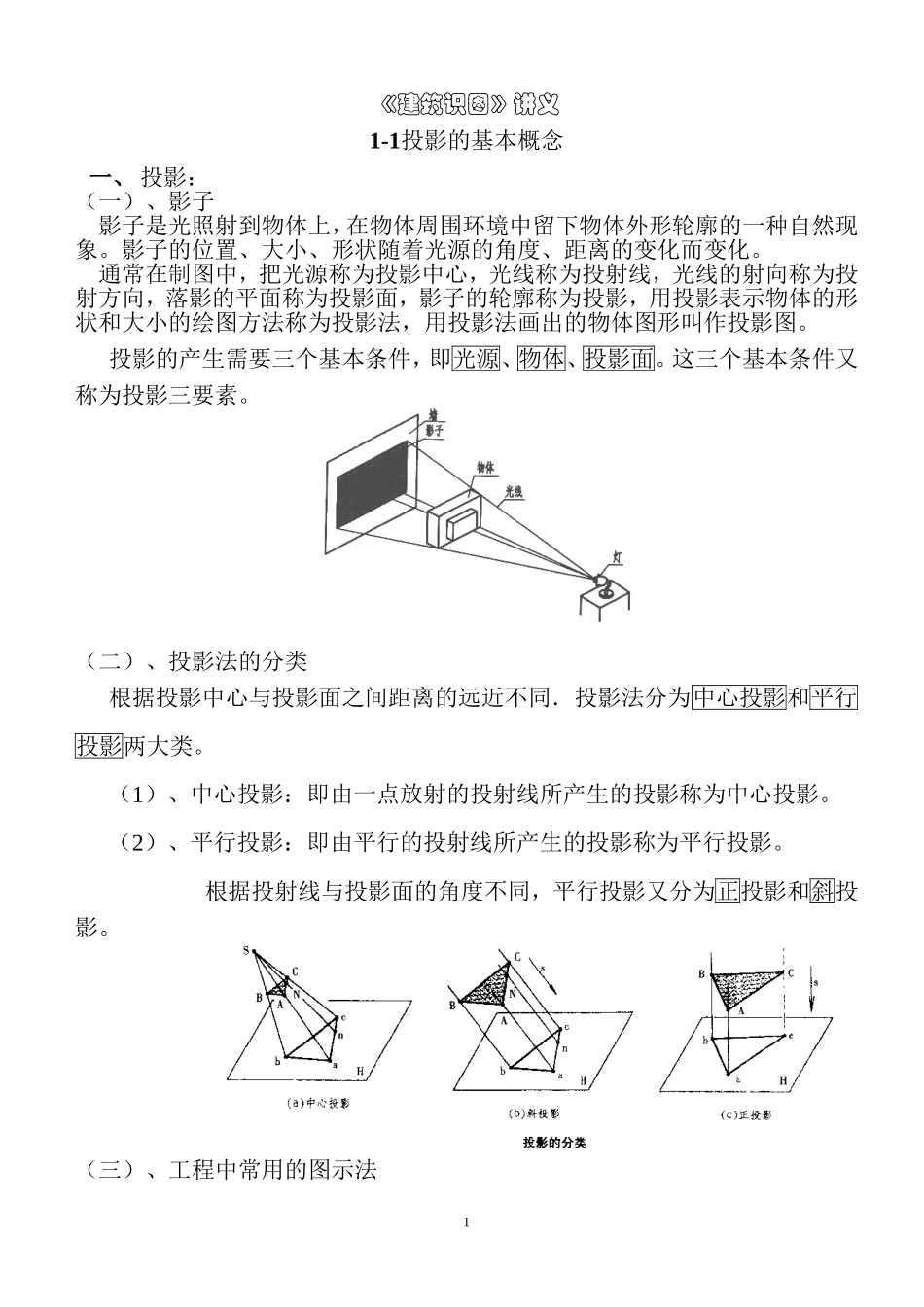

《建筑识图》讲义1-1投影的基本概念一、投影：（一）、影子影子是光照射到物体上，在物体周围环境中留下物体外形轮廓的一种自然现象。影子的位置、大小、形状随着光源的角度、距离的变化而变化。通常在制图中，把光源称为投影中心，光线称为投射线，光线的射向称为投射方向，落影的平面称为投影面，影子的轮廓称为投影，用投影表示物体的形状和大小的绘图方法称为投影法，用投影法画出的物体图形叫作投影图。投影的产生需要三个基本条件，即光源、物体、投影面。这三个基本条件又称为投影三要素。（二）、投影法的分类根据投影中心与投影面之间距离的远近不同．投影法分为中心投影和平行投影两大类。（1）、中心投影：即由一点放射的投射线所产生的投影称为中心投影。（2）、平行投影：即由平行的投射线所产生的投影称为平行投影。根据投射线与投影面的角度不同，平行投影又分为正投影和斜投影。（三）、工程中常用的图示法11、透视投影2、轴测投影3、正投影4、标高投影二、形体的组成要素及投影规律（一）、形体是由点、线、面、体组成。（二）、投影规律：1、点的投影：点的投影是点。2、线的投影：（1）、直线平行于投影面，其投影是直线，反映实长。（真实性）（2）、直线垂直于投影面，其投影积聚为一点。（积聚性）（3）、直线倾斜于投影面，其投影仍然是直线，但长度缩短。（收缩性）（4）、直线上一点的投影，必在该直线的投影上。（从属性）3、面的投影：（1）、平面平行于投影面，投影反映平面实形，即形状、大小不变。（真实性）（2）、平面垂直于投影面，投影积聚为直线。（积聚性）（3）、平面倾斜于投影面，投影变形面积缩小。（收缩性）（4）、面上一直线的投影，必在该面的投影上。（从属性）4、体的投影：三视图（V面、H面、W面）三视图规律：“长对正；宽相等；高平齐”。2三、投影习题1、已知两面投影，绘制第三面投影。2、已知形体直观图，绘制三视图。3、已知形体直观图以及两面投影，绘制第三面投影。4、已知形体直观图以及三面投影，改正错误。5、已知形体的三面投影，改正错误。34四、剖面图与断面图1、剖面图（平剖、直剖、转折剖）平剖水平方向剖视将物体分为上下两部分。直剖、转折剖水平方向剖视将物体分为上下两部分。剖切符号应由剖切位置线及投射方向线组成，均应以粗实线绘制。剖切位置线的长度宜为6～10mm；投射方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为4～6mm。绘制时，剖切符号不应与其他图线相接触。剖切符号的编号宜采用阿拉伯数字，按顺序由左至右、由下至上连续编排，并应注写在剖视方向线的端部。需要转折的剖切位置线，应在转角的外侧加注与该符号相同的编号。建(构)筑物剖面图的剖切符号宜注在±0.000标高的平面图上。2、断面图（移出式、折断式、附着式）设想用一垂直剖切部位的剖切平面切开形体，只画出剖切平面与形体相交的那部分图形，即为断面图(也称截面图)。断面图的剖切符号，用剖切位置线表示，并应以粗实线绘制，长度宜为6-10mm。断面图剖切符号的编号，宜采用阿拉伯数字，按顺序编排。五、线形与线条1、线形：实线、虚线、点划线、折断线、波浪线。2、线条：特粗线、粗线、中线、细线。1-2建筑施工图5一、工程图纸分类：建筑施工图（建施）结构施工图（结施）设备施工图（设施）包括给排水、采暖通风、电气三个专业一个工程施工图纸的编制顺序是：图纸目录、设计总说明、建筑施工图、结构施工图、设备施工图。二、建筑图的形成：1、方案设计2、扩大初步设计（简称扩初）3、施工图设计一般小体量简单的建筑采用两段式设计；大体量且复杂的建筑采用三段式设计。三、图幅与比例：1、图幅------图纸的大小。A0841×1189A1594×841A2420×594A3297×420A4210×297图纸分横式和竖式两种，图纸以长边作为水平边称为横式，以短边作为水平边称为立式。一般A0～A3图纸宜横式使用。图纸留边：“a”项均采用“25”mm，主要是考虑到在该侧有一各专业工程师签字的“会签栏”和装订图纸所留设。“c”项的“10”或者“5”是图纸在长久保存或者多次翻阅后，避免出现残缺而设。—项工程设计当中，每个专业所使用的图纸，—般不宜...
