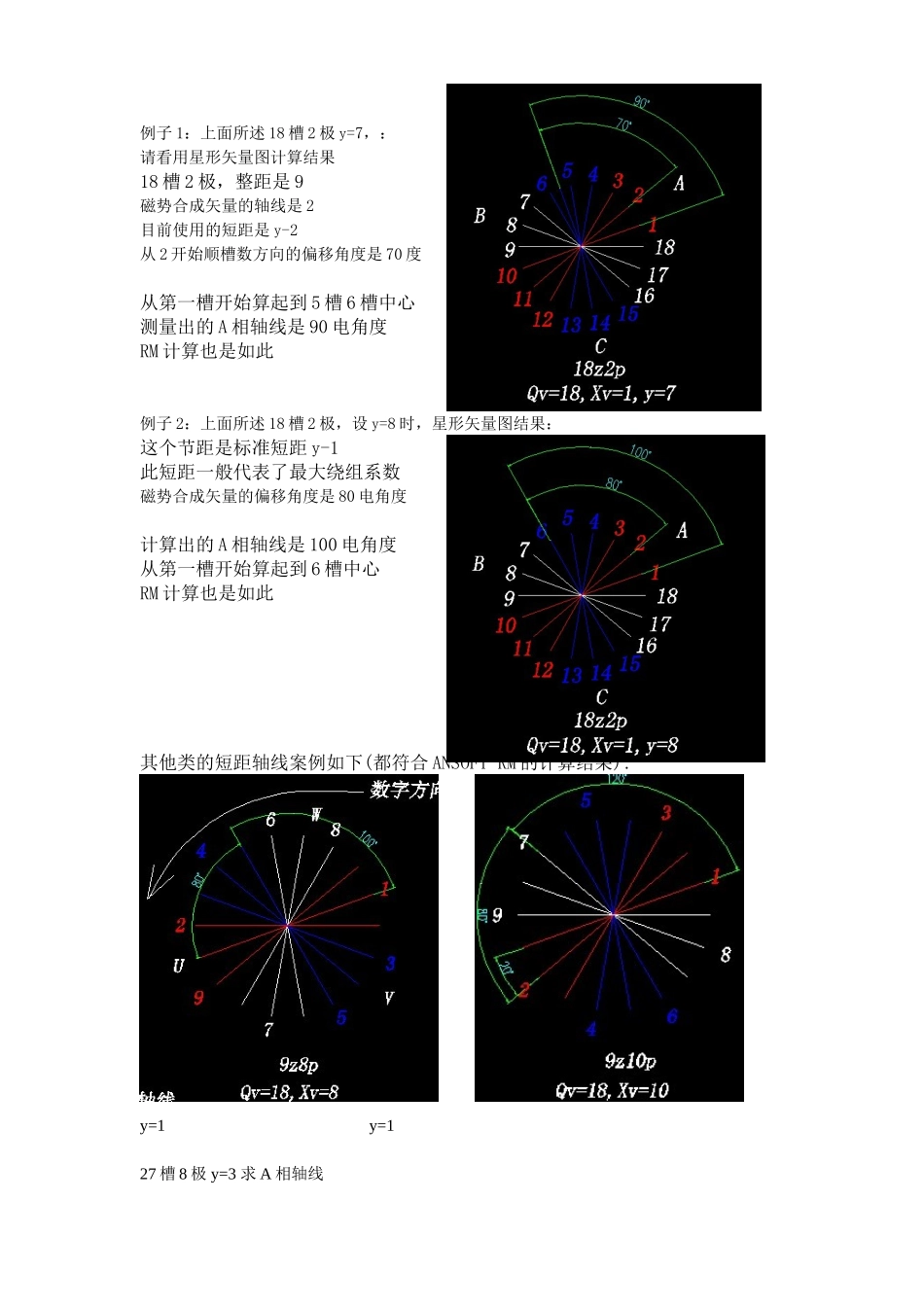

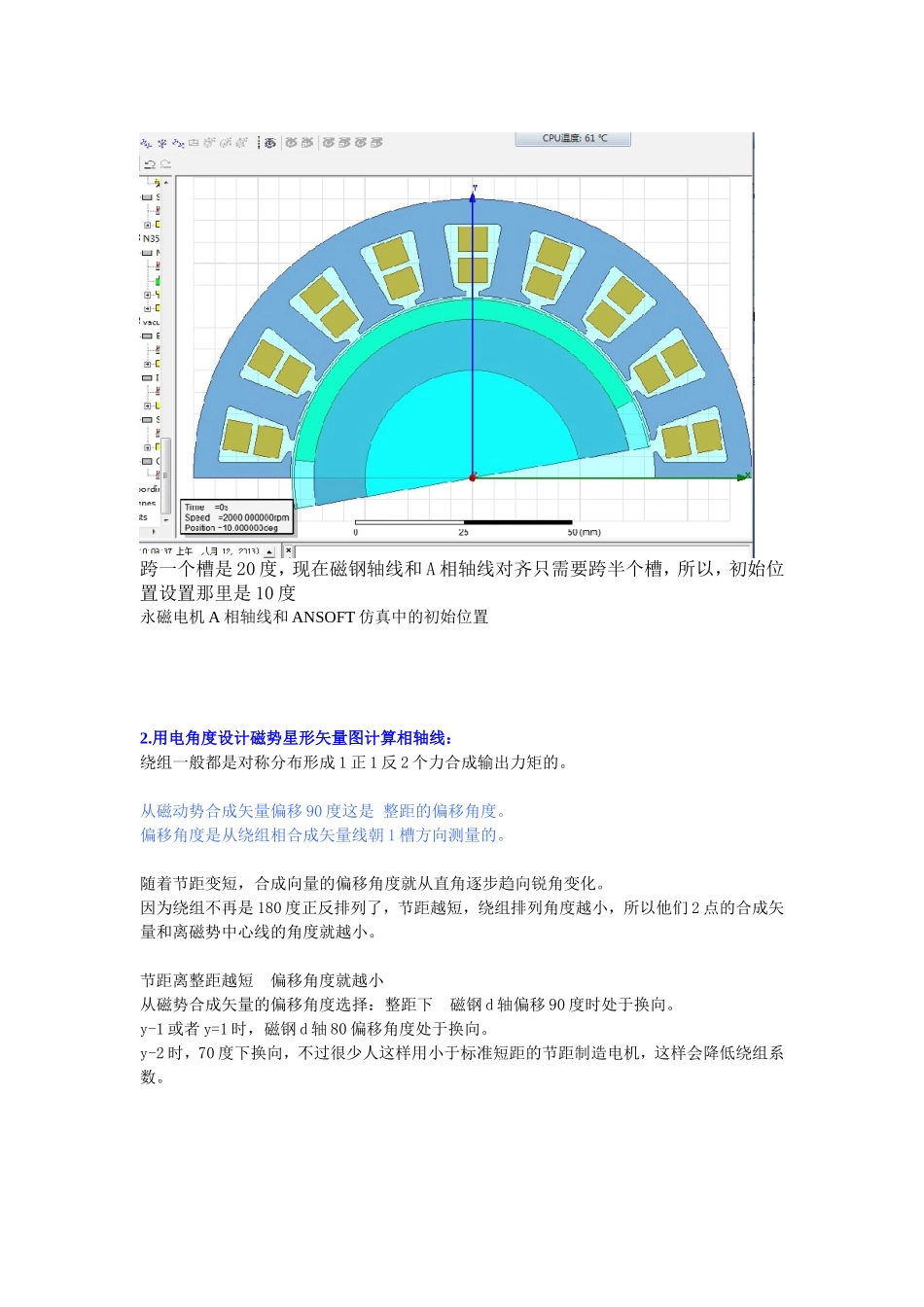

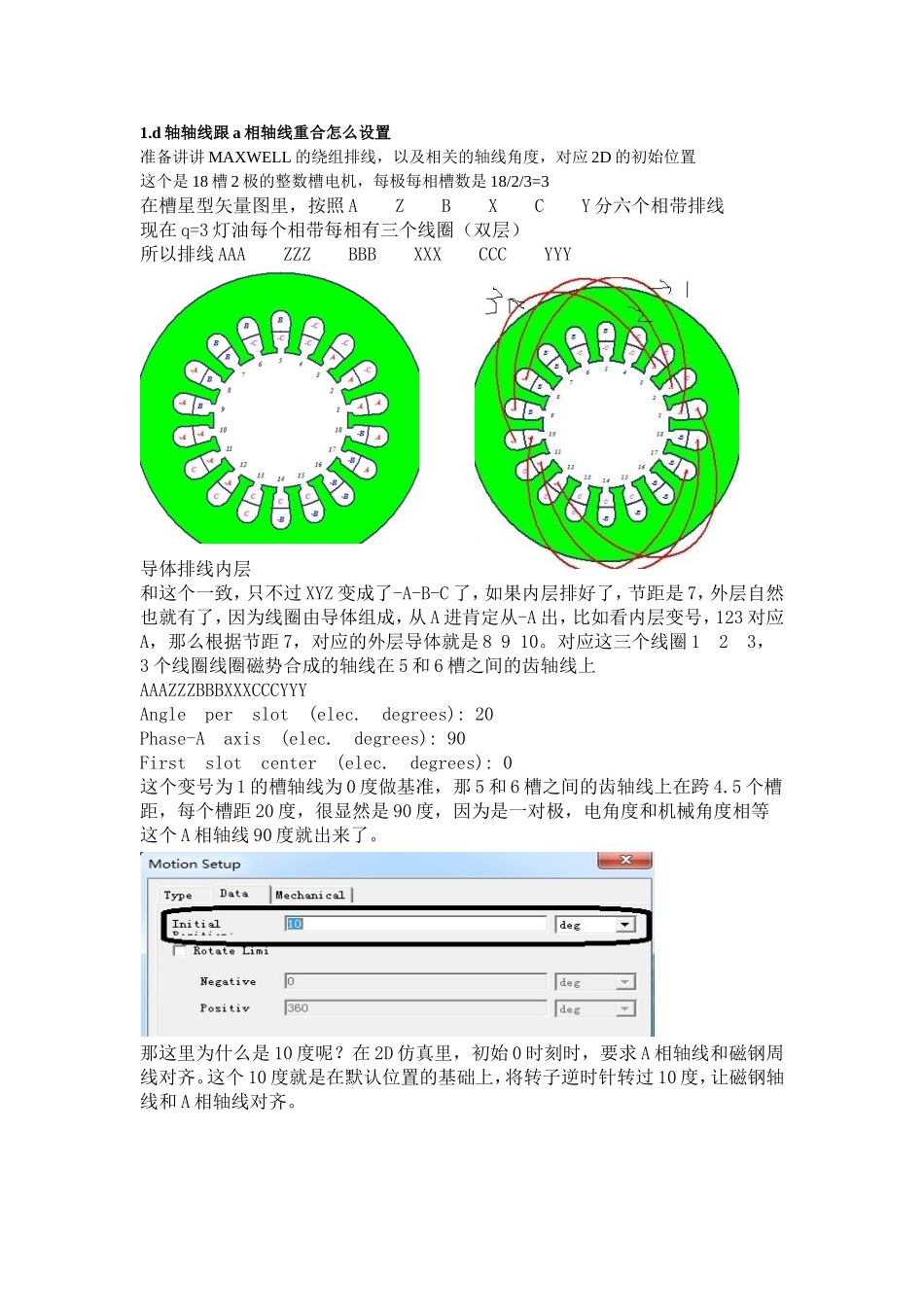

1.d轴轴线跟a相轴线重合怎么设置准备讲讲MAXWELL的绕组排线,以及相关的轴线角度,对应2D的初始位置这个是18槽2极的整数槽电机,每极每相槽数是18/2/3=3在槽星型矢量图里,按照AZBXCY分六个相带排线现在q=3灯油每个相带每相有三个线圈(双层)所以排线AAAZZZBBBXXXCCCYYY导体排线内层和这个一致,只不过XYZ变成了-A-B-C了,如果内层排好了,节距是7,外层自然也就有了,因为线圈由导体组成,从A进肯定从-A出,比如看内层变号,123对应A,那么根据节距7,对应的外层导体就是8910。对应这三个线圈123,3个线圈线圈磁势合成的轴线在5和6槽之间的齿轴线上AAAZZZBBBXXXCCCYYYAngleperslot(elec.degrees):20Phase-Aaxis(elec.degrees):90Firstslotcenter(elec.degrees):0这个变号为1的槽轴线为0度做基准,那5和6槽之间的齿轴线上在跨4.5个槽距,每个槽距20度,很显然是90度,因为是一对极,电角度和机械角度相等这个A相轴线90度就出来了。那这里为什么是10度呢?在2D仿真里,初始0时刻时,要求A相轴线和磁钢周线对齐。这个10度就是在默认位置的基础上,将转子逆时针转过10度,让磁钢轴线和A相轴线对齐。跨一个槽是20度,现在磁钢轴线和A相轴线对齐只需要跨半个槽,所以,初始位置设置那里是10度永磁电机A相轴线和ANSOFT仿真中的初始位置2.用电角度设计磁势星形矢量图计算相轴线:绕组一般都是对称分布形成1正1反2个力合成输出力矩的。从磁动势合成矢量偏移90度这是整距的偏移角度。偏移角度是从绕组相合成矢量线朝1槽方向测量的。随着节距变短,合成向量的偏移角度就从直角逐步趋向锐角变化。因为绕组不再是180度正反排列了,节距越短,绕组排列角度越小,所以他们2点的合成矢量和离磁势中心线的角度就越小。节距离整距越短偏移角度就越小从磁势合成矢量的偏移角度选择:整距下磁钢d轴偏移90度时处于换向。y-1或者y=1时,磁钢d轴80偏移角度处于换向。y-2时,70度下换向,不过很少人这样用小于标准短距的节距制造电机,这样会降低绕组系数。例子1:上面所述18槽2极y=7,:请看用星形矢量图计算结果18槽2极,整距是9磁势合成矢量的轴线是2目前使用的短距是y-2从2开始顺槽数方向的偏移角度是70度从第一槽开始算起到5槽6槽中心测量出的A相轴线是90电角度RM计算也是如此例子2:上面所述18槽2极,设y=8时,星形矢量图结果:这个节距是标准短距y-1此短距一般代表了最大绕组系数磁势合成矢量的偏移角度是80电角度计算出的A相轴线是100电角度从第一槽开始算起到6槽中心RM计算也是如此其他类的短距轴线案例如下(都符合ANSOFTRM的计算结果):y=1y=127槽8极y=3求A相轴线
