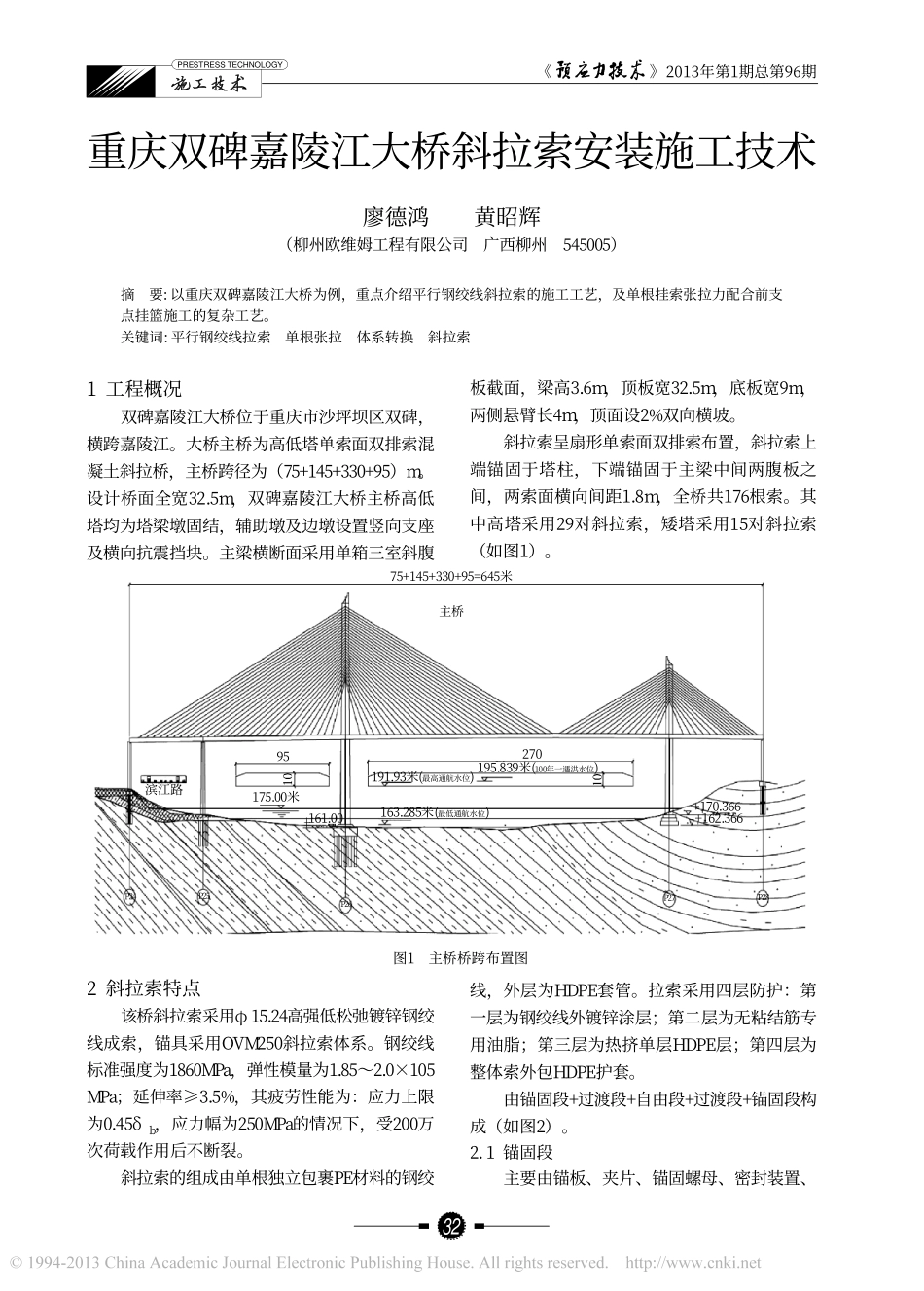

75+145+330+95=645米主桥95滨江路175.00米P24P25P26P27P28161.00191.93米(最高通航水位)195.839米(100年一遇洪水位)163.285米(最低通航水位)+170.366+162.366图1主桥桥跨布置图270重庆双碑嘉陵江大桥斜拉索安装施工技术摘要:以重庆双碑嘉陵江大桥为例，重点介绍平行钢绞线斜拉索的施工工艺，及单根挂索张拉力配合前支点挂篮施工的复杂工艺。关键词:平行钢绞线拉索单根张拉体系转换斜拉索32廖德鸿黄昭辉（柳州欧维姆工程有限公司广西柳州545005）1工程概况双碑嘉陵江大桥位于重庆市沙坪坝区双碑，横跨嘉陵江。大桥主桥为高低塔单索面双排索混凝土斜拉桥，主桥跨径为（75+145+330+95）m。设计桥面全宽32.5m，双碑嘉陵江大桥主桥高低塔均为塔梁墩固结，辅助墩及边墩设置竖向支座及横向抗震挡块。主梁横断面采用单箱三室斜腹板截面，梁高3.6m，顶板宽32.5m，底板宽9m，两侧悬臂长4m，顶面设2%双向横坡。斜拉索呈扇形单索面双排索布置，斜拉索上端锚固于塔柱，下端锚固于主梁中间两腹板之间，两索面横向间距1.8m，全桥共176根索。其中高塔采用29对斜拉索，矮塔采用15对斜拉索（如图1）。2斜拉索特点该桥斜拉索采用φ15.24高强低松弛镀锌钢绞线成索，锚具采用OVM250斜拉索体系。钢绞线标准强度为1860MPa，弹性模量为1.85～2.0×105MPa；延伸率≥3.5%，其疲劳性能为：应力上限为0.45δb，应力幅为250MPa的情况下，受200万次荷载作用后不断裂。斜拉索的组成由单根独立包裹PE材料的钢绞线，外层为HDPE套管。拉索采用四层防护：第一层为钢绞线外镀锌涂层；第二层为无粘结筋专用油脂；第三层为热挤单层HDPE层；第四层为整体索外包HDPE护套。由锚固段+过渡段+自由段+过渡段+锚固段构成（如图2）。2.1锚固段主要由锚板、夹片、锚固螺母、密封装置、《》2013年第1期总第96期PRESTRESSTECHNOLOGY33防松装置及保护罩组成。在锚固段锚具中，夹片、锚板、锚固螺母是加工上主要控制件，也是结构上的主要受力件。主要受力件除对其几何尺寸、表面处理等进行常规检测外，还进行超声波探伤、磁粉探伤、硬度及材质等方面的检测。2.2过渡段主要由预埋管及垫板、减振器组成。预埋管及垫板：在体系中起支承作用，同时垫板正下方最低处应设有排水槽，以便施工过程中临时排水。减振器是对索体的横向振动起减振作用，从而提高索的整体寿命。2.3自由段主要由带HDPE护套的环氧喷涂钢绞线、索箍、HDPE外套管、梁端防水罩、塔端连接装置等构成。环氧喷涂钢绞线为拉索的受力单元。索箍主要作用是将索体收紧保持成一个整体。外套管对钢绞线起整体防护作用，本工程采用整体圆管。其连接方式采用专用HDPE焊机进行对焊。3斜拉索施工工艺3.1斜拉索安装工艺流程见图3《》2013年第1期总第96期PRESTRESSTECHNOLOGY图3斜拉索制作安装工艺流程施工准备专业工厂钢绞线下料、卷盘，运至工地HDPE圆管安装部分钢绞线单根挂索张拉循环安装下一节段斜拉索节段梁混凝土浇筑一半节段梁混凝土浇筑完成二张砼养护，体内预应力施加剩余钢绞线挂索张拉体系转换、三张循环调索减震块、锚头盖板安装锚具防护索体吊装至桥面上下锚具检查及安装图2OVM250拉索体系安装结构图张拉端锚具（塔端）固定端锚具（梁端）延长筒索箍索箍HDPE外套管梁端PE管连接装置保护罩螺母HDPE外套管塔端PE管连接装置支承筒固定端锚板锚垫板预埋管防松装置张拉端锚板减振装置减振装置固定端锚板343.2循环牵引动力系统安装循环系统安装步骤如下：设置导向、并将卷扬机移动到位→从塔外将循环钢丝绳一端加配重，穿过HDPE护管放到桥面→桥面人员将它与牵引器连接→另一端通过塔外导向后，沿索塔向放到桥面→在桥面将它通过桥面导向后，引入卷扬机→从卷扬机引出循环钢丝绳，通过挂索点导向后与牵引器另一端连接→在桥面导向出用2T葫芦对循环钢丝绳进行预紧→操作卷扬机进行试循环→循环装置安装完成（如图4）。3.3斜拉索单根挂索（如图5）考虑前支点挂篮刚度较小，空挂篮时只挂部分钢绞线索（约1/3至1/2）。浇注混凝土到一半时，需要进行第二次张拉，但此时单根挂索、单根张拉尚未完成，塔内不宜安装大顶进行整体张拉，故而考虑在下端通过转换装置的大顶整体张拉完成，此时...
