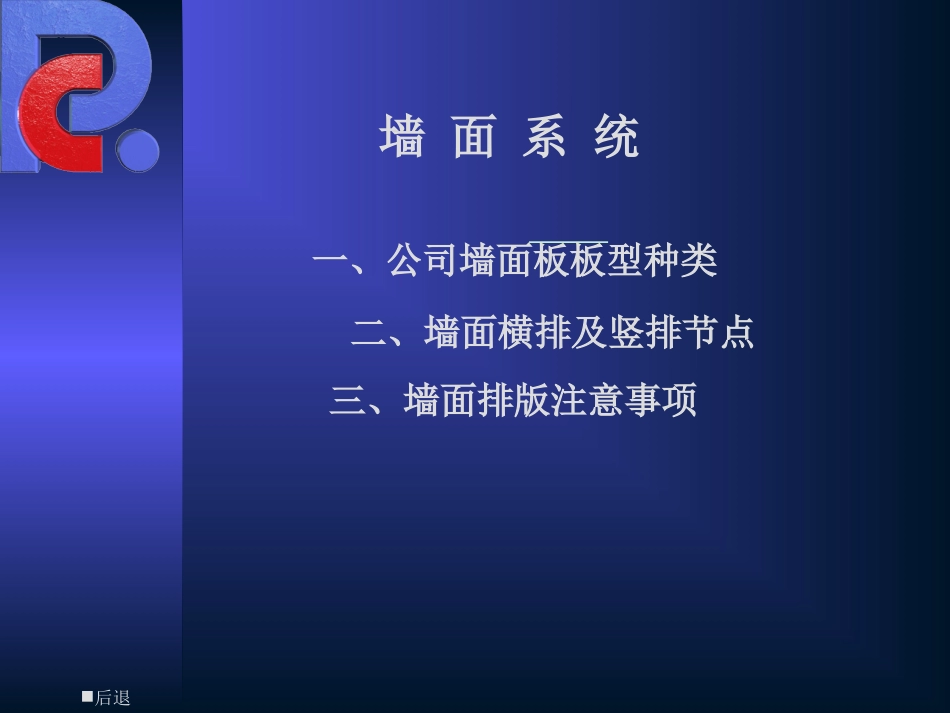

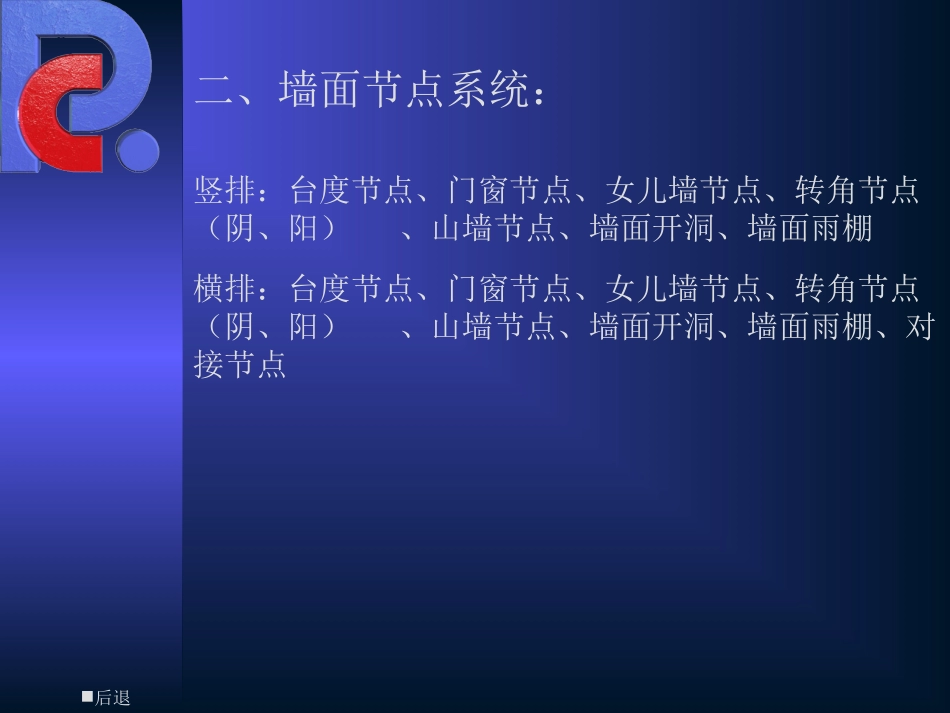

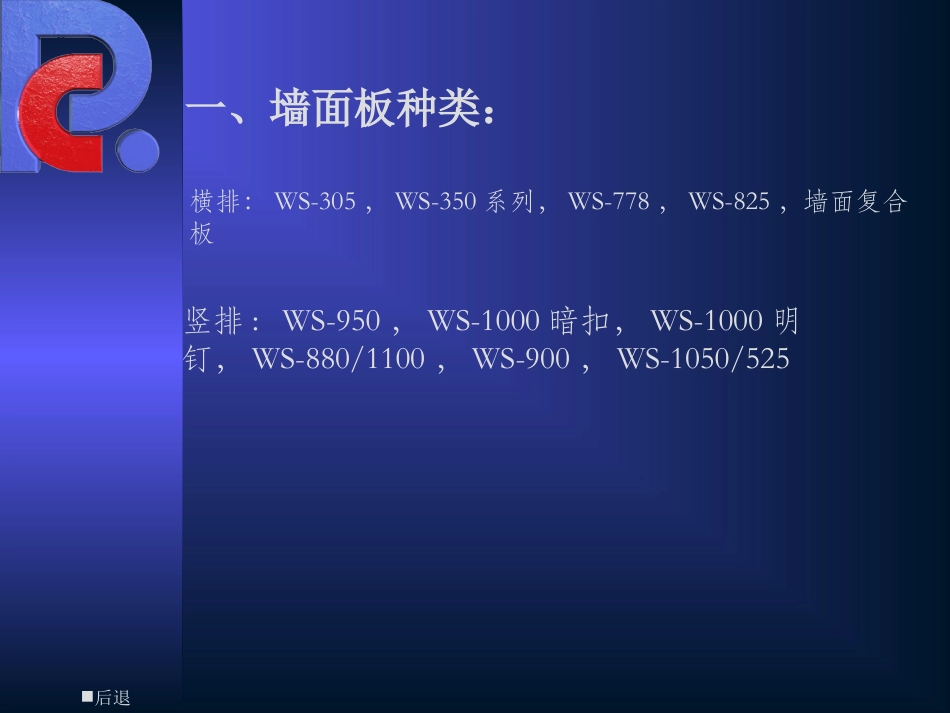

后退墙面系统一、公司墙面板板型种类二、墙面横排及竖排节点三、墙面排版注意事项后退一、墙面板种类：横排：WS-305，WS-350系列，WS-778，WS-825，墙面复合板竖排:WS-950，WS-1000暗扣，WS-1000明钉，WS-880/1100，WS-900，WS-1050/525后退二、墙面节点系统：竖排：台度节点、门窗节点、女儿墙节点、转角节点（阴、阳）、山墙节点、墙面开洞、墙面雨棚横排：台度节点、门窗节点、女儿墙节点、转角节点（阴、阳）、山墙节点、墙面开洞、墙面雨棚、对接节点后退3.1墙面檩条方面：3.1.1、墙面檩条檩矩是否满足墙面板构造要求：a、墙板为单层彩钢板时檩矩是否小于等于1500mm（WS-305板特殊要求不大于1200mm），墙面板为复合板时是否满足2000-2500的檩矩要求；b、横排时对接位置是否有骨架，骨架工作面是否满足对接收边的工作面要求，WS-305、WS-778、WS-350系列、两面企口复合板对接位置工作面不小于100mm；c、墙面檩条是否提供天沟固定点三、墙面工程设计中的注意事项后退3.1.2、墙面檩条檩托加工方面：d、墙面檩条窗口位置檩托加劲板是否影响窗的安装（通窗情况下）；e、墙面女儿墙位置檩条开口方向，应该开口朝下；f、台度位置檩条开口朝向，应该开口朝下；3.2、墙面板排板方面：3.2.1、竖排板a、墙面板长度考虑运输限制，不大于12米，搭接点要取在有檩条位置，最好在窗上下（美观考虑），搭接长度不小于120mm(GB50205-2001);后退3.2.2、横排板b、横排板长度限制：WS-305:板长不大于6000mm，4800mm以内最宜WS-778：板长不大于9000mm，7500mm以内最宜WS-350：板长不大于7500mm，6000mm以内最宜c、墙面排板起始位：WS-305：从上往下排WS-778：从下往上排WS-350：从下往上排复合板：从下往上排d、板横向分缝位置考虑窗分格；后退3.2.2、横排板f、复合板横排板注意事项：两面企口不大于12m；四面企口不大于6m；复合板门窗标高调整原则见附图
