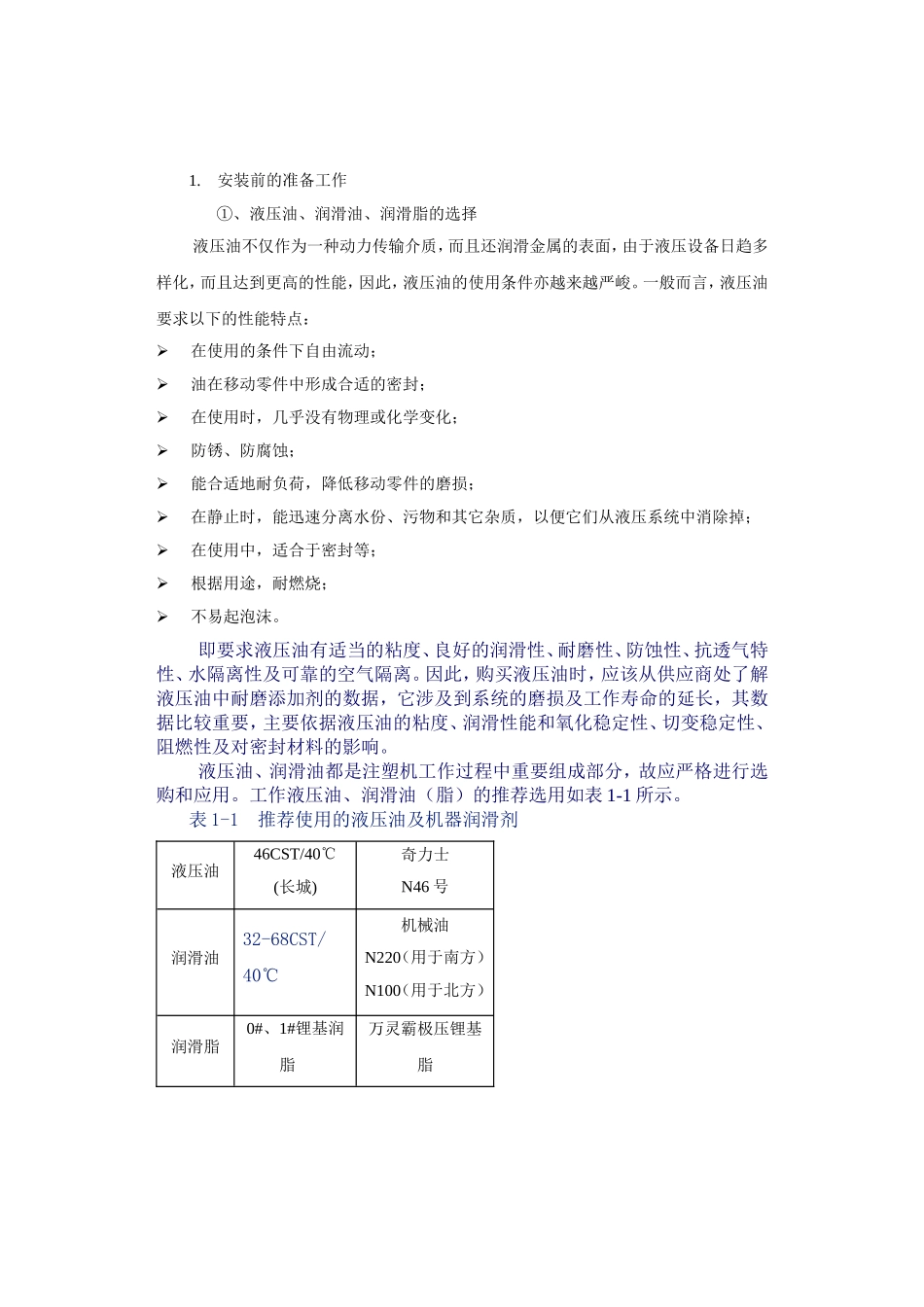

1.安装前的准备工作①、液压油、润滑油、润滑脂的选择液压油不仅作为一种动力传输介质,而且还润滑金属的表面,由于液压设备日趋多样化,而且达到更高的性能,因此,液压油的使用条件亦越来越严峻。一般而言,液压油要求以下的性能特点:在使用的条件下自由流动;油在移动零件中形成合适的密封;在使用时,几乎没有物理或化学变化;防锈、防腐蚀;能合适地耐负荷,降低移动零件的磨损;在静止时,能迅速分离水份、污物和其它杂质,以便它们从液压系统中消除掉;在使用中,适合于密封等;根据用途,耐燃烧;不易起泡沫。即要求液压油有适当的粘度、良好的润滑性、耐磨性、防蚀性、抗透气特性、水隔离性及可靠的空气隔离。因此,购买液压油时,应该从供应商处了解液压油中耐磨添加剂的数据,它涉及到系统的磨损及工作寿命的延长,其数据比较重要,主要依据液压油的粘度、润滑性能和氧化稳定性、切变稳定性、阻燃性及对密封材料的影响。液压油、润滑油都是注塑机工作过程中重要组成部分,故应严格进行选购和应用。工作液压油、润滑油(脂)的推荐选用如表1-1所示。表1-1推荐使用的液压油及机器润滑剂液压油46CST/40℃(长城)奇力士N46号润滑油32-68CST/40℃机械油N220(用于南方)N100(用于北方)润滑脂0#、1#锂基润脂万灵霸极压锂基脂②电气安装安全保护地线的连接:务必按接地标志接好安全保护地线,按照国家标准《触电防护和过电流保护GB9089》执行,接地型式按照TN-S系统型式(三相五线制)连接,如图1-1,TN-S系统:整个系统的中性导体和保护导体是分开的(GB14050-93)。接地电阻大于4Ω时,安全保护地线必须就近重复的与标准接地体连接,使得接地电阻等于或小于4Ω,以利于人身安全。电源线的连接:接好安全地线后,检查机器元件及电线是否因运输异常而松脱或损坏,确认完好方可接入三相电源。需要注意的是,总电源线的线直径不能低于某个值,如总电源线直径过小,电源线可能过热,现给出的线径要求如表1-2所示(如用橡皮绝缘要加大截面):表1-2:各机型总电源线直径最低要求机型总功率(KW)铜塑料绝缘电线(若用橡皮绝缘截面要增大)HF65-80、JM50-8814-176mm2HF120、JM1082010mm2HF150、JM1282516mm2HF200、JM1683020mm2HF2403635mm2HF360、JM258、JM38049-6050mm2JM5007070mm2③.冷却水的安装:一般冷却水的水压是0.5----1Mpa,有水塔可低一点。冷却水的用量取决于模塑条件,各机型所需冷却水总量如表1-3所示(实际用水量需加上模具用水量):表1-3各机型所须冷却水用量(不计模具用水)机型HF65-80HF120HF150HF200HF240冷却水用量(L/min)40507070130机型JM50JM88-108JM128JM168JM258-380冷却水用量(L/min)30405070130④.冷却油温变化范围应40-50℃为宜2.注塑机的安装调试①.设备的安装:如果机器是安装在混凝土地基上,那么应由土建工程师来进行地基地况的确认,然后再进行混凝土地基的施工。如果注塑机是安装在柔性的抗震脚座上(图1-2),可省去打地基,但要求地面承载能力在10t/m2以上,同时这样的防震垫,使整台机器处于稳定、水平的运行状态。地脚螺栓位置如图1-3所示。(具体尺寸参见说明书或相关资料)安装机器的地方应放置于通风、干燥、无尘,并有足够操作空间的地方,以保证能在设备周围进行安装、调试、维修,同时应保证操作人员可方便地进行巡视,取制品,运输制品。安装该设备的地方应留有足够空间,见图1-4。②.设备的调试机器在出厂前已调好,安装后主要对以下项目进行调校:机架上平面的水平调整,纵向允许公差0.20mm/m,横向上允许公差为0.16mm/m(由防震垫脚来调整)。射嘴中心度的调整(由射台螺栓调整)。③.试机前的准备工作表面镀有硬铬的零件,例如拉杆、十字头导杆,所有油缸活塞杆都应仔细地清洁灰尘、污垢,以免损坏密封件或镀铬层表面质量。清洁后再涂上一小层润滑油。机器运行之前,有必要给出厂前已加过润滑油的部位再补充一次。如图1-5所示。对于具有集中润滑系统的设备,在供润滑油之前应检查存放于润滑泵中的油存放量,如润滑油量不足,应加到量。以后更应密切巡视适当补足存油量。开机运行后要再...
