第九章 液压在纺织机械上的应用VIP免费

第九章 液压在纺织机械上的应用_第1页
1/18
第九章 液压在纺织机械上的应用_第2页
2/18
第九章 液压在纺织机械上的应用_第3页
3/18

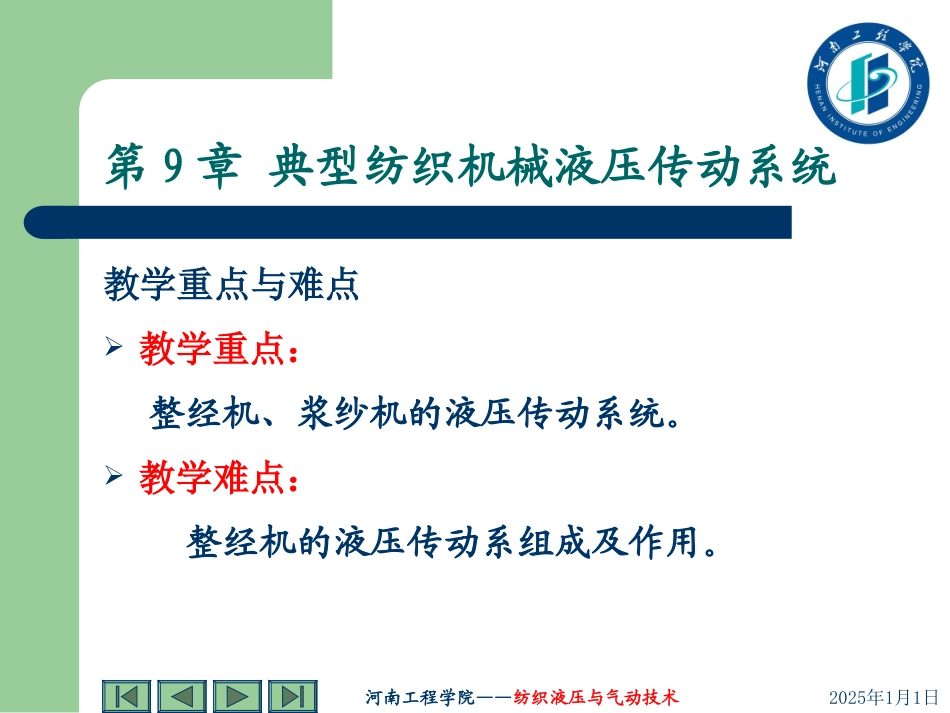

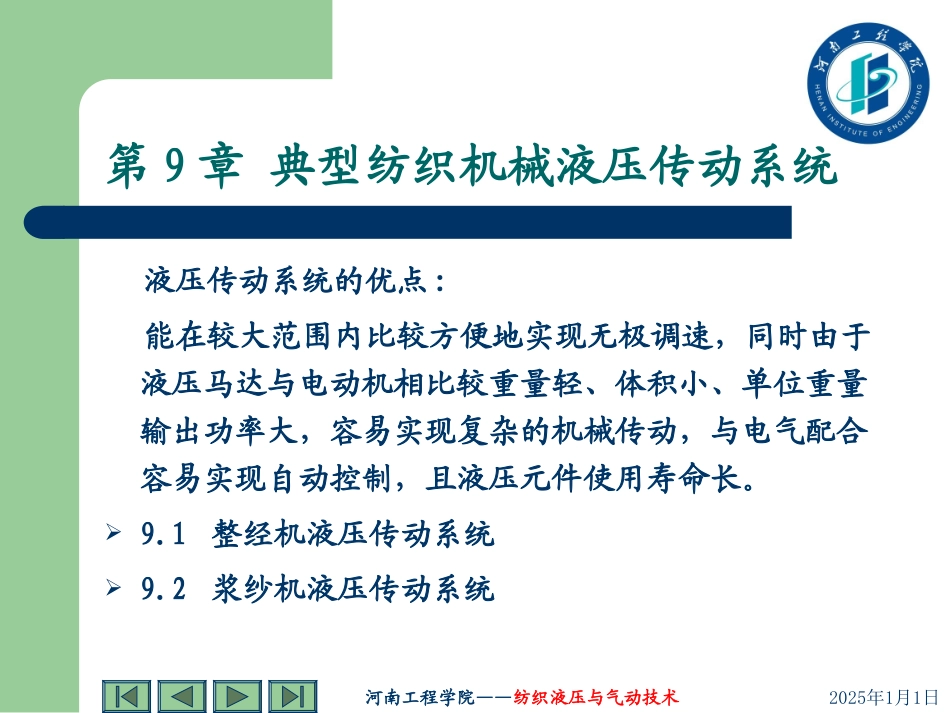

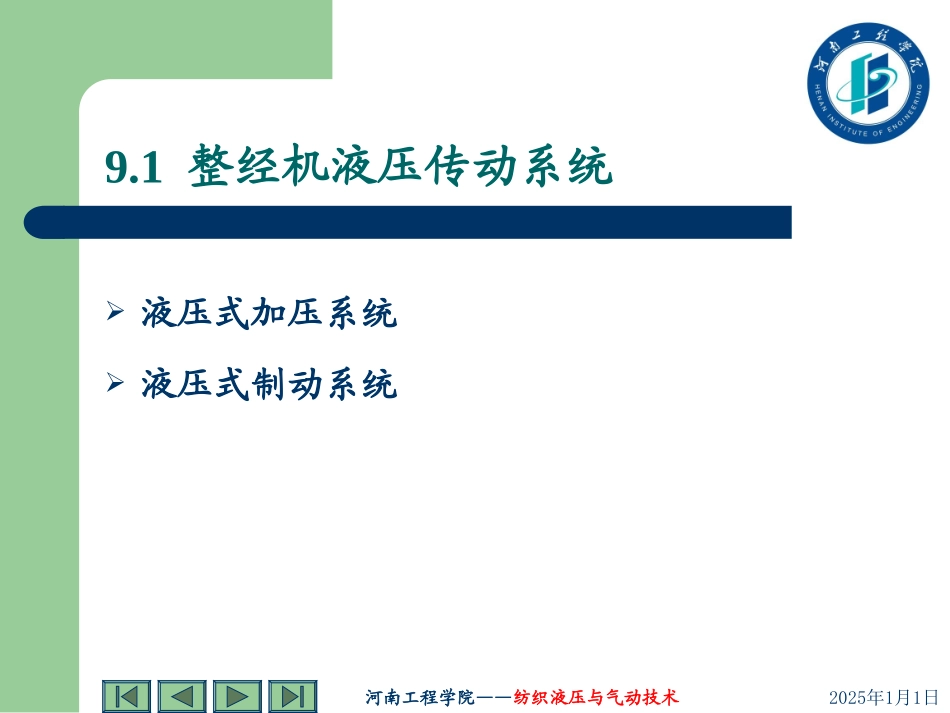

2025年1月1日河南工程学院——纺织液压与气动技术第9章典型纺织机械液压传动系统教学重点与难点教学重点:整经机、浆纱机的液压传动系统。教学难点:整经机的液压传动系组成及作用。2025年1月1日河南工程学院——纺织液压与气动技术第9章典型纺织机械液压传动系统液压传动系统的优点:能在较大范围内比较方便地实现无极调速,同时由于液压马达与电动机相比较重量轻、体积小、单位重量输出功率大,容易实现复杂的机械传动,与电气配合容易实现自动控制,且液压元件使用寿命长。9.1整经机液压传动系统9.2浆纱机液压传动系统2025年1月1日河南工程学院——纺织液压与气动技术9.1整经机液压传动系统液压式加压系统液压式制动系统2025年1月1日河南工程学院——纺织液压与气动技术9.1.1液压式加压系统一、直接传动整经机经轴的压辊加压压辊加压特点:使经轴所受到的压力自空轴到满轴均相同,保证经轴所受到的压力和卷绕密度均匀。2025年1月1日河南工程学院——纺织液压与气动技术9.1.1液压式加压系统作用原理:经轴1和压辊2之间的水平压力是通过活塞杆4和压辊臂3施加的。上轴之后,按下加压开关,电磁换向阀的左位工作,油液经PB油路进入油缸后腔,推动活塞及活塞杆向右运动,给压辊施加压力。落轴时按下启动按钮,电磁换向阀的右位工作,使油液经PA进入油缸前腔,推动活塞及活塞杆向左运动,释放压辊的压力。2025年1月1日河南工程学院——纺织液压与气动技术9.1.1液压式加压系统液压式压辊加压工作原理1-经轴2-压辊3-压辊臂4-活塞杆5-油缸6-油箱7-滤油器8-油泵9-电磁换向阀10-压力表11-调压阀2025年1月1日河南工程学院——纺织液压与气动技术9.1.1液压式加压系统二、间接传动整经机经轴的加压整经时手柄控制换向阀右位工作,油液进入油缸右腔,滑动座左移,滑动座支撑的经轴左移,经轴压向滚筒,二者之间产生一定压力,使经轴卷绕紧密,成形良好。落轴时,手柄控制换向阀左位工作,油液进入油缸左腔,经轴离开滚筒。2025年1月1日河南工程学院——纺织液压与气动技术9.1.1液压式加压系统2025年1月1日河南工程学院——纺织液压与气动技术9.1.2液压式制动系统本宁格整经机采用液压内胀环式制动机构2025年1月1日河南工程学院——纺织液压与气动技术9.1.2液压式制动系统液压式制动机构特点:动作灵敏,可以方便地实现多个转动件的同步制动,如经轴、压辊和测长辊需在停车信号发出后同步制动,这样可以保证经轴和压辊之间不产生摩擦,保护经纱不受磨损,同时保证经轴的测长准确。2025年1月1日河南工程学院——纺织液压与气动技术9.1.2液压式制动系统当停车信号发出后,通过电磁铁打开制动阀,由油泵输出的油液经制动阀的c、d口进入经轴、压辊和测长辊相应的制动缸,使经轴、压辊和测长辊同步迅速制动。2025年1月1日河南工程学院——纺织液压与气动技术9.2浆纱机液压传动系统一、交流电机与液压无极变速器控制拖引辊传动2025年1月1日河南工程学院——纺织液压与气动技术9.2浆纱机液压传动系统2025年1月1日河南工程学院——纺织液压与气动技术9.2浆纱机液压传动系统1、交流电机驱动变量柱塞泵1,1驱动油马达并带动拖引辊13转动,油马达排出的油液经单向阀10流回柱塞泵循环使用。2、伺服电机正反转经螺母旋转使升降杆4上下运动,可改变柱塞泵摆架的倾斜角,改变柱塞泵的流量,从而无极调节油马达的转速。2025年1月1日河南工程学院——纺织液压与气动技术9.2浆纱机液压传动系统3、电磁阀5和手动开关6打开可以短接油路,在主电机不关闭的情况下,停止油马达的转动。4、辅助油泵7向变量泵提供补充油液。5、安全阀8防止油马达超载。6、定压阀9调节辅助油泵的输出压力。2025年1月1日河南工程学院——纺织液压与气动技术9.2浆纱机液压传动系统二、液压无极变速和张力反馈式织轴卷绕装置2025年1月1日河南工程学院——纺织液压与气动技术9.2浆纱机液压传动系统织轴与拖引辊之间设置张力检测辊,可随其轴承座在轨道上滑动,链条一端连接张力检测辊,另一端连接链轮,与链轮同轴的齿轮传动齿杆,带动油缸的活塞杆,在油缸内油液压力的作用下,齿杆上升经链轮拉紧链条...
