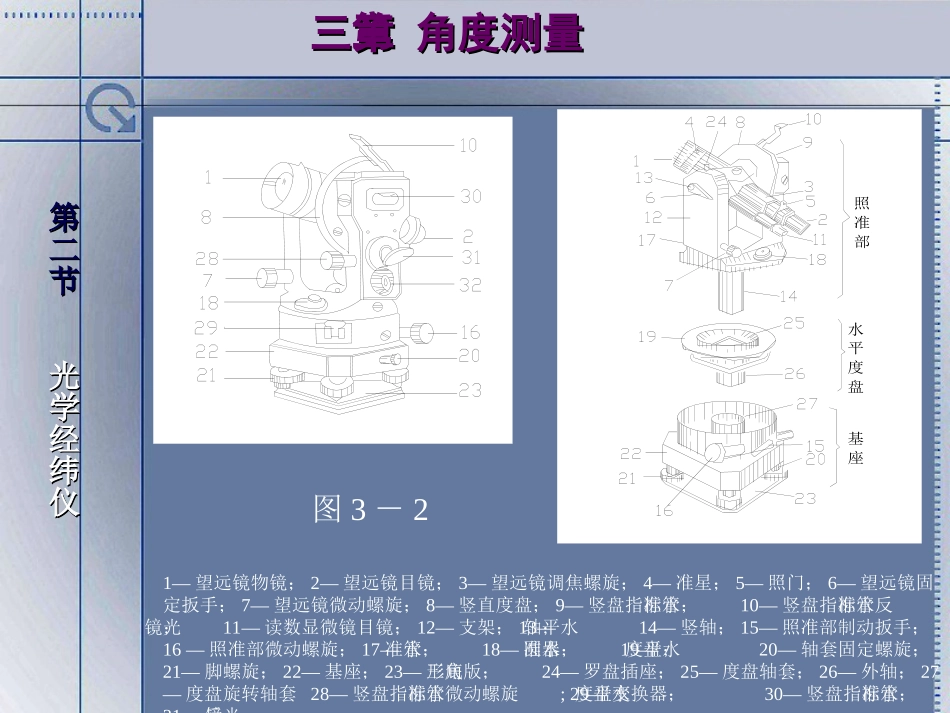

第一节第一节水平角测量原理水平角测量原理第三章角度测量第三章角度测量用经纬仪测水平角的原理:经纬仪必须具备一个水平度盘及用于照准目标的望远镜测水平角时,要求水平度盘能放置水平,且水平度盘的中心位于水平角顶点的铅垂线上,望远镜不仅可以水平转动,而且能俯仰转动来瞄准不同方向和不同高低的目标,同时保证俯仰转动时望远镜视准轴扫过一个竖直面。经纬仪是测量角度的仪器。按其精度分,有DJ6、DJ2两种。表示一测回方向观测中误差分别为6″、2″。一、水平角的概念水平角是地面上一点到两目标的方向线垂直投影在水平面上的夹角,用β来表示,其角值范围为0°~360°。二、水平角测角原理图3-1如图3-1所示,O´A´和O´B´在水平度盘上总有相应读数a和b,则水平角为:β=b-aPb180oB/270oO/0oβaBβOO//A/A第二节第二节光学经纬仪光学经纬仪第三章角度测量第三章角度测量2、水平度盘:刻划为0°~360°按顺时针方向注记3、基座:用来支承仪器并与三脚架连接的部件。主要包括轴座、轴座固定螺旋、脚螺旋、连接板等二、DJ6型光学经纬仪的读数装置和读数方法DJ6型光学经纬仪常用两种方式:分微尺、单平板玻璃测微器和度盘对径分划重合读数(一)分微尺测微器的读数方法1、应先调节读数显微镜调焦螺旋与反光镜使读数清晰亮度合适2、然后根据在分微尺上重叠的度盘分划线上的注记读出整度数3、再根据该分划线与分微尺上0注记之间的刻划读出分和秒。(秒值为估读且为6的倍数)(二)单平板玻璃测微器的读数方法望远镜瞄准目标后,先转动测微轮,使度盘上某一分划精确移至双指标线的中央,读取该分划的度盘读数,再在测微尺上根据单指标线读取30´以下的分、秒数,两数相加,即得完整的度盘读数一、DJ6光学经纬仪的构造如图3-2:1、照准部:望远镜、支架、横轴、竖直度盘、读数设备、照准部水准管和竖轴等组成。第二节第二节光学经纬仪光学经纬仪第三章角度测量第三章角度测量基座水平度盘照准部1—望远镜物镜;2—望远镜目镜;3—望远镜调焦螺旋;4—准星;5—照门;6—望远镜固定扳手;7—望远镜微动螺旋;8—竖直度盘;9—竖盘指标水准管;10—竖盘指标水准管反光镜;11—读数显微镜目镜;12—支架;13—水平轴;14—竖轴;15—照准部制动扳手;16—照准部微动螺旋;17—水准管;18—圆水准器;19—水平度盘;20—轴套固定螺旋;21—脚螺旋;22—基座;23—三角形底版;24—罗盘插座;25—度盘轴套;26—外轴;27—度盘旋转轴套28—竖盘指标水准管微动螺旋;29—水平度盘变换器;30—竖盘指标水准管;31—反光镜图3-2第二节第二节光学经纬仪光学经纬仪第三章角度测量第三章角度测量三、DJ2型光学经纬仪简介(一)特点(相对于DJ6):1、在结构上除望远镜的放大倍数较大,照准部水准管的灵敏度较高2、读数设备及读数方法不同3、在DJ2型光学经纬仪读数显微镜中,只能看到水平度盘和竖直度盘中的一种影象,(二)读数方法1、大窗为度盘的影象:先转动测微轮,使正、倒象的分划线精确重合,然后找出邻近的正、倒象相差180°的分划线,并注意正象应在左侧,倒象在右侧,此时便可读出度盘的度数,;再数出正象的分划线与倒象的分划线之间的格数,乘以度盘分划值的一半;最后从左边小窗中的测微尺上读取不足10´的分数和秒数,其中分数和10〞数根据单指标线的位置和注记数字直接读出,估读到0.1〞2、采用了数字化读数:左下侧小窗为测微窗,读数方法完全同第一种;右下侧小窗为度盘对径分划线重合后的影象,没有注记,但在读数时必须转动测微轮使上下线精确重合才可以读数;上面的小窗左侧的数字为度盘读数,中间偏下的数字为整10´的注记四、电子经纬仪简介第三节第三节经纬仪的使用经纬仪的使用第三章角度测量第三章角度测量主要特点:1.采用电子测角系统,实现了测角自动化、数字化,能将测量结果自动显示出来,减轻了劳动强度,提高了工作效率。2.可与光电测距仪组合成全站型电子速测仪,配合适当的接口可将观测的数据输入计算机,实现数据处理和绘图自动化。第三节第三节经纬仪的使用经纬仪的使用第三章角度测量第三章角度测量经纬仪的使用包括对中、整平、调焦和照准及读数四...
