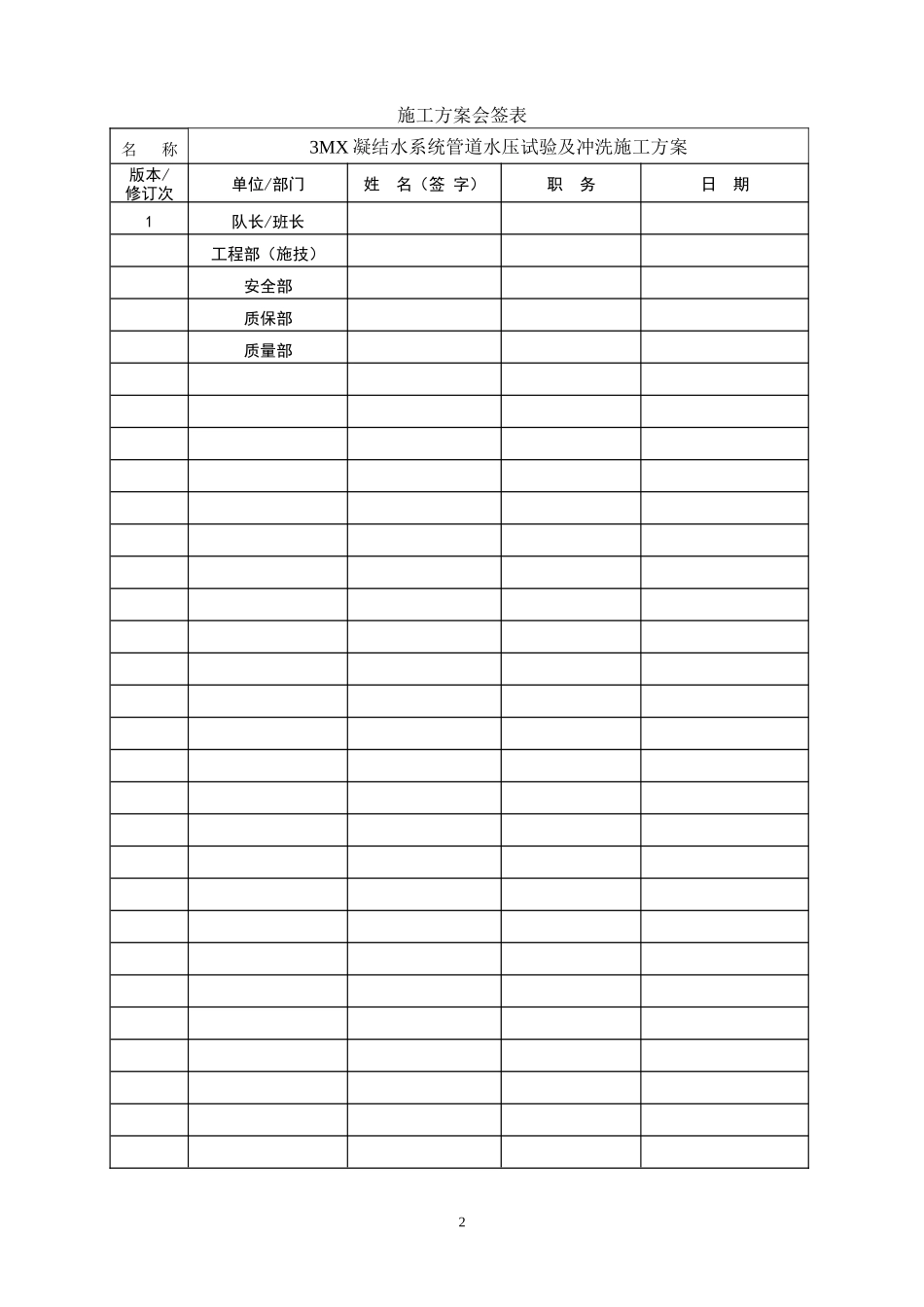

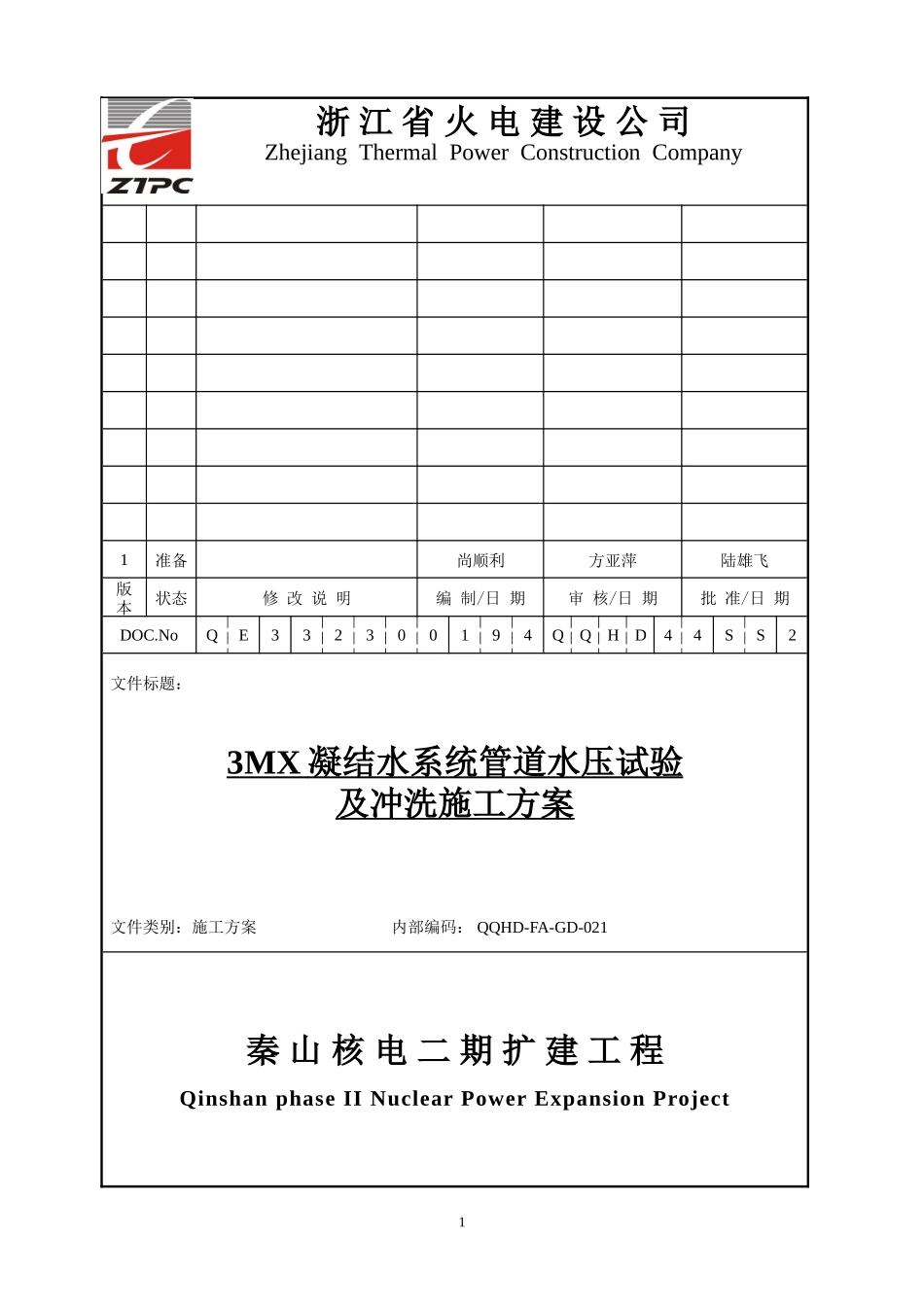

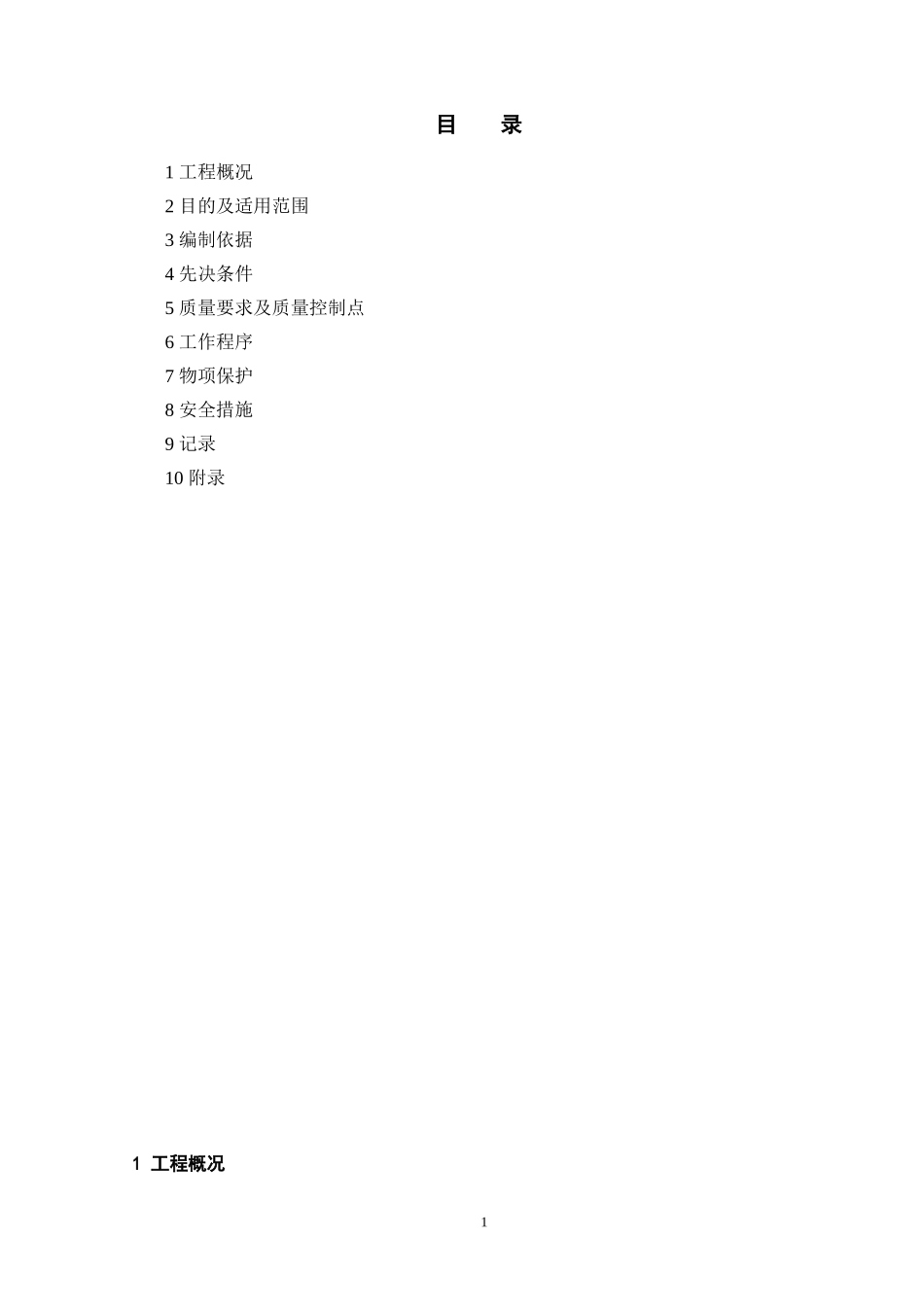

浙江省火电建设公司ZhejiangThermalPowerConstructionCompany1准备尚顺利方亚萍陆雄飞版本状态修改说明编制/日期审核/日期批准/日期DOC.NoQE332300194QQHD44SS2文件标题：3MX凝结水系统管道水压试验及冲洗施工方案文件类别：施工方案内部编码：QQHD-FA-GD-021秦山核电二期扩建工程QinshanphaseIINuclearPowerExpansionProject1施工方案会签表名称3MX凝结水系统管道水压试验及冲洗施工方案版本/修订次单位/部门姓名（签字）职务日期1队长/班长工程部（施技）安全部质保部质量部2目录1工程概况2目的及适用范围3编制依据4先决条件5质量要求及质量控制点6工作程序7物项保护8安全措施9记录10附录1工程概况1秦山二期扩建工程常规岛凝结水系统主要为除氧器提供合格的冷凝水及为有关设备提供减温水，主要包括凝结水管道、凝结水减温水管道、除氧器循环泵进出水管道，凝结水、减温水、除氧器循环泵出水管道（其中凝汽器放水管道及凝结水泵进口管道部参加水压试验，参照联系单免做水压试验）设计压力：2.5MPa，为确保该系统的严密不漏，须对该系统的有关管道进行水压试验，试验压力为3.75Mpa。其中凝结水泵、净凝结水泵1#、2#、3#低压加热器、气封冷却器不参与水压试验。由于该系统管道的冷凝水将最终进入核岛，因此对该系统的清洁度相对要求较高，为此对该系统的管道进行水冲洗。冲洗采用与凝结水精处理单元进行连通冲洗，冲洗前先利用凝结水泵上水，上水完成以后先进行凝结水系统的水压，水压完成后进行冲洗，其中净凝结水泵不参与冲洗，凝结水泵、气封冷却器、1#、2#、3#低压加热器均参与冲洗。水压试验及冲洗时采用生活水与补给水。水压及冲洗共需用水250m³左右。2适用范围及目的在系统安装后、调试前对管道及其附件进行清洗、试压，以清除管道内污物、杂质，检查管道强度和密封性，使系统达到规定的清洁度要求和强度试验要求，为系统调试创造条件。3编制依据3.1H300204S-J0601~J0606凝结水系统管道安装图3.4电力建设施工及验收技术规范（管道篇）DL5031－943.5火电施工质量检验及评定标准管道篇（1998年版）4先决条件4.1管道系统安装完毕，安装质量计划已关闭或列有尾项清单及遗留项清单，并符合设计要求及规范的有关规定；4.2支吊架安装工作完毕。经核算需要增加的临时支吊架及加固已安装完毕，排水设施检查完好，参加试压冲洗的设备已做好会签记录；4.3结束焊接工作，并经检验合格；4.4调节阀、止回阀已拆除，法兰连接的止回阀在法兰之间接临时管；4.5凝汽器有一定的水位（可以满足水压及冲洗所需）、除氧器进口已用堵板堵牢、补给水管道已可投用；4.6循环水管坑排污泵已投用（若未投用，应采用临时水泵排水）4.7试验用压力表经检验、校准正确；4.8具有完善的试验技术、安全和组织措施并经审查合格；4.9在水压试验前，应将支吊架锁定或垫牢固定好，以免因水重造成支吊架超载，影响支2吊架受损或变形。待正式运行时，将销子拔出。4.10机工具已准备齐全；4.11主要机工具及材料（在有效期内且检验合格，能正常使用）：名称及规格型号规格数量备注试压泵1台系统试压碳钢管PN2.5DN259m系统试压碳钢管PN2.5DN50100m水压、冲洗临时管使用弯头PN2.5DN50待定水压、冲洗临时管使用堵板PN2.5DN6003块除氧器、凝结水泵进口临时堵板堵板PN2.5DN2002块汽封冷却器进出口堵板堵板PN2.5DN6512块减温水凝汽器进口堵板堵板PN2.5DN253块凝结水泵密封水堵板压力表0~10Mpa2块系统水压4.11施工人员熟悉现场安装情况和施工方案，并已由技术人员进行技术交底；4.12各相关施工人员及质量安全人员已到位，职责明确；5工作程序5.1下列管道参加凝结水系统的水压试验凝结水泵出口管道净凝结水泵进出口管道气封冷却器进出口管道凝结水再循环管道凝结水减温水管道除氧器循环泵进出口管道凝结水流量调节阀门组管道NO.1低压加热器进口管道NO.1/NO.2低压加热器旁路管道NO.2低压加热器进口管道3NO.3低压加热器进出口管道NO.3低压加热器旁路管道下列管道不参加凝结水系统的水压试验凝结水进口管道（参加凝汽器灌水试验）凝汽器放水管道及凝汽器之间连通管道（参加凝汽器灌水试验）凝泵放空气管道（参加凝汽器灌水试验）除氧...
