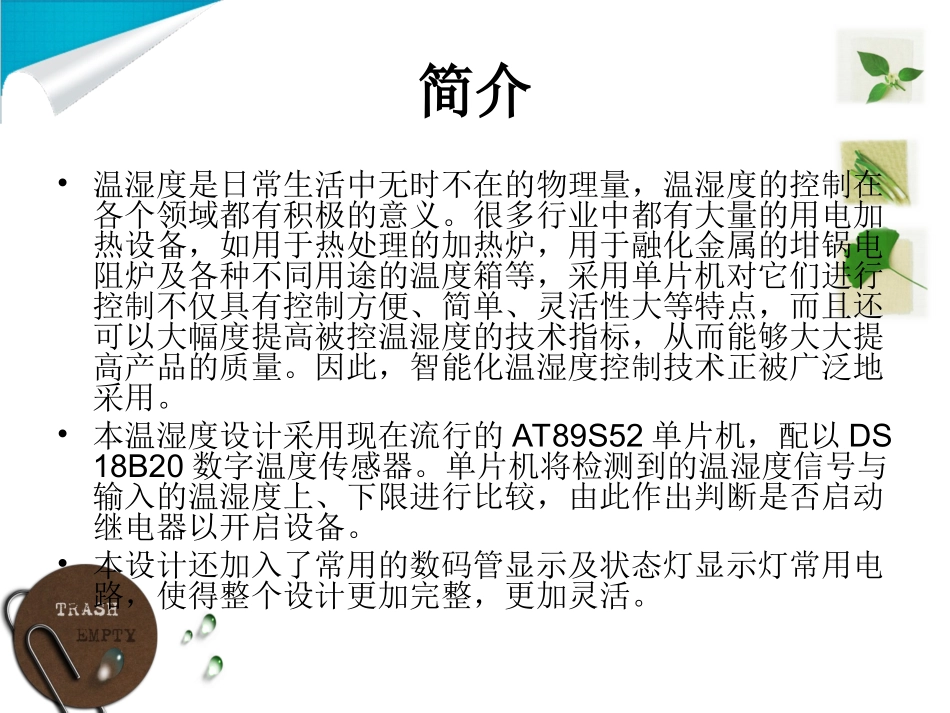

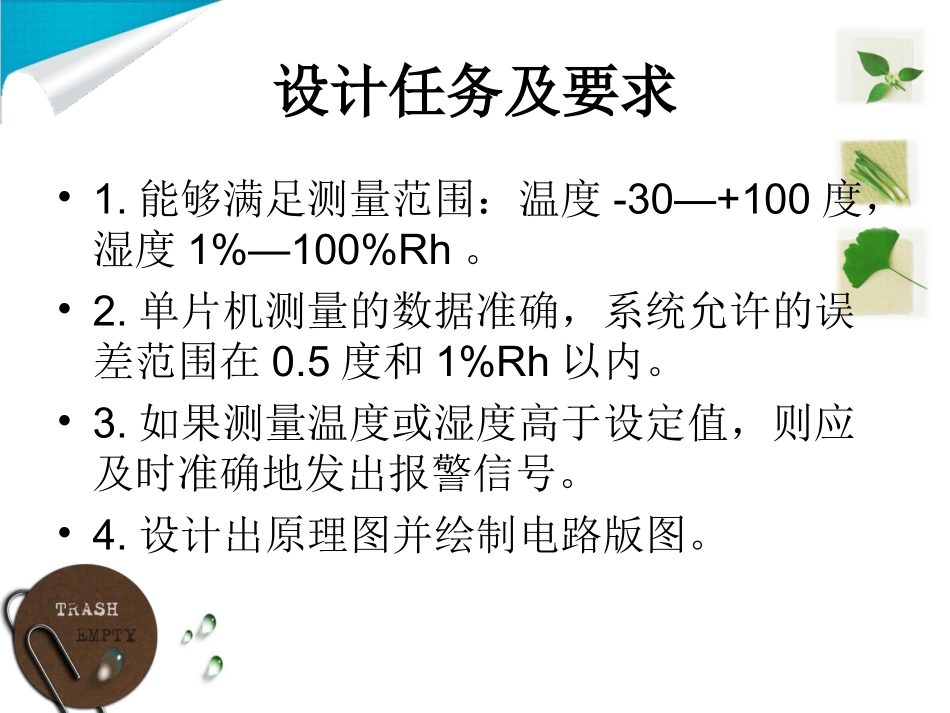

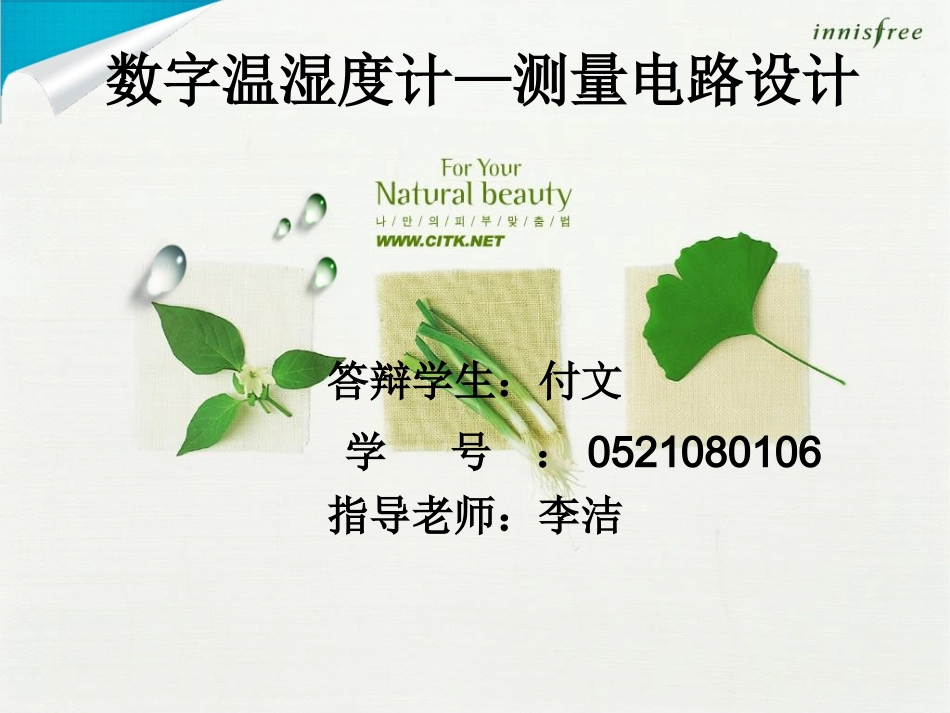

数字温湿度计—测量电路设计答辩学生：付文学号：0521080106指导老师：李洁设计任务及要求•1.能够满足测量范围：温度-30—+100度，湿度1%—100%Rh。•2.单片机测量的数据准确，系统允许的误差范围在0.5度和1%Rh以内。•3.如果测量温度或湿度高于设定值，则应及时准确地发出报警信号。•4.设计出原理图并绘制电路版图。简介•温湿度是日常生活中无时不在的物理量，温湿度的控制在各个领域都有积极的意义。很多行业中都有大量的用电加热设备，如用于热处理的加热炉，用于融化金属的坩锅电阻炉及各种不同用途的温度箱等，采用单片机对它们进行控制不仅具有控制方便、简单、灵活性大等特点，而且还可以大幅度提高被控温湿度的技术指标，从而能够大大提高产品的质量。因此，智能化温湿度控制技术正被广泛地采用。•本温湿度设计采用现在流行的AT89S52单片机，配以DS18B20数字温度传感器。单片机将检测到的温湿度信号与输入的温湿度上、下限进行比较，由此作出判断是否启动继电器以开启设备。•本设计还加入了常用的数码管显示及状态灯显示灯常用电路，使得整个设计更加完整，更加灵活。目录•第一章绪论•第二章总体设计方案与比较•第三章系统整体设计•第四章结论•第五章致谢第一章绪论•1.1温湿度控制系统设计的背景、发展历史及意义•随着微型计算机和传感器技术的迅速发展，自动检测领域发生了巨大变化，仓库的温度和湿度自动监测控制方面的研究有了明显的进展。美国、日本的仓库监测设施近20年来发展很快，他们结合本国条件做出了具有创新特色的成就，其中仓库环境调控技术均有较高水平，但其监控设备价格昂贵。我国近年引进了多达16个国家和地区的仓库环境控制系统，对吸收国外先进经验、推动仓库温度湿度自动检测产生了积极的作用，但多因能耗过大，造价高，品种未能配套，未能达到很好的效果。中国的仓库环境综合控制系统必须走适合中国国情的发展道路，在引进、消化、吸收国内外先进技术和科学管理的基础上，进行总结提高、集成创新、超前示范，既开发适宜我国经济发展水平，又能满足不同气候条件，接近或达到世界先进水平的智能化仓库监测系统。在专用品种、综合配套技术、贮运营销上，应该研制具有中国知识产权的产品和技术。•随着现代科技的发展，电子计算机已用于控制仓库环境。控制系统由中央控制装置、终端控制设备、传感器等组成。先编制出仓库存放粮食最优环境条件的管理程序表，存储于电子计算机的记忆装置中，电子计算机根据程序表确认、修正各仓库的参数，并给终端控制系统指令。终端控制设备向中央控制装置输送检测信息，根据中央控制装置的指令输出控制信号，使电器机械设备执行动作，实现粮食仓库的环境调节。该种系统可以达到自动控制降温、除湿、通风。根据需要，通过键盘将信息输入中央管理室，根据情况可随时调节仓库温度。•温度和湿度的测量和控制是许多行业的重要工作目标之一，不论是粮食仓库、中药材仓库，还是图书保存，都需要有规定的温度和湿度，然而温度和湿度却是最不易保障的指标，针对这一情况，研制可靠且实用的温度和湿度检测与控制系统就显得非常重要。随着工业的发展，需要对温湿度控制的场合越来越多。对粮仓而言，温湿度的高低对粮食的质量影响很大，温湿度过高会使粮食变质，湿度过大会使霉菌和害虫滋生。由于温湿度的检测控制不当，可能使我们导致无法估计的经济损失。为保证日常工作的顺利进行，首要问题是加强粮仓内温度与湿度的监测工作，但传统的方法是用湿度表、毛发湿度表、双金属式测量计和湿度试纸等测试器材，通过人工进行检测，对不符合温度和湿度要求的库房进行通风、去湿和降温等工作。这种人工测试方法费时费力、效率低，且测试的温度及湿度误差大，随机性大。因此我们需要一种造价低廉、使用方便且测量准确的温湿度测量仪。温湿度控制系统的目的与功能•温湿度控制系统的目的•本设计的内容是温湿度测试控制系统，控制对象是温湿度。温湿度控制在日常生活及工业领域应用相当广泛，比如温室、水池、发酵缸、电源等场所的温湿度控制。而以往温湿度控制是由人工完成的而且不够重视，其实在很多场所温湿度都需要监控以防...
