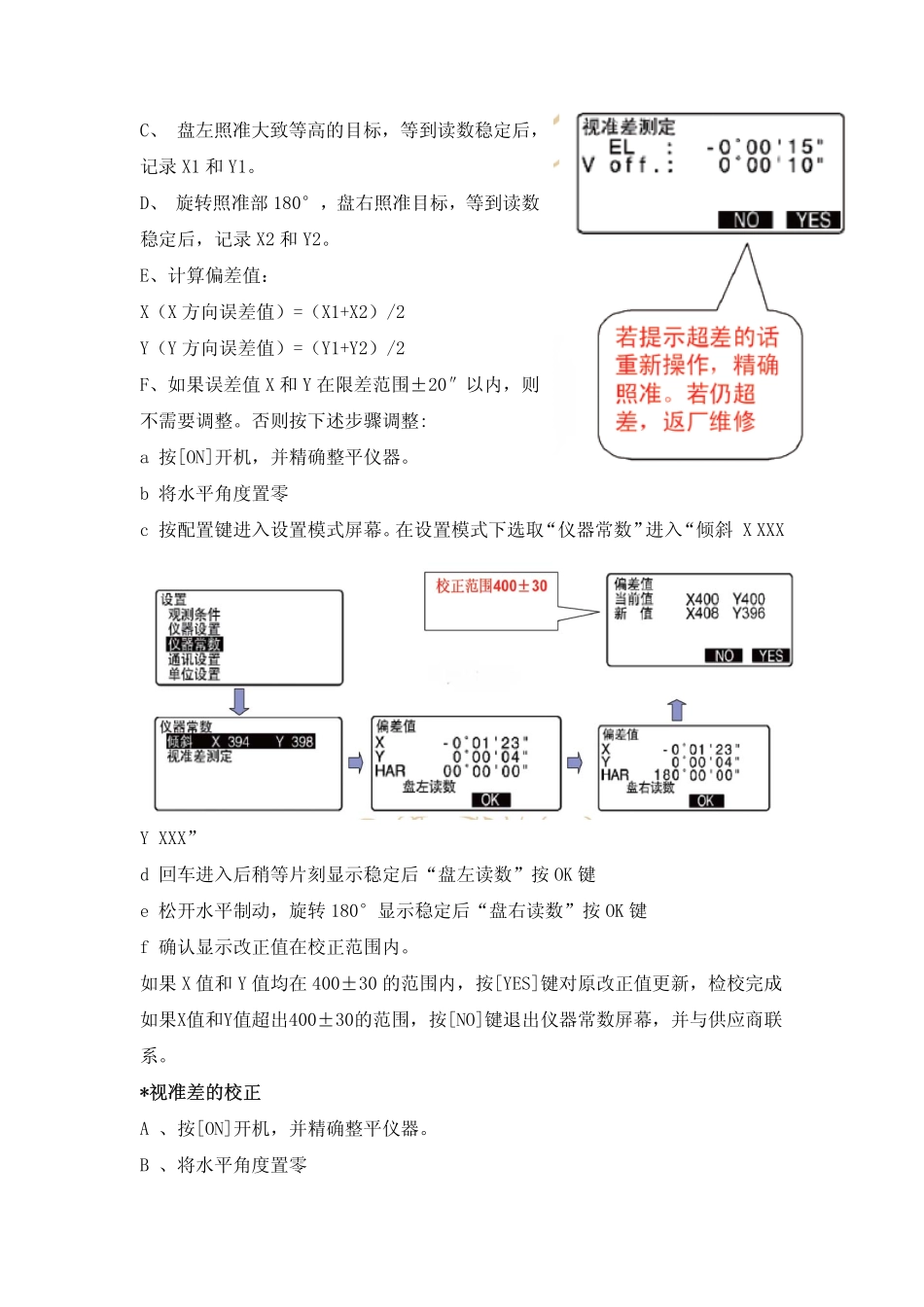

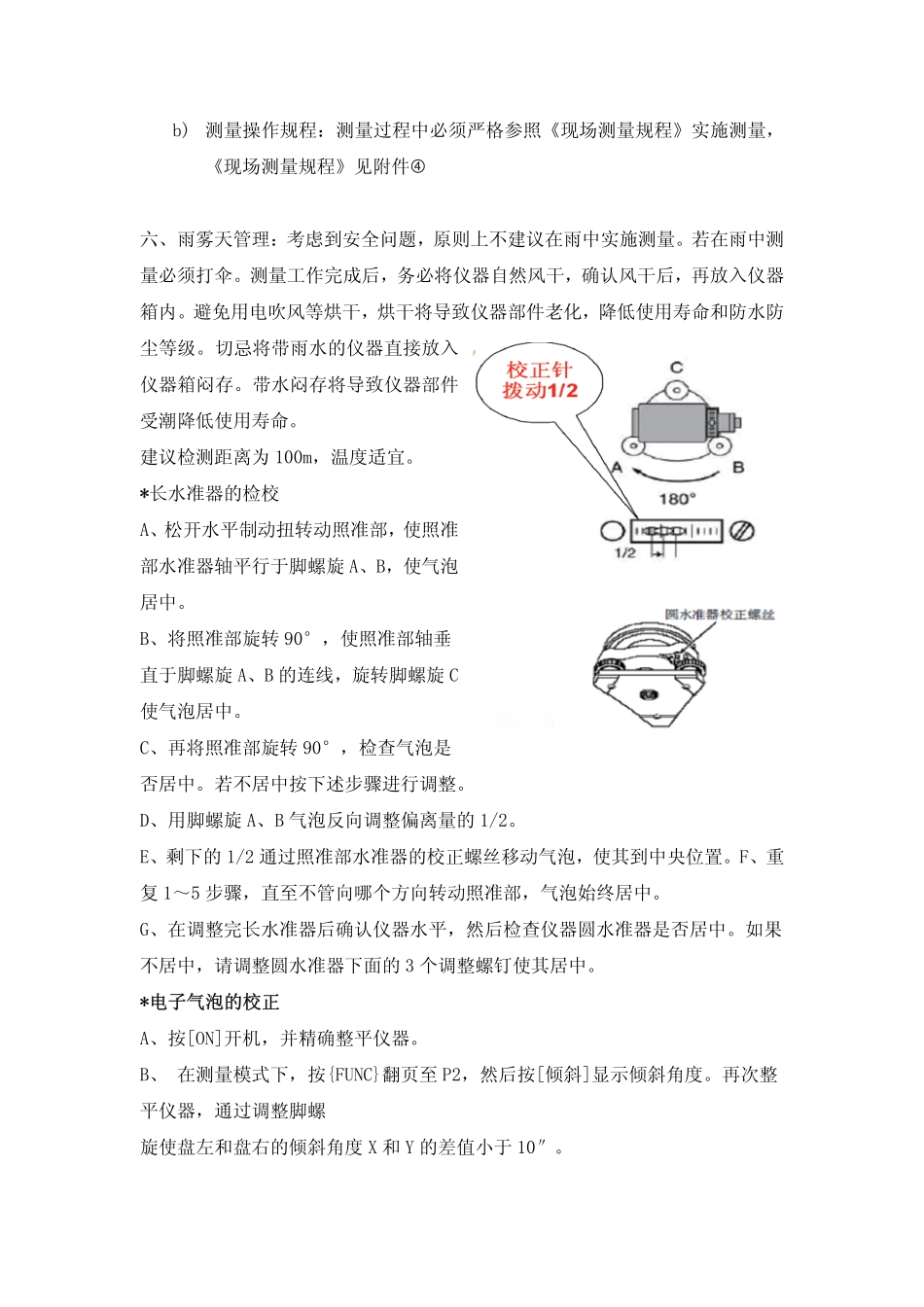

全站仪管理措施前言:全站仪是精度管理重要的工具,必须严格管理,必须对仪器的精度进行确认,规范操作人员的行为标准,以保证测量结果的准确性。适用范围:仪器使用人员,仪器管理人员一、年度管理:1、全站仪是一种精密的测量工具,对于全站仪需要进行定期的维护和检定,年度检定需要交由国家承认的检定机构检定,船厂可以由管理部门统一将仪器送检。2、由于国家检定机构不提供反射片加常数的检校,发射片加常数的年检工作需提交供应商检校。二、季度管理:全站仪使用过程中因为各种原因会造成其测量误差变大,季度交替温度气压有较大变化,需要做一下两项仪器的精度管理工作:1、需要对仪器的温度气压做出改正。船厂人员可在仪器的EDM设置中进行温度气压调整。2、同时因为长期使用,全站仪的各项精度参数发生变化,需要对仪器测角、测距、电子补偿器进行检校。测角、测距、电子补偿器检校的操作规程见附件�。三、月管理:月管理的主要工作是对仪器的工作状态进行确认,定期的检查使测量人员对仪器状态更有把握,从而保证测量精度。对全站仪各项参数做确认工作的操作规程见附件�四、周管理:主要是对仪器的主机做清洁保养工作,保证仪器的整洁度,避免粉尘等有害物质长期积累对仪器造成的腐蚀伤害。清洁保养工作的操作规程见附件五、每天管理:a)测前精度确认:每天测量前按照《测前精度确认规程》对仪器精度工作状态进行确认。之后,才可开展测量工作。《测前精度确认规程》参见附件�.b)测量操作规程:测量过程中必须严格参照《现场测量规程》实施测量,《现场测量规程》见附件�六、雨雾天管理:考虑到安全问题,原则上不建议在雨中实施测量。若在雨中测量必须打伞。测量工作完成后,务必将仪器自然风干,确认风干后,再放入仪器箱内。避免用电吹风等烘干,烘干将导致仪器部件老化,降低使用寿命和防水防尘等级。切忌将带雨水的仪器直接放入仪器箱闷存。带水闷存将导致仪器部件受潮降低使用寿命。建议检测距离为100m,温度适宜。*长水准器的检校A、松开水平制动扭转动照准部,使照准部水准器轴平行于脚螺旋A、B,使气泡居中。B、将照准部旋转90°,使照准部轴垂直于脚螺旋A、B的连线,旋转脚螺旋C使气泡居中。C、再将照准部旋转90°,检查气泡是否居中。若不居中按下述步骤进行调整。D、用脚螺旋A、B气泡反向调整偏离量的1/2。E、剩下的1/2通过照准部水准器的校正螺丝移动气泡,使其到中央位置。F、重复1~5步骤,直至不管向哪个方向转动照准部,气泡始终居中。G、在调整完长水准器后确认仪器水平,然后检查仪器圆水准器是否居中。如果不居中,请调整圆水准器下面的3个调整螺钉使其居中。*电子气泡的校正A、按[ON]开机,并精确整平仪器。B、在测量模式下,按{FUNC}翻页至P2,然后按[倾斜]显示倾斜角度。再次整平仪器,通过调整脚螺旋使盘左和盘右的倾斜角度X和Y的差值小于10″。C、盘左照准大致等高的目标,等到读数稳定后,记录X1和Y1。D、旋转照准部180°,盘右照准目标,等到读数稳定后,记录X2和Y2。E、计算偏差值:X(X方向误差值)=(X1+X2)/2Y(Y方向误差值)=(Y1+Y2)/2F、如果误差值X和Y在限差范围±20″以内,则不需要调整。否则按下述步骤调整:a按[ON]开机,并精确整平仪器。b将水平角度置零c按配置键进入设置模式屏幕。在设置模式下选取“仪器常数”进入“倾斜XXXXYXXX”d回车进入后稍等片刻显示稳定后“盘左读数”按OK键e松开水平制动,旋转180°显示稳定后“盘右读数”按OK键f确认显示改正值在校正范围内。如果X值和Y值均在400±30的范围内,按[YES]键对原改正值更新,检校完成如果X值和Y值超出400±30的范围,按[NO]键退出仪器常数屏幕,并与供应商联系。*视准差的校正A、按[ON]开机,并精确整平仪器。B、将水平角度置零C、按配置键进入设置模式屏幕。在设置模式下选取“仪器常数”进入视准差测定屏幕D、盘左精确照准一参考点后按[OK]键E、旋转仪器照准部180°,盘右精确照准同一参考点后按[OK]键。F、按[YES]键确认所测定的视准差改正数;按[NO]键放弃所测定的视准差改正数。附件�准备工具软毛刷,用于仪器表面及缝隙处灰尘清洁。清洁膏,用于仪器外壳上...
