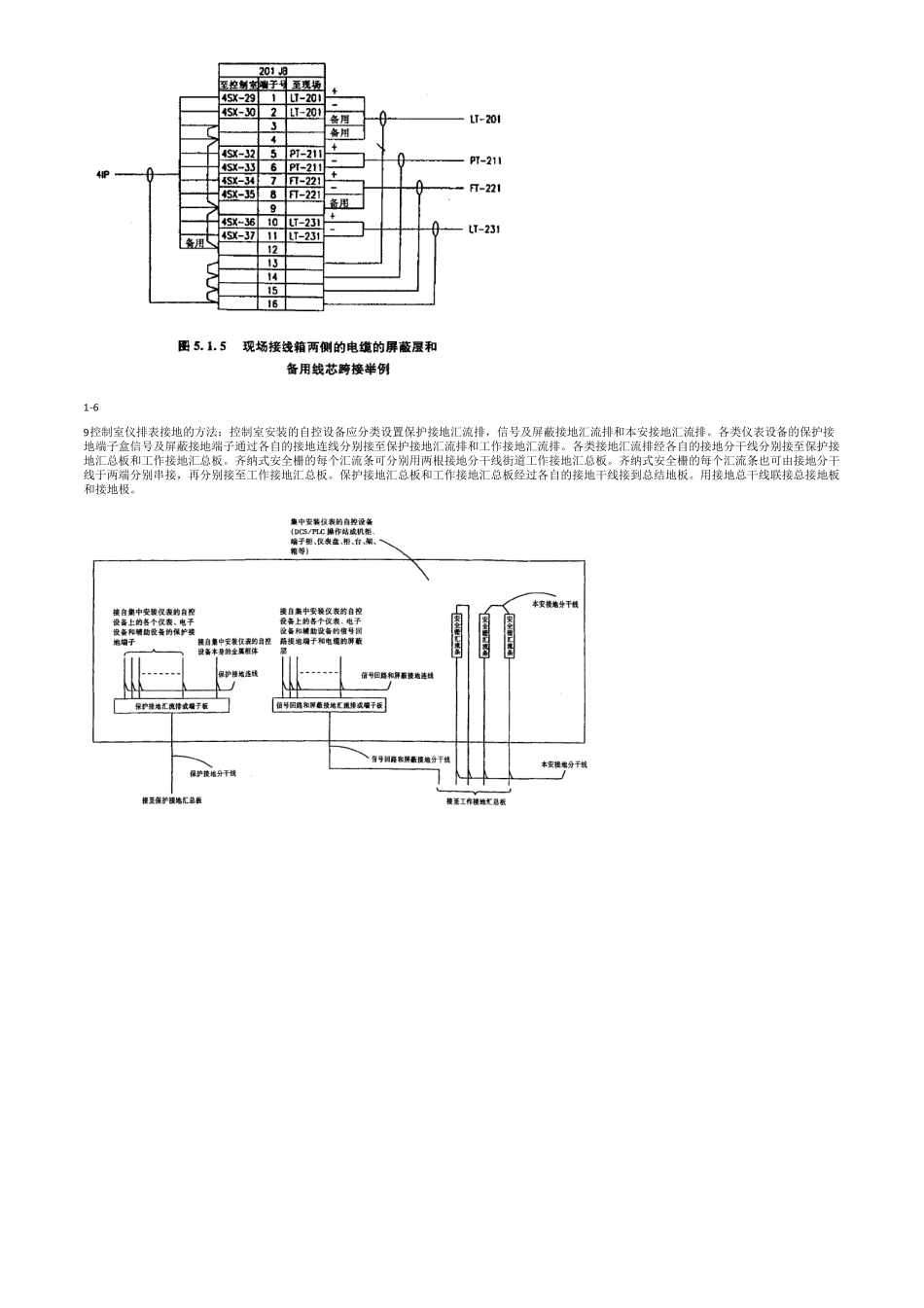

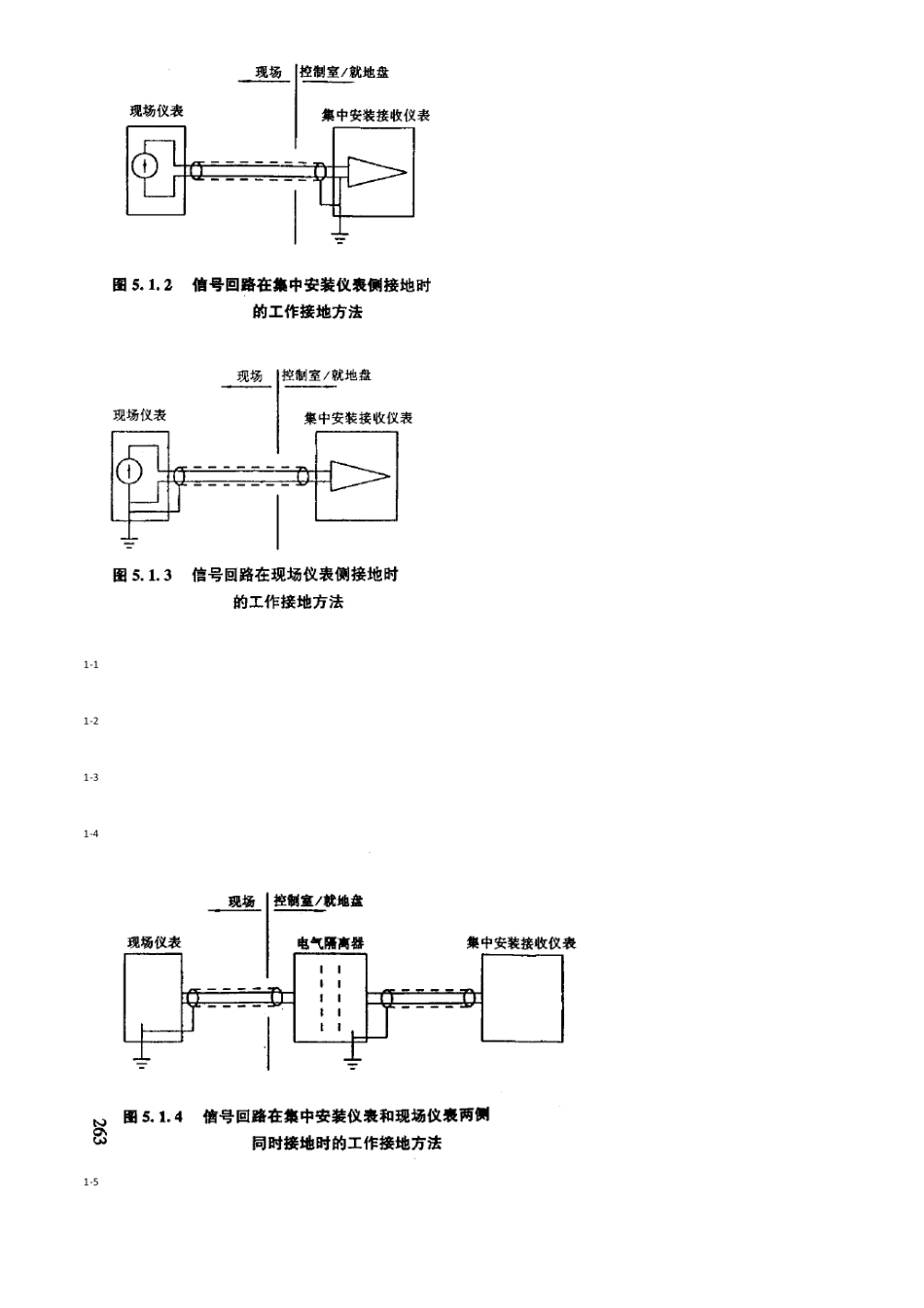

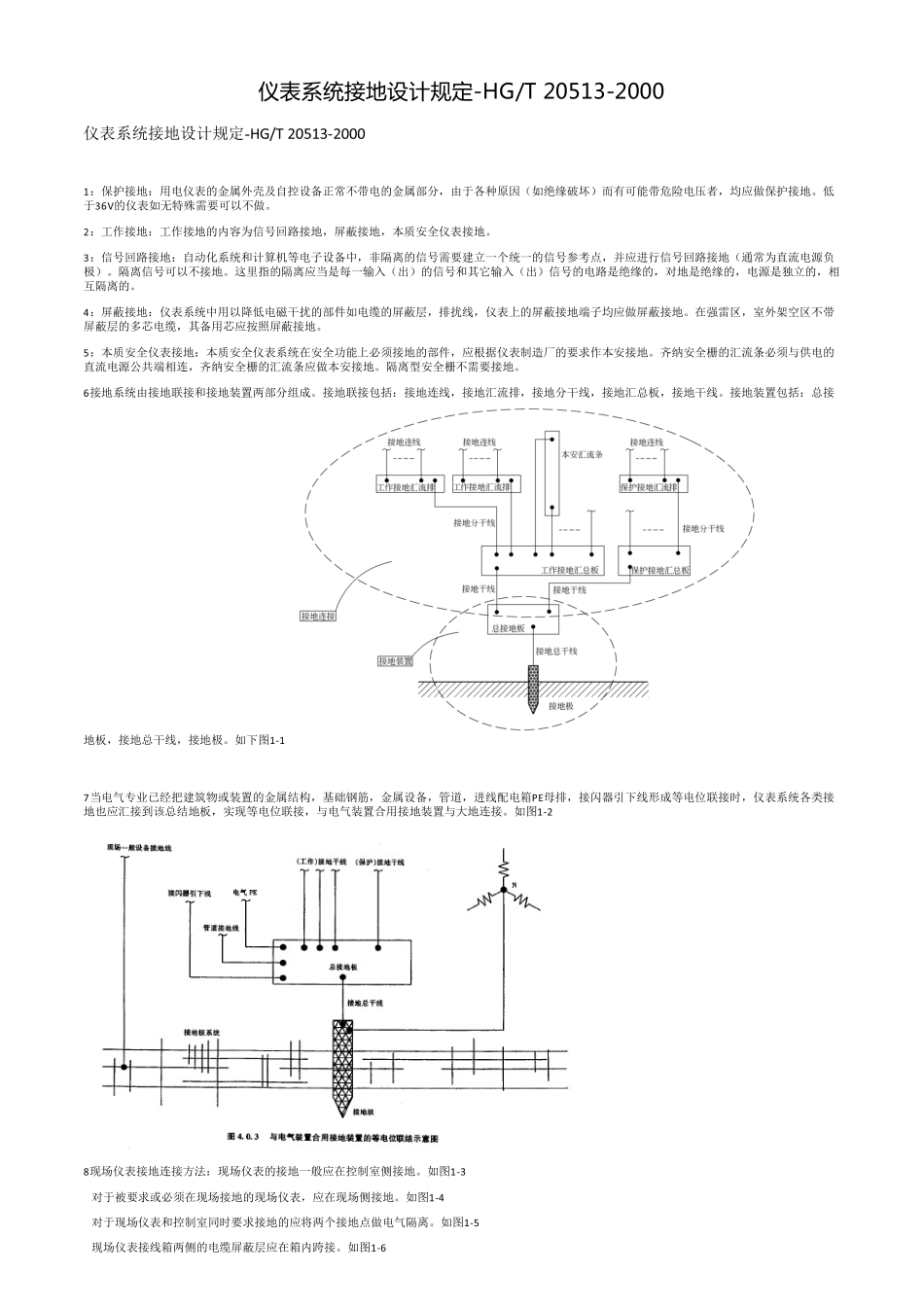

仪表系统接地设计规定-HG/T20513-2000仪表系统接地设计规定-HG/T20513-20001：保护接地：用电仪表的金属外壳及自控设备正常不带电的金属部分，由于各种原因（如绝缘破坏）而有可能带危险电压者，均应做保护接地。低于36V的仪表如无特殊需要可以不做。2：工作接地：工作接地的内容为信号回路接地，屏蔽接地，本质安全仪表接地。3：信号回路接地：自动化系统和计算机等电子设备中，非隔离的信号需要建立一个统一的信号参考点，并应进行信号回路接地（通常为直流电源负极）。隔离信号可以不接地。这里指的隔离应当是每一输入（出）的信号和其它输入（出）信号的电路是绝缘的，对地是绝缘的，电源是独立的，相互隔离的。4：屏蔽接地：仪表系统中用以降低电磁干扰的部件如电缆的屏蔽层，排扰线，仪表上的屏蔽接地端子均应做屏蔽接地。在强雷区，室外架空区不带屏蔽层的多芯电缆，其备用芯应按照屏蔽接地。5：本质安全仪表接地：本质安全仪表系统在安全功能上必须接地的部件，应根据仪表制造厂的要求作本安接地。齐纳安全栅的汇流条必须与供电的直流电源公共端相连，齐纳安全栅的汇流条应做本安接地。隔离型安全栅不需要接地。6接地系统由接地联接和接地装置两部分组成。接地联接包括：接地连线，接地汇流排，接地分干线，接地汇总板，接地干线。接地装置包括：总接地板，接地总干线，接地极。如下图1-17当电气专业已经把建筑物或装置的金属结构，基础钢筋，金属设备，管道，进线配电箱PE母排，接闪器引下线形成等电位联接时，仪表系统各类接地也应汇接到该总结地板，实现等电位联接，与电气装置合用接地装置与大地连接。如图1-28现场仪表接地连接方法：现场仪表的接地一般应在控制室侧接地。如图1-3对于被要求或必须在现场接地的现场仪表，应在现场侧接地。如图1-4对于现场仪表和控制室同时要求接地的应将两个接地点做电气隔离。如图1-5现场仪表接线箱两侧的电缆屏蔽层应在箱内跨接。如图1-61-11-21-31-41-51-69控制室仪排表接地的方法：控制室安装的自控设备应分类设置保护接地汇流排，信号及屏蔽接地汇流排和本安接地汇流排。各类仪表设备的保护接地端子盒信号及屏蔽接地端子通过各自的接地连线分别接至保护接地汇流排和工作接地汇流排。各类接地汇流排经各自的接地分干线分别接至保护接地汇总板和工作接地汇总板。齐纳式安全栅的每个汇流条可分别用两根接地分干线街道工作接地汇总板。齐纳式安全栅的每个汇流条也可由接地分干线于两端分别串接，再分别接至工作接地汇总板。保护接地汇总板和工作接地汇总板经过各自的接地干线接到总结地板。用接地总干线联接总接地板和接地极。9联接电阻：从仪表设备的接地端子到总接地板之间导体及连接点电阻的总和称为联接电阻。仪表系统的接地联接电阻不应大于1欧姆。bbbbb10接地极的电位通过接地极流入大地的电流之比称为接地极对地电阻。11接地极对地电阻和总接地板，接地总干线及接地总干线两端的连接点电阻之和称为接地电阻。仪表系统的接地电阻不应大于4欧姆。12接地线的规格：接地系统的导线应采用多股绞合铜芯绝缘电线和电缆。接地连线：1-2.5mm²接地分干线：4-16mm²接地干线：10-25mm²接地总干线：16-50mm²13接地汇流排，联接板规格：接地汇流排宜采用25mm²*6mm²的铜条制作。也可用接线端子组合而成。接地汇总板和总结地板应采用铜板制作。铜板厚度不应小于6mm，长宽尺寸按需要确定。14接地连接结构要求：所有接地连接线在接到接地汇流排前均应良好绝缘；所有接地分干线在接到接地汇总板前均应良好绝缘；所有接地干线在接到总结地板前均应良好绝缘。接地汇流排接地汇总板总结地板应用绝缘支架固定。接地系统的各种连接应保证良好的导电性能。接地连线，接地分干线等均应采用铜接线片或镀锌钢制螺栓，并采用防松和防滑脱件，保证连接牢固可靠，或采用焊接。15接地系统连接标识：16接地联接由仪表专业负责；接地装置宜由电气专业负责。当电气专业对建筑物或装置未做等电位联接时，仪表系统的保护接地应接到电气专业的保护接地，工作接地采用独立的接地体并与电气专业接地体相距5m以上。1-7
