液压基础知识 换向阀VIP免费

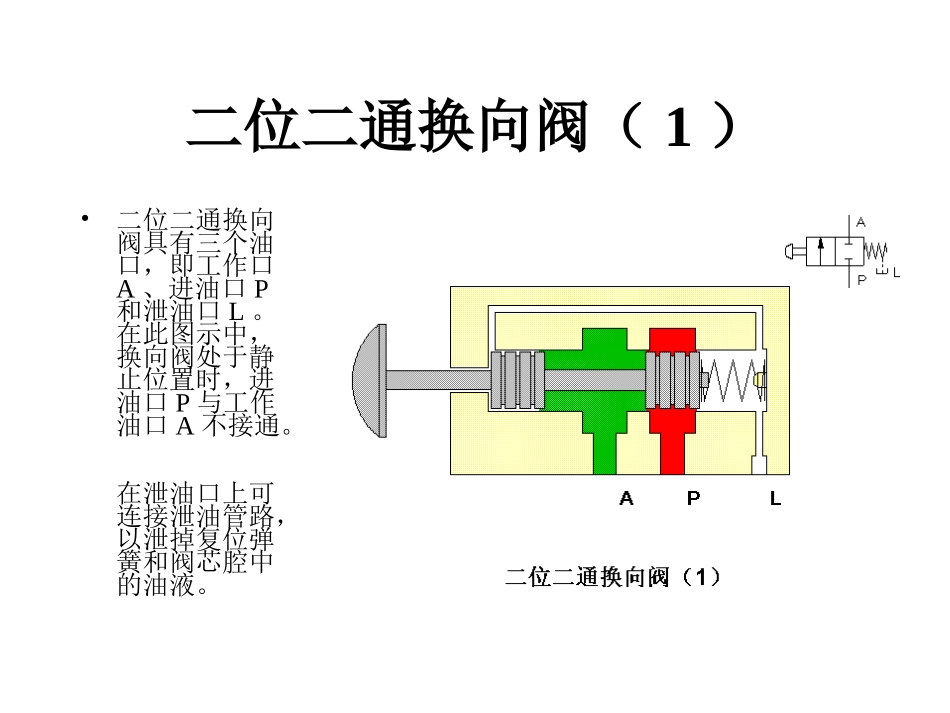

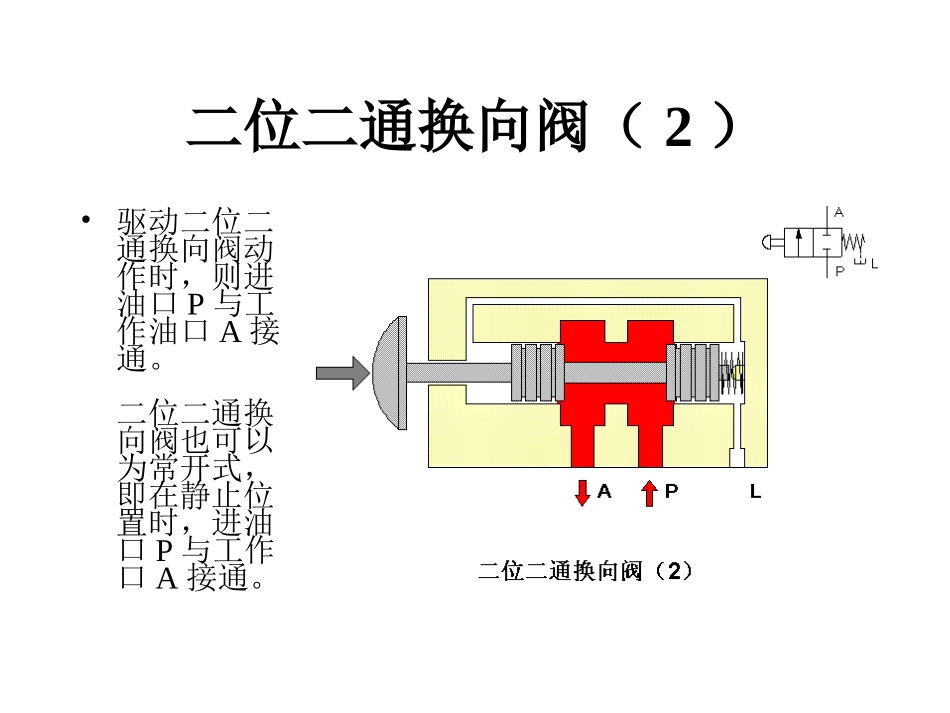

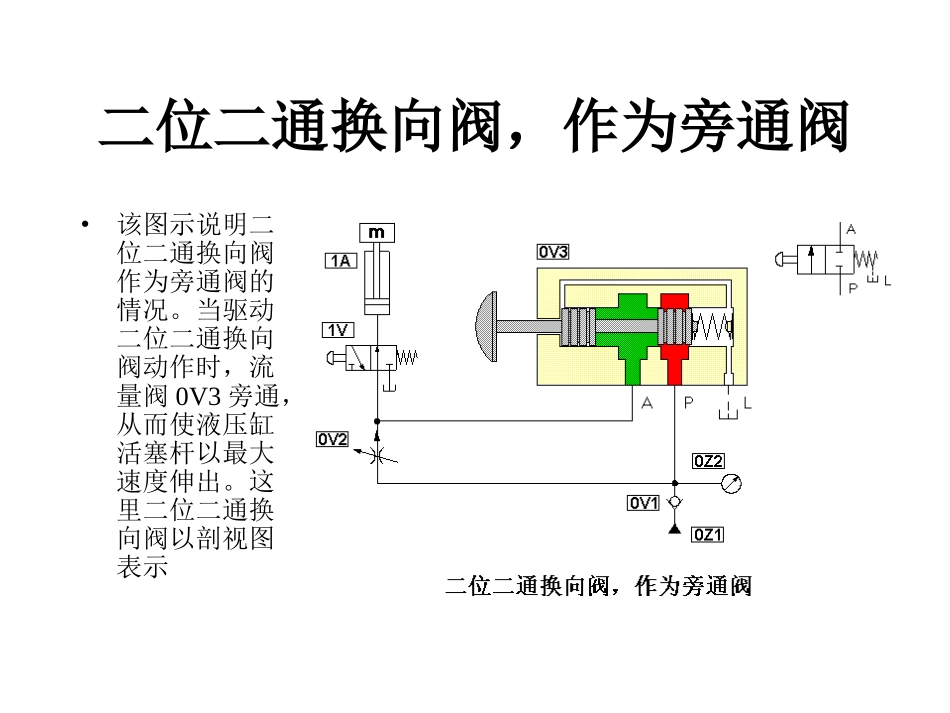

二位二通换向阀（1）•二位二通换向阀具有三个油口，即工作口A、进油口P和泄油口L。在此图示中，换向阀处于静止位置时，进油口P与工作油口A不接通。在泄油口上可连接泄油管路，以泄掉复位弹簧和阀芯腔中的油液。二位二通换向阀（2）•驱动二位二通换向阀动作时，则进油口P与工作油口A接通。二位二通换向阀也可以为常开式，即在静止位置时，进油口P与工作口A接通。二位二通换向阀，作为旁通阀•该图示说明二位二通换向阀作为旁通阀的情况。当驱动二位二通换向阀动作时，流量阀0V3旁通，从而使液压缸活塞杆以最大速度伸出。这里二位二通换向阀以剖视图表示回路图：二位二通换向阀，作为旁通阀•该回路图与上述图示相同，不过，这里二位二通换向阀以图形符号表示。回路图：二位二通换向阀，直接控制液压缸•当二位二通换向阀处于静止位置时，液压缸活塞杆伸出。如果驱动二位二通换向阀0V1动作，则工作油液直接回油箱，液压缸活塞杆在外负载作用下回缩；如果二位二通换向阀0V1不动作，则系统工作压力由溢流阀0V2设定，液压缸活塞杆伸出。在二位二通换向阀的静止位置，液压泵出口压力为溢流阀0V2的设定压力，这常导致系统发热。回路图：液压泵卸荷•该回路图说明二位二通换向阀作为旁通阀，以对液压泵卸荷的情况。如果驱动二位二通换向阀动作，则液压泵处于卸荷状态。此液压回路的一个应用就是与三位四通换向阀（中位机能为O型）结合，工作时对液压泵卸荷回路图：压力选择回路•该回路图说明二位二通换向阀作为选择开关，以使系统具有两种不同的设定压力。如果驱动二位二通换向阀动作，则系统工作压力取决于第二个溢流阀的设定压力。二位三通换向阀（开关阀原理）（1）•二位三通换向阀具有三个油口，即工作油口A、进油口P和回油口T。工作油液可从进油口P流向工作油口A，或者从工作油口A流向回油口T，在上述两种情况下，未接通的油口处于关闭状态。在图示静止位置，进油口P关闭，而工作油口A与回油口T接通。二位三通换向阀（开关阀原理）（2）•当驱动二位三通换向阀动作时，进油口P与工作油口接通，而回油口T关闭。二位三通换向阀也可以为常开式，即在静止位置时，进油口P与工作口A接通，而回油口T则关闭。二位三通换向阀，直接控制液压缸•该图示表示二位三通换向阀直接控制单作用液压缸，这里二位三通换向阀以剖视图表示。当驱动二位三通换向阀动作时，液压缸活塞杆伸出，此时单向阀用于保护液压泵。回路图：二位三通换向阀，直接控制液压缸•该回路图与上述图示相同，不过，这里二位三通换向阀以图形符号表示。二位三通换向阀•动画演示了驱动和释放二位三通换向阀动作的情况，这可相应引起液压缸活塞杆伸出和回缩。二位三通换向阀（滑阀原理）（1）•二位三通换向阀具有三个油口，即工作油口A、进油口P和回油口T。工作油液可从进油口P流向工作油口A，或者从工作油口A流向回油口T，在上述两种情况下，未接通的油口处于关闭状态。在图示静止位置，进油口P关闭，而工作油口A与回油口T接通。二位三通换向阀（滑阀原理）（2）•当驱动二位三通换向阀动作时，进油口P与工作油口接通，而回油口T关闭。二位三通换向阀也可以为常闭式，即在静止位置时，进油口P关闭，而工作口A则与回油口T接通。二位三通换向阀，作为选择开关•二位三通换向阀除了用于直接控制液压缸外，还可用作选择开关。在这种情况下，回油口T与被切换的元件连接。该回路图表示不同开度流量阀之间以及加热与冷却之间的切换方式。在回路图中，二位三通换向阀可按图形符号绘制。二位四通换向阀，二台肩（1）•二位四通换向阀具有四个油口，即工作油口A和B、进油口P及回油口T。进油口P总是与一个工作油口（A或B）接通，而另一个工作油口（B或A）则与回油口T接通。在图示静止位置，进油口P与工作油口B接通，而工作油口A则与回油口T接通。与带三台肩的二位四通换向阀相反，带二台肩的二位四通换向阀无泄油口L二位四通换向阀，二台肩（2）•当驱动二位四通换向阀动作时，进油口P与工作口A接通，而工作口B则与回油口T接通。二位四通换向阀也可以为常开式，即在静止位置时，进油口P与工作口A接通，而工作口B则与回油口T接通。二位...
