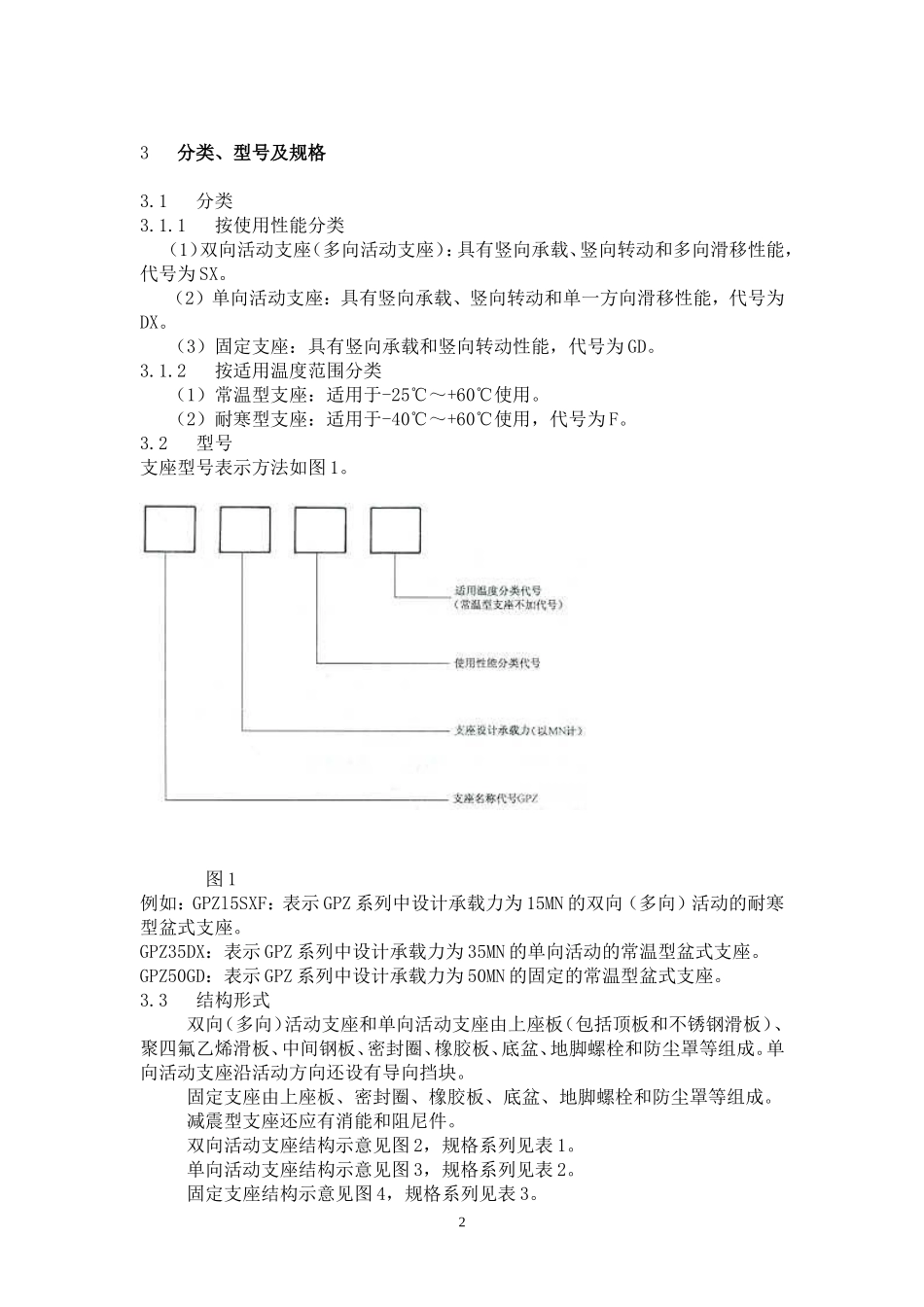

中华人民共和国交通行业标准JT391-1999公路桥梁盆式橡胶支座代替JT3141-90Pot-typeelastomericpadbearingforhighwaybridge1范围本标准规定了公路桥梁盆式橡胶支座的产品规格、分类、型号、技术要求、试验方法、检验规则、标志、包装、储存、运输的要求及安装养护注意事项。本标准适用于承载力为0.8MN～60MN的桥梁盆式橡胶支座（以下简称盆式支座）。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB527-83硫化橡胶物理试验方法的一般要求GB/T528-92硫化橡胶和热塑性橡胶拉伸性能的测定GB700－88碳素结构钢GB1033-86塑料密度和相对密度试验方法GB/Tl039-92塑料力学性能试验方法总则GB/T1O40-92塑料拉伸性能试验方法GB/Tll84-1996形状和位置公差未注公差的规定GB/T1682-94硫化橡胶低温脆性的测定——单试样法GB/T18O4-92一般公差线性尺寸的未注公差GB2041-89黄铜板GB/T3280-92不锈钢冷轧钢板GB3512-83橡胶热空气老化试验方法GB6031-85硫化橡胶国际硬度的测定（30一85IRHD常规试验法）GB7233-87铸钢件超声探伤及质量评级方法GB7759-87硫化橡胶在常温和高温下恒定形变压缩永久变形的测定GB7762-37硫化橡胶耐臭氧老化试验静态拉伸试验方法GB/T8923-88涂装前钢材表面锈蚀等级和除锈等级GB/11352-89一般工程用铸造碳钢件JB/T5943-91工程机械焊接件通用技术条件HG/T2502-935201硅脂13分类、型号及规格3.1分类3.1.1按使用性能分类（1）双向活动支座（多向活动支座）：具有竖向承载、竖向转动和多向滑移性能，代号为SX。（2）单向活动支座：具有竖向承载、竖向转动和单一方向滑移性能，代号为DX。（3）固定支座：具有竖向承载和竖向转动性能，代号为GD。3.1.2按适用温度范围分类（1）常温型支座：适用于-25℃～+60℃使用。（2）耐寒型支座：适用于-40℃～+60℃使用，代号为F。3.2型号支座型号表示方法如图1。图1例如：GPZl5SXF：表示GPZ系列中设计承载力为15MN的双向（多向）活动的耐寒型盆式支座。GPZ35DX：表示GPZ系列中设计承载力为35MN的单向活动的常温型盆式支座。GPZ50GD：表示GPZ系列中设计承载力为50MN的固定的常温型盆式支座。3.3结构形式双向（多向）活动支座和单向活动支座由上座板（包括顶板和不锈钢滑板）、聚四氟乙烯滑板、中间钢板、密封圈、橡胶板、底盆、地脚螺栓和防尘罩等组成。单向活动支座沿活动方向还设有导向挡块。固定支座由上座板、密封圈、橡胶板、底盆、地脚螺栓和防尘罩等组成。减震型支座还应有消能和阻尼件。双向活动支座结构示意见图2，规格系列见表1。单向活动支座结构示意见图3，规格系列见表2。固定支座结构示意见图4，规格系列见表3。2图2图3图4表1双向活动支座规格系列支座规格GPZ0.8SXGPZ1SXGPZ1.25SXGPZ1.5SX设计承载力/允许最大承载力（MN）0.8/0.881/1.11.25/1.3751.5/1.65位移（mm）顺桥向±50；±100；±150±50；±100；±150±50；±100；±150±50；±100；±150横桥向±40±40±40±40支座规格GPZ2SXGPZ2.5SXGPZ3SXGPZ3.5SX设计承载力/允许最大承载力（MN）2/2.22.5/2.753/3.33.5/3.85位移（mm）顺桥向±50；±100；±150±50；±100；±150±50；±100；±150±50；±100；±2003横桥向±40±40±40±40支座规格GPZ4SXGPZ5SXGPZ6SXGPZ7SX设计承载力/允许最大承载力（MN）4/4.45/5.56/6.67/7.7位移（mm）顺桥向±100；±150；±200±100；±150；±200±100；±150；±200±100；±150；±200横桥向±40±40±40±40支座规格GPZ8SXGPZ9SXGPZ10SXGPZ12.5SX设计承载力/允许最大承载力（MN）8/8.89/9.910/1112.5/13.75位移（mm）顺桥向±100；±150；±200±100；±150；±200±150；±200；±250±150；±200；±250横桥向±40±40±40±40支座规格GPZ15SXGPZ17.5SXGPZ20SXGPZ22.5SX设计承载力/允许最大承载力（MN）15/16.517.5/19.2520/2222.5/24.75位移（mm）顺桥向±150；±200；±250±150；±200；±250±150；±200；±250±150；±200；±250横桥向±40±40±40±40支座规格GPZ25SXGPZ27.5SXGPZ30...
