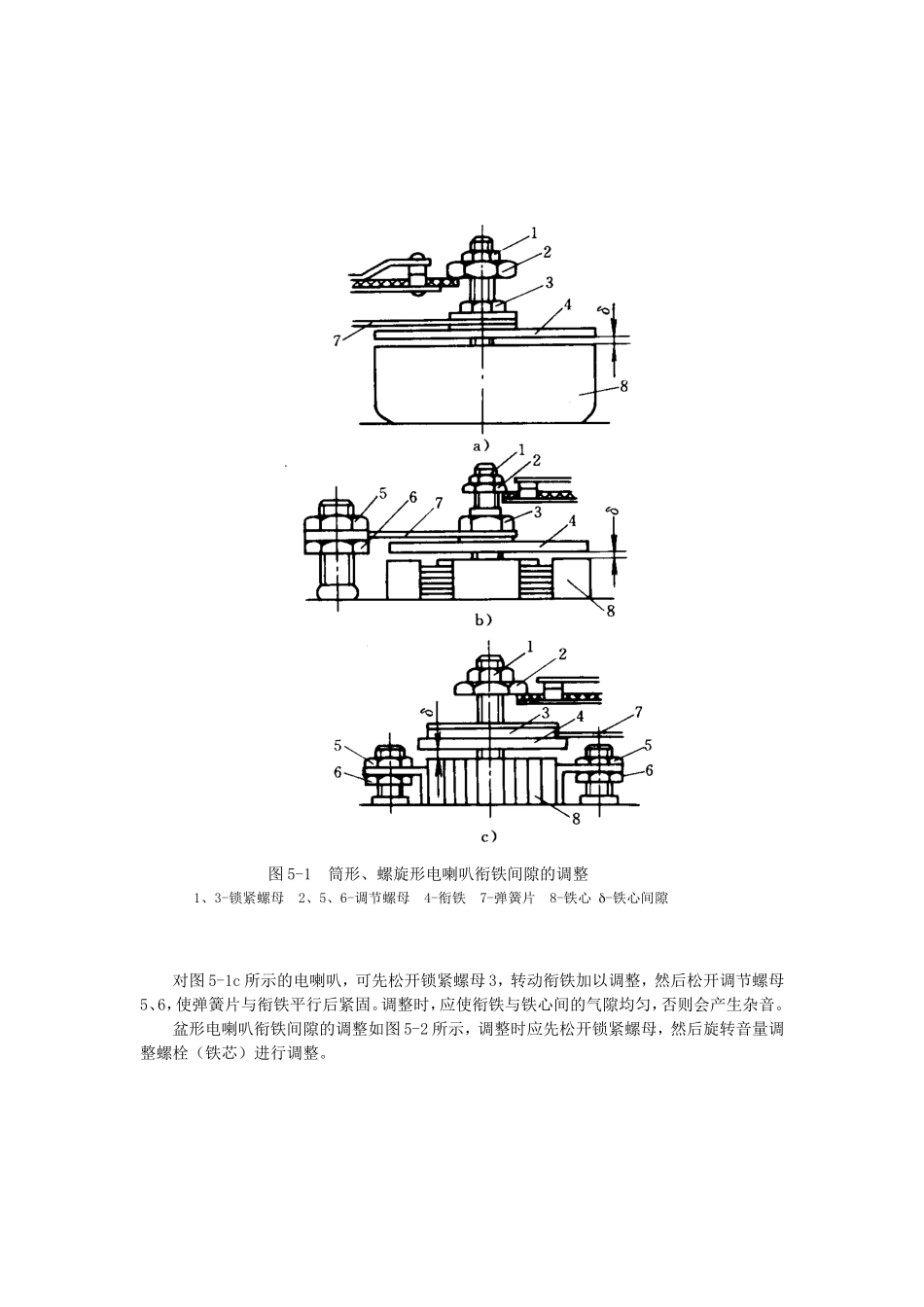

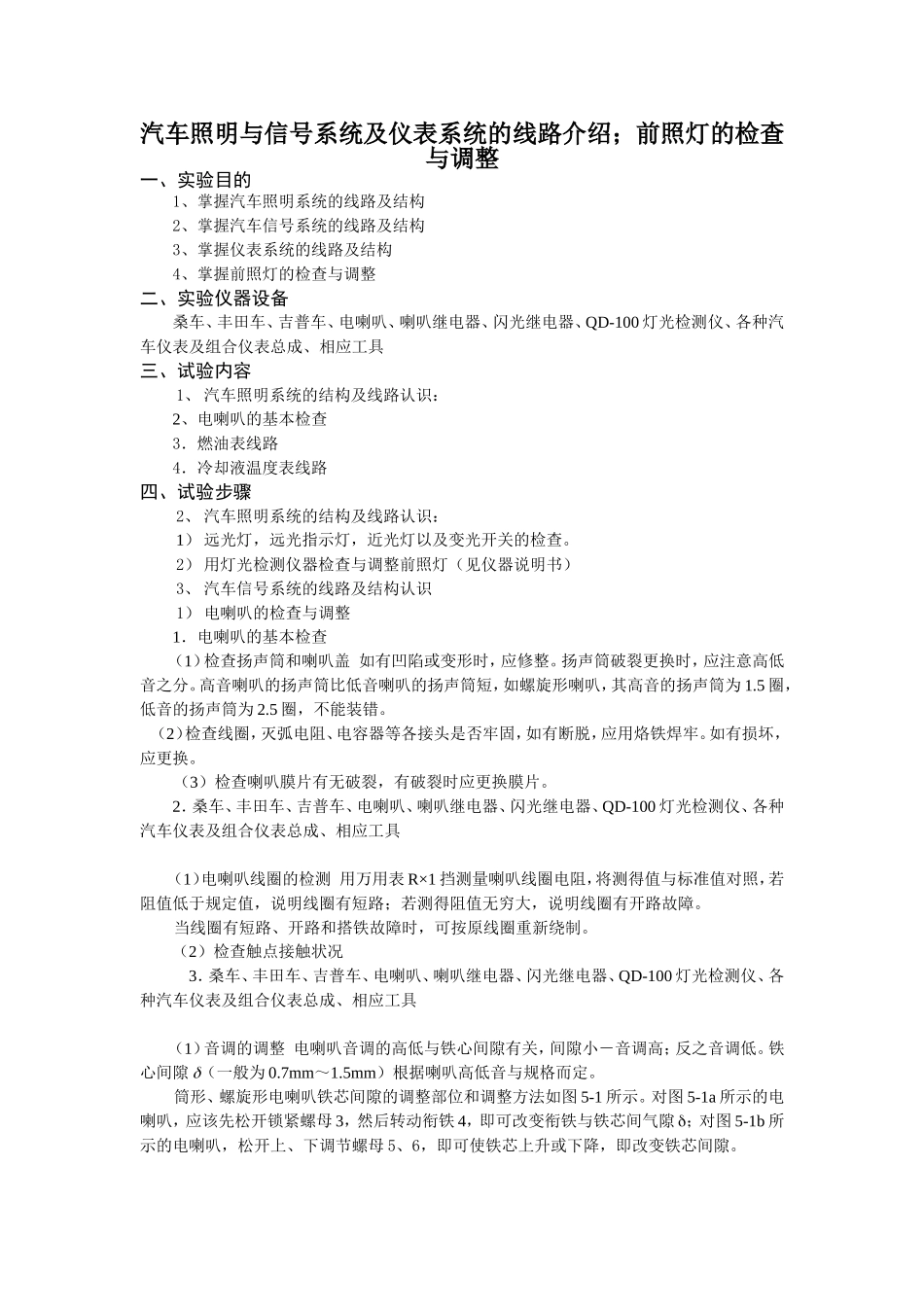

汽车照明与信号系统及仪表系统的线路介绍；前照灯的检查与调整一、实验目的1、掌握汽车照明系统的线路及结构2、掌握汽车信号系统的线路及结构3、掌握仪表系统的线路及结构4、掌握前照灯的检查与调整二、实验仪器设备桑车、丰田车、吉普车、电喇叭、喇叭继电器、闪光继电器、QD-100灯光检测仪、各种汽车仪表及组合仪表总成、相应工具三、试验内容1、汽车照明系统的结构及线路认识：2、电喇叭的基本检查3．燃油表线路4．冷却液温度表线路四、试验步骤2、汽车照明系统的结构及线路认识：1）远光灯，远光指示灯，近光灯以及变光开关的检查。2）用灯光检测仪器检查与调整前照灯（见仪器说明书）3、汽车信号系统的线路及结构认识1）电喇叭的检查与调整1．电喇叭的基本检查（1）检查扬声筒和喇叭盖如有凹陷或变形时，应修整。扬声筒破裂更换时，应注意高低音之分。高音喇叭的扬声筒比低音喇叭的扬声筒短，如螺旋形喇叭，其高音的扬声筒为1.5圈，低音的扬声筒为2.5圈，不能装错。（2）检查线圈，灭弧电阻、电容器等各接头是否牢固，如有断脱，应用烙铁焊牢。如有损坏，应更换。（3）检查喇叭膜片有无破裂，有破裂时应更换膜片。2．桑车、丰田车、吉普车、电喇叭、喇叭继电器、闪光继电器、QD-100灯光检测仪、各种汽车仪表及组合仪表总成、相应工具（1）电喇叭线圈的检测用万用表R×1挡测量喇叭线圈电阻，将测得值与标准值对照，若阻值低于规定值，说明线圈有短路；若测得阻值无穷大，说明线圈有开路故障。当线圈有短路、开路和搭铁故障时，可按原线圈重新绕制。（2）检查触点接触状况3．桑车、丰田车、吉普车、电喇叭、喇叭继电器、闪光继电器、QD-100灯光检测仪、各种汽车仪表及组合仪表总成、相应工具（1）音调的调整电喇叭音调的高低与铁心间隙有关，间隙小－音调高；反之音调低。铁心间隙d（一般为0.7mm～1.5mm）根据喇叭高低音与规格而定。筒形、螺旋形电喇叭铁芯间隙的调整部位和调整方法如图5-1所示。对图5-1a所示的电喇叭，应该先松开锁紧螺母3，然后转动衔铁4，即可改变衔铁与铁芯间气隙d；对图5-1b所示的电喇叭，松开上、下调节螺母5、6，即可使铁芯上升或下降，即改变铁芯间隙。对图6-3c所示的电喇叭，可先松开锁紧螺母3，转动衔铁加以调整，然后松对图5-1c所示的电喇叭，可先松开锁紧螺母3，转动衔铁加以调整，然后松开调节螺母5、6，使弹簧片与衔铁平行后紧固。调整时，应使衔铁与铁心间的气隙均匀，否则会产生杂音。盆形电喇叭衔铁间隙的调整如图5-2所示，调整时应先松开锁紧螺母，然后旋转音量调整螺栓（铁芯）进行调整。图5-1筒形、螺旋形电喇叭衔铁间隙的调整1、3-锁紧螺母2、5、6-调节螺母4-衔铁7-弹簧片8-铁心d-铁心间隙（2）音量的调整电喇叭声音的大小与通过喇叭线圈的电流大小有关。当触点压力增大时，流入喇叭线圈的电流增大，使喇叭产生的音量增大，反之音量减小。触点压力是否正常，可通过检查喇叭工作时的耗电量与额定电流是否相符来判断。如相符则说明触点压力正常；如耗电量大于或小于额定电流，则说明触点压力过大或过小，应予调整。对于图5-3所示的筒形、螺旋形电喇叭，应先松开锁紧螺母1，然后转动调节螺母2（反时针方向转动时，触点压力增大，音量增大）进行调整；对图5-4所示的盆形电喇叭，可旋转音量调节螺钉（反时针方向转动时，音量增大）进行调整。调整时不可过急，每次只需对调节螺母转动1/10圈。4．喇叭继电器的检查试验喇叭继电器检查的主要内容有：闭合电压和释放电压。如图5-4所示，将稳压电源输出电压逐渐增加，并观察继电器触点，触点闭合瞬间电压表指示的电压值即为闭合电压；然后再逐渐减小输出电压值，触点断开瞬间的电压即为释放电压，其值应该符合规定，否则，应预调整。闭合电压可通过改变弹簧2的张力予以调整；释放电压可通过弯曲限位钩1改变触点间隙予以调整。图5-2盆形电喇叭音调的调整图5-3盆形电喇叭音量的调整进行上述检查时，继电器触点应能一次闭合和一次断开，不允许有跳动和接触不良的现象。表5-1电喇叭和继电器的检测结果电喇叭型号继电器型号线圈电阻（W）线圈电阻（W）工作电流（A）吸合电压（V）铁芯间隙（mm）释放电压（...
