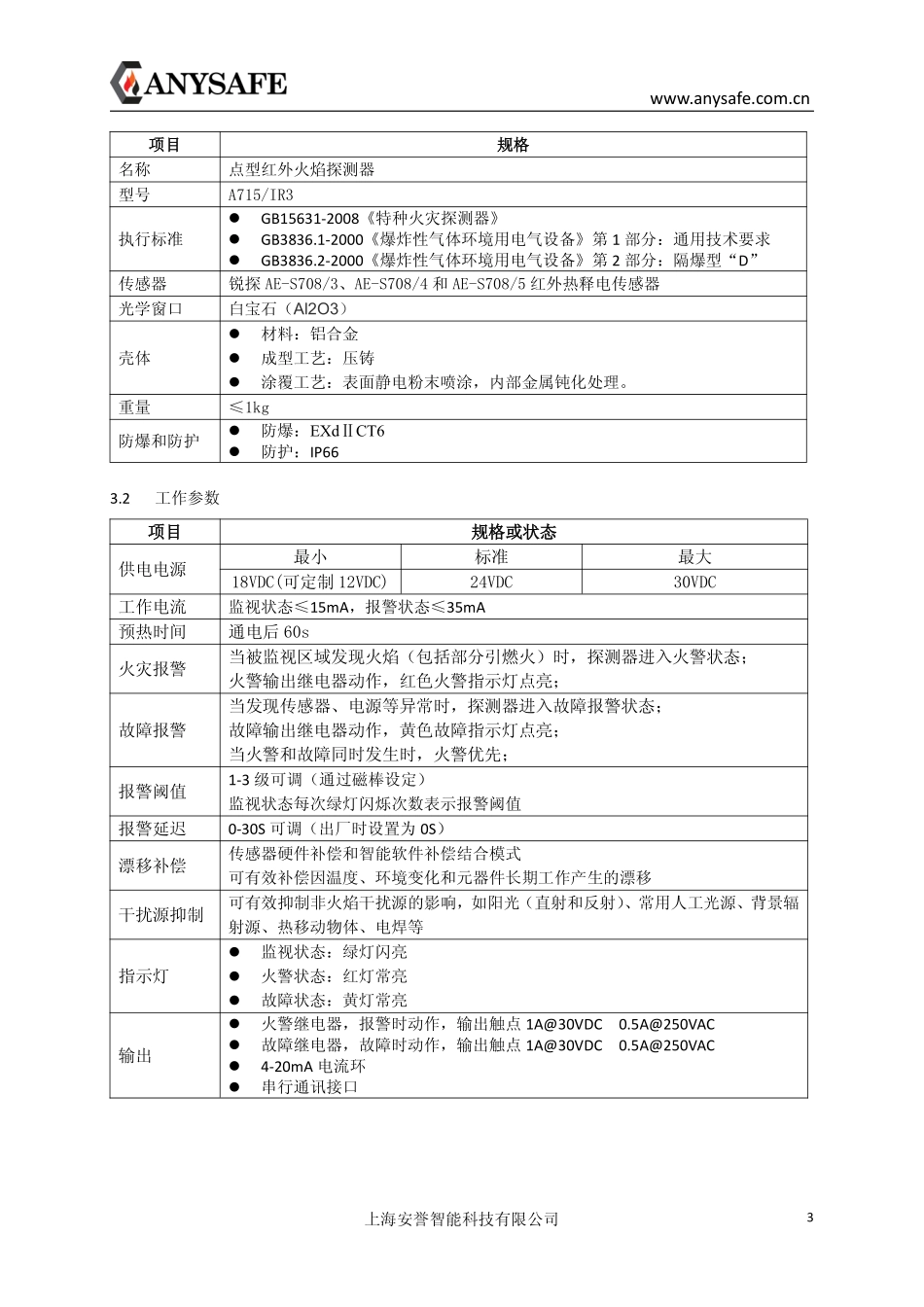

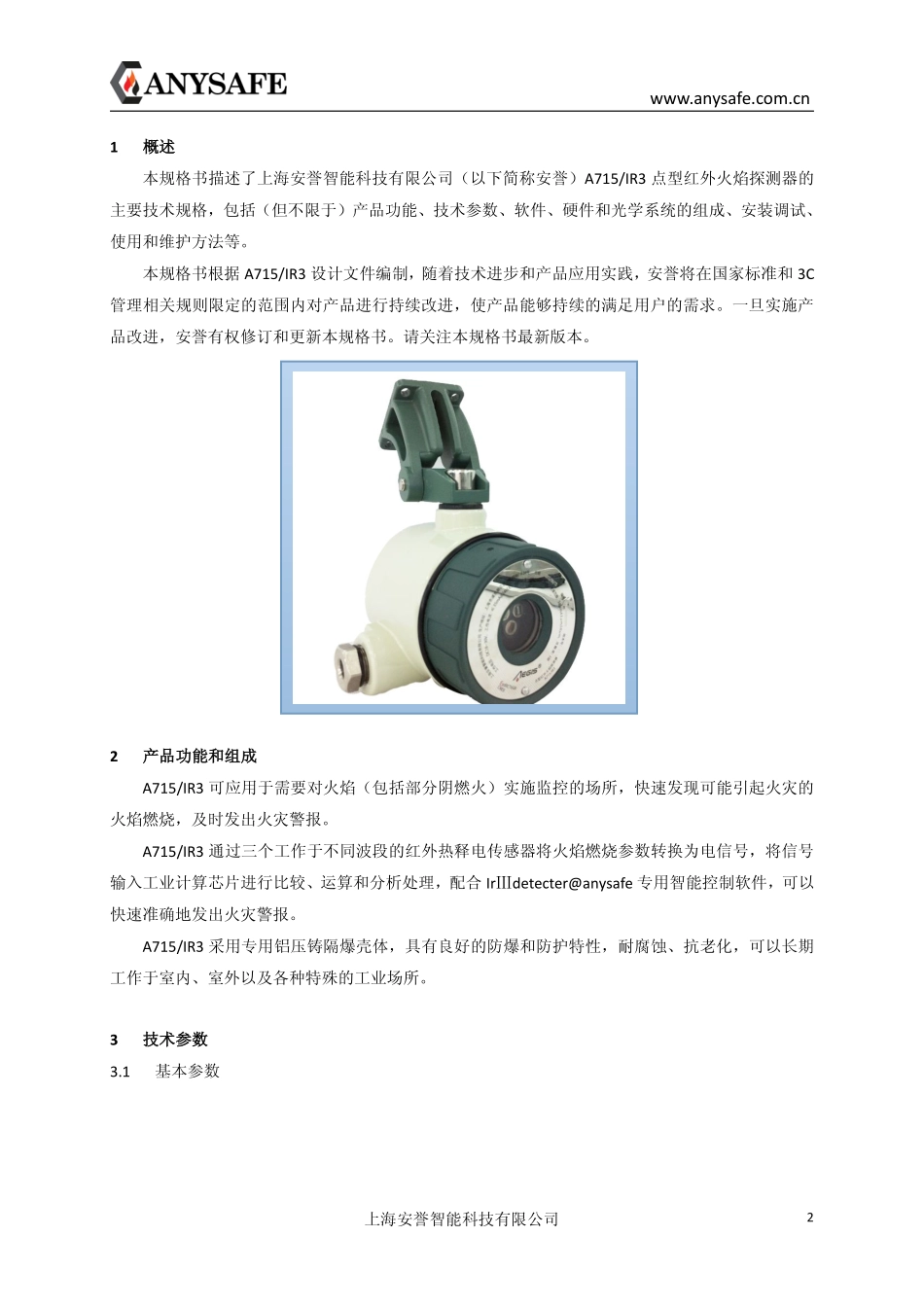

www.anysafe.com.cn上海安誉智能科技有限公司1A715/IR3点型红外火焰探测器规格书上海安誉智能科技有限公司地址：上海市张江高科祖冲之路887弄84号502室电话：021-50495898传真：021-50495896邮编：201203www.anysafe.com.cn上海安誉智能科技有限公司21概述本规格书描述了上海安誉智能科技有限公司（以下简称安誉）A715/IR3点型红外火焰探测器的主要技术规格，包括（但不限于）产品功能、技术参数、软件、硬件和光学系统的组成、安装调试、使用和维护方法等。本规格书根据A715/IR3设计文件编制，随着技术进步和产品应用实践，安誉将在国家标准和3C管理相关规则限定的范围内对产品进行持续改进，使产品能够持续的满足用户的需求。一旦实施产品改进，安誉有权修订和更新本规格书。请关注本规格书最新版本。2产品功能和组成A715/IR3可应用于需要对火焰（包括部分阴燃火）实施监控的场所，快速发现可能引起火灾的火焰燃烧，及时发出火灾警报。A715/IR3通过三个工作于不同波段的红外热释电传感器将火焰燃烧参数转换为电信号，将信号输入工业计算芯片进行比较、运算和分析处理，配合IrⅢdetecter@anysafe专用智能控制软件，可以快速准确地发出火灾警报。A715/IR3采用专用铝压铸隔爆壳体，具有良好的防爆和防护特性，耐腐蚀、抗老化，可以长期工作于室内、室外以及各种特殊的工业场所。3技术参数3.1基本参数www.anysafe.com.cn上海安誉智能科技有限公司3项目规格名称点型红外火焰探测器型号A715/IR3执行标准GB15631-2008《特种火灾探测器》GB3836.1-2000《爆炸性气体环境用电气设备》第1部分：通用技术要求GB3836.2-2000《爆炸性气体环境用电气设备》第2部分：隔爆型“D”传感器锐探AE-S708/3、AE-S708/4和AE-S708/5红外热释电传感器光学窗口白宝石（Al2O3）壳体材料：铝合金成型工艺：压铸涂覆工艺：表面静电粉末喷涂，内部金属钝化处理。重量≤1kg防爆和防护防爆：EXdⅡCT6防护：IP663.2工作参数项目规格或状态供电电源最小标准最大18VDC(可定制12VDC)24VDC30VDC工作电流监视状态≤15mA，报警状态≤35mA预热时间通电后60s火灾报警当被监视区域发现火焰（包括部分引燃火）时，探测器进入火警状态；火警输出继电器动作，红色火警指示灯点亮；故障报警当发现传感器、电源等异常时，探测器进入故障报警状态；故障输出继电器动作，黄色故障指示灯点亮；当火警和故障同时发生时，火警优先；报警阈值1-3级可调（通过磁棒设定）监视状态每次绿灯闪烁次数表示报警阈值报警延迟0-30S可调（出厂时设置为0S）漂移补偿传感器硬件补偿和智能软件补偿结合模式可有效补偿因温度、环境变化和元器件长期工作产生的漂移干扰源抑制可有效抑制非火焰干扰源的影响，如阳光（直射和反射）、常用人工光源、背景辐射源、热移动物体、电焊等指示灯监视状态：绿灯闪亮火警状态：红灯常亮故障状态：黄灯常亮输出火警继电器，报警时动作，输出触点1A@30VDC0.5A@250VAC故障继电器，故障时动作，输出触点1A@30VDC0.5A@250VAC4-20mA电流环串行通讯接口www.anysafe.com.cn上海安誉智能科技有限公司43.3探测性能和保护范围3.4环境参数项目规格工作温度-10℃—+55℃或-40℃—+70℃工作湿度≤95%HR，无结露储存温度-40℃—+85℃3.5设置和记录项目内容设置使用PC和专用软件，通过串行通讯口可设置探测器的报警参数：报警模式报警阈值报警延迟时间需专业人士操作和密码授权简易设置利用手边的磁铁，控制内置干簧管调整报警灵敏度记录查询使用PC和专用软件，通过串行通讯口可查询探测器的内部记录出厂设置：报警阈值、延迟时间。用户设置（缺省默认出厂设置）：报警阈值、报警延迟时间。工厂功能：维护、标定、补偿参数信息、合格标识、软件版本、产品ID等。需专业人士操作和密码授权说明：1、上图的中轴线代表与探测窗口垂直；2、“探测区域示意图”中探测区域垂直与水平方向一致；3、上图显示100%位置为最大探测距离D(max),各个角度的探测距离可由图4、上黑色边缘部分的百分比乘以D(max)计算得出；5、各类环境下的最大探测距离D(max)详见左表：www.anysafe.com.cn上海安誉智能科技有...
