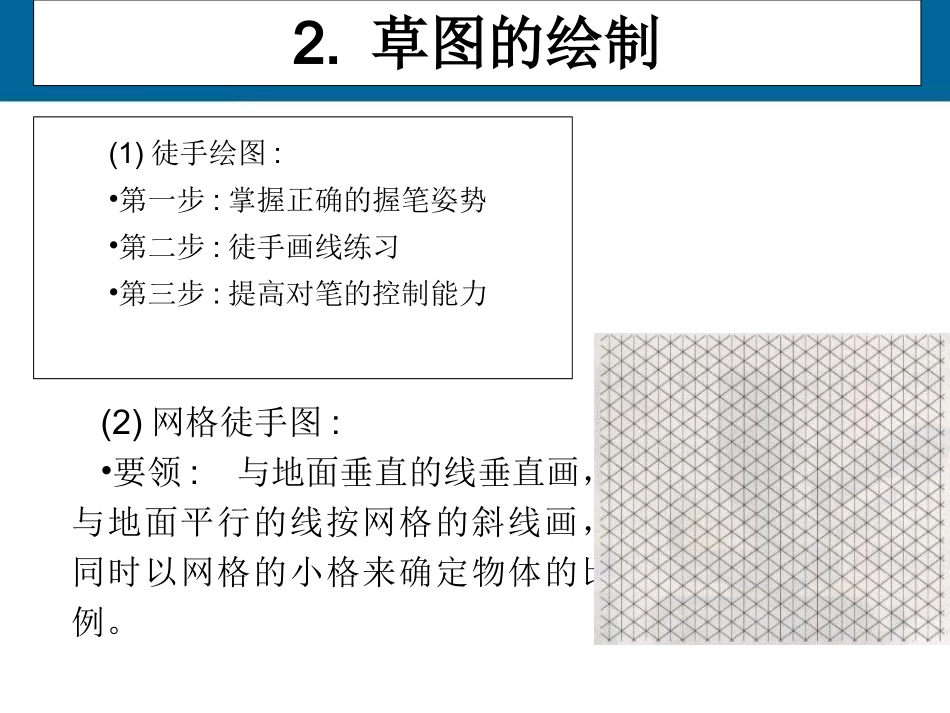

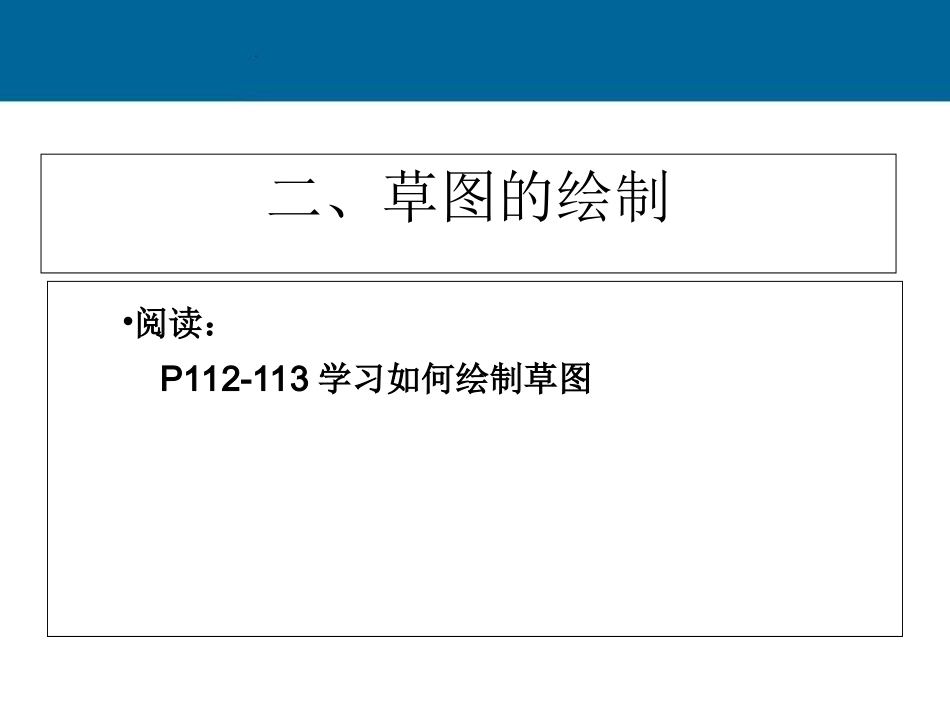

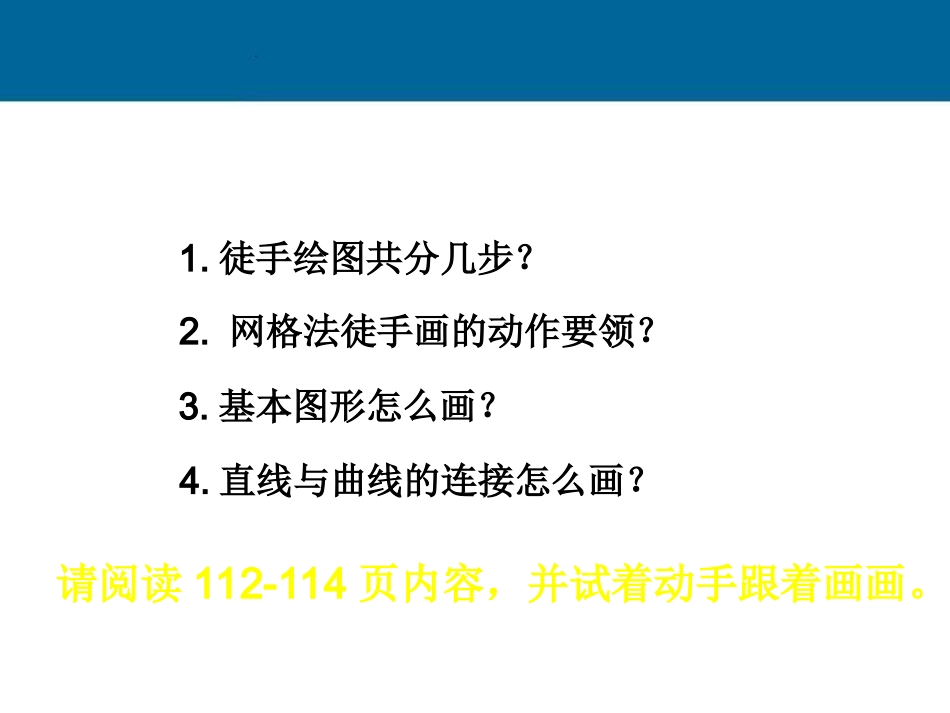

二、草图的绘制•阅读：P112-113学习如何绘制草图1.徒手绘图共分几步？2.网格法徒手画的动作要领？3.基本图形怎么画？4.直线与曲线的连接怎么画？请阅读112-114页内容，并试着动手跟着画画。2.草图的绘制(1)徒手绘图:•第一步:掌握正确的握笔姿势•第二步:徒手画线练习•第三步:提高对笔的控制能力(2)网格徒手图:•要领:与地面垂直的线垂直画，与地面平行的线按网格的斜线画，同时以网格的小格来确定物体的比例。(3)基本图形的画法:•画圆•画圆柱体•画立方体•画圆锥体•直线与曲线的连接•构思草图•设计草图(4)草图的分类是以具体图形把想法表现出来是经过整理、选择、修改、和完善的草图（5）草图绘制的步骤•一、选用合适的笔来画图（2H铅笔）•二、在方格纸上按照构思好的设计方案，画出产品的外观比例关系。•三、在准备好的透视网格纸上，画出产品的透视线，先画淡一些，等画完图形后，再描深轮廓。•四、画产品的中间调子，注意色彩过渡自然。二三四•五、细致描画产品的亮部及高光部位。•六、描绘产品放置平面上的阴影，突出形体的体积感和质量感。五六请在白纸上用构思图的形式绘制2款台灯草图3.透视效果图的识读•效果图更能真实地表现产品的式样、材质和空间效果。•从效果图上注意把握产品的形态、功能和特征，了解产品的外观上的实际比例关系和色彩搭配及材质感。4.正等轴测图(1)正等轴测图是一种可以表现物体三维结构特征的图形。(2)平面结构形体的正等轴测图的绘制•A.根据形体特征，确定长(X)、宽(Y)、高(Z)等三轴在图纸上的位置。•B.沿着上述三轴分别量出物体的长、宽、高的尺寸，画出长方体的轴测图。•C.根据长度方向、高度方向的尺寸，画出左上角斜切面。•D.根据长度方向、宽度方向的尺寸，画出左前方斜切面，完成全图。正等轴测图画法1.作XYZ坐标轴2.画出长方体的轴测图3.画出左上角斜切面4.画出左前方斜切面讨论•正等轴测图上长、宽、高三个方向的坐标轴之间的夹角是多少度?•120。(3)圆的正等轴测图的绘制
