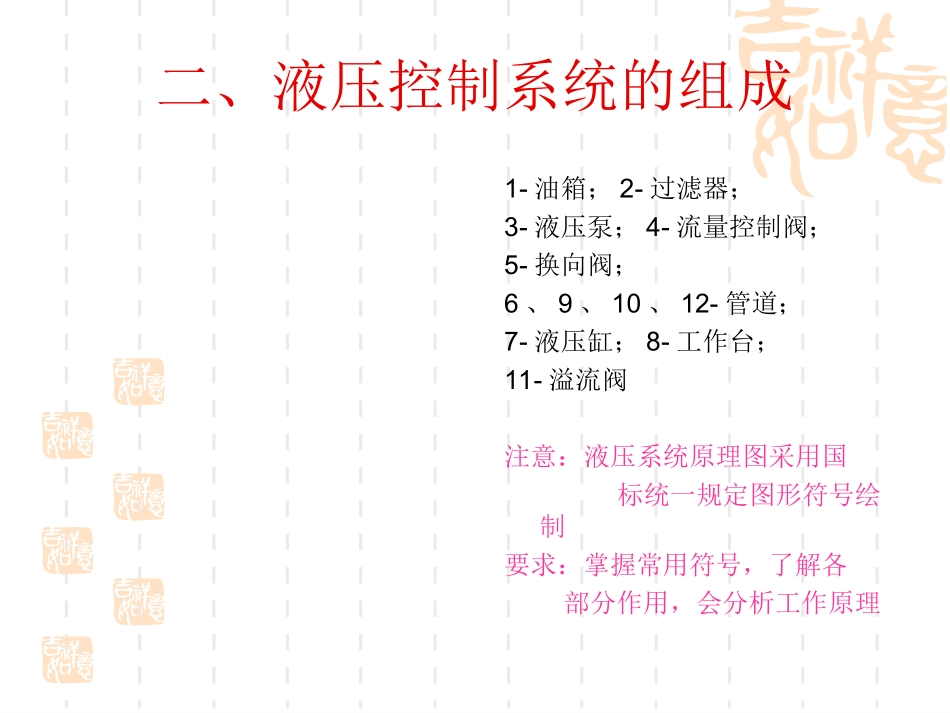

第三章液压传动控制技术第一节液压传动基础一、液压控制系统的工作原理工作原理：液压传动是以密闭容器中的受压液体为工作介质来传递运动和动力的一种传动方式。由图3-1可知能量传递过程：机械能→液体的液压能→机械能1-油箱；2-截止阀；3-大液压缸；4-小液压缸；5-排油单向阀；6-吸油单向阀；二、液压控制系统的组成1-油箱；2-过滤器；3-液压泵；4-流量控制阀；5-换向阀；6、9、10、12-管道；7-液压缸；8-工作台；11-溢流阀注意：液压系统原理图采用国标统一规定图形符号绘制要求：掌握常用符号，了解各部分作用，会分析工作原理液压控制系统由五部分组成：（1）动力元件即液压泵作用：将电动机输入的机械能转化为液压能（是能量转化装置）为系统提供压力油（2）执行元件即液压缸或液压马达作用：将液体的液压能转化为机械能做功（是能量转化装置）（3）控制元件即各种液压控制阀作用：控制系统中的压力、流量和液流方向，以保证执行元件完成预期的工作运动。（4）辅助装置即油箱、油管、管接头、滤油器、压力表等作用：储油、输油、连接、过滤、测量压力等（5）工作介质即液压油作用：实现运动和动力的传递三、液压控制系统的优缺点优点:（1）易于获得很大的力或力矩，并易于控制（2）易于在较大范围内实现无极调速（3）传动平稳，便于实现频繁换向和自动防止过载（4）便于采用电液联合控制以实现自动化（5）各液压元件在油中工作，润滑性好，使用寿命长（6）液压元件易于实现标准化、通用化、系列化缺点:(1)由于泄漏及液体的可压缩性，无法保证严格的传动比，影响执行元件的准确性（2）液压油对温度的变化比较敏感，不宜在很高或很低的温度条件下工作（3）由于不可避免的泄漏及能量损失，效率较低，不宜做远距离传动（4）液压系统出现故障时，不宜查找原因液压传动在工业上的应用工程机械：推土机挖掘机压路机起重运输：汽车吊叉车龙门吊机械制造：组合机床冲床自动线轻工机械：打包机注塑机矿山机械：凿岩机提升机液压支架建筑机械：打桩机平地机液压千斤顶农业机械：拖拉机联合收割机冶金机械：压力机轧钢机智能机械：模拟驾驶舱机器人汽车工业：汽车中的转向器减振器自卸汽车四、液压油1、概述液压油既是液压系统中传递功率介质，又是液压元件的冷却、防锈和润滑剂。在工作中产生的磨粒和来自外界的污染物也要靠液压油带走，液压油的粘性对减少间隙的泄露，保证液压元件的密封性能都起着很重要的作用。2、液压油的性质（1）粘性定义：油液在外力作用下流动时，分子之间的内聚力要阻止分子之间的相对运动而产生的一种内摩擦力，这一特性就成为液体的粘性表示方法：液体粘性的大小常用粘度表示工程中液体粘度用运动粘度表示符号:v常用单位：mm2/sL-HL型常用液压油的主要性质及用途L-石油产品的总分类代号HL-普通液压油HL后数字-该液压油的牌号，即该介质在40℃时的运动粘度等级代号L-hl7L-hl10L-hl15L-hl22L-hl32L-hl46L-hl68运动粘度（mm2/s)4.14~5.066.12~7.4813.5~16.519.8~24.228.8~35.241.4~50.661.2~74.8主要用途精致矿物油，常用于低压液压系统，也可用于要求换油期较长的轻负荷机械的油浴式非循环润滑系统影响液体粘度的因素：温度和压力温度↗粘度↘这种粘度随温度变化的性质为粘温特性。粘温特性通常用粘度指数V1表示，V1越大，则粘度随温度变化小，粘温特性好。压力↗粘度↗但一般变化较小，可忽略不计（2）可压缩性定义：液体受压后体积减小的性质，称为液体的可压缩性低压系统中影响不大，可忽略。中、高压系统及运动精度要求较高的液压系统中要考虑其可压缩性的影响2、液压油的选用环境温度液压系统的工作压力运动速度液压泵的类型总之，液压油的选用主要是考虑液压油的粘度及种类是否符合要求。结合课本74页表3-2分析。五、液体静力学及动力学1、概念：液体静力学是研究液体处于静止状态的力学规律及这些规律的应用。2、液体的压力：液体在单位面积上所受的法向作用力。P=F/A由定义可知P、A、F分别代表什么？单位是什么？1MPa=103kPa=106Pa3、压力的传递帕斯卡原理(静压传递原理）——密闭容器中的静止液体由外力作用在液面上的压力等值的传递到液体内...
