二层及标准顶板、梁模板支设VIP免费

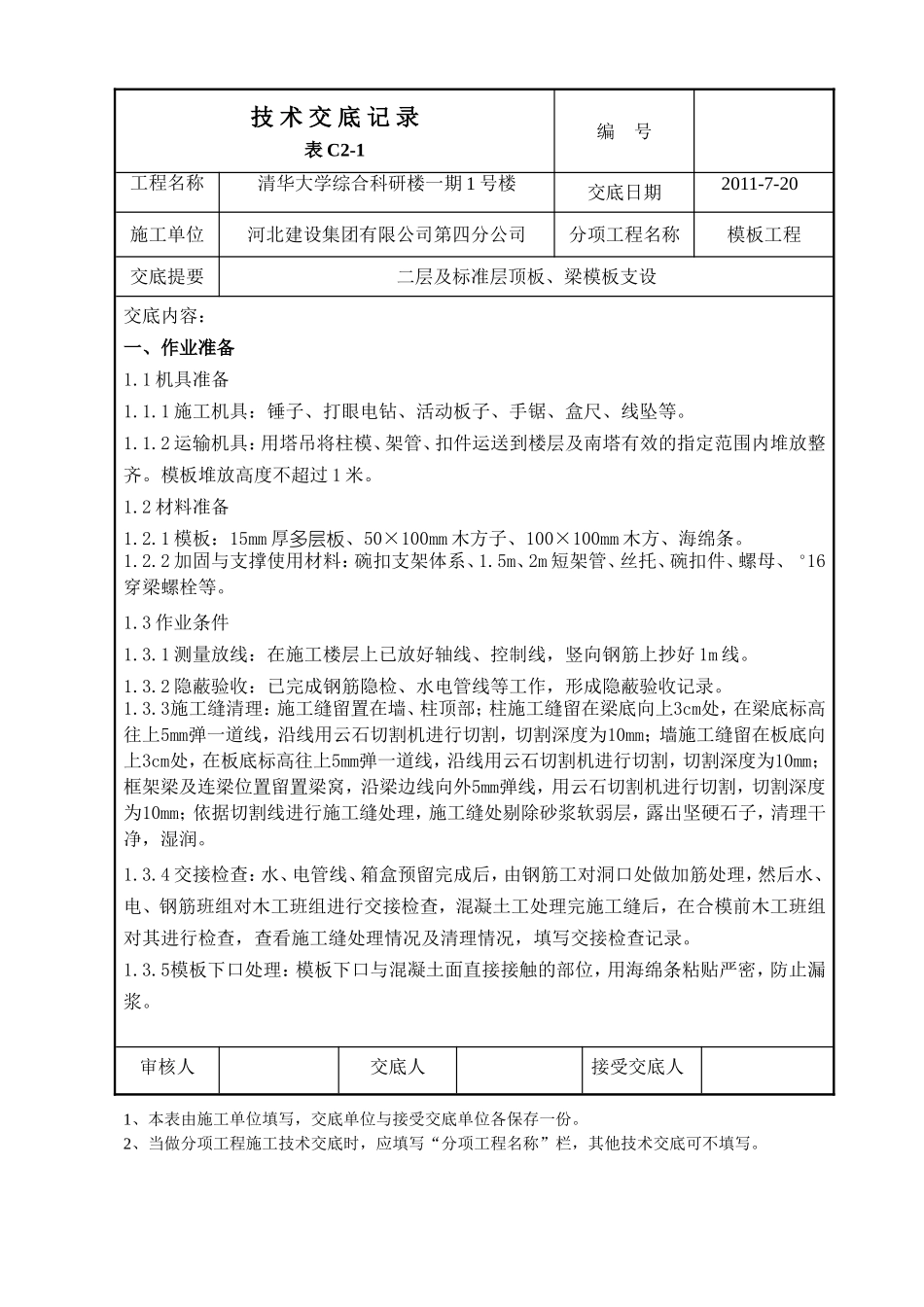

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称清华大学综合科研楼一期1号楼交底日期2011-7-20施工单位河北建设集团有限公司第四分公司分项工程名称模板工程交底提要二层及标准层顶板、梁模板支设交底内容：一、作业准备1.1机具准备1.1.1施工机具：锤子、打眼电钻、活动板子、手锯、盒尺、线坠等。1.1.2运输机具：用塔吊将柱模、架管、扣件运送到楼层及南塔有效的指定范围内堆放整齐。模板堆放高度不超过1米。1.2材料准备1.2.1模板：15mm厚多层板、50×100mm木方子、100×100mm木方、海绵条。1.2.2加固与支撑使用材料：碗扣支架体系、1.5m、2m短架管、丝托、碗扣件、螺母、16穿梁螺栓等。1.3作业条件1.3.1测量放线：在施工楼层上已放好轴线、控制线，竖向钢筋上抄好1m线。1.3.2隐蔽验收：已完成钢筋隐检、水电管线等工作，形成隐蔽验收记录。1.3.3施工缝清理：施工缝留置在墙、柱顶部；柱施工缝留在梁底向上3cm处，在梁底标高往上5mm弹一道线，沿线用云石切割机进行切割，切割深度为10mm；墙施工缝留在板底向上3cm处，在板底标高往上5mm弹一道线，沿线用云石切割机进行切割，切割深度为10mm；框架梁及连梁位置留置梁窝，沿梁边线向外5mm弹线，用云石切割机进行切割，切割深度为10mm；依据切割线进行施工缝处理，施工缝处剔除砂浆软弱层，露出坚硬石子，清理干净，湿润。1.3.4交接检查：水、电管线、箱盒预留完成后，由钢筋工对洞口处做加筋处理，然后水、电、钢筋班组对木工班组进行交接检查，混凝土工处理完施工缝后，在合模前木工班组对其进行检查，查看施工缝处理情况及清理情况，填写交接检查记录。1.3.5模板下口处理：模板下口与混凝土面直接接触的部位，用海绵条粘贴严密，防止漏浆。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称清华大学综合科研楼一期1号楼交底日期2011-7-20施工单位河北建设集团有限公司第四分公司分项工程名称模板工程交底提要二层及标准层顶板、梁模板支设交底内容：二、施工操作工艺措施及主要做法要求：2.1工艺流程:2.2施工操作要点及要求：2.2.1模板加工制作：梁、板模板应表面平整、光洁不掉皮，裁口边涂缝口漆。顶板模板采用硬拼的方法，不得采用胶条粘贴。梁、柱接头位置接缝如需塞海绵条时，海绵条应粘在模板上，离混凝土表面2mm，顶板模板按主次梁分格尺寸加工。2.2.2模板运输：模板采用塔吊运输，用钢丝绳把模板套好，模板运至使用部位后，临时放在支撑架子上。2.3模板安装：2.3.1柱子模板拆除后在混凝土柱上弹出轴线，在柱子钢筋上抄出水平控制线，根据控制线支设梁底模板，在支设梁底模板前必须详细阅读图纸及有关的设计变更、洽商，确保梁的位置准确无误。2.3.2模板支撑采用碗扣式支撑体系，立杆间距900mm，第一根立杆距墙边200mm，梁底增设一道立杆，作为梁底模的支撑，立杆下垫50×100mm木方或脚手板，防止压穿空心楼板。木方长度为300-500mm，支撑牢固、稳定。2.3.3框架梁模板起拱高度为1/1000～3/1000，8m-9m跨起拱20mm，6-7m跨起拱15mm，6m以下起拱10mm，顶板模板随框架梁模板起拱，拉线检查起拱情况。主梁、次梁均拉通线检查其位置情况。审核人交底人接受交底人办预检安装顶板模板弹线调整调高安梁、板支撑体系梁钢筋绑扎安装侧模安装梁底模板并按规定起拱技术交底记录表C2-1编号工程名称清华大学综合科研楼一期1号楼交底日期2011-7-20施工单位河北建设集团有限公司第四分公司分项工程名称模板工程交底提要二层及标准层顶板、梁模板支设交底内容：2.3.4梁底模板加工好后，运至使用部位，临时放在架子上，架子上铺短架管，间距500mm，然后在短架管下放100×100mm木方，100×100mm木方下部用带丝托得立杆架管顶紧，立杆架管间距600mm，见后面梁模板支设、加固示意图。2.3.5框架梁底模板与框架柱相交处，梁底模板要比混凝土柱上表面低2mm，然后用...
