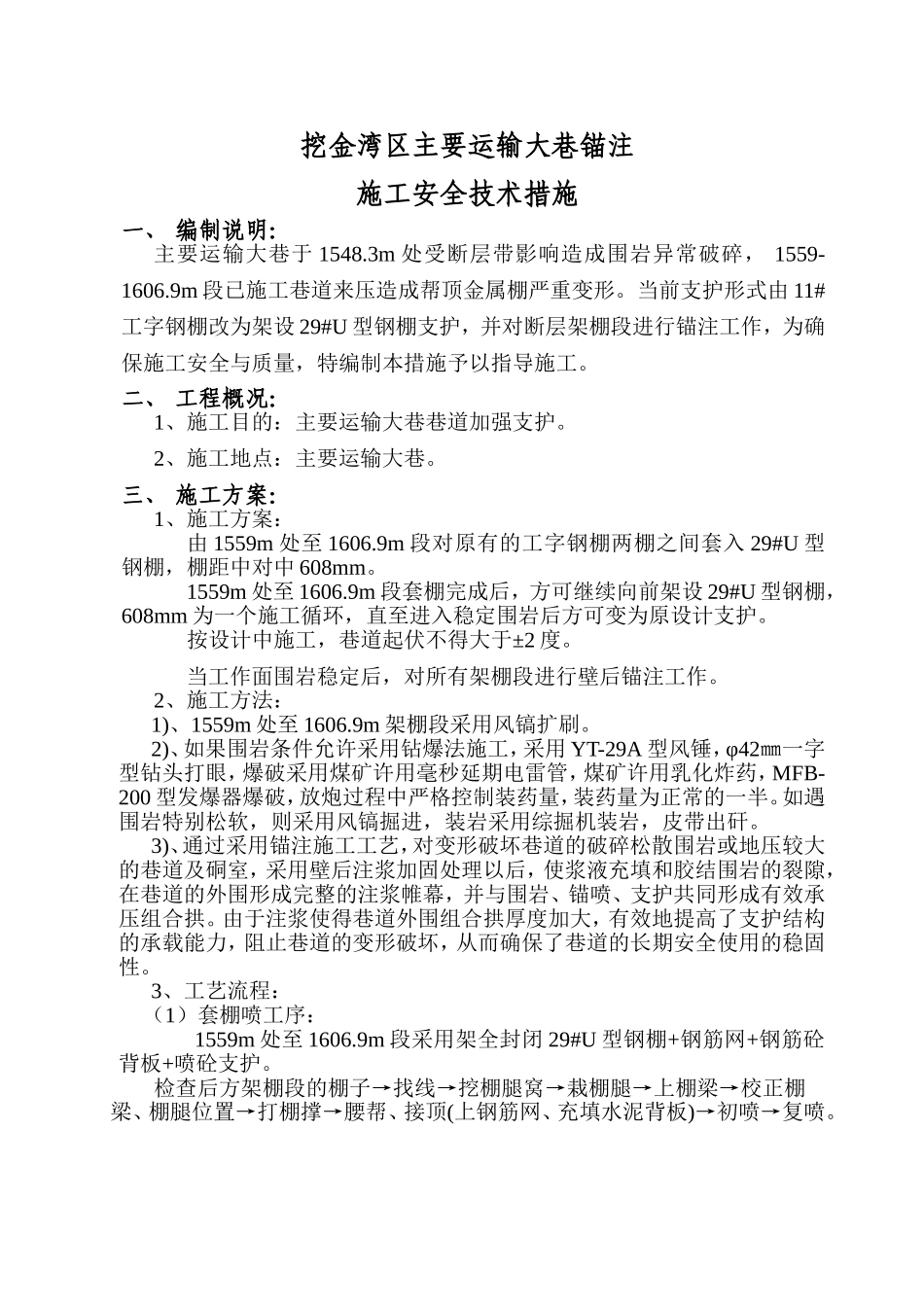

挖金湾区主要运输大巷锚注施工安全技术措施一、编制说明：主要运输大巷于1548.3m处受断层带影响造成围岩异常破碎，1559-1606.9m段已施工巷道来压造成帮顶金属棚严重变形。当前支护形式由11#工字钢棚改为架设29#U型钢棚支护，并对断层架棚段进行锚注工作，为确保施工安全与质量，特编制本措施予以指导施工。二、工程概况：1、施工目的：主要运输大巷巷道加强支护。2、施工地点：主要运输大巷。三、施工方案：1、施工方案：由1559m处至1606.9m段对原有的工字钢棚两棚之间套入29#U型钢棚，棚距中对中608mm。1559m处至1606.9m段套棚完成后，方可继续向前架设29#U型钢棚，608mm为一个施工循环，直至进入稳定围岩后方可变为原设计支护。按设计中施工，巷道起伏不得大于±2度。当工作面围岩稳定后，对所有架棚段进行壁后锚注工作。2、施工方法：1)、1559m处至1606.9m架棚段采用风镐扩刷。2)、如果围岩条件允许采用钻爆法施工，采用YT-29A型风锤，φ42㎜一字型钻头打眼，爆破采用煤矿许用毫秒延期电雷管，煤矿许用乳化炸药，MFB-200型发爆器爆破，放炮过程中严格控制装药量，装药量为正常的一半。如遇围岩特别松软，则采用风镐掘进，装岩采用综掘机装岩，皮带出矸。3)、通过采用锚注施工工艺，对变形破坏巷道的破碎松散围岩或地压较大的巷道及硐室，采用壁后注浆加固处理以后，使浆液充填和胶结围岩的裂隙，在巷道的外围形成完整的注浆帷幕，并与围岩、锚喷、支护共同形成有效承压组合拱。由于注浆使得巷道外围组合拱厚度加大，有效地提高了支护结构的承载能力，阻止巷道的变形破坏，从而确保了巷道的长期安全使用的稳固性。3、工艺流程：（1）套棚喷工序：1559m处至1606.9m段采用架全封闭29#U型钢棚+钢筋网+钢筋砼背板+喷砼支护。检查后方架棚段的棚子→找线→挖棚腿窝→栽棚腿→上棚梁→校正棚梁、棚腿位置→打棚撑→腰帮、接顶(上钢筋网、充填水泥背板)→初喷→复喷。在架设第一架U型钢棚时，要与第二架U型钢棚同时架设，棚梁用拉钩连接固定，并在每根棚腿的两侧打上锚杆固定。按设计要求安装好，并喷砼固定。然后方可进入下一道工序施工。（2）架棚喷工序：检查加固好迎头10m内的棚子→看线画轮廓线→工作面截割→临时支护窜前探梁→按中腰线及棚距上棚梁、过顶→洒水、出煤（矸）→刷帮、安设护帮板→挖棚腿窝→栽棚腿→看线、校正棚梁、棚腿位置→打棚撑→腰帮(上钢筋网、充填水泥背板)→初喷→复喷。（3）锚注段工序：搭设脚手架→打锚注管→自下而上逐排进行锚注，每一排先注下部后注上部。四、架棚技术方案设计及技术要求（一）巷道断面及尺寸巷道断面形状：直墙三心拱断面：掘宽×高=4160×3790mm净宽×高=3800×3500mm（二）巷道支护及参数1、支护形式：29#U型棚+钢筋网+钢筋砼背板+喷砼支护2、巷道支护：临时支护：采用三根滑移丝杠式前探梁，前探梁采用长4m的11#槽钢制作，每根前探梁用两个φ50mm钢筋制作的钢筋钩对锁吊挂于已施工棚梁上，接茬处用木垫板固定牢固，前探梁不得生根于迎头第一棚。截割后进入迎头敲帮找顶并及时窜前探梁、放棚梁、过顶，以起到临时支护作用。巷道截割施工中，前探梁临时支护最大控顶距0.6m。前探梁上一次放棚梁1根。支护前必须进行“四位一体”安全检查，确认安全后，方可操作。永久支护：巷道永久支护采用29#U型钢棚+钢筋网+钢筋砼背板+喷射砼联合支护。钢棚间距（中-中）为608mm，每架钢棚分三节，搭接长度为400mm，每个搭接使用限位卡固定，棚腿和棚梁各用两根拉杆连接固定。U型棚内（靠近岩壁处）用双层钢筋网覆盖绑扎（钢筋网1×2m，网格80×80mm，采用φ4mm冷拔钢筋制作），全断面腰帮被顶。巷道空帮空顶处用钢筋砼背板背实，水泥背板呈插花布置，水泥背板规格为：长×宽×厚=1100×200×50mm；在施工冒顶部位，接顶前必须待顶板稳定或漏成尖顶状后，进行初喷，防止瓦斯涌出，再派有经验的工人上去用水泥背板搭“井”字剁接顶。U型棚外喷砼强度等级为C20，喷厚50mm。3、永久支护距迎头：架棚喷支护距离迎头不超过0.3m，临时支护必须紧跟迎头。五、锚注技术参数及技术要求1、注浆前，必须根据巷道净高进行卧底，清除卧底杂物，找平底板，而...
