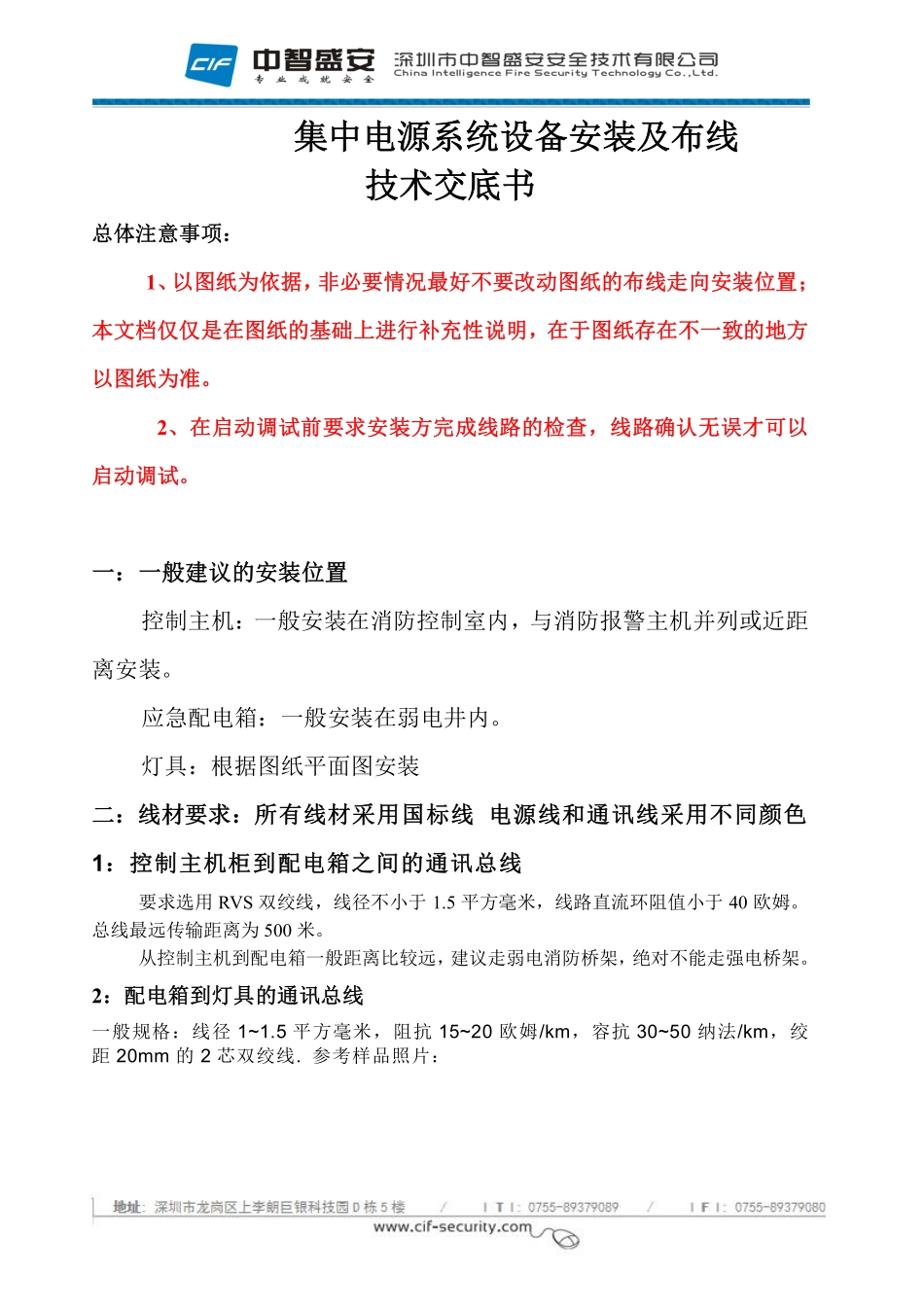

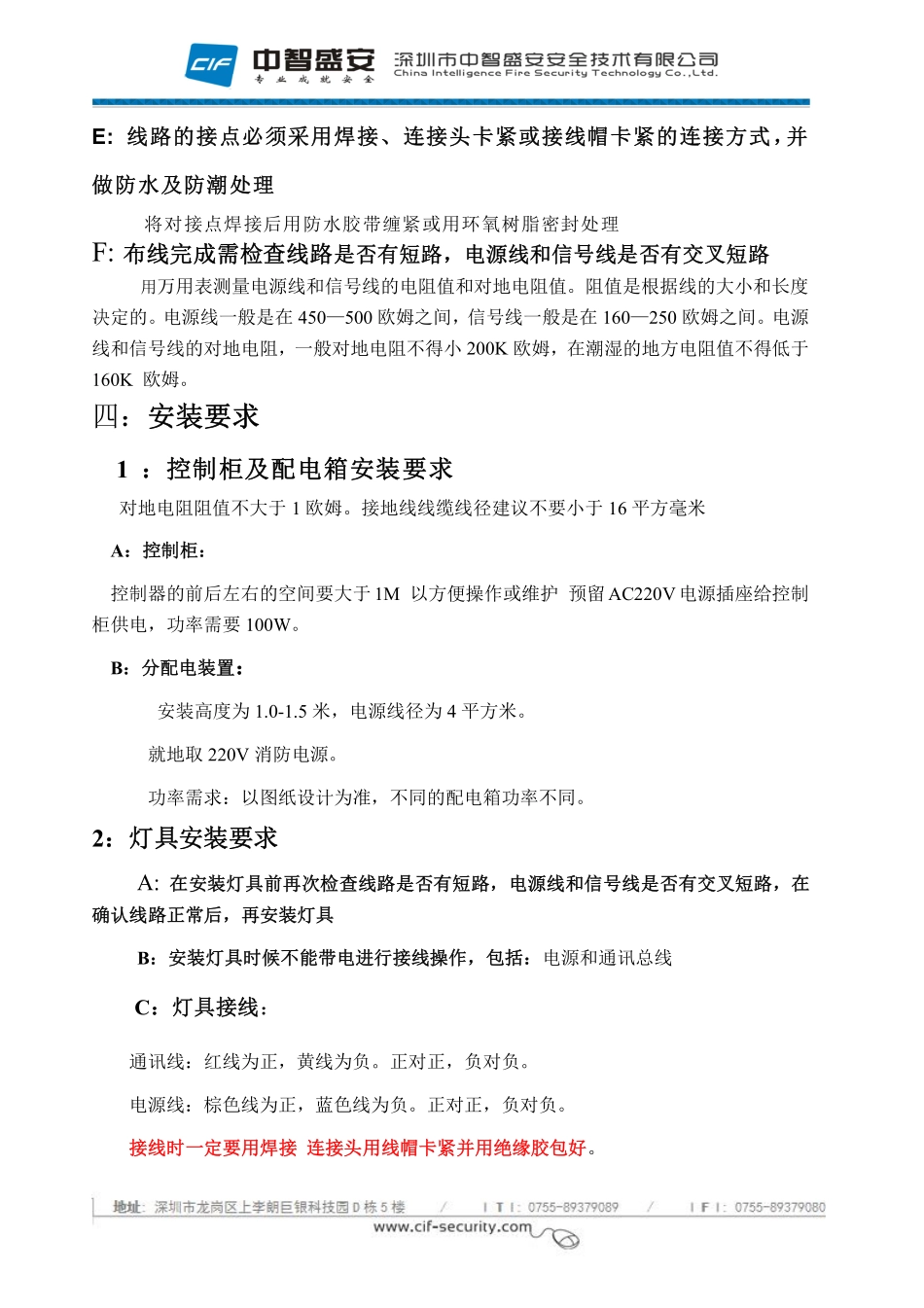

集中电源系统设备安装及布线技术交底书总体注意事项：1、以图纸为依据，非必要情况最好不要改动图纸的布线走向安装位置；本文档仅仅是在图纸的基础上进行补充性说明，在于图纸存在不一致的地方以图纸为准。2、在启动调试前要求安装方完成线路的检查，线路确认无误才可以启动调试。一：一般建议的安装位置控制主机：一般安装在消防控制室内，与消防报警主机并列或近距离安装。应急配电箱：一般安装在弱电井内。灯具：根据图纸平面图安装二：线材要求：所有线材采用国标线电源线和通讯线采用不同颜色1：控制主机柜到配电箱之间的通讯总线要求选用RVS双绞线，线径不小于1.5平方毫米，线路直流环阻值小于40欧姆。总线最远传输距离为500米。从控制主机到配电箱一般距离比较远，建议走弱电消防桥架，绝对不能走强电桥架。2：配电箱到灯具的通讯总线一般规格：线径1~1.5平方毫米，阻抗15~20欧姆/km，容抗30~50纳法/km，绞距20mm的2芯双绞线.参考样品照片：2：电源线型号：由于每个回路带灯具数量不一样，请严格按照图纸要求提供三：布线注意事项A:集中电源型系统分配电装置到灯具的通讯线建议采用手拉手布线方式；原则上以图纸为准，必要的情况下可适当分叉；但是整个回路的灯具数量不能随意增加。手拉手示例见下图：B：集中电源型系统控制器到分配电装置的通讯线一定要采用手拉手布线方式。C:通信信号线应远离干扰源，信号线应走弱电井不能与强电（如AC220V电源）或射频信号线路（如CATV、大信号音频线）并行走线，若并行走线，距离应大于0.5米D:注意在布线时，一定不能在中间引接线头和分叉接头位置隐藏在管线内，尽量将接线头引到设备连接处，主要目的是以后维护方便。标志灯1标志灯2标志灯3集中器E:线路的接点必须采用焊接、连接头卡紧或接线帽卡紧的连接方式，并做防水及防潮处理将对接点焊接后用防水胶带缠紧或用环氧树脂密封处理F:布线完成需检查线路是否有短路，电源线和信号线是否有交叉短路用万用表测量电源线和信号线的电阻值和对地电阻值。阻值是根据线的大小和长度决定的。电源线一般是在450—500欧姆之间，信号线一般是在160—250欧姆之间。电源线和信号线的对地电阻，一般对地电阻不得小200K欧姆，在潮湿的地方电阻值不得低于160K欧姆。四：安装要求1：控制柜及配电箱安装要求对地电阻阻值不大于1欧姆。接地线线缆线径建议不要小于16平方毫米A：控制柜：控制器的前后左右的空间要大于1M以方便操作或维护预留AC220V电源插座给控制柜供电，功率需要100W。B：分配电装置：安装高度为1.0-1.5米，电源线径为4平方米。就地取220V消防电源。功率需求：以图纸设计为准，不同的配电箱功率不同。2：灯具安装要求A:在安装灯具前再次检查线路是否有短路，电源线和信号线是否有交叉短路，在确认线路正常后，再安装灯具B：安装灯具时候不能带电进行接线操作，包括：电源和通讯总线C：灯具接线：通讯线：红线为正，黄线为负。正对正，负对负。电源线：棕色线为正，蓝色线为负。正对正，负对负。接线时一定要用焊接连接头用线帽卡紧并用绝缘胶包好。D:登记通讯地址到施工平面图：每安装好一个灯具，就立刻在平面图相对应的位置上把通讯号码登记上，以方便后续工作。E:安装后检查：一个回路或某一层的灯具连接完后，再回头来检查通讯线和电源线是否接错，交叉。a:万用表检查集中器输出端既电源线两端电阻是否大于200K欧姆。b:用万用表检查集中器中灯具信号线两端电阻不大于7K欧姆。（灯具越多，电阻越小）c;用万用表分别检测集中器电源线与信号线的电阻（电源线正极对信号线正极，电源线正极对信号线负极，电源线负极对信号线正极，电源线负极对信号线负极），电阻值应大于400K欧姆。F:检查对地电阻用万用表一个表笔接配电箱电源线正/负极，另一个表笔接地，绝缘电阻大于50兆欧姆。用万用表一个表笔接配电箱信号线正/负极，另一个表笔接地，绝缘电阻大于50兆欧姆。五：连接灯具与分配电装置从分配电装置的一个回路到灯具有4根线，同管穿线，手拉手连接到灯具；在确认一个回路灯具无问题，配电箱无问题后，连接灯具通讯总线与分配电装置。方法：将灯具通讯总线的正极与分配电装置的某个通讯回...
