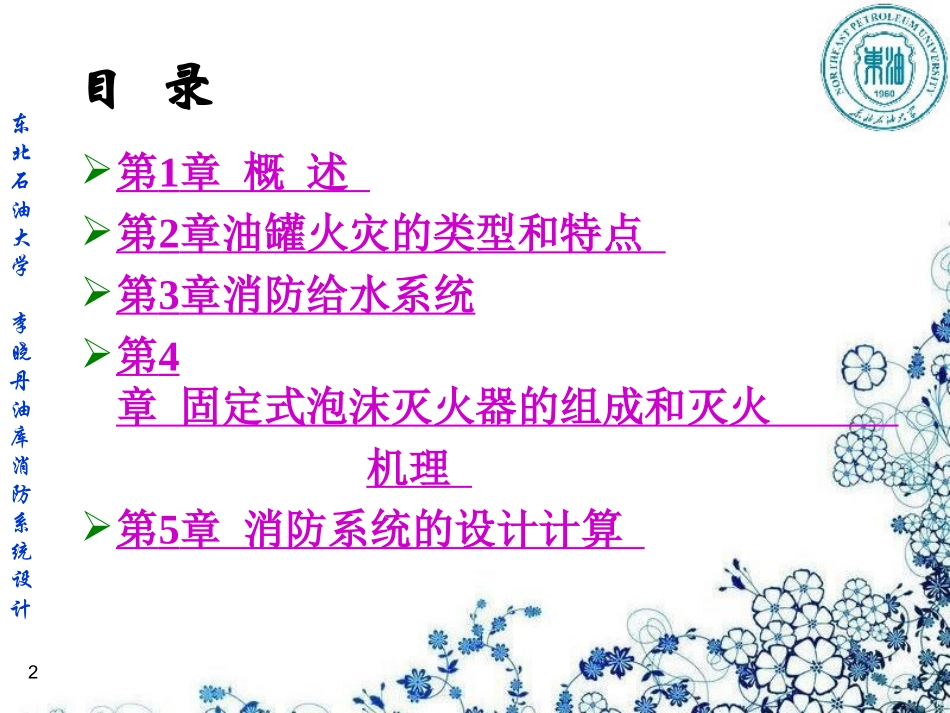

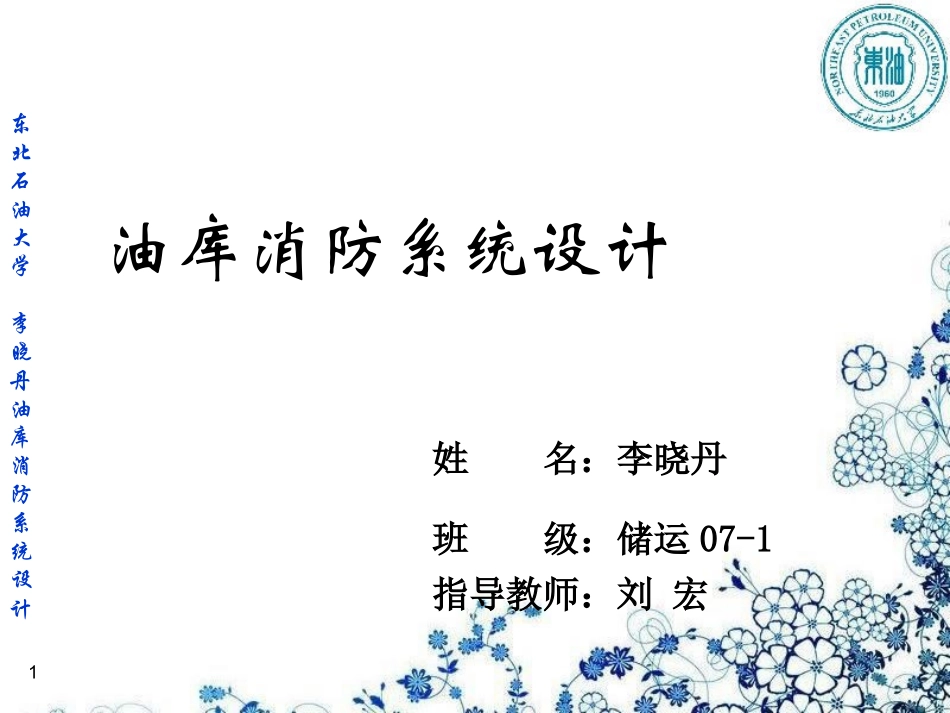

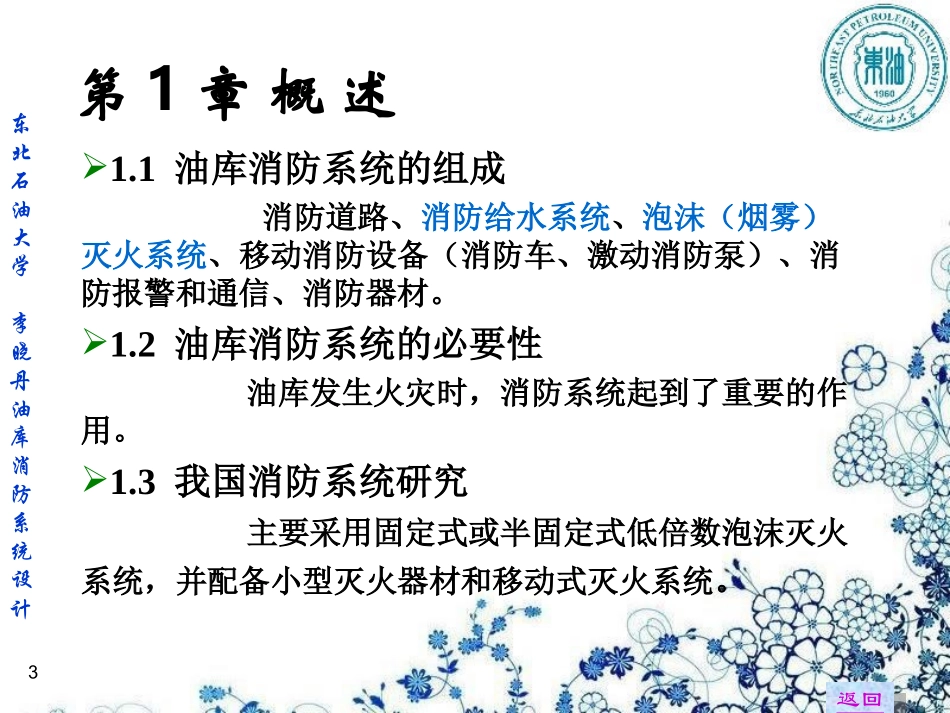

1东北石油大学李晓丹油库消防系统设计油库消防系统设计姓名：李晓丹班级：储运07-1指导教师：刘宏2东北石油大学李晓丹油库消防系统设计目录第1章概述第2章油罐火灾的类型和特点第3章消防给水系统第4章固定式泡沫灭火器的组成和灭火机理第5章消防系统的设计计算3东北石油大学李晓丹油库消防系统设计第1章概述1.1油库消防系统的组成消防道路、消防给水系统、泡沫（烟雾）灭火系统、移动消防设备（消防车、激动消防泵）、消防报警和通信、消防器材。1.2油库消防系统的必要性油库发生火灾时，消防系统起到了重要的作用。1.3我国消防系统研究主要采用固定式或半固定式低倍数泡沫灭火系统，并配备小型灭火器材和移动式灭火系统。返回返回4东北石油大学李晓丹油库消防系统设计第2章油罐火灾的类型和特点2.1油罐火灾的类型1.稳定燃烧2.爆炸燃烧3.爆燃4.沸溢燃烧2.2油罐火灾的特点1.油品燃烧的表面温度2.油品的燃烧速度3.油罐内油品燃烧火焰的特征（1）火焰的高度（2）火焰的倾斜度（3）火焰的温度（4）油罐的破坏情况（5）热波与沸腾溢流返回返回5东北石油大学李晓丹油库消防系统设计第3章消防给水系统水是油库消防的命脉，在扑救火灾中，发挥着关键作用，水的供应及时与否，决定着灭火的成败。消防给水系统主要有消防水源、供水管网和消防栓、消防泵站等组成。《石油库设计规范》对消防给水提出的技术要求。返回返回6东北石油大学李晓丹油库消防系统设计3.1消防水源油库消防水源可采用给水管网、天然水源、消防水池供给。为防止火灾对取水的威胁，天然和消防水池取水口（取水井）距被保护建筑的距离，底层建筑不宜小于15m，储油罐不宜与小于40m。消防水源方框图7东北石油大学李晓丹油库消防系统设计水源特点是浑浊度大、硬度低、水温变化大、水量随几节变化等，应处理取水设施江河湖溪沟泉水溶洞水潜伏水深层水地面取水集水井取水口（头部）地下取水取水井大口井辐射井深井复合井水泵净水设施渗水管沉淀过滤消毒输水设施水塔高位水池用户生活用水生产用水消防用水特点是水质清洁、水量稳定、水温变化不大，一般不需要处理水泵配水管地上水源地面水源8东北石油大学李晓丹油库消防系统设计3.2消防水池和水泵1.消防水池（1）消防水池分类可按按其所处位置、其相对于路面位置、其给水对象分类。（2）消防水池主要有储水和吸水两大功能。2.水泵参看《泵和压缩机》相关内容。3.3消防给水管网给水管网是由给水管线、消防栓及关键等组成。9东北石油大学李晓丹油库消防系统设计第4章固定式泡沫灭火器的组成和灭火机理固定式泡沫灭火系统是一种半自动泡沫装置，所有设备都是固定的，灭火时不需要另外接其它设备。4.1空气泡沫发生器空气泡沫发生器有立式、横式和槽式三种型式。4.2泡沫比例混合器泡沫比例混合器是指将泡沫液与水按比例混合成泡沫混合液的一套装置，目前使用的有多种。返回返回10东北石油大学李晓丹油库消防系统设计火灾火灾监控装置消防值班人员启动消防泡沫泵比例混合器水(混合液)泡沫混合液管道泡沫液设定供给强度泡沫泡沫产生液水源11东北石油大学李晓丹油库消防系统设计4.3灭火剂的选择常用的灭火剂1.水2.砂3.二氧化碳4.四氯化碳5.化学泡沫6.空气泡沫7.干粉8.卤化物4.4空气泡沫灭火机理1.空气泡沫灭火机理是具有：（1）隔离窒息；（2）隔热降温；（3）冲淡可燃气体，减轻火势。2.泡沫的性能要求3.泡沫性能指标12东北石油大学李晓丹油库消防系统设计第5章消防系统的设计计算设计原则：(1)泡沫混合液量，应满足扑救储罐区内泡沫混合液最大用量的单罐火灾和扑救该储罐流散液体火灾所设辅助泡沫枪的混合液量之和的要求。(2)储罐区泡沫液的总储量除按规定的泡沫混合液的供给强度泡沫枪数量和连续供给时间外，尚应增加充满管道的需要量。(3)采用固定式泡沫灭火系统时，除设置固定式泡沫灭火系统外，同时还应设置辅助装置。(4)扑救甲、乙、丙类液体流散液体火灾，辅助泡沫枪数量按罐区内泡沫混合液最大用量的储罐D确定。返回返回13东北石油大学李晓丹油库消防系统设计以一个10000m³汽油罐为最大储罐的油库为例进行设计计算。该油罐直径为26m。因此...
