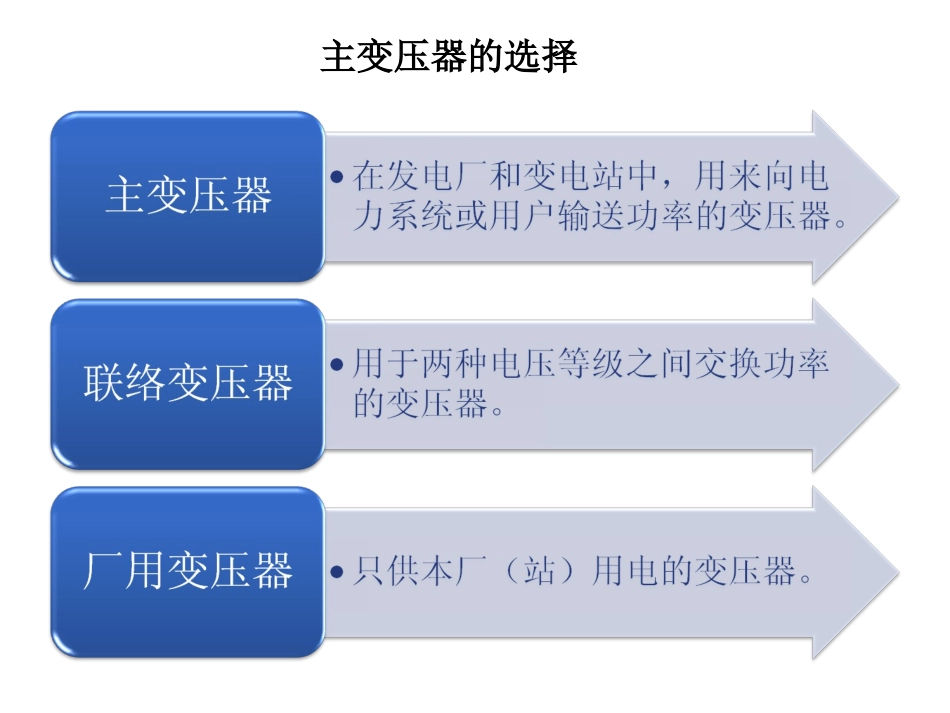

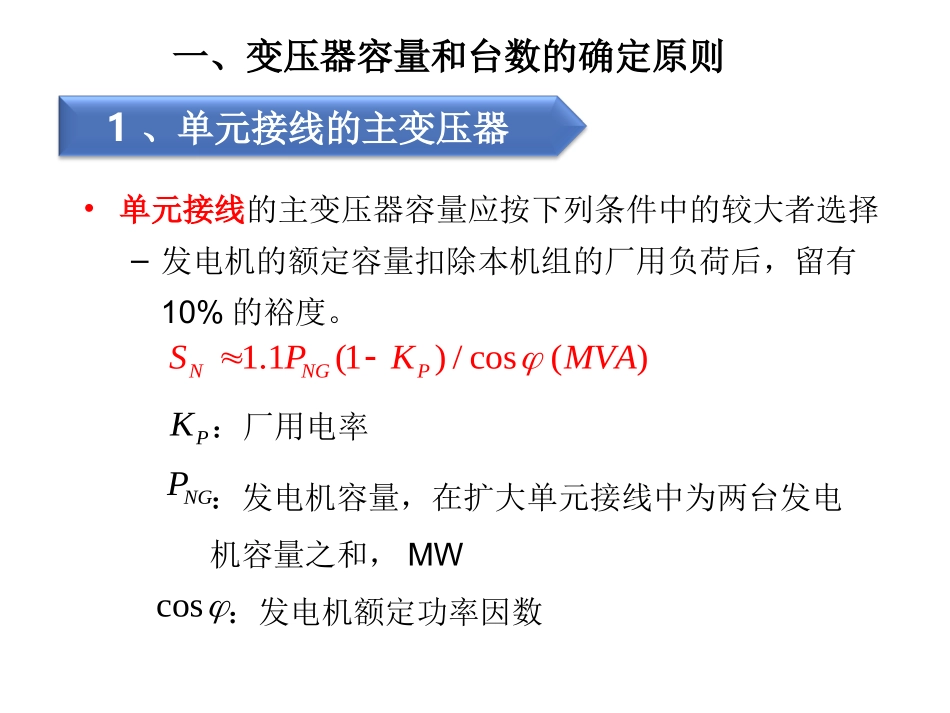

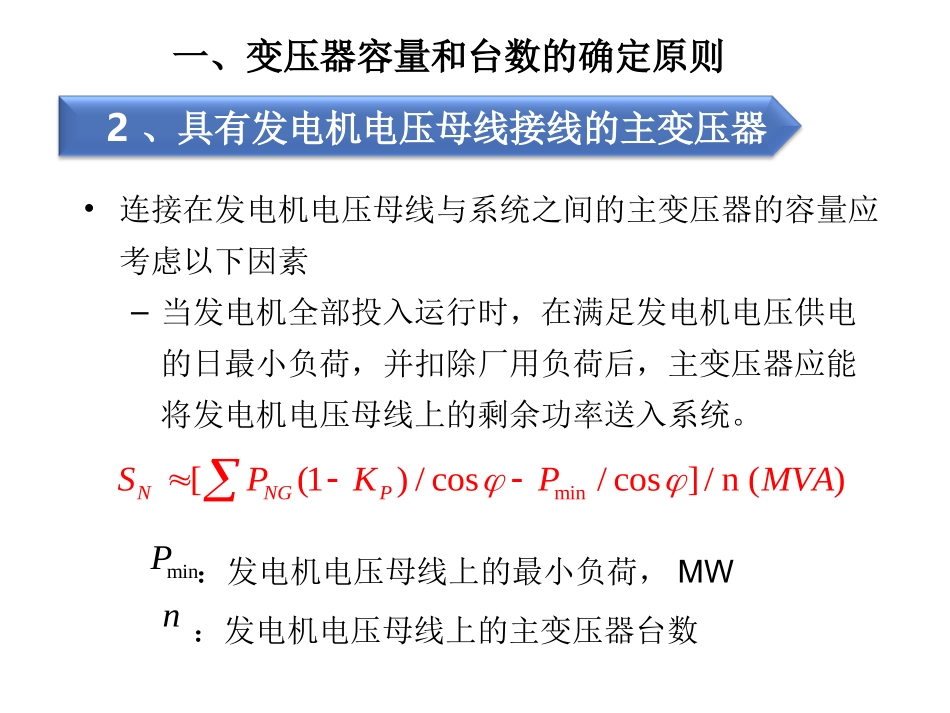

主变压器的选择一、变压器容量和台数的确定原则1、单元接线的主变压器•单元接线的主变压器容量应按下列条件中的较大者选择–发电机的额定容量扣除本机组的厂用负荷后，留有10%的裕度。1.1(1)/cos()NNGPSPKMVAPK：厂用电率NGP：发电机容量，在扩大单元接线中为两台发电机容量之和，MWcos：发电机额定功率因数一、变压器容量和台数的确定原则2、具有发电机电压母线接线的主变压器•连接在发电机电压母线与系统之间的主变压器的容量应考虑以下因素–当发电机全部投入运行时，在满足发电机电压供电的日最小负荷，并扣除厂用负荷后，主变压器应能将发电机电压母线上的剩余功率送入系统。min[(1)/cos/cos]/n()NNGPSPKPMVAminP：发电机电压母线上的最小负荷，MWn：发电机电压母线上的主变压器台数一、变压器容量和台数的确定原则2、具有发电机电压母线接线的主变压器–若发电机电压母线上接有2台或以上的主变压器时，当负荷最小且其中容量最大的一台变压器因故退出运行时，其他主变压器应能输送母线剩余功率的70%以上。min[(1)/cos/cos]70%/(n1)()NNGPSPKPMVA一、变压器容量和台数的确定原则2、具有发电机电压母线接线的主变压器–当接在发电机电压母线上的负荷最大且其中容量最大一台机组检修或者因供热机组热负荷变动而需限制本厂输出功率时，主变压器应能从电力系统倒送功率，保证发电机电压母线上最大负荷的需要。max[/cos(1)/cos]/n()NNGPGSPPKMVANGP：发电机电压母线除最大一台机组外，其他发电机容量之和，MWmaxP：发电机电压母线上的最大负荷，MW一、变压器容量和台数的确定原则2、具有发电机电压母线接线的主变压器–对上面3式的计算结果进行比较，取其中最大者。–接于发电机电压母线上的主变压器一般说来不少于2台，但对主要向发电机电压供电的地方电厂、系统电源主要作为备用时，可以只装一台。一、变压器容量和台数的确定原则3、连接两种升高电压母线的主变压器•联络变压器的台数一般只设置1台，最多不超过2台。•联络变压器的容量应考虑以下两点：–应能满足两种电压网络在各种不同运行方式下功率交换；–一般不应小于接在两种电压母线上的最大一台机组容量，以保证最大一台机组故障或检修时，通过联络变压器来满足本侧负荷的要求；–在线路检修或故障时，通过联络变压器将剩余容量送入另一系统。一、变压器容量和台数的确定原则4、变电站主变压器•容量一般应按5~10年规划负荷来选择。•重要变电站，需考虑当一台主变停运时，其余变压器容量在计及过负荷能力允许时间内，应满足I类及II类负荷的供电。•一般性变电站，当一台主变停运时，其余变压器容量应能满足全部负荷的70~80%。max(0.7~0.8)/(n1)()NSSMVAn：变电站主变压器台数一、变压器容量和台数的确定原则4、变电站主变压器•当采用自耦变压器在自耦变第三绕组接有无功补偿设备时，应根据无功功率潮流校核公共绕组的容量。•枢纽变电站设置2~4台主变，地区性变电站可设3台主变，终端变电站一般装设2台主变。二、变压器型式和结构的选择原则1、相数•容量为300MW及以下机组单元连接的主变压器和330kV及以下电力系统中，应选用三相变压器。•容量为600MW机组单元连接的主变压器和500kV电力系统中，应经过技术经济比较后选用单/三相变压器。•采用单相变压器时，应经综合考虑，确定是否装设备用相。若确需装设，可按地区或同一电厂的3~4组单组变（容量、变比与阻抗均相同），合设一台备用相。二、变压器型式和结构的选择原则2、绕组数与结构•机组容量为125MW及以下的发电厂多采用三绕组变压器，但三绕组变压器的每个绕组的通过容量应达到该变压器额定容量的15%及以上，否则选用双绕组变压器。•机组容量为200MW及以上的发电厂采用发电机—双绕组变压器单元接线，在2种升高电压级之间加装联络变压器，联络变压器宜选用三绕组变压器（或自耦变）。•扩大单元接线的主变，优先选用低压分裂绕组变压器。•110kV及以上中性点直接接地系统中，凡需选用三绕组变压器的场所，可优先选择自耦变，但需注意潮流方向。二、变压器型式和结构的选择原则3、绕组联结组号...
