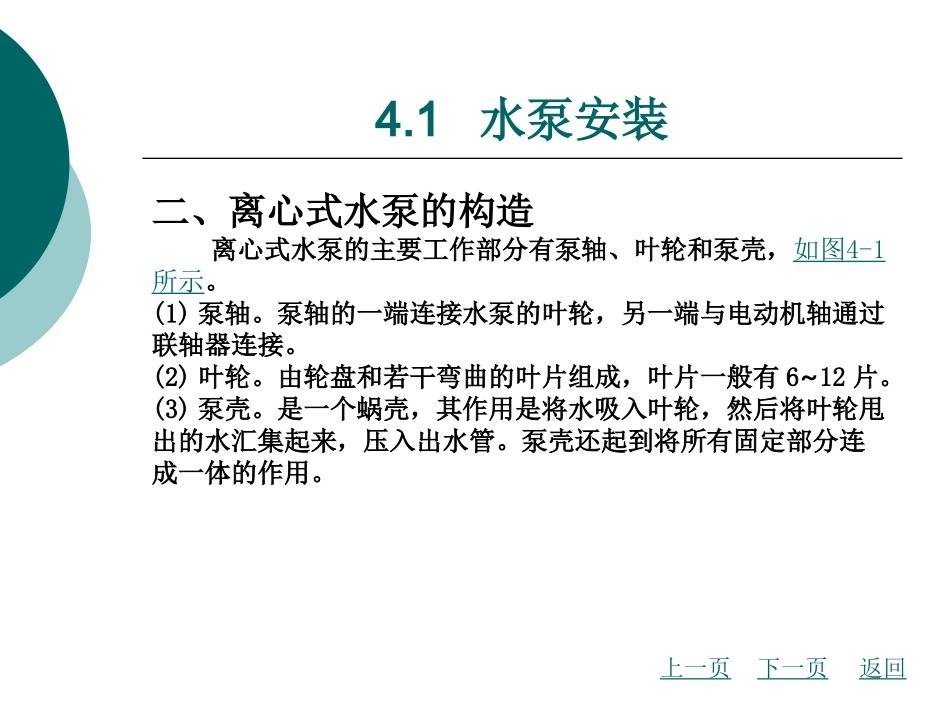

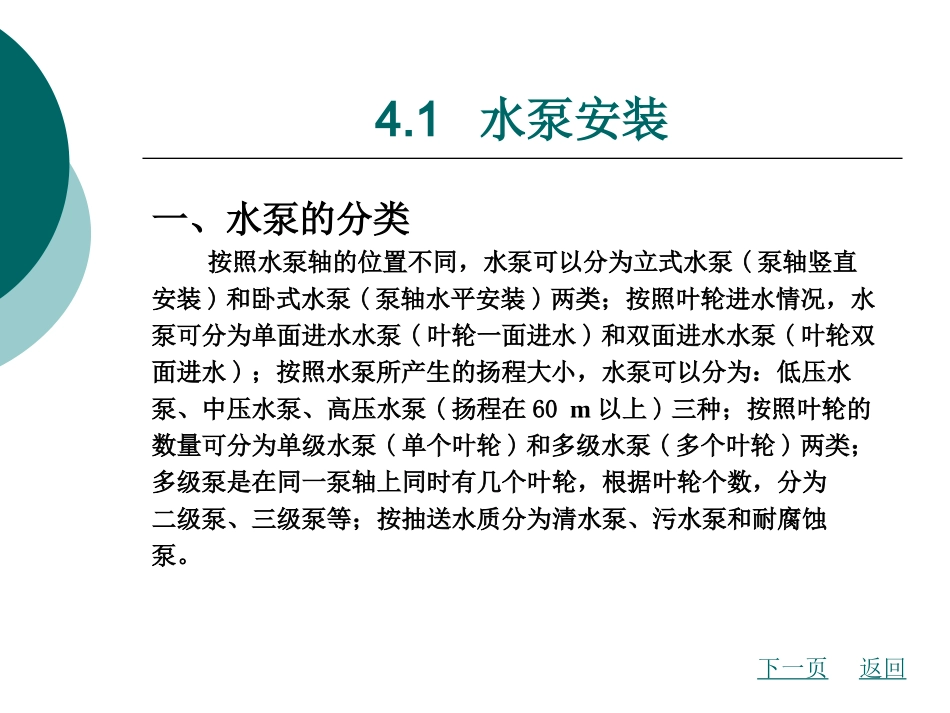

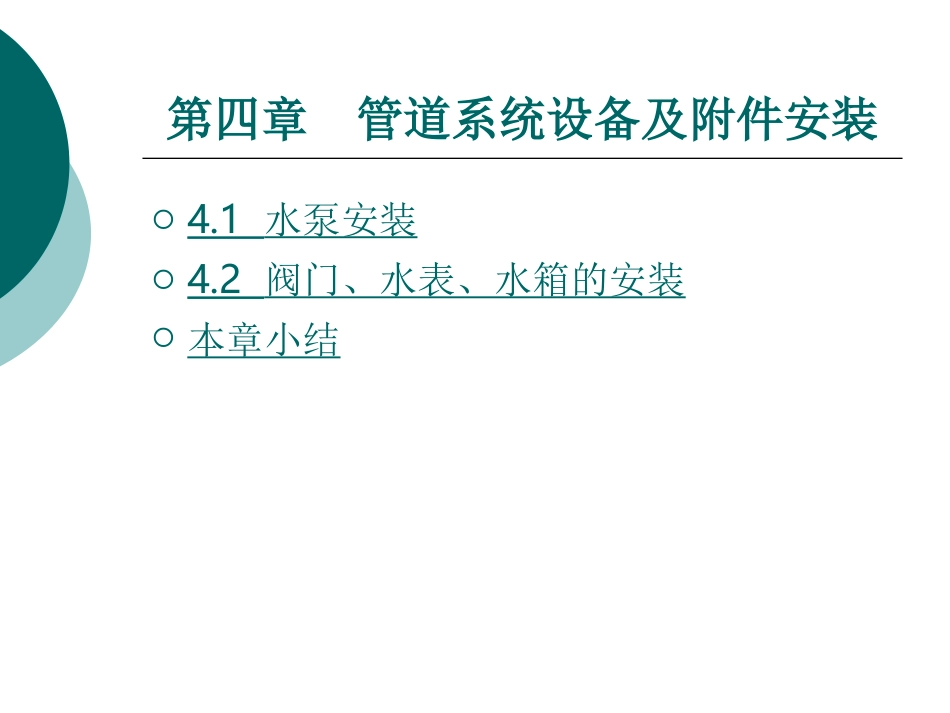

第四章管道系统设备及附件安装4.1水泵安装4.2阀门、水表、水箱的安装本章小结4.1水泵安装一、水泵的分类按照水泵轴的位置不同，水泵可以分为立式水泵(泵轴竖直安装)和卧式水泵(泵轴水平安装)两类；按照叶轮进水情况，水泵可分为单面进水水泵(叶轮一面进水)和双面进水水泵(叶轮双面进水)；按照水泵所产生的扬程大小，水泵可以分为：低压水泵、中压水泵、高压水泵(扬程在60m以上)三种；按照叶轮的数量可分为单级水泵(单个叶轮)和多级水泵(多个叶轮)两类；多级泵是在同一泵轴上同时有几个叶轮，根据叶轮个数，分为二级泵、三级泵等；按抽送水质分为清水泵、污水泵和耐腐蚀泵。下一页返回4.1水泵安装二、离心式水泵的构造离心式水泵的主要工作部分有泵轴、叶轮和泵壳，如图4-1所示。(1)泵轴。泵轴的一端连接水泵的叶轮，另一端与电动机轴通过联轴器连接。(2)叶轮。由轮盘和若干弯曲的叶片组成，叶片一般有6~12片。(3)泵壳。是一个蜗壳，其作用是将水吸入叶轮，然后将叶轮甩出的水汇集起来，压入出水管。泵壳还起到将所有固定部分连成一体的作用。上一页下一页返回4.1水泵安装三、水泵机组的安装离心泵机组分带底座和不带底座两种形式。一般小型离心泵出厂时均与电动机装配在同一铸铁底座上；口径较大的泵出厂时不带底座，水泵和动力机械直接安装在基础上。(1)带底座水泵的安装：安装带底座的小型水泵时，先在基础面和底座面上划出水泵中心线，然后将底座吊装在基础上，套上地脚螺栓和螺母，调整底座位置，使底座上的中心线和基础上的中心线一致。然后，用水平仪在底座加工面上检查是否水平。不水平时，可在底座下承垫垫铁找平。垫铁的种类如图4-2所示。上一页下一页返回4.1水泵安装(2)无共用底座水泵的安装：安装顺序是先安装水泵，待其位置与进出水管的位置找正后，再安装电动机。吊装水泵可采用三脚架。(3)电动机安装：安装电动机时以水泵为基准，将电动机轴中心调整到与水泵的轴中心线在同一条直线上。上一页下一页返回4.1水泵安装四、水泵配管安装(1)在水泵二次灌浆混凝土强度达到75%以后，水泵经过精校后，可进行配管安装。(2)配管时，管道与泵体连接不得强行组合连接，且管道重量不能附加在泵体上。(3)水泵吸水管安装不当时，对水泵的效率及功率影响很大，轻者会影响水泵流量，严重时会造成水泵不上水，致使水泵不能正常工作，因此，对水平吸水管有以下几点要求。1)水泵的吸水管如变径，应采用偏心大小头，并使平面朝上，带斜度的一段朝下(以防止产生“气囊”)。上一页下一页返回4.1水泵安装2)为防止吸水管中积存空气而影响水泵运转，吸水管的安装应具有沿水流方向连续上升的坡度接至水泵入口，坡度应不小于0.005。3)吸水管靠近水泵进水口处，应有一段长约2~3倍管道直径的直管段，避免因直接安装弯头造成水泵进水口处流速分布不均匀，流量减少。4)吸水管应设有支撑件。5)吸水管段要短，配管及弯头要少，力求减少管道压力损失。6)水泵底阀与水底距离，一般不小于底阀或吸水喇叭口的外径；水泵出水管安装止回阀和阀门，止回阀应安装在靠近水泵一侧。上一页返回4.2阀门、水表、水箱的安装一、阀门(一)减压阀(1)减压阀的安装高度：1)设在离地面1.2m左右处，沿墙敷设。2)设在离地面3m左右处，并设永久性操作台。(2)蒸汽系统的减压阀组前，应设置疏水阀。(3)如系统中介质带渣物时，应在阀组前设置过滤器。(4)为了便于减压阀的调整工作，减压阀组前后应装压力表。为了防止减压阀后的压力超过容许限度，阀组后应装安全阀。下一页返回4.2阀门、水表、水箱的安装(5)减压阀有方向性，安装时注意勿将方向装反，并应使其垂直地安装在水平管道上。波纹管式减压阀用于蒸汽时，波纹管应朝下安装；用于空气时，需将阀门反向安装。(6)对于带有均压管的鼓膜式减压阀，均压管应装于低压管一边。见图4-3(c)。(7)减压阀安装图及各部位的尺寸。减压阀安装图见图4-3，各部尺寸见表4-1。上一页下一页返回4.2阀门、水表、水箱的安装(8)减压阀安装完后，应根据使用压力调试，并做出调试后的标志。弹簧式减压阀的调整过程是这样的：先将减压阀两侧的球阀关闭(此时旁通管也应处于关闭状态)，再将减压阀上...
