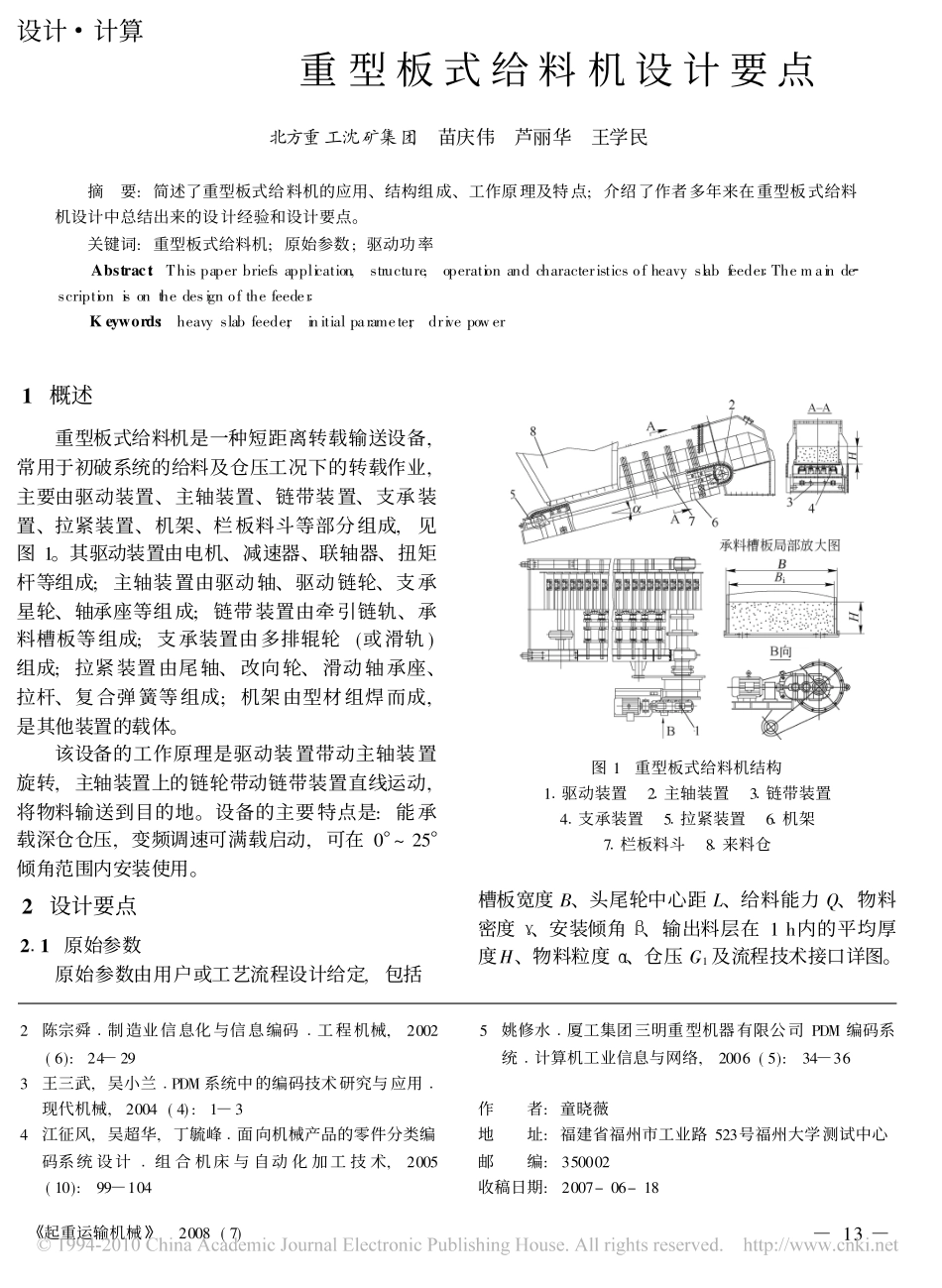

��起重运输机械�2008(7)设计!计算�������重型板式给料机设计要点北方重工沈矿集团�苗庆伟�芦丽华�王学民��摘�要:简述了重型板式给料机的应用、结构组成、工作原理及特点;介绍了作者多年来在重型板式给料机设计中总结出来的设计经验和设计要点。关键词:重型板式给料机;原始参数;驱动功率Abstract:Thispaperbriefsapplication,structure,operationandcharacteristicsofheavyslabfeeder�Themainde�scriptionisonthedesignofthefeeder�Keywords:heavyslabfeeder;initialparameter;drivepower1�概述重型板式给料机是一种短距离转载输送设备,常用于初破系统的给料及仓压工况下的转载作业,主要由驱动装置、主轴装置、链带装置、支承装置、拉紧装置、机架、栏板料斗等部分组成,见图1。其驱动装置由电机、减速器、联轴器、扭矩杆等组成;主轴装置由驱动轴、驱动链轮、支承星轮、轴承座等组成;链带装置由牵引链轨、承料槽板等组成;支承装置由多排辊轮(或滑轨)组成;拉紧装置由尾轴、改向轮、滑动轴承座、拉杆、复合弹簧等组成;机架由型材组焊而成,是其他装置的载体。该设备的工作原理是驱动装置带动主轴装置旋转,主轴装置上的链轮带动链带装置直线运动,将物料输送到目的地。设备的主要特点是:能承载深仓仓压,变频调速可满载启动,可在0∀~25∀倾角范围内安装使用。2�设计要点2�1�原始参数原始参数由用户或工艺流程设计给定,包括图1�重型板式给料机结构1�驱动装置�2�主轴装置�3�链带装置4�支承装置�5�拉紧装置�6�机架7�栏板料斗�8�来料仓槽板宽度B、头尾轮中心距L、给料能力Q、物料密度�、安装倾角�、输出料层在1h内的平均厚度H、物料粒度、仓压G1及流程技术接口详图。2�陈宗舜�制造业信息化与信息编码�工程机械,2002(6):24#293�王三武,吴小兰�PDM系统中的编码技术研究与应用�现代机械,2004(4):1#34�江征风,吴超华,丁毓峰�面向机械产品的零件分类编码系统设计�组合机床与自动化加工技术,2005(10):99#1045�姚修水�厦工集团三明重型机器有限公司PDM编码系统�计算机工业信息与网络,2006(5):34#36作��者:童晓薇地��址:福建省福州市工业路523号福州大学测试中心邮��编:350002收稿日期:2007-06-18#13#�起重运输机械�2008(7)2�2�主要参数的确定(1)槽板有效宽度Bi=B-0�1(2)装载有效长度Li=L-1(3)链带运行速度V=1�15Q3600BiH�(4)主轴装置转速n1=60VZT式中�Z###驱动链轮齿数T###牵引链轨节距,m(5)传动总速比i=nn1式中�n###驱动电机转速,r/min2�3�驱动功率计算目前我国重型板式给料机方面的资料较少,驱动功率的计算基本采用原苏联别林诺夫著�碎破机、磨矿机、给料机中的经验公式进行,即N=!VG102∀1∀2式中�!###物料对输送链带槽板的摩擦系数,取0�7G###给料机链带上的物料质量,kg∀1###给料机链带效率,取0�6∀2###给料机传动效率,取0�8实际应用中上式不太理想,有时出现电机无法启动,有时出现超过设计工况许多也能正常运行等现象。为此,综合分析上式的物理含义,其运行阻力只有矿石对平板的摩擦阻力,而没有表达其他诸因素如坡度阻力、链带与支承装置摩擦阻力、栏板阻力、仓压阻力及链带僵直、弯曲等阻力对消耗功率的影响,因此计算结果不够准确。结合多年的设计经验,分析了传动链带上的总阻力,也就是驱动链轮应传给链带的圆周力,推导出了现行功率计算方法。2�3�1�运行总阻力F运行总阻力包括机械运动件自重产生的摩擦阻力、运行物料正压力产生的摩擦阻力、运行物料与固定栏板的摩擦阻力、提升坡度阻力、仓压阻力及由链带僵直、弯曲等产生的附加阻力。(1)运动件摩擦阻力Fm∃支承装置中上下分支支承轮摩擦阻力上下分支支承轮基本在中心距范围内均布,近似看做是在头尾轴中心距范围内的均布载荷,其摩擦阻力就是由自重而产生的回转摩擦阻力。F1=fL(qs+qx)式中�F1###支承装置中上下分支支承轮摩擦阻力qs###上分支支承轮线集度qx###下分支支承轮线集度f###回转辊轮摩擦系数,取值见表1表1�摩擦系数f工作条件链带支承方式辊子支承滑动轴承滚动轴承滑轨支承良好0�06~0�080�020�08~0�10一般0�08~0�100�030�10~0�15不好0�10~0�130...
