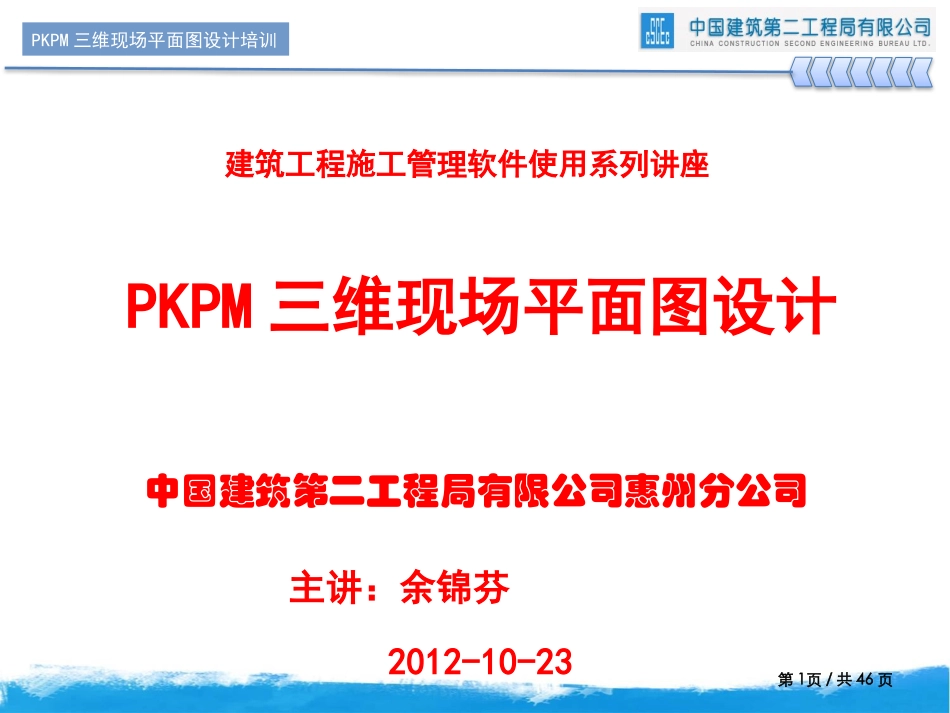

PKPM三维现场平面图设计培训建筑工程施工管理软件使用系列讲座主讲：余锦芬2012-10-23中国建筑第二工程局有限公司惠州分公司PKPM三维现场平面图设计第1页/共46页PKPM三维现场平面图设计培训一、PKPM三维现场平面图设计简介三维施工现场平面设计软件是把二维的施平面图快速的布置成三维施工现场平面图，并进行快速预览和录制动画短片。用户可根据底图快速绘制施工现场场地、大门、围墙、基坑、塔吊等施工设施的3D模型。还可以对搅拌站、工地办公室、加工棚、电线、工地堆放物、施工机械等实体实现快速插入。并提供了给施工现场绿化的种植功能。所有施工现场布置物都可以实现参数化建模，选择粘帖不同材质，使建造物实体更加形象逼真。可兼容多种其他软件的文件格式。另外为用户专门提供了各种施工中常用的单项动画快速设置演示菜单，动画涉及到整个建筑从基坑开挖到装修完毕的几乎所有施工工艺设置完的动画都可以录制成各种格式的动画短片，方便用户播放演示。第2页/共46页PKPM三维现场平面图设计培训二、PKPM三维现场平面图设计基本流程1、基本流程第3页/共46页PKPM三维现场平面图设计培训三、PKPM三维现场平面图设计软件进入制图方法1、在网络运行状态下，打开PKPM软件，点击“投标系列”-“三维平面设计”第4页/共46页PKPM三维现场平面图设计培训2、新建工程点击“新建工程”——命名“工程名称”及文件存放位置的“工程目录”——“确认”后，进入三维现场平面设计。新建工程第5页/共46页PKPM三维现场平面图设计培训3、导入CAD图的前期准备工作将需要进行三维现场平面设计的建筑设计平面图，应进行编辑，以便于制图快捷。对建筑模型、道路、围墙、堆场、场地等，先一一区分好相应的图层，并将要进行布置的对象用多段线封闭。为便于在PKPM中编辑，CAD图比例采用1:1，不适用的图层应删除，同时，应将图形文件另存为CAD2004格式。4、导入CAD图按照下图将编辑好的CAD图导入PKPM中。“文件”——“导入文件”——“导入DWG文件”——“选择DWG”导入图形第6页/共46页PKPM三维现场平面图设计培训主要功能按键：俯视窗口：右视窗口：前视窗口：透视窗口：线框模式：切换窗口：全部居中：放大一倍：缩小一倍：旋转视图：平移视图：视图缩小：窗口放大：俯视：前视：右视：透视：西南轴侧：东南轴侧：西北轴侧：按组选择第7页/共46页PKPM三维现场平面图设计培训图层处理PKPM的图层处理基本和CAD差不多，在你画三维图之前，一定要确保你导入的底图简洁明了，图层命名区分好，线段该闭合的闭合，比如：道路边线，柱边线，梁边线，建筑物边线等等，否则拉伸出来的物体是没有盖子的。没闭合可以选择“线连接”按钮进行闭合，要是还没有闭合就单击属性按钮，在“闭合”选项选择“是”就可以闭合了。第8页/共46页PKPM三维现场平面图设计培训5、导入CAD图后按照下图把施工单位设置修改好。“施工平面图”——“企业徽标设置”——“单位列表”——“选择自己单位”——“设为当前”6、相应门楼，围墙的材质根据CI标准统一修改好。设置企业徽标第9页/共46页PKPM三维现场平面图设计培训为了更好的操作图形，建议做如下操作。“管理”——“视图属性”——“视口属性”——“弹出当前视口属性”在视口属性中把显示网格和显示边线的勾去掉。勾选精细显示和GL视图隐藏二维线。如果想要在透视模式中看见天空，就在背景颜色中勾选天空贴图，当然也可以换自己喜欢的背景颜色。视口属性设置第10页/共46页PKPM三维现场平面图设计培训设置一些热键对于画图事半功倍。点“文件”“——“配置管理”，弹出配置管理窗口，然后再设置自己喜欢的简命令。设置热键第11页/共46页PKPM三维现场平面图设计培训施工场地布置左键单击“施工平面图”，在选择“场地”，弹出“场地窗口”，选择你要布置场地的材质。布置场地有两种方式，一种是指定区域内的一个点，还有一种是指定内外轮廓。建议：布置场地环境后修改材质时请把名称改好，以便于后期的修改。第12页/共46页PKPM三维现场平面图设计培训：新建贴图或者色块：修改材质：删除材质：整体赋材质：清除材质：按物体每个边赋材质：提取材质：修改贴图的大小方向和数...
