一个四层楼梯的成角透视画法VIP免费

一个四层楼梯的成角透视画法_第1页
1/8
一个四层楼梯的成角透视画法_第2页
2/8
一个四层楼梯的成角透视画法_第3页
3/8

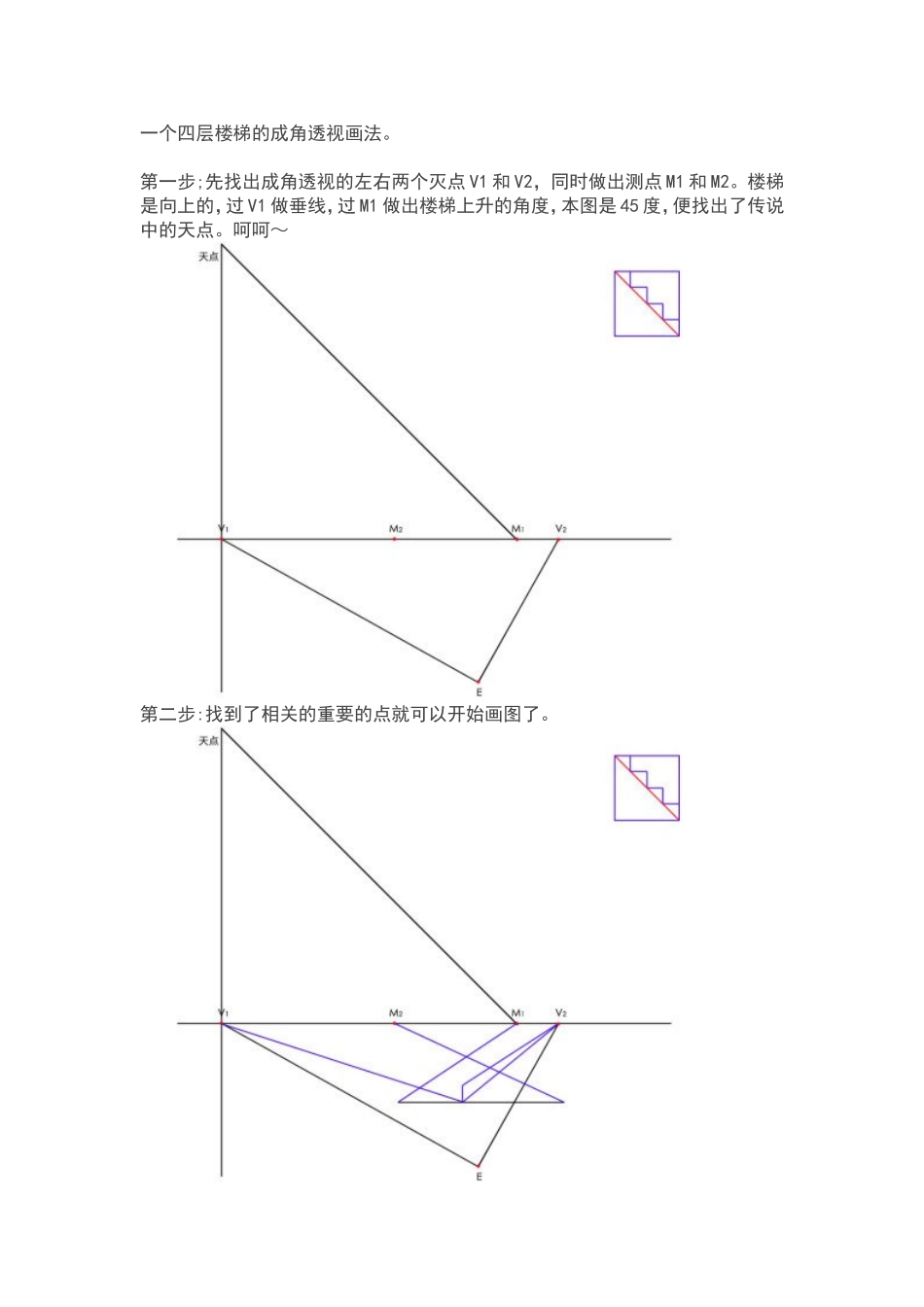

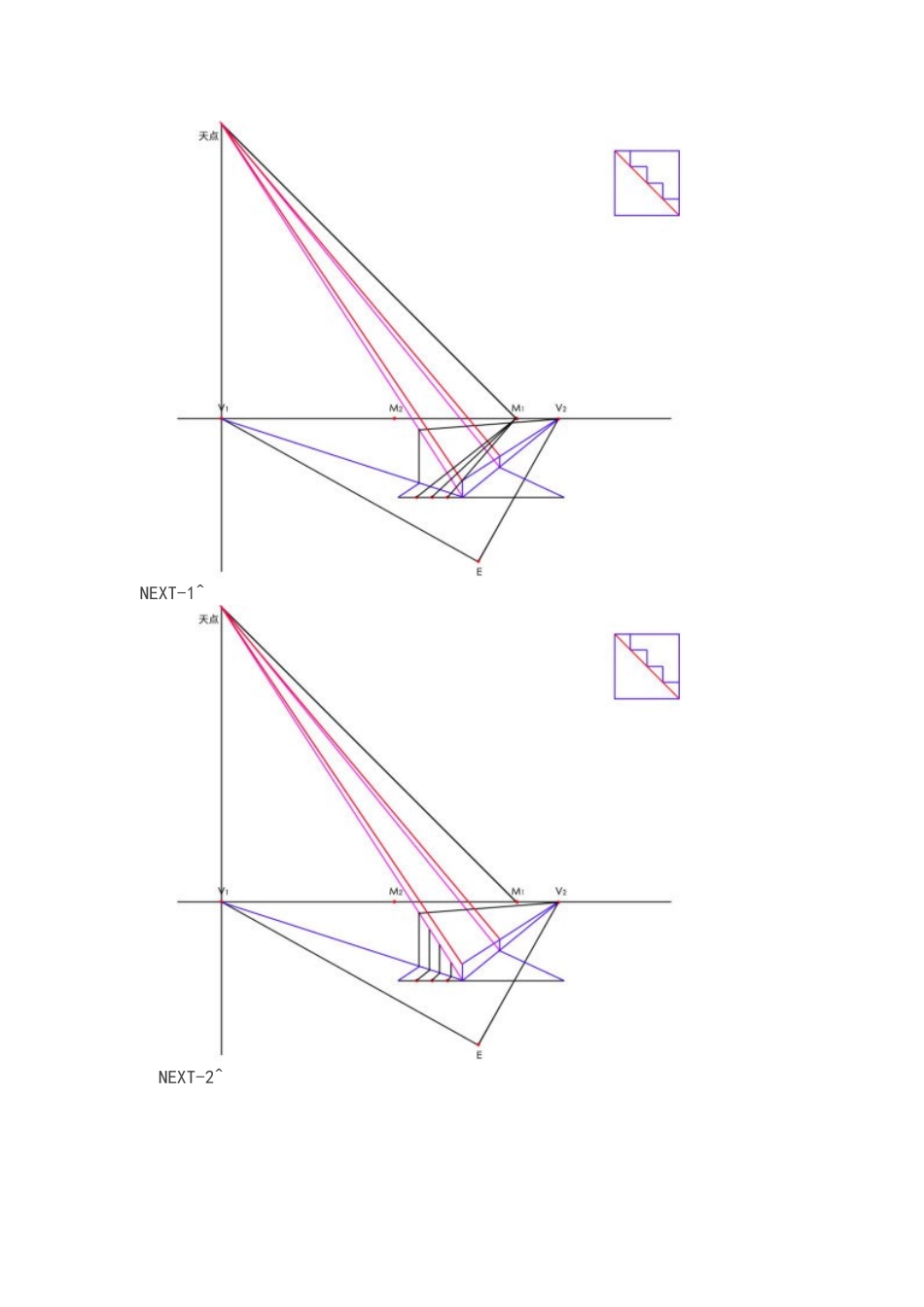

一个四层楼梯的成角透视画法。第一步;先找出成角透视的左右两个灭点V1和V2,同时做出测点M1和M2。楼梯是向上的,过V1做垂线,过M1做出楼梯上升的角度,本图是45度,便找出了传说中的天点。呵呵~第二步:找到了相关的重要的点就可以开始画图了。确定出第一层台阶的位置,一侧向左消逝,一侧向右消逝。画出上升的斜面。透视图中紫色线相当于右上角立面图中的红色线。我们需要确定的5个关键点都在这条线上。实在写不下去了,自己看吧,呵呵NEXT-1^NEXT-2^GONO^开始一层一层的画喽^一楼建设完毕^2楼继续中^加油盖啊^一半了^2楼完毕^后面基本一样
