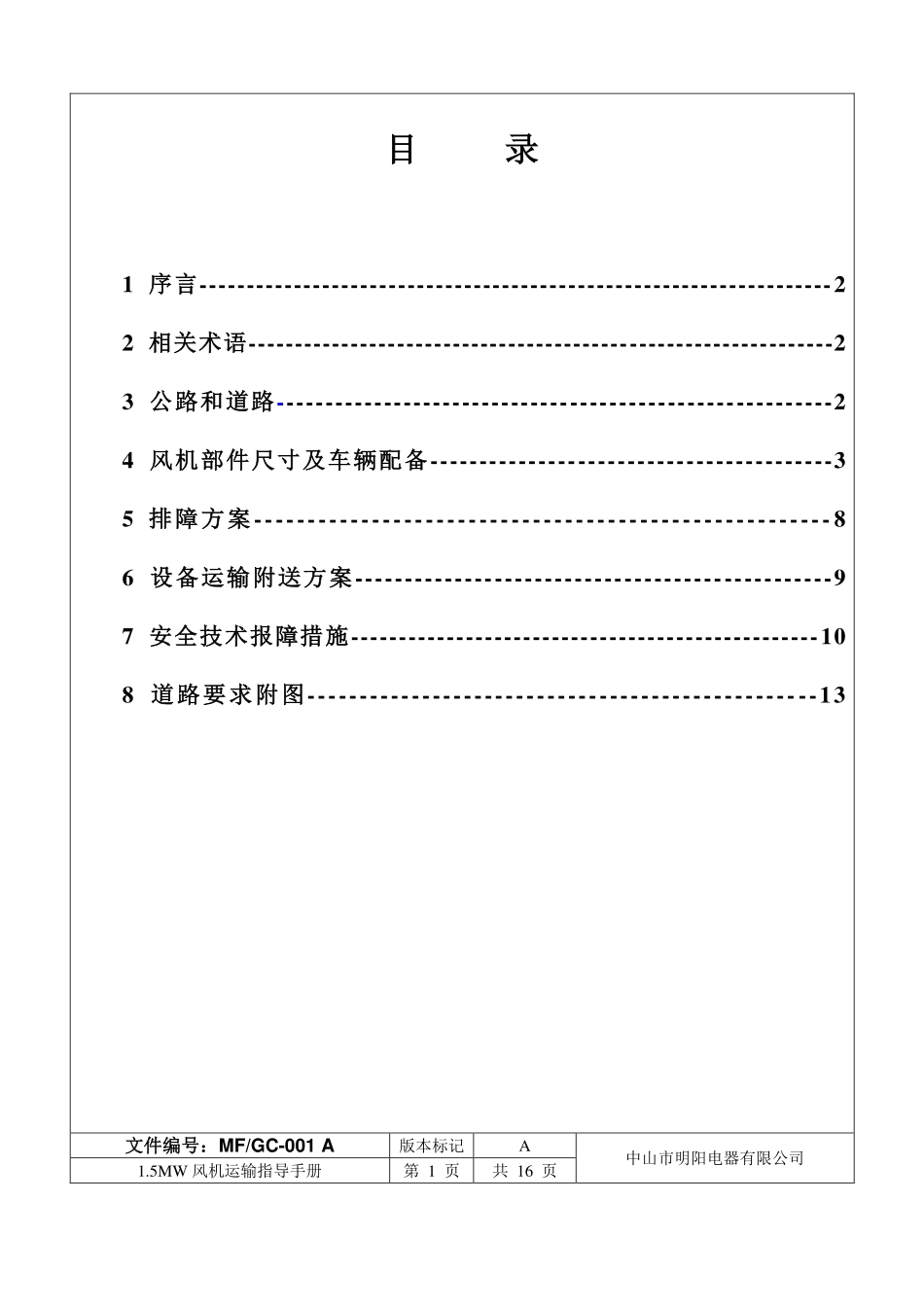

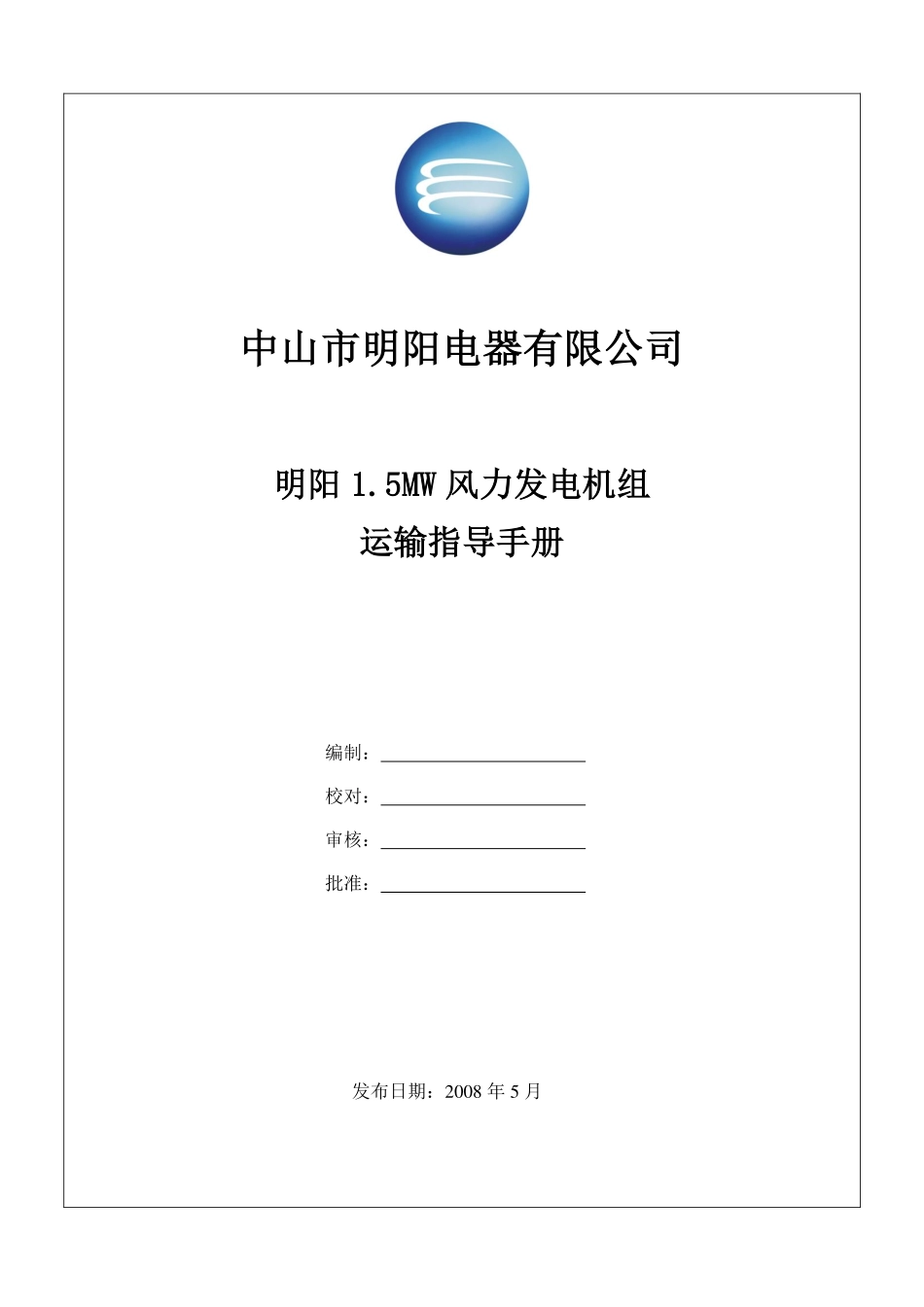

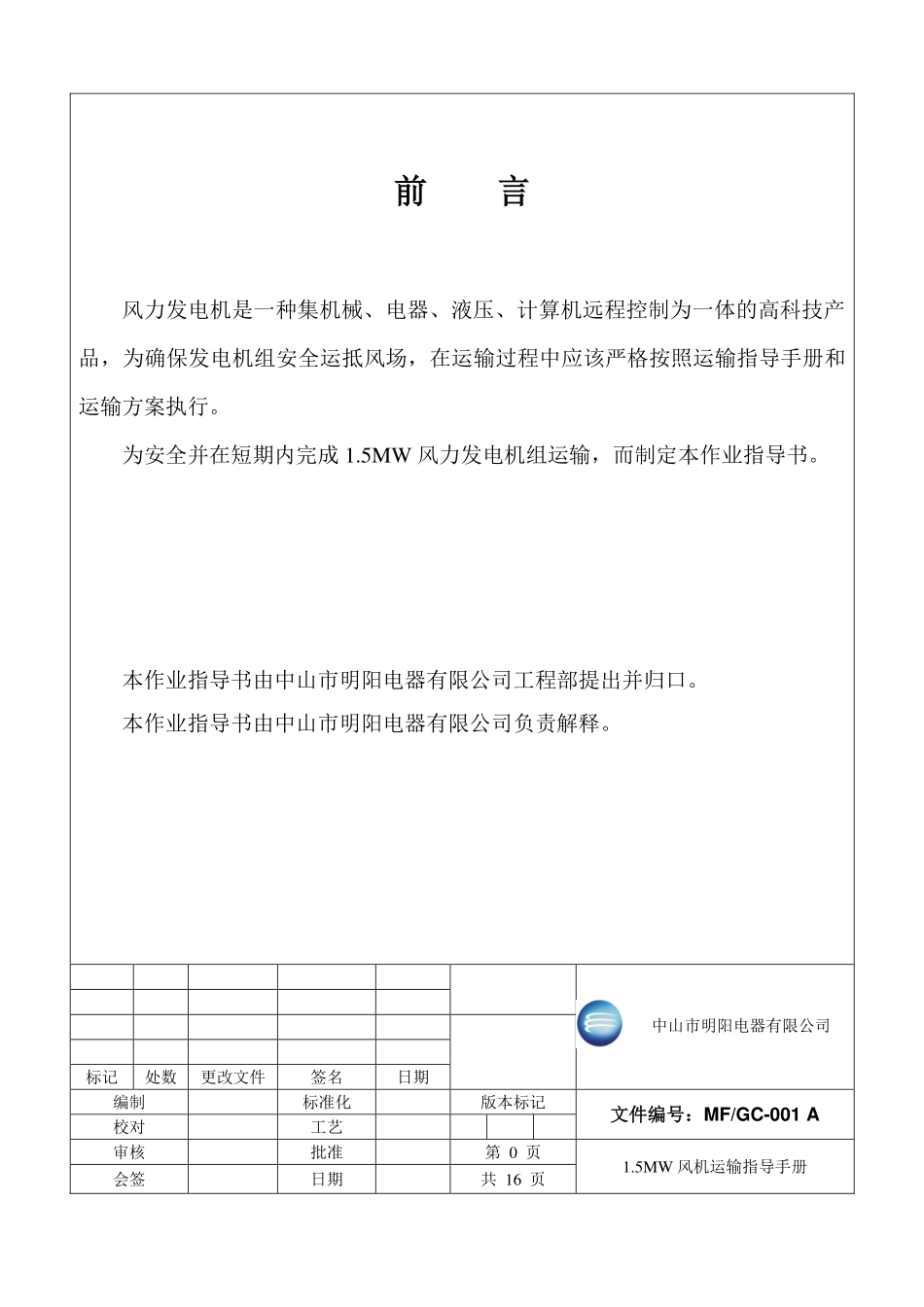

中山市明阳电器有限公司明阳1.5MW风力发电机组运输指导手册编制：校对：审核：批准：发布日期：2008年5月前言风力发电机是一种集机械、电器、液压、计算机远程控制为一体的高科技产品，为确保发电机组安全运抵风场，在运输过程中应该严格按照运输指导手册和运输方案执行。为安全并在短期内完成1.5MW风力发电机组运输，而制定本作业指导书。本作业指导书由中山市明阳电器有限公司工程部提出并归口。本作业指导书由中山市明阳电器有限公司负责解释。中山市明阳电器有限公司标记处数更改文件签名日期编制标准化版本标记文件编号：MF/GC-001A校对工艺审核批准第0页1.5MW风机运输指导手册会签日期共16页目录1序言-------------------------------------------------------------------22相关术语---------------------------------------------------------------23公路和道路---------------------------------------------------------24风机部件尺寸及车辆配备-----------------------------------------35排障方案------------------------------------------------------86设备运输附送方案------------------------------------------------97安全技术报障措施-------------------------------------------------108道路要求附图-------------------------------------------------13文件编号：MF/GC-001A版本标记A中山市明阳电器有限公司1.5MW风机运输指导手册第1页共16页一、序言本运输手册是针对明阳MY1.5MW风电机组所考虑的设备进场道路以及运输方面的总体说明，在执行本说明的过程中，不能仅凭此文件的描述制定运输方案，具体操作需要咨询明阳公司现场工程技术人员。本手册当中所描述的各风机部件的技术参数与实物不符者，则认定现场风机的技术参数是有效的。二、相关术语☆路线：是指风机到达风场入口，不包括现场安装所经过的道路；☆公路和道路：运输过程所经过的公路和道路（高速公路、国道、街道）。这些道路均由当地政府负责维修且为公用道路运输；☆进场道路：现有普通道路或风场为风机运输由场外至机位而专门设计的道路。☆风场内运输车辆：将起重机由一台风机机位移至另一台风机机位的运输车辆。☆平台：指在安装风机时，每个风机处放置风机重物、起重机等各部件的区域。三.公路和道路在风机运输开始时，由运输单位和明阳公司人员协商运输路线，运输单位制定运输方案，避免在运输过程中遇到不必要的麻烦；一旦确定运输路线后运输单位必须提前一周勘察道路和公路以确保运输过程中不出现问题；运输单位负责勘察沿途所经过各路段对特殊运输的管制情况并办理相关手续：乡村区域运输单位应办理当地通行的通行证，因为风机运输将使当地的公共交通中断。文件编号：MF/GC-001A版本标记A中山市明阳电器有限公司1.5MW风机运输指导手册第2页共16页四.风机部件尺寸及车辆配备☆MINGYANG1500型风机的安装和设备组装需要下列必要的运输条件：☆三辆卡车用于运输塔筒，一节塔筒需要一辆卡车+☆一辆车用于主机运输注：车板有效装车长度需在18米左右，车板后端装有轮毂，导流罩，大电缆等物品，需占用6-8米长度。文件编号：MF/GC-001A版本标记A中山市明阳电器有限公司1.5MW风机运输指导手册第3页共16页☆一辆卡车用于上机舱罩螺母及螺栓等部件运输注：车板有效装车长度需在16-18米左右，车板后端装有轮毂，变频器，备品备件等物品，需占用6-8米长度。☆三辆卡车用于运输叶片，一个叶片需要一辆卡车文件编号：MF/GC-001A版本标记A中山市明阳电器有限公司1.5MW风机运输指导手册第4页共16页1.塔筒尺寸75米塔筒尺寸重量长度底部尺寸上部尺寸第一节61T17045mm4200mm3853mm.第二节61T26723mm3853mm3309mm第三节42T28062mm3309mm2737mm65米塔筒尺寸重量长度底部尺寸上部尺寸第一节23T7050mm4200mm3853mm.第二节40T26723mm3853mm3309mm第三节27T28062mm3309mm2737mm文件编号：MF/GC-001A版本标记A中山市明阳电器有限公司1.5MW风机运输指导手册第5页共16页2.机舱和轮毂尺寸机舱外部尺寸机舱+轮毂尺寸重量长度高度宽度机舱＋轮毂80T15m5.1m4.5m.文件编号：MF/GC-001A版本标记A中山市明阳电器有...
