芯烨XP-330B条码打印机手册VIP免费

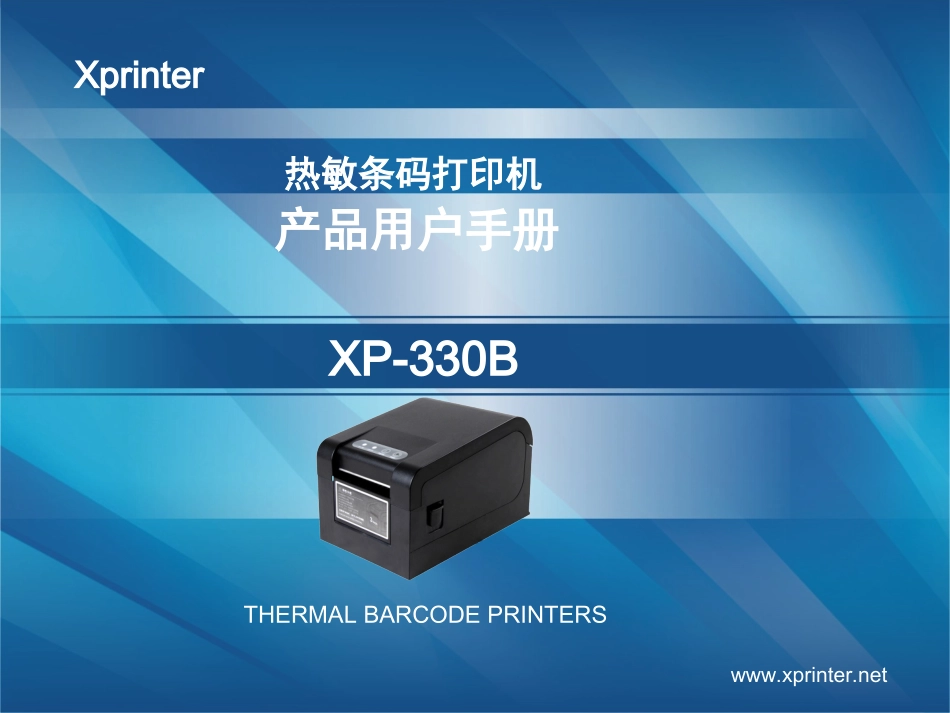

芯烨XP-330B条码打印机手册_第1页
1/16

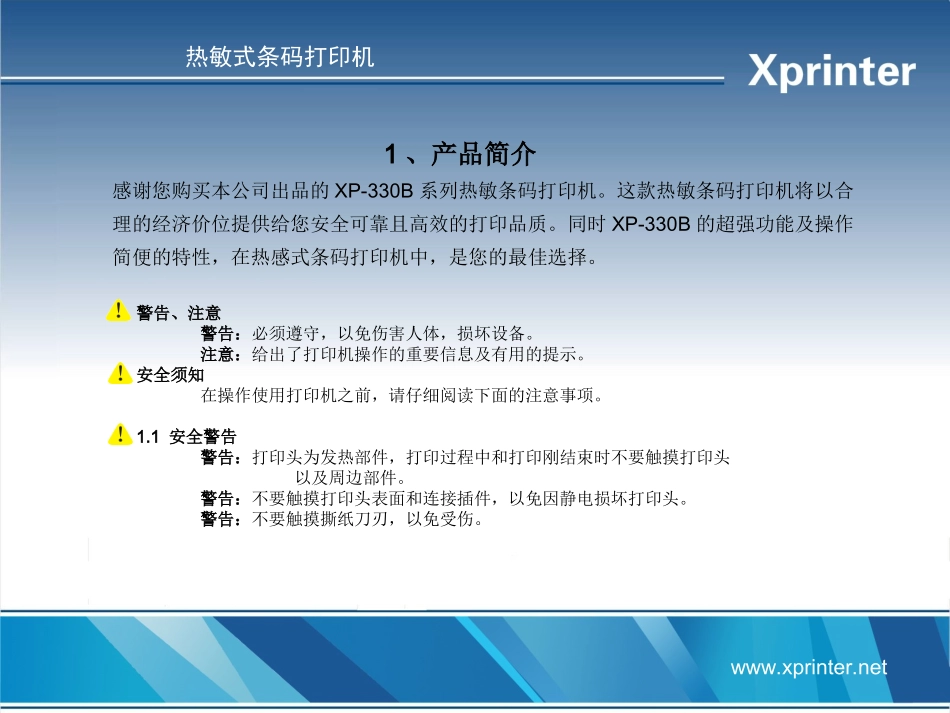

芯烨XP-330B条码打印机手册_第2页
2/16

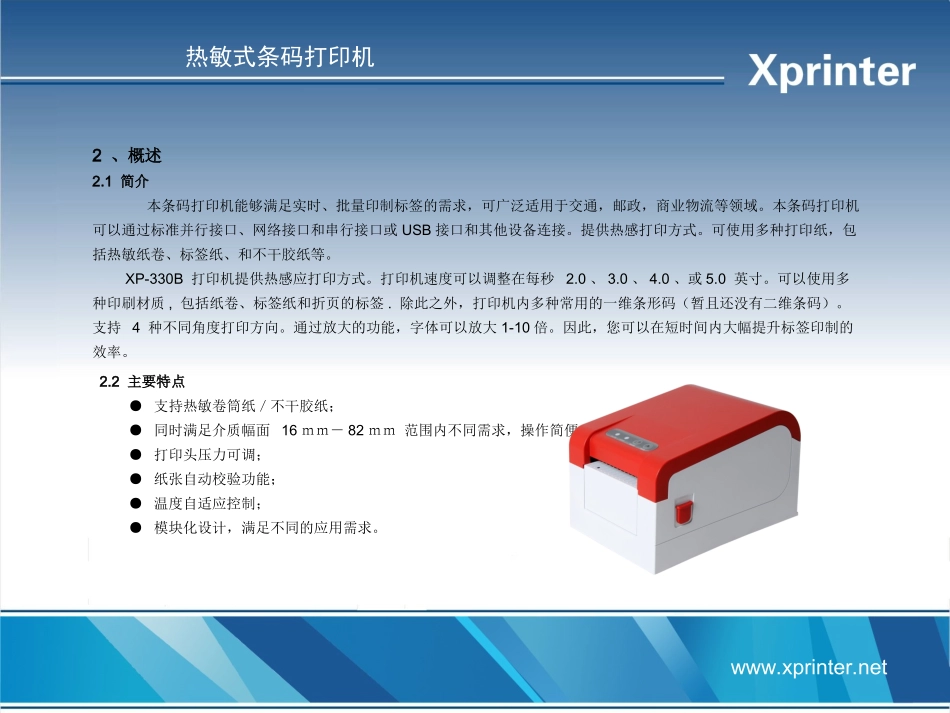

芯烨XP-330B条码打印机手册_第3页
3/16
Xprinter热敏条码打印机产品用户手册XP-330BTHERMALBARCODEPRINTERSwww.xprinter.net热敏式条码打印机1、产品简介感谢您购买本公司出品的XP-330B系列热敏条码打印机。这款热敏条码打印机将以合理的经济价位提供给您安全可靠且高效的打印品质。同时XP-330B的超强功能及操作简便的特性,在热感式条码打印机中,是您的最佳选择。警告、注意警告:必须遵守,以免伤害人体,损坏设备。注意:给出了打印机操作的重要信息及有用的提示。安全须知在操作使用打印机之前,请仔细阅读下面的注意事项。1.1安全警告警告:打印头为发热部件,打印过程中和打印刚结束时不要触摸打印头以及周边部件。警告:不要触摸打印头表面和连接插件,以免因静电损坏打印头。警告:不要触摸撕纸刀刃,以免受伤。www.xprinter.net2、概述2.1简介本条码打印机能够满足实时、批量印制标签的需求,可广泛适用于交通,邮政,商业物流等领域。本条码打印机可以通过标准并行接口、网络接口和串行接口或USB接口和其他设备连接。提供热感打印方式。可使用多种打印纸,包括热敏纸卷、标签纸、和不干胶纸等。XP-330B打印机提供热感应打印方式。打印机速度可以调整在每秒2.0、3.0、4.0、或5.0英寸。可以使用多种印刷材质,包括纸卷、标签纸和折页的标签.除此之外,打印机内多种常用的一维条形码(暂且还没有二维条码)。支持4种不同角度打印方向。通过放大的功能,字体可以放大1-10倍。因此,您可以在短时间内大幅提升标签印制的效率。2.2主要特点●支持热敏卷筒纸/不干胶纸;●同时满足介质幅面16mm-82mm范围内不同需求,操作简便;●打印头压力可调;●纸张自动校验功能;●温度自适应控制;●模块化设计,满足不同的应用需求。热敏式条码打印机www.xprinter.net3、外观及组件翻盖底座开盖按钮衬纸出纸口标签出纸口Feed按钮Pause按钮Error指示灯ONLINE/POWER指示灯热敏式条码打印机www.xprinter.net并行接口钱箱接口串行接口钱箱接口USB热敏式条码打印机www.xprinter.net打印头组件纸卷纸卷限位块纸存在传感器剥离棍扳手装纸轴透射传感器接受管剥离轴剥离棍热敏式条码打印机www.xprinter.net透射传感器发光管4.纸卷安装(1)将装纸轴插入纸卷中心,然后放入装纸腔内,装纸轴突出的部分需置于卡槽内。直到装纸轴与装纸卡槽位置协调为止。①如图所示按照箭头方向按下打印机开盖按钮,打开打印机上翻盖装纸轴卡槽②按照图示箭头方向,将打印机的装纸轴插入纸卷中心圆孔,调整装纸轴位置,使装纸轴位于标签纸卷中间。热敏式条码打印机www.xprinter.net③如图所示,将装好的标签纸卷与装纸轴放入打印机卡槽内,注意标签纸卷的方向。(2)自动剥离介质安装①将标签纸从纸卷中拉出一部分,从标签纸限位块内穿过,并移动此限位块到合适的纸卷宽度,以使标签纸打印出最佳效果。热敏式条码打印机www.xprinter.net②如图所示,按照箭头方向将扳手向下拨动,打开剥离棍。扳手直立,此图为剥离棍未打开状态扳手下压,此图为剥离棍打开状态热敏式条码打印机www.xprinter.net③先把标签纸与衬纸分离出来,如图所示将标签纸从标签出纸口拉出一部分,衬纸从剥离轴前面穿过,进入剥离装置。④如图所示,按照箭头方向用扳手回扳剥离棍,使剥离棍压住衬纸,然后盖好上盖。扳手向下,此图为剥离棍打开状态扳手回扳,此图为剥离棍关闭状态,衬纸已进入剥离装置热敏式条码打印机www.xprinter.net注意事项:如果剥离失败,请首先检查介质安装是否正确。衬纸必须绕过剥离轴;剥离棍必须压住衬纸;剥离扳手必须复位。请参照下图:标签出口衬纸热敏面正确错误剥离轴剥离棍衬纸剥离轴剥离棍衬纸5.主要技术指标5.1技术规格热敏式条码打印机www.xprinter.net技术参数:打印打印方式:热敏分辨率:203DPI打印宽度:16-82mm打印速度:最大127mm/s;普通101mm/s存储器:DRAM:2MFLASH:2M打印头温度探测:热敏电阻打印头位置探测:微动开关纸存在探测:光电传感器通讯接口:并行接口、网络接口、RS-232和USB接口介质纸张类型:热敏卷筒纸,不干胶纸等介质幅宽:16mm~82mm纸卷外径:最大120mm纸卷内径:最小25mm出纸方式:撕离或剥离电源输入:24VDC,2.5A环境要求工作环境:5~4...
