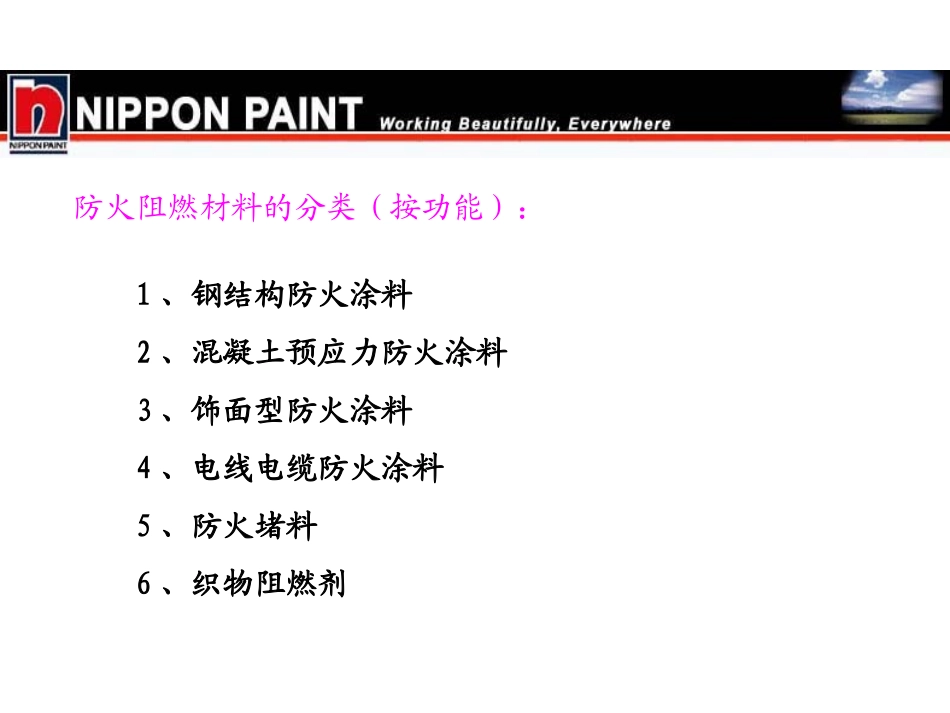

钢结构防火涂料基础知识钢结构防火涂料基础知识立邦涂料(中国）有限公司防火阻燃材料的分类（按功能）：1、钢结构防火涂料2、混凝土预应力防火涂料3、饰面型防火涂料4、电线电缆防火涂料5、防火堵料6、织物阻燃剂防火涂料作用：一、阻燃；二、耐火；防火涂料是施涂于建筑及构筑物的钢结构表面，能形成耐火隔热保护以提高钢结构耐火极限的涂料。（GB14907-2002）钢结构防火涂料概念《高层民用建筑设计防火规范》和《建筑设计防火规范》的要求，梁和柱的耐火极限最高值分别规定为120min和180min如何达到耐火极限的要求呢?有两方面的措施：1、提高涂料自身的质量或增加厚度；2、涂层作结构方面的处理,如包防火板、玻纤布、铁丝网等措施。产品分类：一、钢结构防火涂料按照使用场所可分为A）室内钢结构防火涂料：用于建筑物室内或隐蔽工程的钢结构表面；B）室外钢结构防火涂料：用于建筑物室外或露天工程的钢结构表面。二、钢结构使用按照厚度可分为A）超薄型钢结构防火涂料：涂层厚度小于或等于3mm；B）薄型钢结构防火涂料：涂层厚度大于3mm且小于或等于7mm；C）厚型钢结构防火涂料：涂层厚度大于7mm小于45mm。NCBNBNH1在容器中的状态经搅拌呈均匀细腻状态，无结块经搅拌后呈均匀液态或稠厚流体状，无结块经搅拌后呈均匀稠厚流体状态，无结块2干燥时间（表干）h≤8≤12≤243外观与颜色涂层干燥后、外观与颜色同样品比较应无明显差别涂层干燥后，外观颜色与同样品相比应无明显差别4初期干燥抗裂性不出现类纹允许出现1~3条裂纹，其宽度应≤0.5mm允许出现1~3条裂纹，其宽度应≤1mm5黏结强度，Mpa≥0.20Mpa≥0.15Mpa≥0.04Mpa6抗压强度，Mpa≥0.37干密度，kg/m3≤5008耐水性，d≥24，涂层无起层、发泡、脱落现象≥24，涂层无起层、发泡、脱落现象≥24，涂层无起层、发泡、脱落现象9耐冷热循环实验，次≥15次，涂层应无开裂、剥落、起跑现象≥15次，涂层应无开裂、剥落、起跑现象≥15次，涂层应无开裂、剥落、起跑现象2.0±0.2mm5.0±0.5mm25.0±2mm1.01.02.0注：裸露钢梁耐火极限为15min（I36b、I40b验证数据），作为表中0mm涂层厚度耐火极限基础数据。室内钢结构防火涂料技术性能指标技术指标序号检验项目10耐火性能（涂层厚度不大于），hWCBWBWH1在容器中的状态经搅拌呈均匀细腻状态，无结块经搅拌后呈均匀液态或稠厚流体状，无结块经搅拌后呈均匀稠厚流体状态，无结块2干燥时间（表干）h≤8≤12≤243外观与颜色涂层干燥后、外观与颜色同样品比较应无明显差别涂层干燥后，外观颜色与同样品相比应无明显差别4初期干燥抗裂性不出现裂纹允许出现1~3条裂纹，其宽度应≤0.5mm允许出现1~3条裂纹，其宽度应≤1mm5黏结强度，Mpa≥0.20Mpa≥0.15Mpa≥0.04Mpa6抗压强度，Mpa≥0.57干密度，kg/m3≤6508耐曝热/h≥720，涂层无起层、脱落、空鼓、开裂现象≥720，涂层无起层、脱落、空鼓、开裂现象≥720，涂层无起层、脱落、空鼓、开裂现象9耐湿热性/h≥504，涂层无起层、脱落、起泡现象≥504，涂层无起层、脱落、起泡现象≥504，涂层无起层、脱落、起泡现象10耐冻融循环性/次≥15次，涂层应无开裂、剥落、起泡现象≥15次，涂层应无开裂、剥落、起跑现象≥15次，涂层应无开裂、剥落、起跑现象11耐酸性/h≥360，涂层应无起层、脱落、开裂现象≥360，涂层应无起层、脱落、开裂现象≥360，涂层应无起层、脱落、开裂现象12耐碱性/h≥360，涂层应无起层、脱落、开裂现象≥360，涂层应无起层、脱落、开裂现象≥360，涂层应无起层、脱落、开裂现象13耐盐雾腐蚀性/次≥30，涂层应无起泡、明显变质、软化现象≥30，涂层应无起泡、明显变质、软化现象≥30，涂层应无起泡、明显变质、软化现象2.0±0.2mm5.0±0.5mm25.0±2mm1.01.02.0注：裸露钢梁耐火极限为15min（I36b、I40b验证数据），作为表中0mm涂层厚度耐火极限基础数据。耐久性项目（耐曝热性、耐湿热性、耐冻融循环性、耐酸性、耐碱性、耐盐雾腐蚀性）的技术要求除表中规定外，还应满足附加耐火性能的要求，方能判定该对应项性能合格。耐酸性和耐碱性可仅其中一项测试。室外钢结构防火涂料技术性能指标序号检验项目10耐火性能（涂层厚度不大于），h火灾升...
