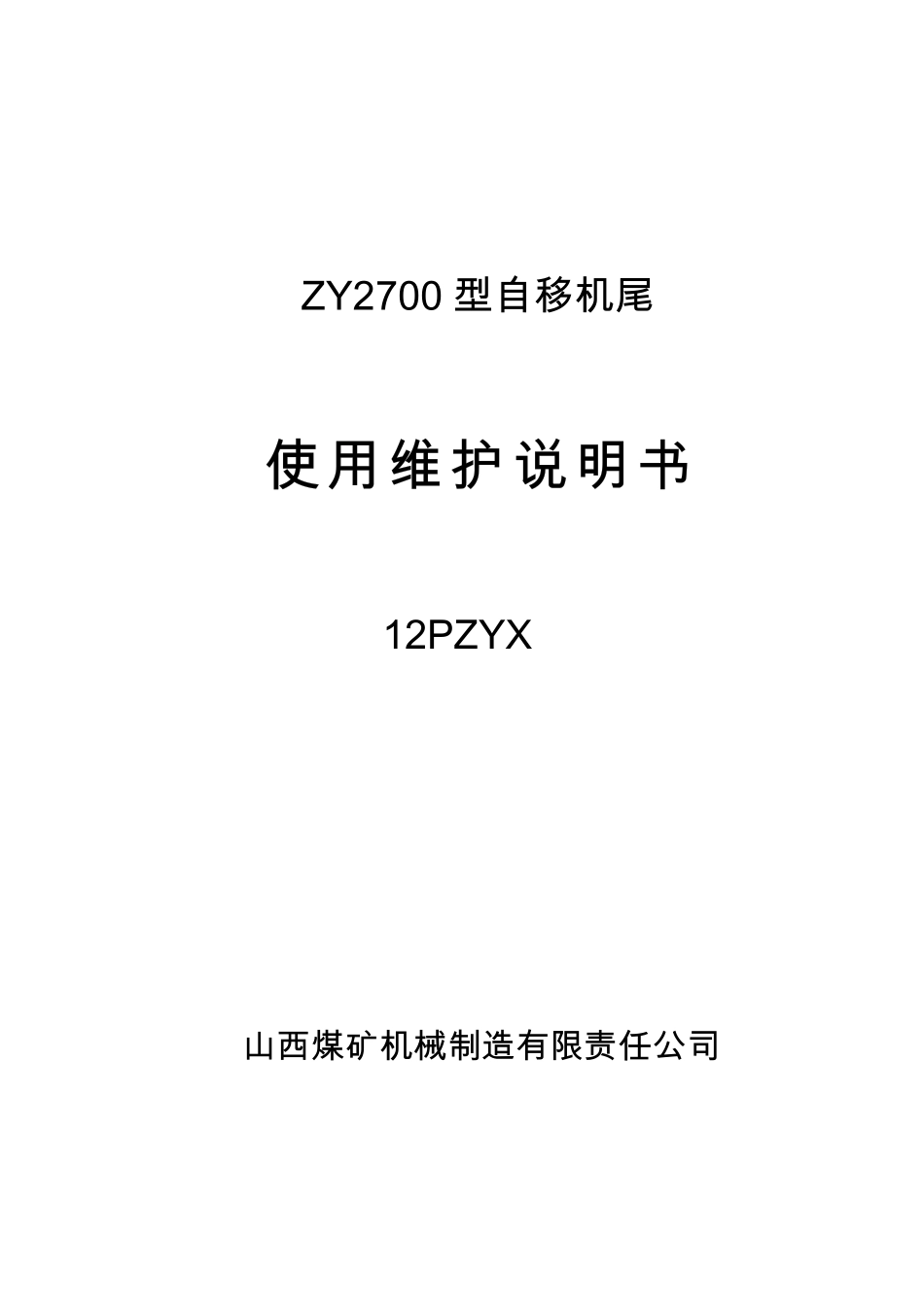

ZY2700型自移机尾使用维护说明书12PZYX山西煤矿机械制造有限责任公司ZY2700型皮带机自移机尾使用维护说明书12PZYX共16页第1页目录第一章概述…………………………………………2第二章主要技术特征…………………………….4第三章主要组成及部件结构……………………5第四章安装…………………………………………9第五章操作…………………………………………11第六章调试与使用………………………………..13第七章维护…………………………………………15ZY2700型皮带机自移机尾使用维护说明书12PZYX共16页第2页第一章概述ZY2700型皮带机自移机尾是顺槽转载机与带式输送机的中间衔接装置，它适用于高产高效工作面，满足快速推进的需要。同时具有胶带跑偏调整、调高、转载机推移方向校正和自行前移等功能，保证顺槽转载的通畅和衔接。1.用户须知1.1说明书的用途本说明书介绍了该皮带机自移机尾的工作原理、技术特征、结构、安装、调试、运转、维护保养、安全事项等方面的内容。为了能正确、安全地使用该设备，任何参与、负责该设备的安装、操作及维护的工作人员都必须详细阅读本说明书，并严格按说明书中的有关规定操作。这样可避免：·操作过程中的风险·人身危险·停机时间并且将会：·提高机器的可靠性·延长机器的使用寿命此外，还应该遵守煤矿现行的有关规定和安全章程。1.2安全常识设备的安全使用应该使位于整个设备工作区域的人员不受危害，这就ZY2700型皮带机自移机尾使用维护说明书12PZYX共16页第3页需要人们必须有安全意识和风险意识。所有故障及损坏，特别是影响操作者安全的，一定要立即排除和修复。工作人员应理解并牢记以下安全方面的知识：·操作者必须接受过相应的培训，认识并理解了设备的使用说明书以及企业本身的有关规定；·设备的安装、使用必须严格遵守说明书中的规定以及煤矿有关的安全规程；·操作者必须了解与该设备配套使用的设备的相关知识；·设备的维护严格按说明书中规定的周期进行，损坏件必须马上更换，更换件最好由设备生产厂商提供；·设备在检查并确认所有零部件都已正确安装后方可使用；·设备运行时，任何人不得跨越，否则将可能导致人身伤害；·设备运行时，不得拆掉转载机机头导料装置，否则滚落的煤炭会砸伤皮带或导致人身伤害；·设备移动时，操作者一定要站在正确的位置上，否则将可能导致人身伤害；·设备移动时，一定要停止移动转载机，否则将可能导致设备损坏。1.3安全提示任何机械设备都会有一些无法通过设计手段完全消除的风险因素，为ZY2700型皮带机自移机尾使用维护说明书12PZYX共16页第4页保证用户有足够的安全，本说明书还特别增加了一些安全提示，并在正文中突出显示。只有真正重视这些提示，才能保证使用该设备时有足够的安全保障。安全提示含义如下：·警告！提示人的生命及身体有直接伤害的危险。·小心！提示人或设备的部件有可能危险。·注意！提示按此说明可使操作正确实现。第二章主要技术特征工作介质乳化液额定供液压力31.4Mpa适用输送带宽度1200mm推移套筒缸一级形程1300mm一级推力2*910KN一级拉力2*603KN二级形程1400mm二级推力2*631KN二级拉力2*384KNZY2700型皮带机自移机尾使用维护说明书12PZYX共16页第5页立缸行程300mm推力4*631KN拉力4*385KN水平缸行程2*100mm推力260KN拉力260KN浮动缸（浮动托辊组用）行程340mm推力2*246KN拉力2*125KN滚筒润滑方式注脂系统集中润滑液压系统控制方式操纵阀组集中控制外形尺寸（长*宽*高）12437*2500*1112mm机器总重28244Kg第三章主要组成及部件结构ZY2700型（12PZYX）皮带机自移机尾主要由头端架、中间基架、尾端架、小车、浮动托辊组、滚筒润滑装置、液压驱动系统等组成。工作原理：液压系统以高压乳化液为动力，以头端架、尾端架、中间基架为构件，ZY2700型皮带机自移机尾使用维护说明书12PZYX共16页第6页以转载机、顺槽底板互为支点，利用滑动摩擦的原理，从而实现其调高、调偏、自行前移等功能。该自移机尾推移行程为2700mm，满足工作面三刀一推的作业方式。1.中间基架中间基架主要由基架、托辊组、压板等组成。是小车的滑行轨道和转载机的主要卸料点，两端用24条、20条M3...
