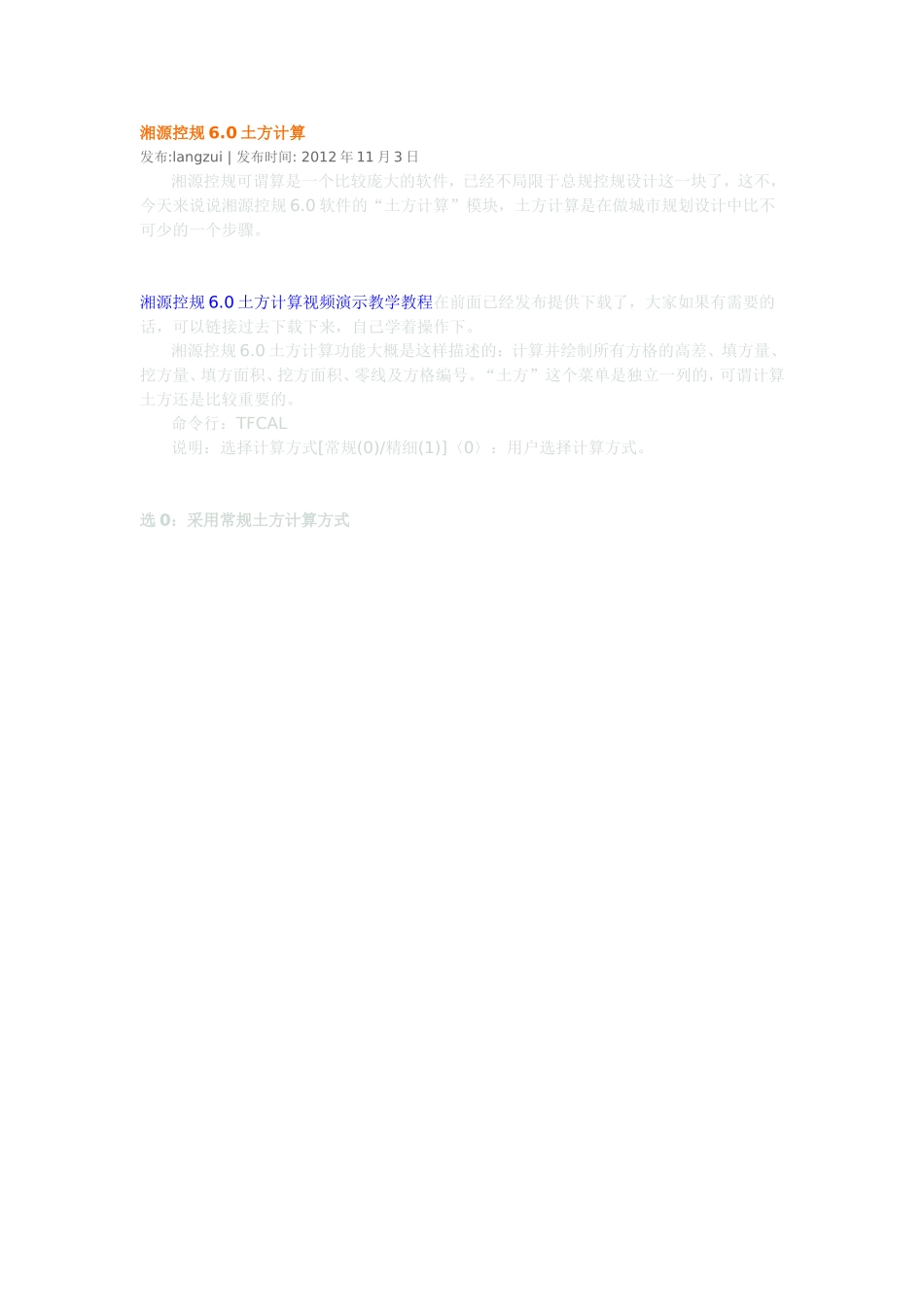

湘源控规6.0土方计算发布:langzui|发布时间:2012年11月3日湘源控规可谓算是一个比较庞大的软件，已经不局限于总规控规设计这一块了，这不，今天来说说湘源控规6.0软件的“土方计算”模块，土方计算是在做城市规划设计中比不可少的一个步骤。湘源控规6.0土方计算视频演示教学教程在前面已经发布提供下载了，大家如果有需要的话，可以链接过去下载下来，自己学着操作下。湘源控规6.0土方计算功能大概是这样描述的：计算并绘制所有方格的高差、填方量、挖方量、填方面积、挖方面积、零线及方格编号。“土方”这个菜单是独立一列的，可谓计算土方还是比较重要的。命令行：TFCAL说明：选择计算方式[常规(0)/精细(1)]〈0〉：用户选择计算方式。选0：采用常规土方计算方式当存在档土墙时，一个网格顶点可能有两个现状标高或设计标高值，此时，可以把两个值都写在方格网交点上，并在数字后面加“D”或“L”以示区分(“D”表示下面方格标高，“L”表示左面方格标高)。例如：一个方格网的交点，其方格下标高值为“32.50”，则写成“32.50D”，其方格左标高值为“33.80”，则写成“33.80L”。如下图，四个顶点的现状标高分别为32.50，33.80，34.20，34.90，而不是34.50，34.80，34.20，34.90。注意：必须先输入完成所有现状标高值和设计标高值后，才能使用该命令。用户不能移动设计标高和现状标高位置，也不能改变图层名称，但可以修改设计标高和现状标高数值。使用该方式计算的土方量，其精度随方格大小改变而改变，方格越小，其土方量数值精度越高，方格越大，其土方量数值精度越低。选1：采用精细土方计算方式所谓精细土方计算方式，就是指使用现状高程点或现状等高线，生成现状三角网，使用设计标高或设计等高线，生成设计三角网，然后依据现状三角网和设计三角网，对每一个方格，求其现状体积和设计体积，最后得到填方量、挖方量的计算方式。使用该方式计算的土方数值精度高，且土方总量与方格大小无关，并能完美处理挡土墙、陡坎等特殊地形。使用该方式计算必须具备如下条件：1、图中必须存在现状高程点或现状等高线。2、图中必须存在设计标高或设计等高线。当用地红线有效时，只计算用地红线范围以内的土方量及填挖面积。当红线范围内有档土墙时，也可以考虑分片、分区计算。计算后结果如下图：局部放大图：源文档其它相关资料~~~~~~~~~~~~~~~~~~~~~~~~~~一、湘源软件绘制土方计算图步骤：1)、打开电子地图，用“FT”命令过滤选择出电子地图中所有标高文字。2)、用“地形图”->“字转高程（HGTPOINT）”命令，选择实体时用“P”回答，把第一步所选标高文字转为本软件认识的高程点。3)、用PLINE命令，绘出需计算土方量的用地红线范围，注意PLINE线须闭合。4)、用“土方计算”->“生成方格（TFGRID）”命令，输入方格网宽度，选择3）步生成的闭合多段线。5)、用“土方计算”->“采集现高(AUTOGETXZ)”命令，自动生成方格网各顶点的现状标高。6)、用“竖向图”->“标高标注（DIMOUTBG）”命令，根据设计总平面图的标高，标注场地各控制点的设计标高。7)、用“土方计算”->“采集设高（AUTOGETSJ）”命令，自动生成方格网各顶点的设计标高。8)、用“土方计算”->“计算土方（TFCAL）”命令，计算土方量。9)、用“土方计算”->“土方统计（TFTJ）”命令，统计出土方量。统计表中最后一行为统计总数。10）、根据土方计算结果，如需调整，则可直接修改各顶点设计标高或现状标高值，重复8）和9）步，直到结果满意。二、有关高程数据1）湘源控制中怎么炸开高程图块为什么一炸开数字就消失呢有两种可能1、你要的高程数据是存在于块属性当中的，源文件的图层可能已经被删除，这时再炸开属性块，高程数据就没了承载体，就消失了。2、炸开文字块后文字就转变成原承载文件上的字体，这种字体你的电脑上没有，如果是这种情况的话，在湘源里面把所有字体转成单线体，高程数据就出来了。源文档2）小技巧：对于一些高程数字和高程点为一个块的操作技巧，方法1：用湘源菜单工具-图块-炸属性块命令（EXPLODATT）炸...
