总结限流分压VIP免费

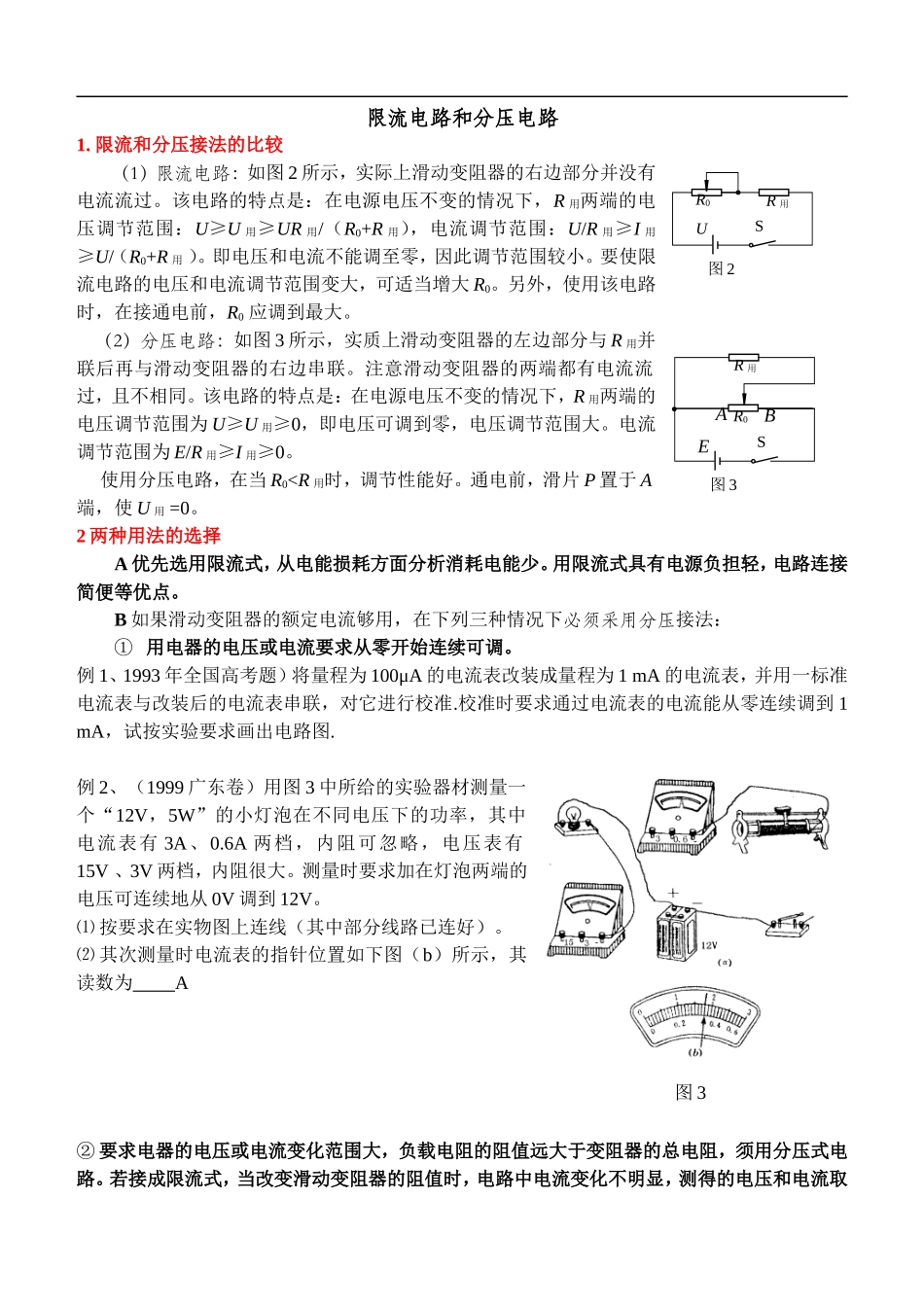

总结限流分压_第1页
1/16

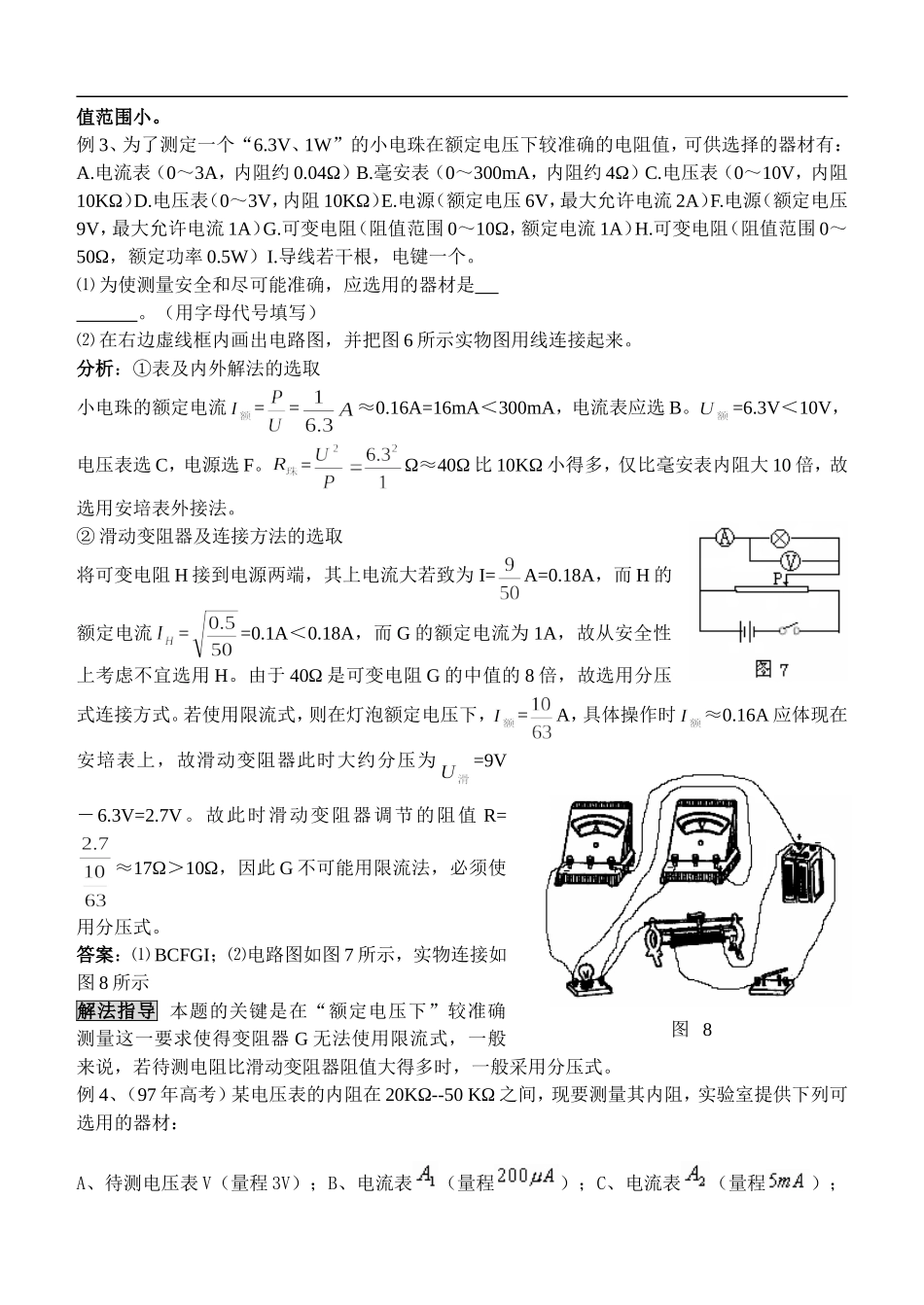

总结限流分压_第2页
2/16

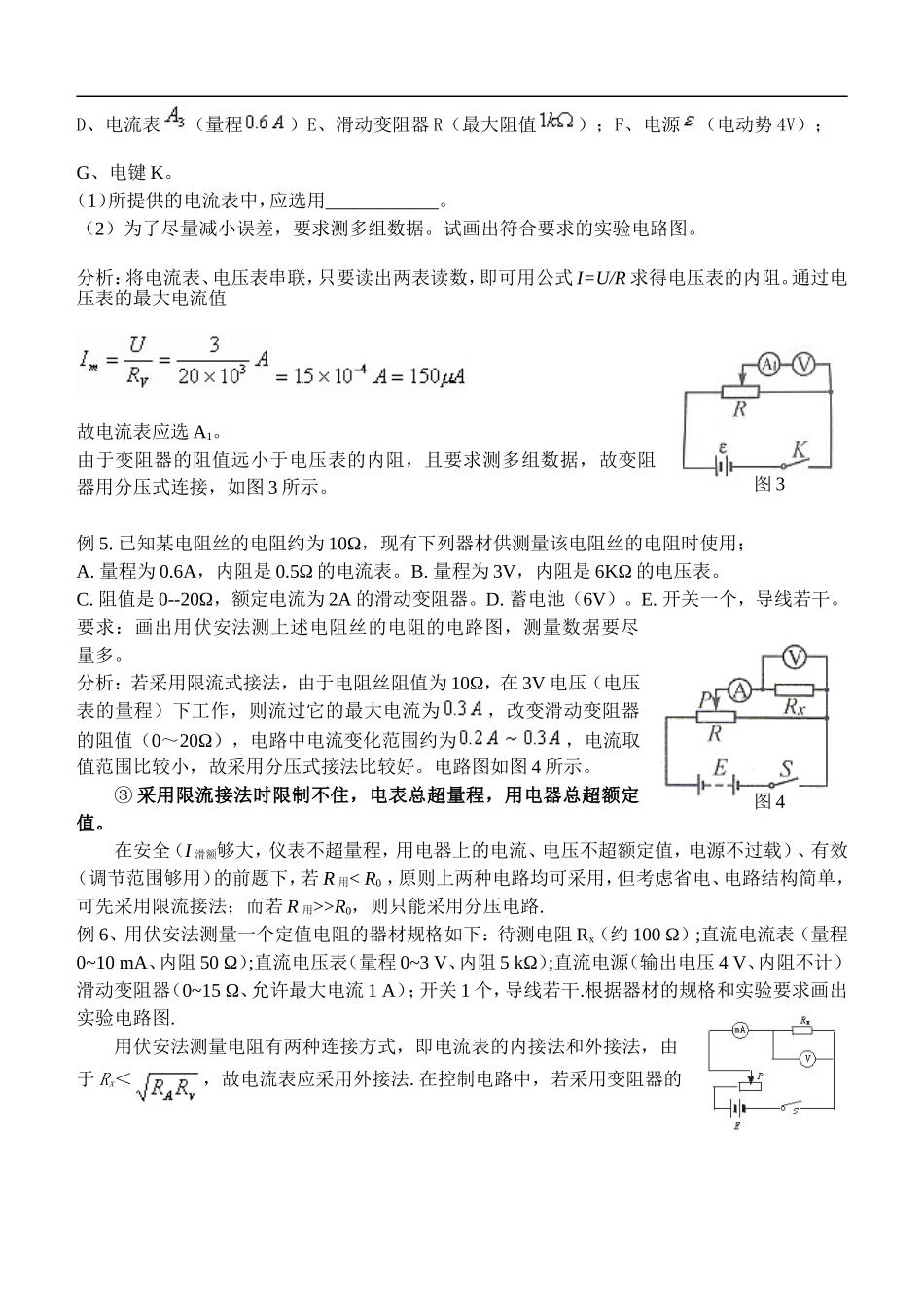

总结限流分压_第3页
3/16
图3限流电路和分压电路1.限流和分压接法的比较(1)限流电路:如图2所示,实际上滑动变阻器的右边部分并没有电流流过。该电路的特点是:在电源电压不变的情况下,R用两端的电压调节范围:U≥U用≥UR用/(R0+R用),电流调节范围:U/R用≥I用≥U/(R0+R用)。即电压和电流不能调至零,因此调节范围较小。要使限流电路的电压和电流调节范围变大,可适当增大R0。另外,使用该电路时,在接通电前,R0应调到最大。(2)分压电路:如图3所示,实质上滑动变阻器的左边部分与R用并联后再与滑动变阻器的右边串联。注意滑动变阻器的两端都有电流流过,且不相同。该电路的特点是:在电源电压不变的情况下,R用两端的电压调节范围为U≥U用≥0,即电压可调到零,电压调节范围大。电流调节范围为E/R用≥I用≥0。使用分压电路,在当R0
