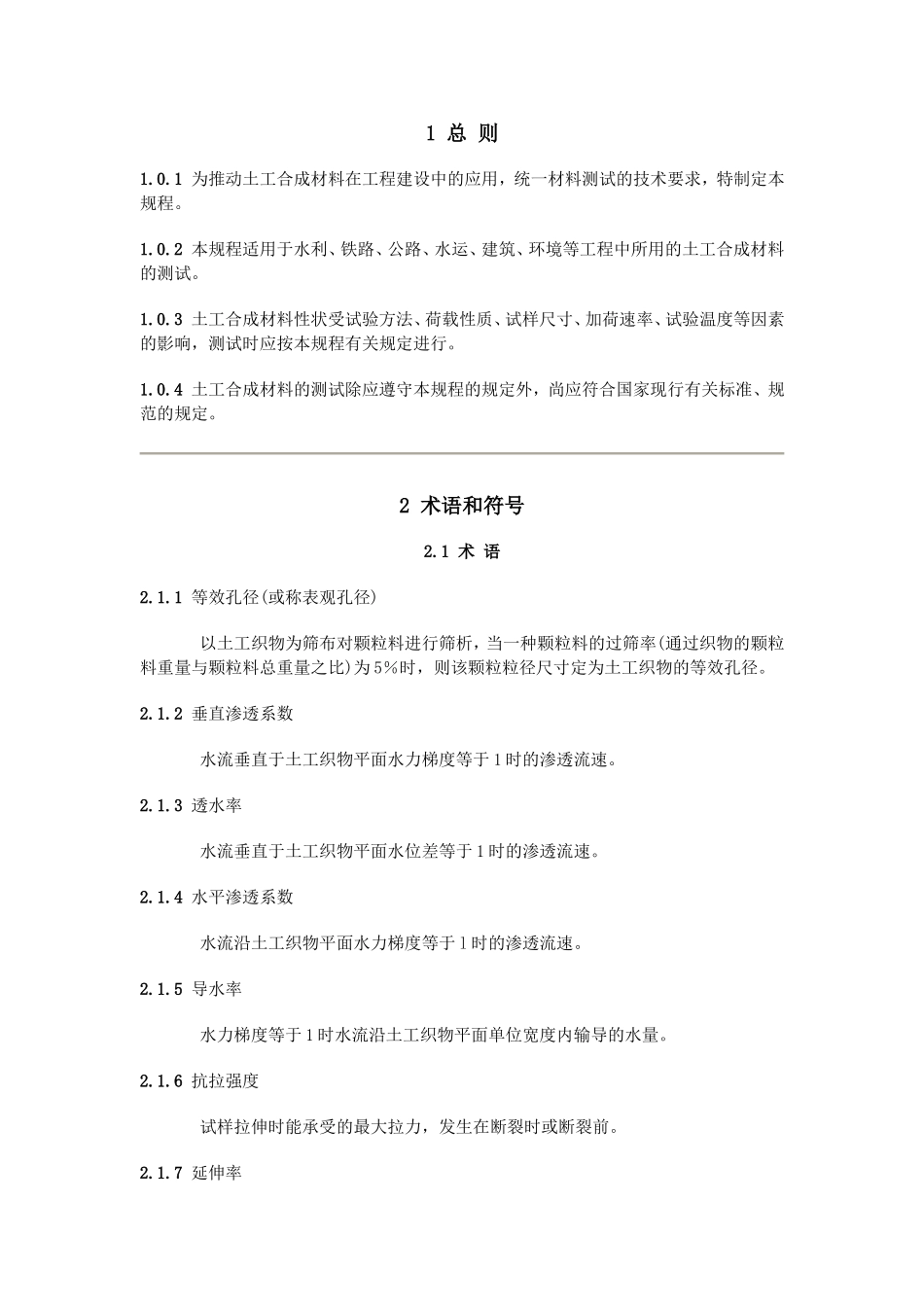

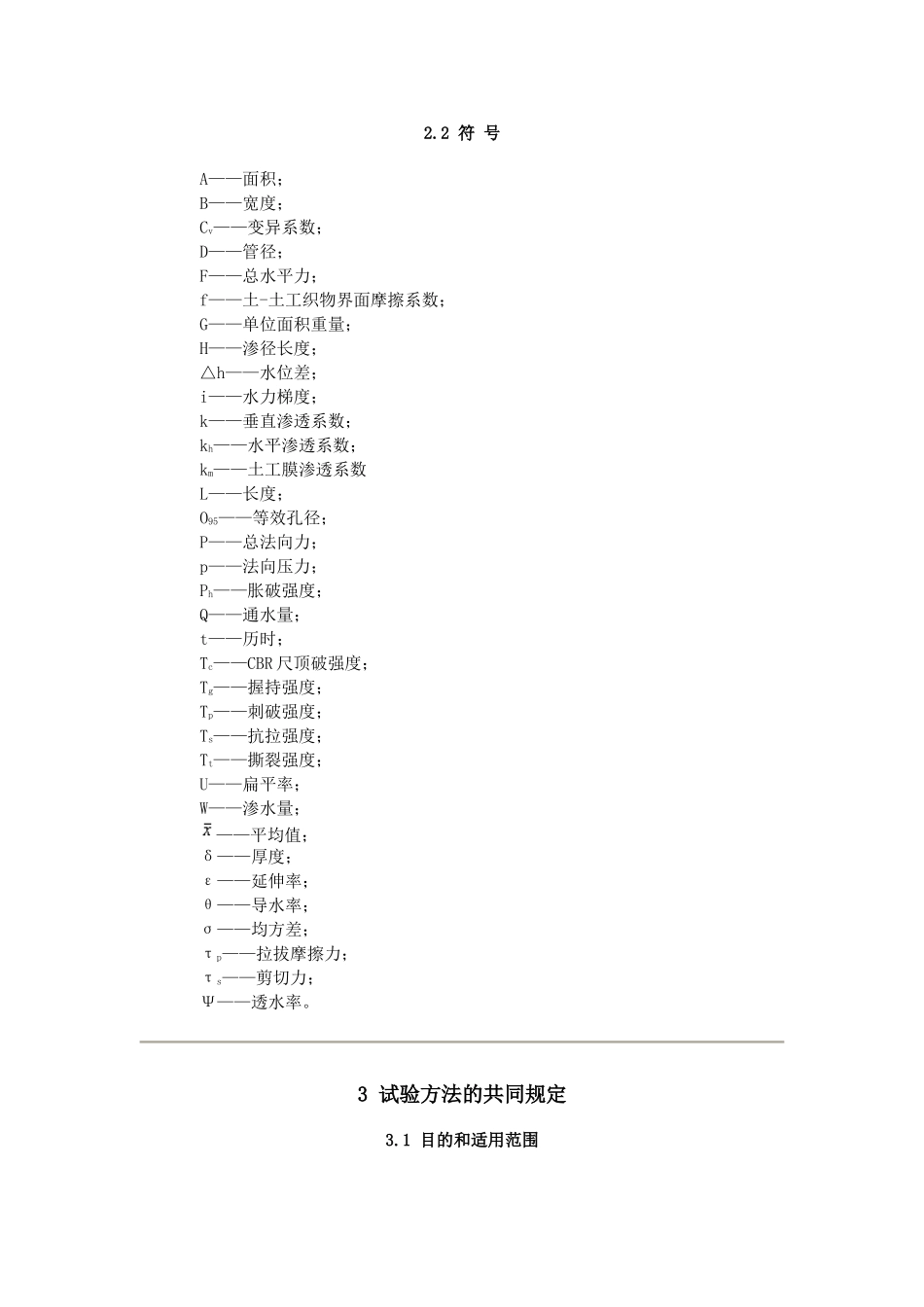

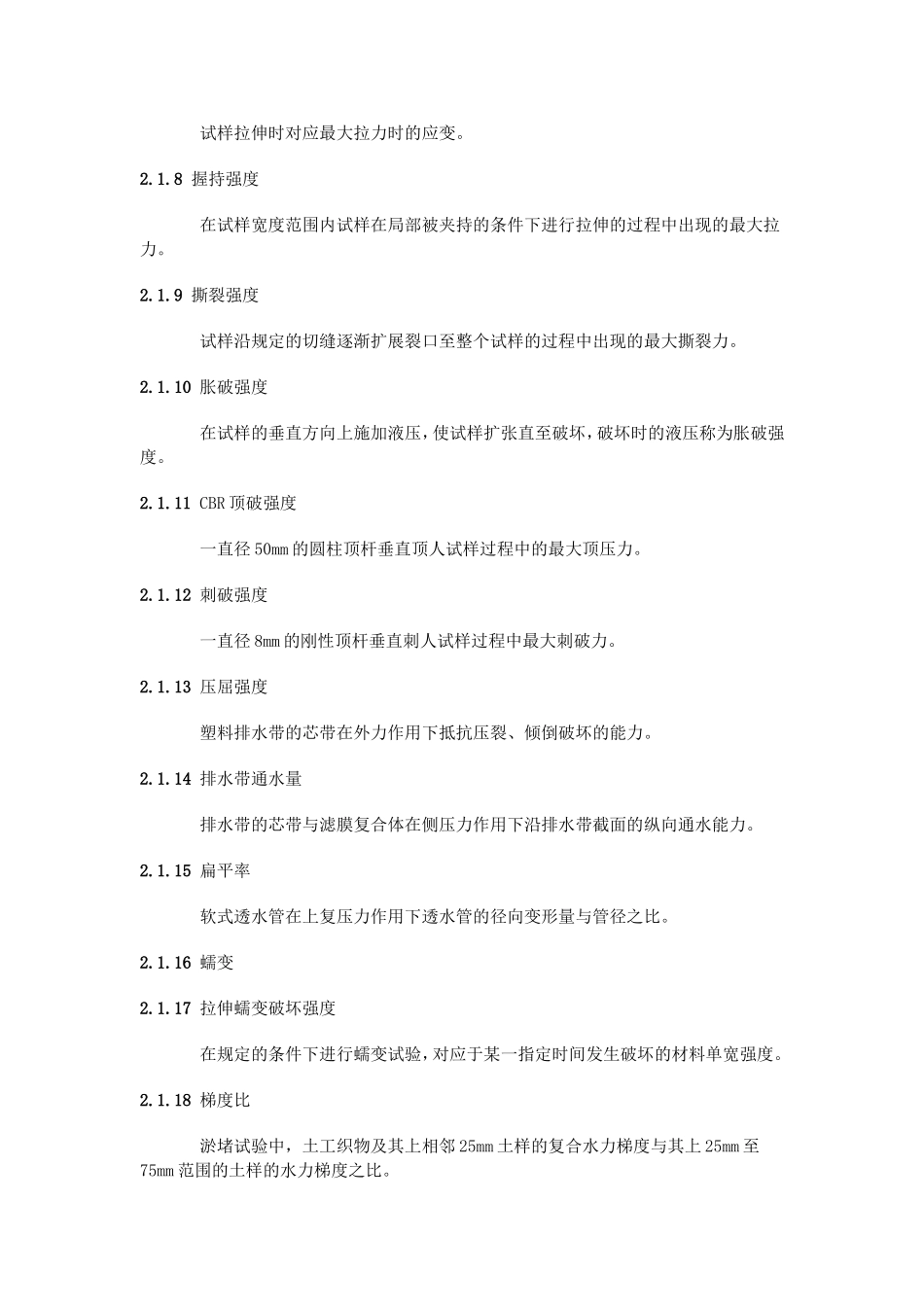

1总则1.0.1为推动土工合成材料在工程建设中的应用，统一材料测试的技术要求，特制定本规程。1.0.2本规程适用于水利、铁路、公路、水运、建筑、环境等工程中所用的土工合成材料的测试。1.0.3土工合成材料性状受试验方法、荷载性质、试样尺寸、加荷速率、试验温度等因素的影响，测试时应按本规程有关规定进行。1.0.4土工合成材料的测试除应遵守本规程的规定外，尚应符合国家现行有关标准、规范的规定。2术语和符号2.1术语2.1.1等效孔径(或称表观孔径)以土工织物为筛布对颗粒料进行筛析，当一种颗粒料的过筛率(通过织物的颗粒料重量与颗粒料总重量之比)为5％时，则该颗粒粒径尺寸定为土工织物的等效孔径。2.1.2垂直渗透系数水流垂直于土工织物平面水力梯度等于1时的渗透流速。2.1.3透水率水流垂直于土工织物平面水位差等于1时的渗透流速。2.1.4水平渗透系数水流沿土工织物平面水力梯度等于l时的渗透流速。2.1.5导水率水力梯度等于1时水流沿土工织物平面单位宽度内输导的水量。2.1.6抗拉强度试样拉伸时能承受的最大拉力，发生在断裂时或断裂前。2.1.7延伸率试样拉伸时对应最大拉力时的应变。2.1.8握持强度在试样宽度范围内试样在局部被夹持的条件下进行拉伸的过程中出现的最大拉力。2.1.9撕裂强度试样沿规定的切缝逐渐扩展裂口至整个试样的过程中出现的最大撕裂力。2.1.10胀破强度在试样的垂直方向上施加液压，使试样扩张直至破坏，破坏时的液压称为胀破强度。2.1.11CBR顶破强度一直径50mm的圆柱顶杆垂直顶人试样过程中的最大顶压力。2.1.12刺破强度一直径8mm的刚性顶杆垂直刺人试样过程中最大刺破力。2.1.13压屈强度塑料排水带的芯带在外力作用下抵抗压裂、倾倒破坏的能力。2.1.14排水带通水量排水带的芯带与滤膜复合体在侧压力作用下沿排水带截面的纵向通水能力。2.1.15扁平率软式透水管在上复压力作用下透水管的径向变形量与管径之比。2.1.16蠕变2.1.17拉伸蠕变破坏强度在规定的条件下进行蠕变试验，对应于某一指定时间发生破坏的材料单宽强度。2.1.18梯度比淤堵试验中，土工织物及其上相邻25mm土样的复合水力梯度与其上25mm至75mm范围的土样的水力梯度之比。2.2符号A——面积；B——宽度；Cv——变异系数；D——管径；F——总水平力；f——土-土工织物界面摩擦系数；G——单位面积重量；H——渗径长度；△h——水位差；i——水力梯度；k——垂直渗透系数；kh——水平渗透系数；km——土工膜渗透系数L——长度；O95——等效孔径；P——总法向力；p——法向压力；Ph——胀破强度；Q——通水量；t——历时；Tc——CBR尺顶破强度；Tg——握持强度；Tp——刺破强度；Ts——抗拉强度；Tt——撕裂强度；U——扁平率；W——渗水量；——平均值；δ——厚度；ε——延伸率；θ——导水率；σ——均方差；τp——拉拔摩擦力；τs——剪切力；Ψ——透水率。3试验方法的共同规定3.1目的和适用范围本章规定的有关土工合成材料的制样方法，试样调湿和测试值的计算公式，是后面各项试验均应遵守的共同规定。3.2引用标准IS09862—90《土工织物的取样和试样的准备》GB6529—86《纺织品的调湿和试验用大气》3.3制样方法3.3.1制样原则：1每项试验的试样应从样品的长度和宽度两个方向上随机剪取，距样品的边缘应等于或大于100mm，送检样品应不小于1延长米(或2m2)。2试样应不含有灰尘、折痕、孔洞、损伤部分和可见疵点。3对同一项试验剪取两个以上的试样时，应避免它们位于同一纵向和横向位置上，即采用梯形取样法，如不可避免(如卷装，幅宽较窄)，应在试验报告中注明情况。4剪取试样时应满足精度要求。5剪取试样前，应先有剪裁计划，然后再剪。6对每项试验所用全部试样，应予以编号。3.3.2上述规定适用于各类土工织物、土工膜和土工复合品，但不包括土工格栅等专门用途制品。3.4试样调湿3.4.1试样应置于温度为20±2℃，相对湿度为60±10%和标准大气压的环境中调湿24小时。3.4.2如果确认试样不受环境影响，则可省去调湿处理，但应在记录中注明试验时的温度和湿度。3.5算术平均值、标准差和变异系数的计算公式3.5.1按下式计算术平均值：(3.5.1)式中n——试验次数；xi——第i块试样的测试值；——n块试样...
