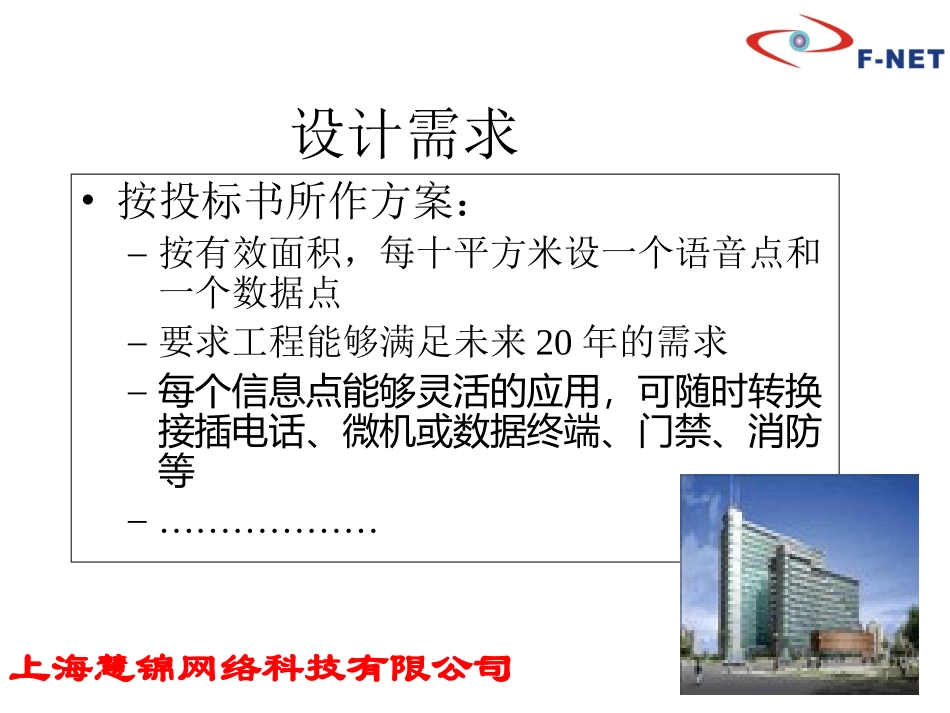

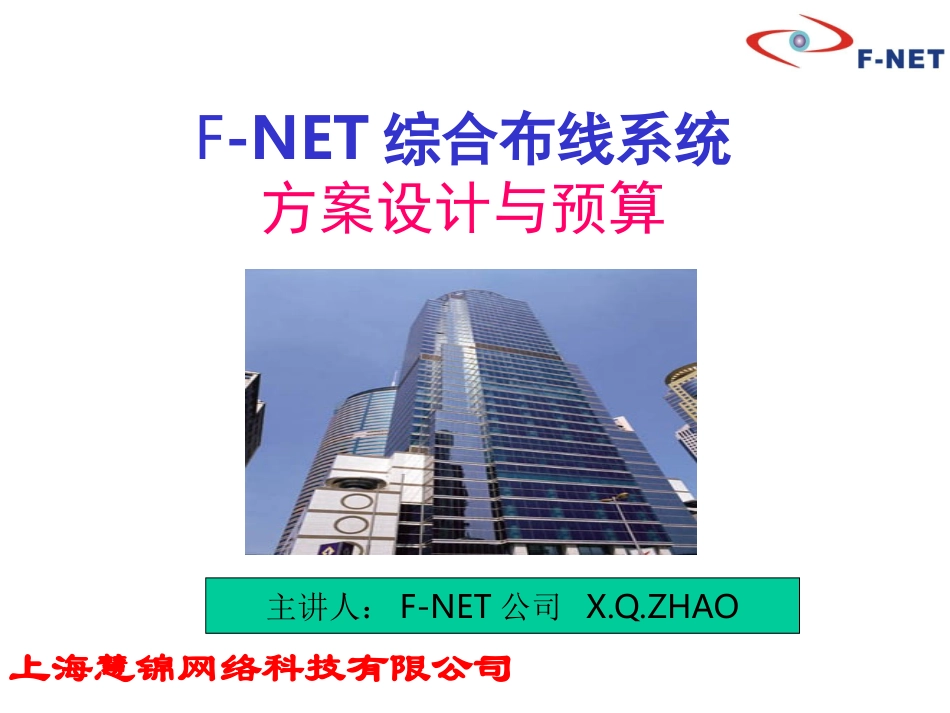

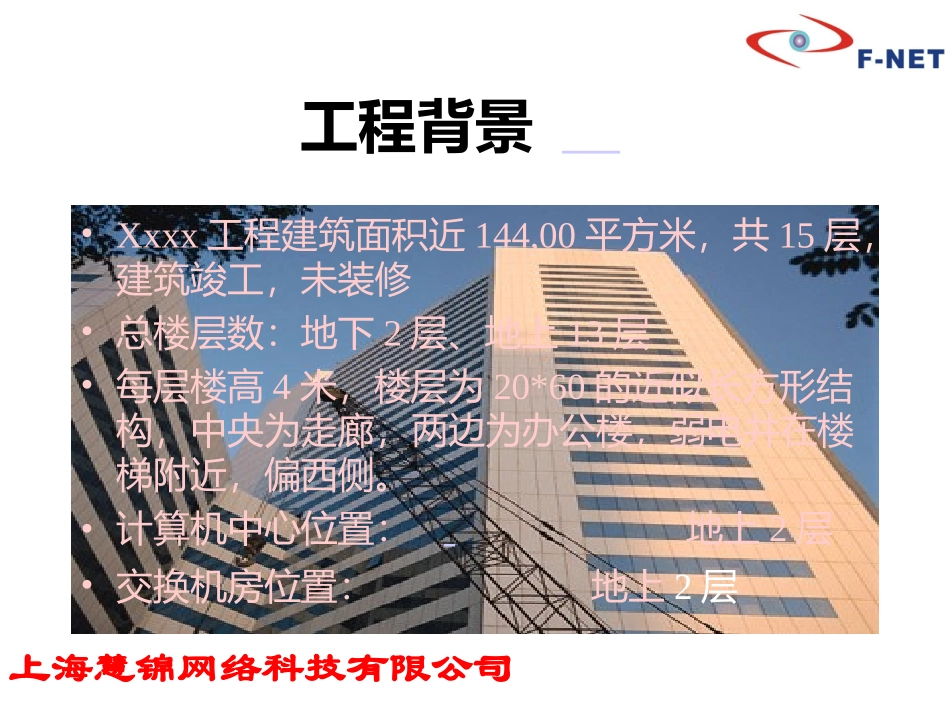

上海慧锦网络科技有限公司F-NET综合布线系统方案设计与预算主讲人：F-NET公司X.Q.ZHAO上海慧锦网络科技有限公司工程背景•Xxxx工程建筑面积近144,00平方米，共15层，建筑竣工，未装修•总楼层数：地下2层、地上13层•每层楼高4米，楼层为20*60的近似长方形结构，中央为走廊，两边为办公楼，弱电井在楼梯附近，偏西侧。•计算机中心位置：地上2层•交换机房位置：地上2层上海慧锦网络科技有限公司设计需求•按投标书所作方案：–按有效面积，每十平方米设一个语音点和一个数据点–要求工程能够满足未来20年的需求–每个信息点能够灵活的应用，可随时转换接插电话、微机或数据终端、门禁、消防等–………………上海慧锦网络科技有限公司设计依据•综合布线国际标准ISO／IEC11801•《商业建筑物电信布线标准》美国国家标准TIA／EIA568A•《建筑与建筑群综合布线系统工程设计规范》•YD/T926.1-1997大楼通信综合布线系统标准（邮电部部颁行业标准）•用户提供的技术需求报告…………上海慧锦网络科技有限公司相关计算步骤上海慧锦网络科技有限公司•本方案根据TIA/EIA568-B1水平线独立应用的原则，为端到端超五类(FristNET)配置高速数据点。并可随着用户的进一步应用需求，通过相应适配器或转换设备，满足门禁系统、视频监控(CCTV)，有线电视(CATV)以及多媒体会议电视等系统的传输应用。整个布线系统由工作区子系统，水平干线子系统，管理子系统，主干子系统，设备间子系统及建筑群子系统等六个子系统构成。方案设计充分考虑了高度的可靠性，高速率传输特性，灵活性及可扩充性。按照标准,保证考虑周到,上海慧锦网络科技有限公司整个布线系统分为不同的子系统WorkAreaHorizontalRiserBackboneAdministrationEquipmentCampusBackbone上海慧锦网络科技有限公司水平系统----信息模块数量/种类，面板型号/数量；水平线缆种类/数量；用户区跳线类型/数量；主干系统----语音主干类型/数量；数据主干类型/数量；设备间系统----语音主设备间内配线架类型/数量；数据主设备间内配线架类型/数量；相关跳线类型/数量；其他系统----铜缆安装工具/测试仪表；光缆安装工具/消耗品/测试仪表；建筑群系统----室外铜缆类型/数量；室外光缆类型/数量；电气保护配线架类型/数量；管理系统----楼层配线间内水平配线架类型/数量；楼层配线间内语音/数据主干配线架类型/数量；相关跳线类型/数量；上海慧锦网络科技有限公司工作区子系统的设计•每层楼面积为1200平方米，实际可用面积约为1000平方米，合计信息点和语音点各100个。•工作区子系统由各个办公区域构成，其中均为六类配置，可支持2.4Gbps的数据网络通讯及多媒体通信，包括网络应用及话音通信。•数据线使用F-NETFD8CM-7FT原装跳线100条WorkArea上海慧锦网络科技有限公司水平子系统设计•每层楼设管理间一个，靠近弱电井，各点到楼层管理间子系统水平线缆最长为50米，最短为10米。线缆从天花板上走。Horizontal上海慧锦网络科技有限公司根据性能指标要求：水平子系统采用超五类铜缆方案，高速数据及语音传输均采用超五类铜缆配置，此种配置具有较高的性能价格比，同时系统应用也具有互换性，对于高速网络，语音，多媒体及楼宇自动化等系统应用可灵活互换，互为备份，既考虑到系统投资的经济性又兼顾到将来的网络宽带化发展需求。水平子系统材料选用上海慧锦网络科技有限公司•数据系统及语音系统均采用增强型超五类铜缆系统，信息模块采用(FMPS100E），水平线缆采用先进的FC8001线缆，面板采用国标8602或8601•水平线平均距离=(最远点距离+最近点距离)/2*1.1＋+7（每层楼高度余量）+7(米余量)•线缆箱数=总点数/(305米/水平线平均距离)+1水平子系统材料选用及数量计算上海慧锦网络科技有限公司水平系统走线示意图上海慧锦网络科技有限公司每层水平子系统及工作区子系统所需材料计算如下：所需2口墙上型面板8602=100个所需CAT5+铜缆水平子系统平均距离：(50+10)/2*1.1+7＋7＝47米每箱线可拉水平线数：305／47＝6.4（取6根）8001004CSL=200/6+1=34箱所需超五类模块FMGS300BH-262=200个其他…………上海慧锦网络科技有限公司垂直主干子系统的设计•垂直...
