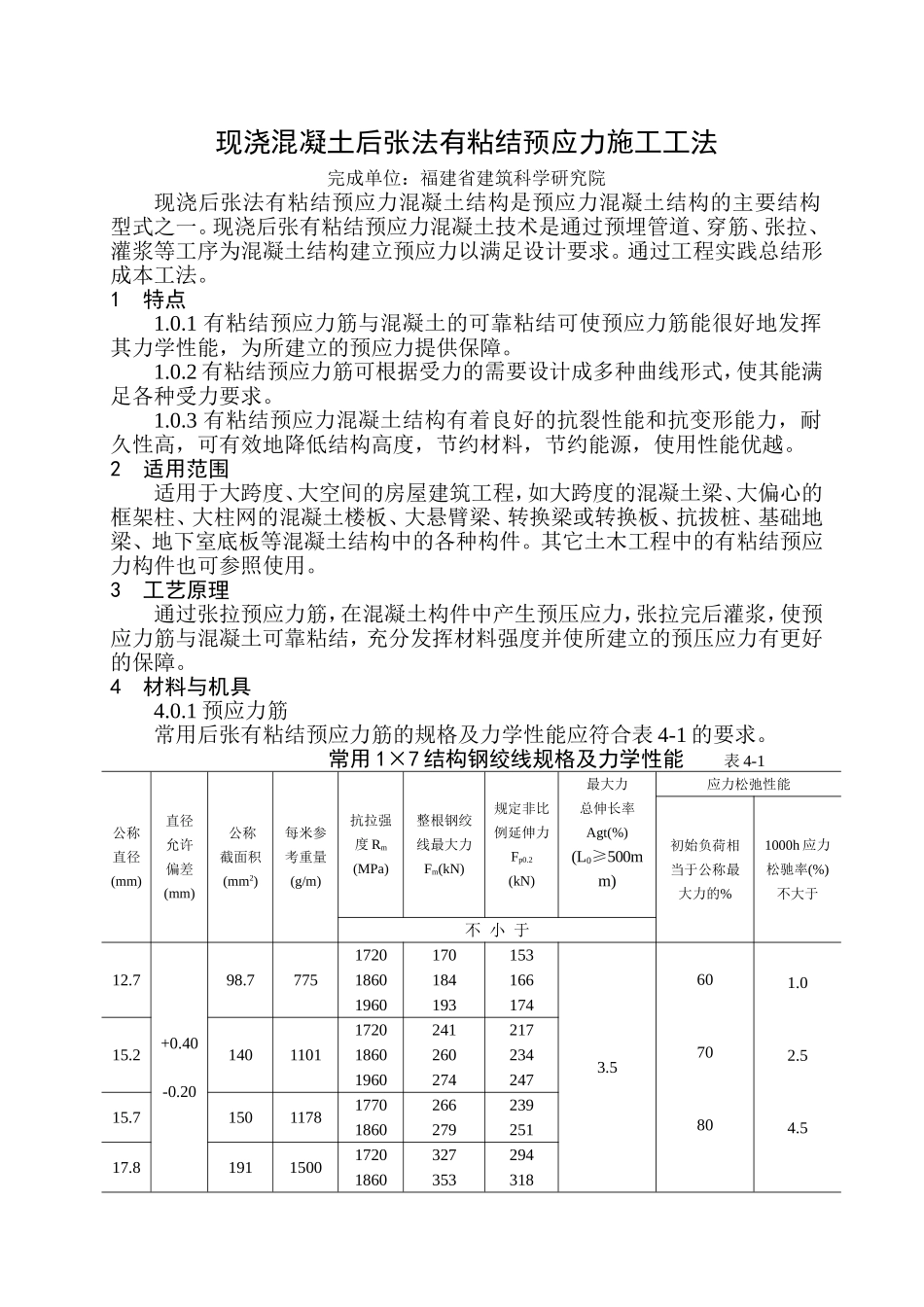

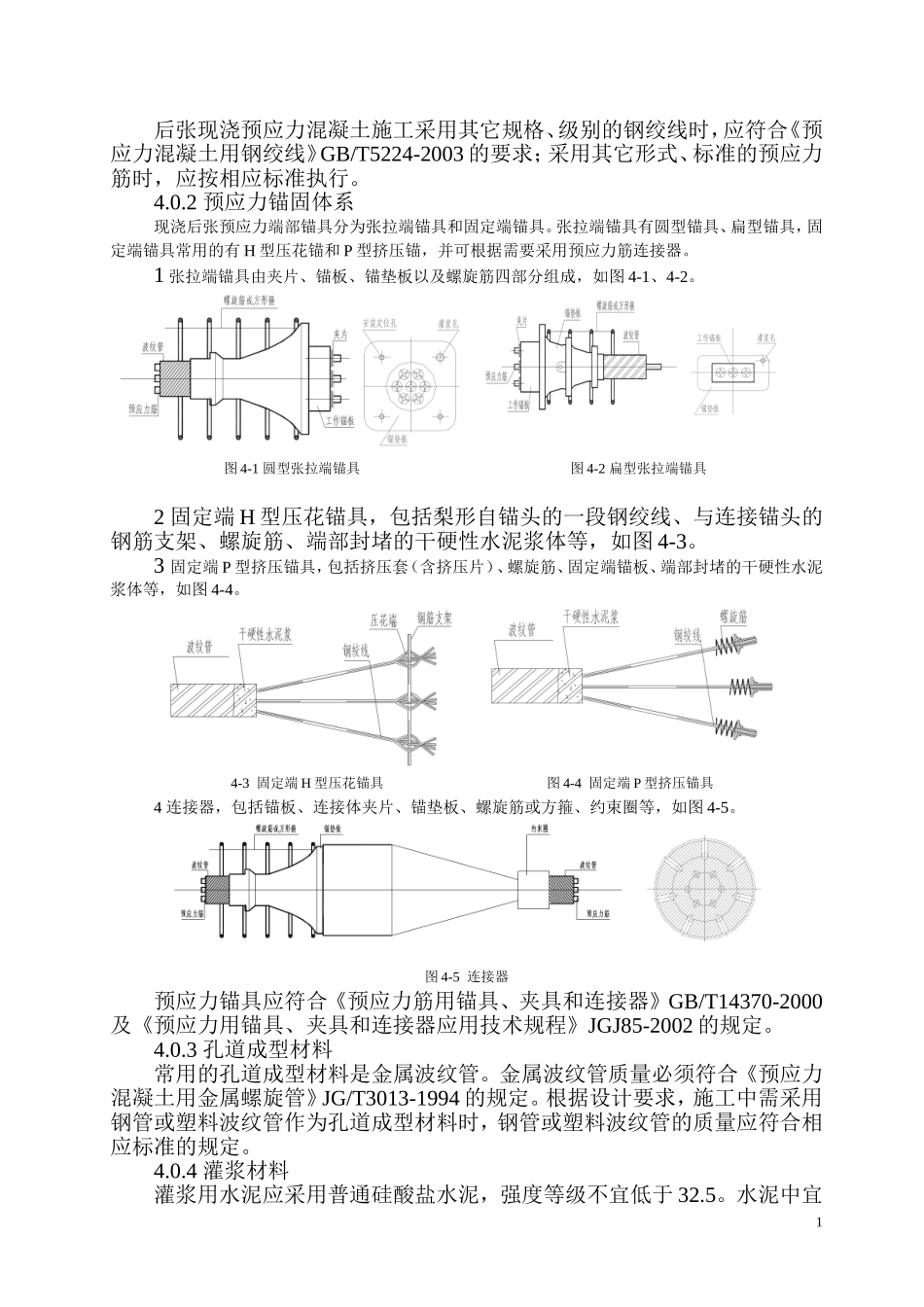

现浇混凝土后张法有粘结预应力施工工法完成单位：福建省建筑科学研究院现浇后张法有粘结预应力混凝土结构是预应力混凝土结构的主要结构型式之一。现浇后张有粘结预应力混凝土技术是通过预埋管道、穿筋、张拉、灌浆等工序为混凝土结构建立预应力以满足设计要求。通过工程实践总结形成本工法。1特点1.0.1有粘结预应力筋与混凝土的可靠粘结可使预应力筋能很好地发挥其力学性能，为所建立的预应力提供保障。1.0.2有粘结预应力筋可根据受力的需要设计成多种曲线形式，使其能满足各种受力要求。1.0.3有粘结预应力混凝土结构有着良好的抗裂性能和抗变形能力，耐久性高，可有效地降低结构高度，节约材料，节约能源，使用性能优越。2适用范围适用于大跨度、大空间的房屋建筑工程，如大跨度的混凝土梁、大偏心的框架柱、大柱网的混凝土楼板、大悬臂梁、转换梁或转换板、抗拔桩、基础地梁、地下室底板等混凝土结构中的各种构件。其它土木工程中的有粘结预应力构件也可参照使用。3工艺原理通过张拉预应力筋，在混凝土构件中产生预压应力，张拉完后灌浆，使预应力筋与混凝土可靠粘结，充分发挥材料强度并使所建立的预压应力有更好的保障。4材料与机具4.0.1预应力筋常用后张有粘结预应力筋的规格及力学性能应符合表4-1的要求。常用1×7结构钢绞线规格及力学性能表4-1公称直径(mm)直径允许偏差(mm)公称截面积(mm2)每米参考重量(g/m)抗拉强度Rm(MPa)整根钢绞线最大力Fm(kN)规定非比例延伸力Fp0.2(kN)最大力总伸长率Agt(%)(L0≥500mm)应力松弛性能初始负荷相当于公称最大力的%1000h应力松驰率(%)不大于不小于12.7+0.40-0.2098.777517201701533.56070801.02.54.51860184166196019317415.2140110117202412171860260234196027424715.715011781770266239186027925117.8191150017203272941860353318后张现浇预应力混凝土施工采用其它规格、级别的钢绞线时，应符合《预应力混凝土用钢绞线》GB/T5224-2003的要求；采用其它形式、标准的预应力筋时，应按相应标准执行。4.0.2预应力锚固体系现浇后张预应力端部锚具分为张拉端锚具和固定端锚具。张拉端锚具有圆型锚具、扁型锚具，固定端锚具常用的有H型压花锚和P型挤压锚，并可根据需要采用预应力筋连接器。1张拉端锚具由夹片、锚板、锚垫板以及螺旋筋四部分组成，如图4-1、4-2。图4-1圆型张拉端锚具图4-2扁型张拉端锚具2固定端H型压花锚具，包括梨形自锚头的一段钢绞线、与连接锚头的钢筋支架、螺旋筋、端部封堵的干硬性水泥浆体等，如图4-3。3固定端P型挤压锚具，包括挤压套（含挤压片）、螺旋筋、固定端锚板、端部封堵的干硬性水泥浆体等，如图4-4。4-3固定端H型压花锚具图4-4固定端P型挤压锚具4连接器，包括锚板、连接体夹片、锚垫板、螺旋筋或方箍、约束圈等，如图4-5。图4-5连接器预应力锚具应符合《预应力筋用锚具、夹具和连接器》GB/T14370-2000及《预应力用锚具、夹具和连接器应用技术规程》JGJ85-2002的规定。4.0.3孔道成型材料常用的孔道成型材料是金属波纹管。金属波纹管质量必须符合《预应力混凝土用金属螺旋管》JG/T3013-1994的规定。根据设计要求，施工中需采用钢管或塑料波纹管作为孔道成型材料时，钢管或塑料波纹管的质量应符合相应标准的规定。4.0.4灌浆材料灌浆用水泥应采用普通硅酸盐水泥，强度等级不宜低于32.5。水泥中宜1掺入高性能外加剂，严禁掺入各种含氯盐或对预应力筋有腐蚀作用的外加剂。4.0.5机具设备1下料机具波纹管及钢绞线的下料均宜采用砂轮切割机，不得采用电弧切割。2张拉设备张拉设备由穿心式液压千斤顶、高压电动油泵、压力表等组成，当预应力筋预留长度较短时宜使用前卡式千斤顶。张拉采用千斤顶吨位的大小应根据设计要求选用。3压花机用以配套高压电动油泵制作H型压花锚固定端。4挤压机用以配套高压电动油泵制作P型挤压锚固定端。5灌浆设备灌浆设备主要包括高压灌浆泵和灰浆搅拌机。灌浆泵必须能满足连续工作条件，并根据灌浆高度、距离、形态等选用，灌浆泵应配备计量校验合格的压力表。5工艺流程预应力材料进场、复检↓根据构件特点绑扎普通钢筋↓预应力筋下料、制作，穿预应力筋←穿波纹管↓安装固定端部锚固系统↓...
