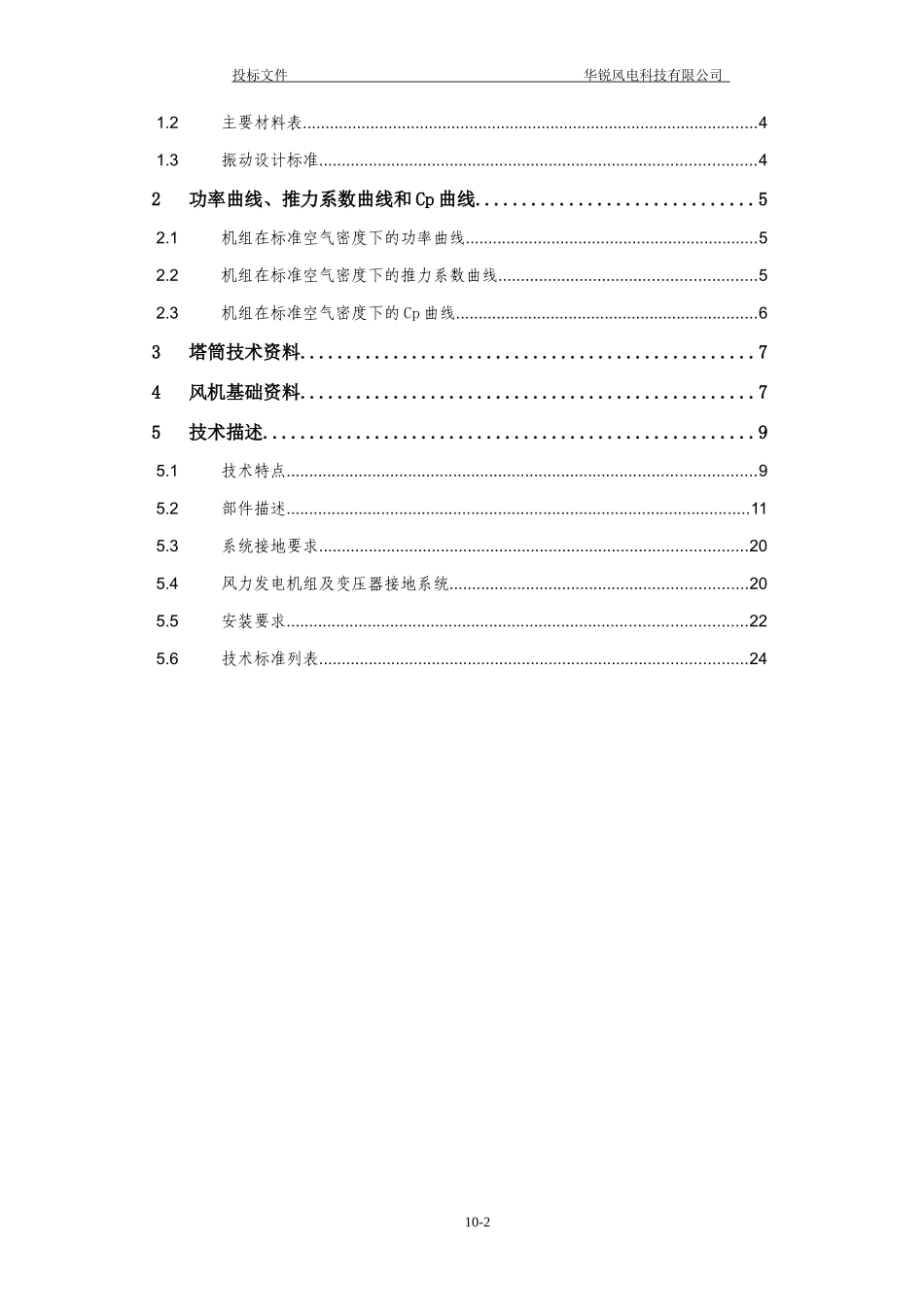

投标文件华锐风电科技有限公司10技术规格书目录1投标机型机组主要技术数据.....................................31.1机组的总体数据..............................................................................................310-1投标文件华锐风电科技有限公司1.2主要材料表.....................................................................................................41.3振动设计标准.................................................................................................42功率曲线、推力系数曲线和Cp曲线..............................52.1机组在标准空气密度下的功率曲线.................................................................52.2机组在标准空气密度下的推力系数曲线.........................................................52.3机组在标准空气密度下的Cp曲线...................................................................63塔筒技术资料.................................................74风机基础资料.................................................75技术描述.....................................................95.1技术特点........................................................................................................95.2部件描述.......................................................................................................115.3系统接地要求...............................................................................................205.4风力发电机组及变压器接地系统..................................................................205.5安装要求......................................................................................................225.6技术标准列表...............................................................................................2410-2投标文件华锐风电科技有限公司1投标机型机组主要技术数据1.1机组的总体数据表1机组的总体数据序号部件单位数值1机组数据1.1制造商华锐风电科技有限公司1.2型号SL1500/821.3额定功率kW15001.4叶轮直径m82.91.5切入风速m/s31.6额定风速m/s10.51.7切出风速（10分钟均值）m/s201.8极端（生存）风速（3秒最大值）m/s52.51.9生存环境温度℃-45℃～+45℃1.10运行环境温度℃-30℃～+45℃1.11设计寿命年201.12风场设备平均可利用率%≥952叶片2.1产品型号北玻院40.252.2叶片材料环氧树脂玻璃纤维复合材料2.3叶片数量个32.4叶轮转速rpm9.7-192.5扫风面积m253982.6旋转方向(从上风向看)顺时针3齿轮箱3.1制造厂家/型号大连华锐通用减速机厂/DHWG15003.2传动级数33.3齿轮传动速比1/104.13.4额定功率kW1,700（输入端）3.5润滑形式强制润滑4发电机4.1制造厂家/型号天元电机厂/永济电机4.2额定功率kW15204.3额定电压V6904.4额定转速及转速范围rpm1800/1000～20004.5功率因数容性0.95～感性0.94.6绝缘等级H4.7防护等级IP545变频器5.1制造厂家AMSC(美国超导)5.2容量KVA50010-3投标文件华锐风电科技有限公司5.3输入/输出电压VAC/VAC690/0～7005.4输入/输出电流A/A200/5005.5输入/输出频率变化范围Hz50±2/0～176制动系统7.1主制动系统空气制动7.2第二制动系统机械制动7.3制动液型号ShellTellusARCTIC328偏航系统8.1型号/设计主动8.2控制变频异步电机驱动的多级行星齿轮8.3偏航控制速度°/min18.3-23.28.4风速风向仪型号2D9就地控制系统9.1型号/设计Windtec10防雷保护10.1防雷设计标准IEC61024以及当地环境10.2机组接地电阻值Ω小于等于411重量11.1机舱吨55.61411.2轮毂吨1811.3叶片吨3×6.31.2主要材料表表2机组部件主要材料表部件名称使用材料材料性能主机架Q345E-Z25σs>275Mpa；低温冲击功Akv>27J轮毂球墨铸铁QT18ALσb>400Mpa；σ0.2=250Mpa偏航齿轮42CrMo4σ0.2>650Mpa；低温冲击功EW>27J刹车片Q345-Eσs>295Mpa；σb>470Mpa；低温冲击功Akv>27J1.3振动设计标准表3振动设计...
