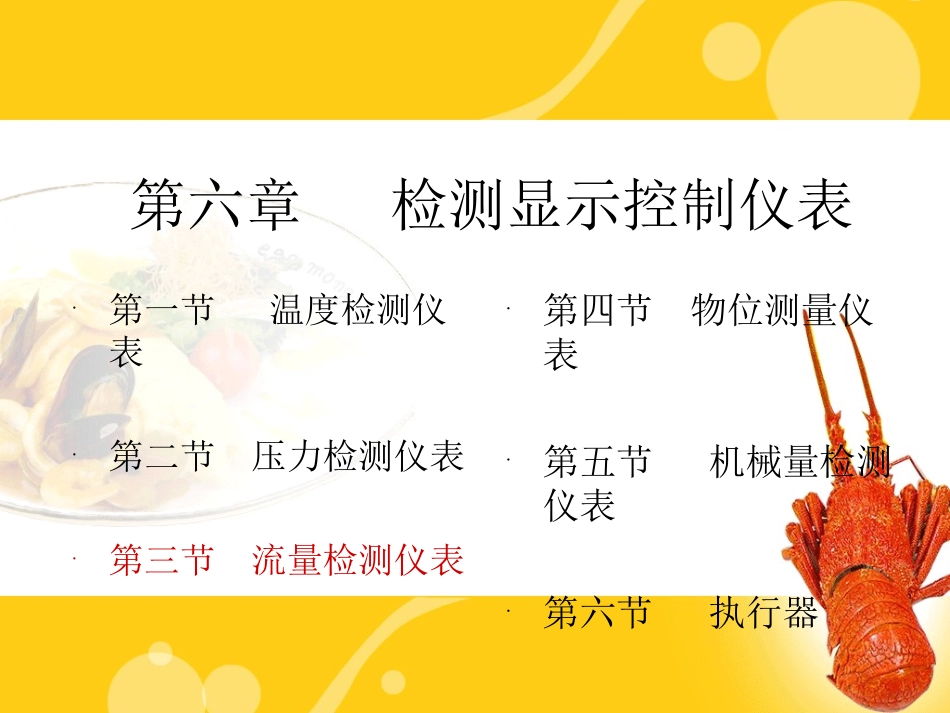

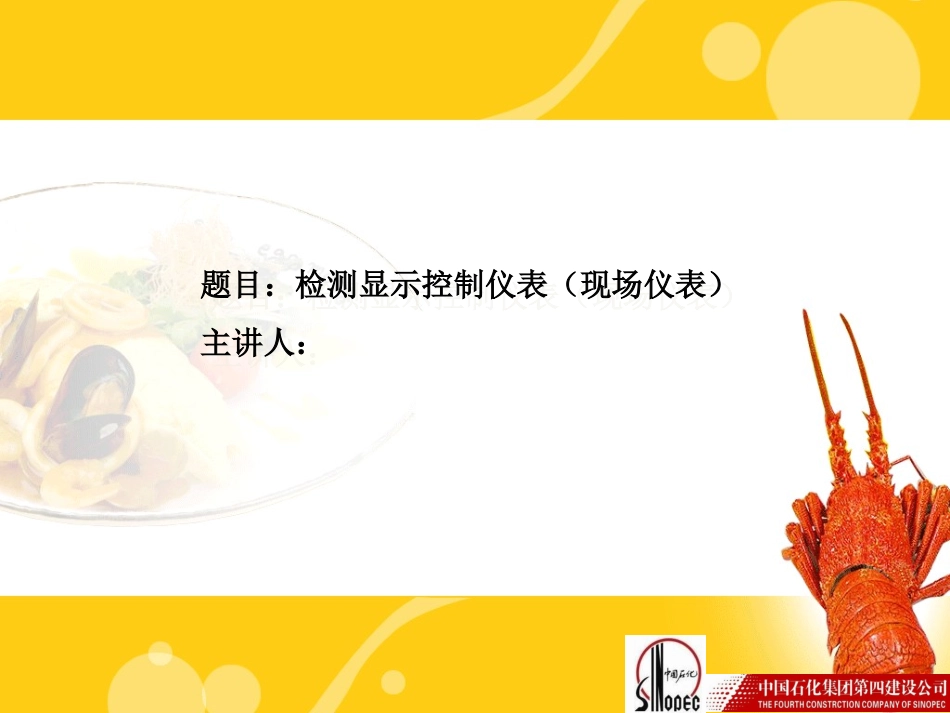

题目：检测显示控制仪表（现场仪表）主讲人：题目：检测显示控制仪表（现场仪表）主讲人：第六章检测显示控制仪表•第一节温度检测仪表•第二节压力检测仪表•第三节流量检测仪表•第四节物位测量仪表•第五节机械量检测仪表•第六节执行器第六章检测显示控制仪表第三节流量检测仪表•1流量及其测量的基本概念•2流量测量仪表的分类•3常用流量仪表的工作原理第六章检测显示控制仪表第三节流量检测仪表•1流量及其测量的基本概念•流量是石化工业生产过程操作与管理的重要依据。在具有流动介质的工艺过程中，物料通过工艺管道在设备之间来往输送和配比，生产过程中的物料平衡和能量平衡等都与流量有着密切的关系。•流量――指瞬时流量，即单位时间内通过管道某一截面的流动介质的量。流量可用体积流量或质量流量表示，常用单位有m3/h、L/h、和kg/h。•总量――为选定的某一段时间间隔内流过管道某一截面的流体量的总和，也可分别用体积总量或质量总量表示。•常见的流量检测方法有以下几种：应用容积法检测流量，应用动压能和静压能转换的原理检测流量，应用改变流通面积的方法检测流量，应用流体振荡原理检测流量，应用电磁感应原理检测流量，应用超声波检测流量，应用流体动量矩原理检测流量，质量流量检测方法。第六章检测显示控制仪表第三节流量检测仪表1流量及其测量的基本概念（1）应用容积法检测流量•――单位时间内所排出固定容积的数目作为测量依据•为了连续地在密闭的管道中测量流体的流量，一般采用容积分界的方法，即由仪表壳体和转子组成流体的计量室，流体经过仪表时，在仪表的入、出口之间产生压力差，此流体压力差对转子产生驱动力矩，转子旋转，将流体一份一份地排出，其排出的流体总量即为计量出的流量。第六章检测显示控制仪表第三节流量检测仪表1流量及其测量的基本概念（1）应用容积法检测流量（2）应用动压能和静压能转换的原理检测流量•――根据能量守恒定理，动压能和静压能在一定条件下可以相互转•换，但其总量不变。节流元件两端的静压差的大小与流体的流量有关，将静压差的变化作为测量依据。•测量方法：流体在管道中流动时，具有动能和位能，对于理想的流体，流体在同一管道的任一截面的动能和静压能的总和是不变的，但是若采取一定方式（例如节流），可以造成能量形式的相互转化，然后通过测量静压的变化求出流速和流量。工业中常用的方法是在管道中插入一流通面积较小的节流元件，造成流体通过节流元件时，在节流元件的上、下游之间产生静压差（简称差压），通过测量差压求出流量值。第六章检测显示控制仪表第三节流量检测仪表1流量及其测量的基本概念（1）应用容积法检测流量（2）应用动压能和静压能转换的原理检测流量（3）应用改变流通面积的方法检测流量•检测原理:在一个由下往上逐渐扩大的锥形管中垂直地放置一阻力件，当流体自下而上流经锥形管与转子之间的环形流通面积时，由于受到流体的冲击，转子便要向上运动。随着转子的上升，转子与锥形管间的环形流通面积增大、流速降低，直到流体作用在转子上的浮力和冲力（阻力）与转子本身重量相平衡时，转子停留在某一高度，维持平衡。当流量增大时，流过环隙的流速v增大，转子所受冲力增大，由于转子在流体中的重力与所受浮力不变，所以转子就上升，造成环隙面积增大，从而流速v减小，冲力也减小，直至达到新的平衡，转子又停浮在一个新的高度上，这样转子在锥形管中停浮的高度与流体的流量大小一一对应。在锥形管外壁上以流量值刻度，则根据转子浮起的高度即可直接显示出被测流量的数值。第六章检测显示控制仪表第三节流量检测仪表•2流量测量仪表的分类石化系统常用的流量计可分为速度式流量计和容积式流量计。•速度式流量计：以测量流体在管道中的流速作为测量依据来计算流量的仪表。包括质量流量计、超声波流量计、电磁流量计、浮子流量计、涡轮流量计、差压式流量计等、激光流量计、靶式流量计等。•容积式流量计：它以单位时间内所排出的流体固定容积的数目作为测量依据。包括椭圆齿轮流量计、腰轮流量计、刮板式流量计、活塞式流量计等。一、速度式流量计•根据测速方法可以分为以...
