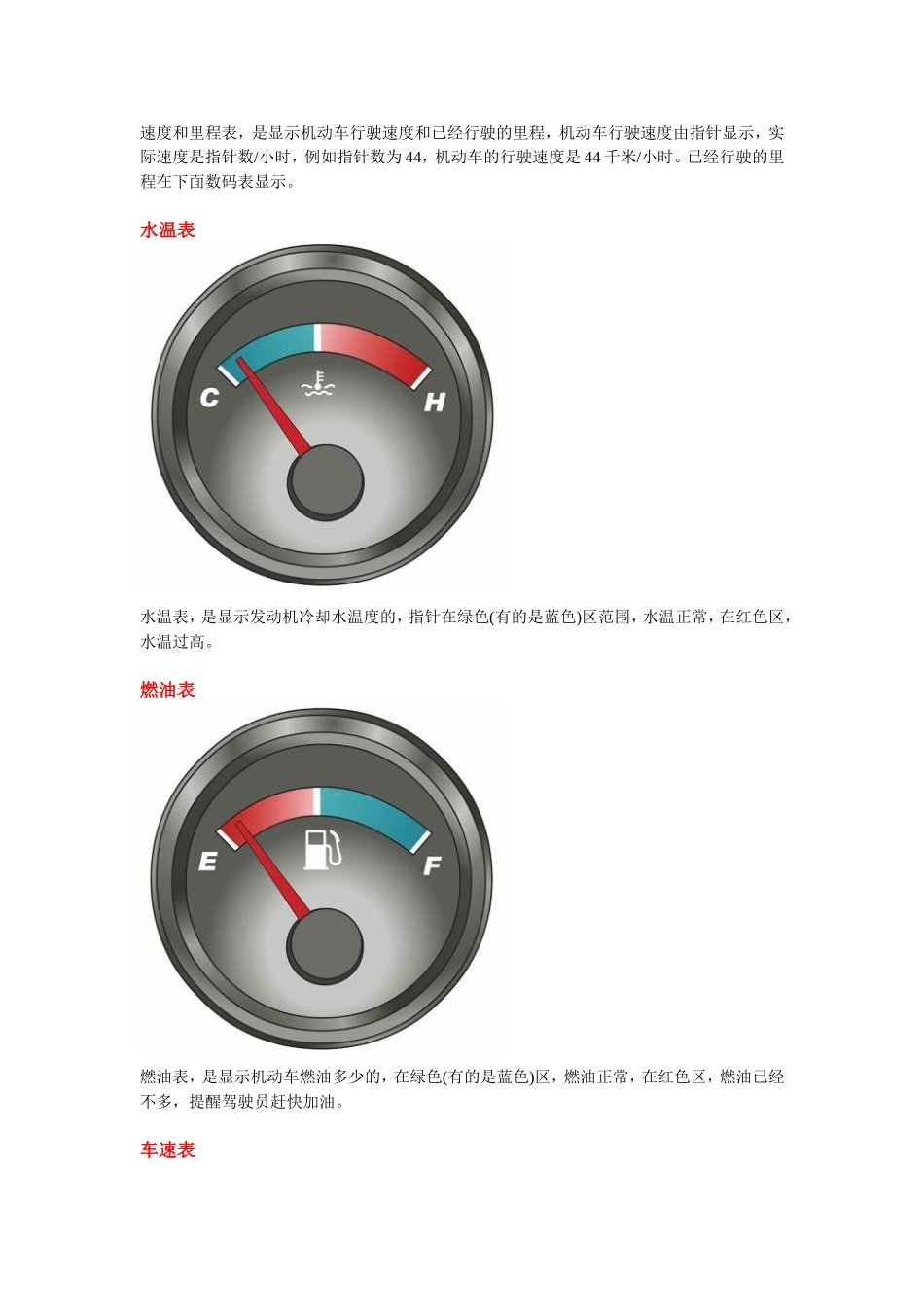

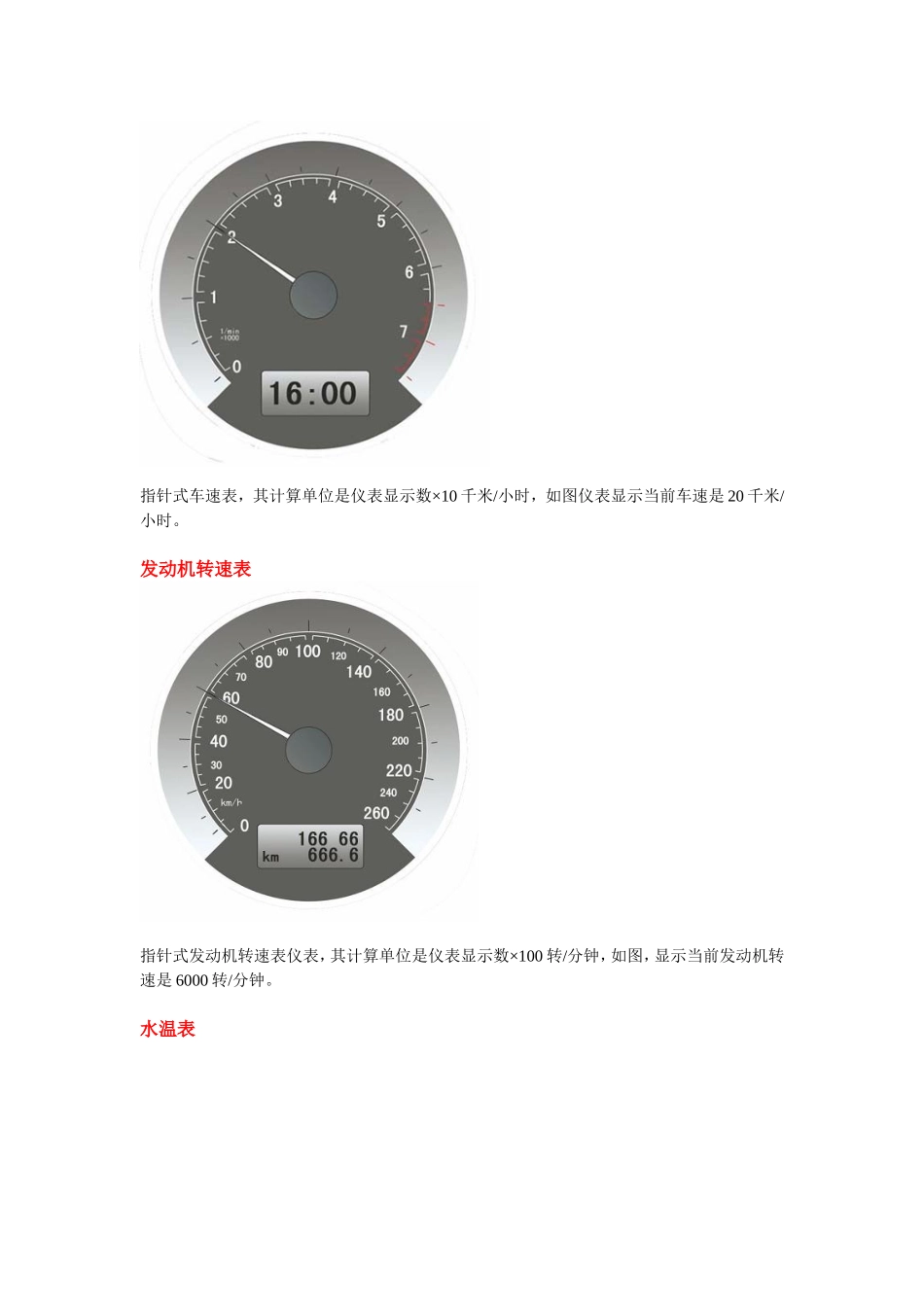

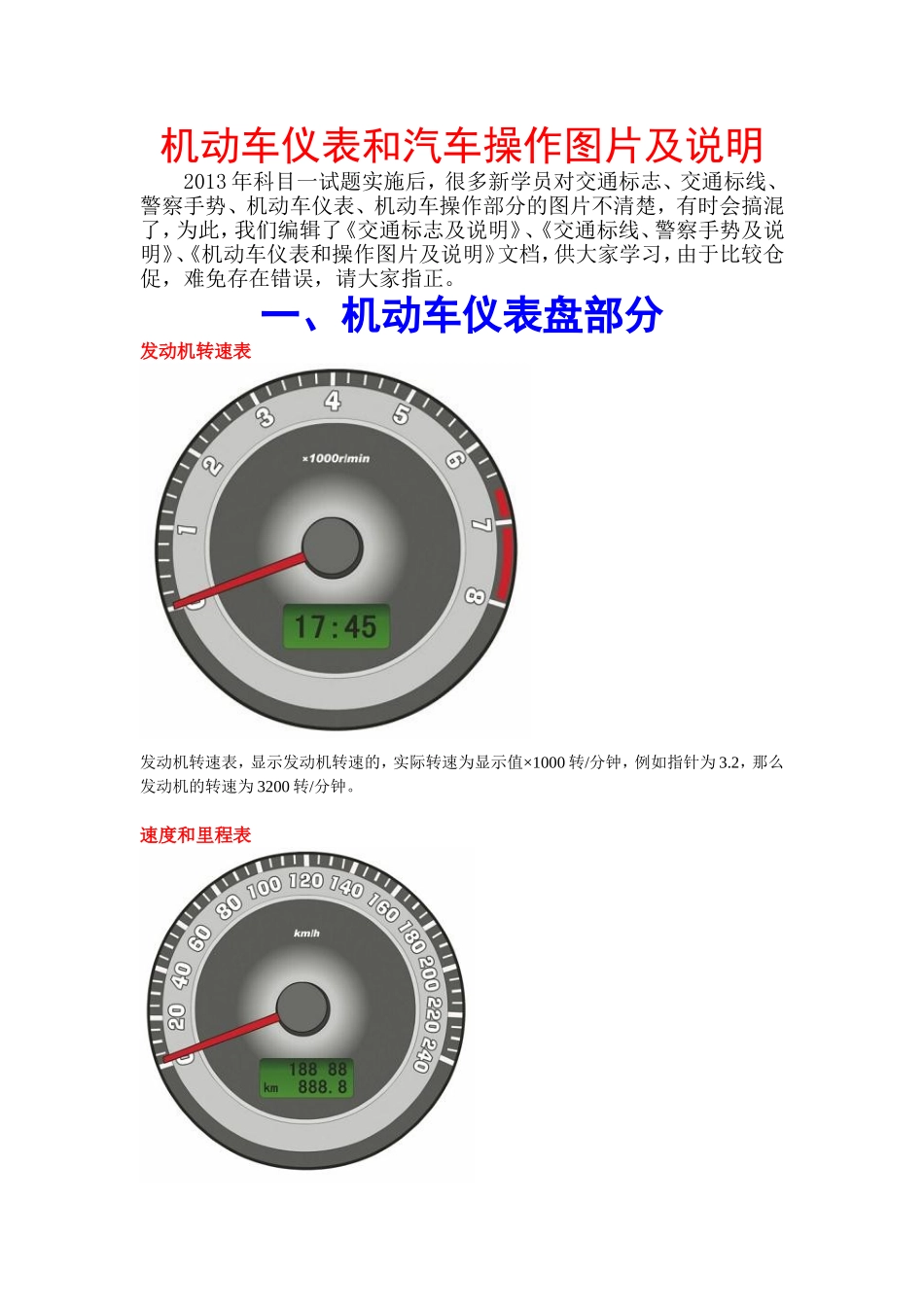

机动车仪表和汽车操作图片及说明2013年科目一试题实施后，很多新学员对交通标志、交通标线、警察手势、机动车仪表、机动车操作部分的图片不清楚，有时会搞混了，为此，我们编辑了《交通标志及说明》、《交通标线、警察手势及说明》、《机动车仪表和操作图片及说明》文档，供大家学习，由于比较仓促，难免存在错误，请大家指正。一、机动车仪表盘部分发动机转速表发动机转速表，显示发动机转速的，实际转速为显示值×1000转/分钟，例如指针为3.2，那么发动机的转速为3200转/分钟。速度和里程表速度和里程表，是显示机动车行驶速度和已经行驶的里程，机动车行驶速度由指针显示，实际速度是指针数/小时，例如指针数为44，机动车的行驶速度是44千米/小时。已经行驶的里程在下面数码表显示。水温表水温表，是显示发动机冷却水温度的，指针在绿色(有的是蓝色)区范围，水温正常，在红色区，水温过高。燃油表燃油表，是显示机动车燃油多少的，在绿色(有的是蓝色)区，燃油正常，在红色区，燃油已经不多，提醒驾驶员赶快加油。车速表指针式车速表，其计算单位是仪表显示数×10千米/小时，如图仪表显示当前车速是20千米/小时。发动机转速表指针式发动机转速表仪表，其计算单位是仪表显示数×100转/分钟，如图，显示当前发动机转速是6000转/分钟。水温表指针式水温表，其单位是数摄氏度，如图，仪表显示当前冷却液的温度是90度。燃油表指针式燃油表，显示区间为0到1，如图左边是0，右边是1(一分之一)，中间是二分之一，左边仪表刻度有红色，说明燃油已经达到警告区间，车辆剩余燃油已经不多了。如图，仪表显示油箱内存油量已在警告线以内，必须尽快加油。机动车仪表板上亮表示前雾灯打开该指示灯是用来显示前雾灯的工作状况，当前雾灯点亮时，该指示灯标志就会点亮。关闭前雾灯后，该指示灯熄灭。机动车仪表板上亮表示后雾灯打开该指示灯是用来显示后雾灯的工作状况，当后雾灯点亮时，该指示灯的标志就会点亮。关闭后雾灯后，该指示灯熄灭。机动车仪表板上亮表示前后位置灯开启该指示灯是用来显示车辆示宽灯的工作状态，平时为熄灭状态，当示宽灯打开时，该指示灯随即点亮。当示宽灯关闭或者关闭示宽灯打开大灯时，该指示灯自动熄灭。发动机机油压力指示灯该指示灯用来显示发动机内机油的压力状况。打开钥匙门，车辆开始自检时，指示灯点亮，启动后熄灭。该指示灯常亮，说明该车发动机机油压力低于规定标准，需要维修。机动车仪盘驻车制动系统指示灯该指示灯用来显示车辆手刹的状态，平时为熄灭状态。当手刹被拉起后，该指示灯自动点亮。手刹被放下时，该指示灯自动熄灭。有的车型在行驶中未放下手刹会伴随有警告音。机动车仪表盘防抱死制动系统指示灯该指示灯用来显示ABS工作状况。当打开钥匙门，车辆自检时，ABS灯会点亮数秒，随后熄灭。如果未闪亮或者启动后仍不熄灭，表明ABS出现故障。机动车仪表板驻车制动器指示灯该指示灯用来显示驻车制动器的工作状态，机动车仪表板上亮表示驻车制动器处于制动状态发动机起动后仪表盘油箱内燃油指示灯该指示灯用来显示车辆内储油量的多少，当钥匙门打开，车辆进行自检时，该油亮指示灯会短时间点亮，随后熄灭。如启动后该指示灯点亮，则说明车内油量已不足。行车中仪表板发动机温度指示灯该指示灯用来显示发动机内冷却液的温度，钥匙门打开，车辆自检时，会点亮数秒，后熄灭。水温指示灯常亮，说明冷却液温度超过规定值，需立刻暂停行驶。水温正常后熄灭。机动车仪表板照灯远光指示灯该指示灯是用来显示车辆远光灯的状态。通常的情况下该指示灯为熄灭状态。当车主点亮远光灯时，该指示灯会同时点亮，以提示车主，车辆的远光灯处于开启状态。机动车仪表板前照灯近光指示灯该指示灯用来显示前照近光灯的工作状态，当仪表盘该指示灯亮，表示机动车前照近光灯已经点亮。机动车仪表板安全带指示灯该指示灯用来显示安全带是否处于锁止状态，当该灯点亮时，说明安全带没有及时的扣紧。有些车型会有相应的提示音。当安全带被及时扣紧后，该指示灯自动熄灭。机动车仪表板危险报警闪光灯指示灯该指示灯用来显示危险报警闪光灯工作状态，当该灯点亮时，说明危险报...
