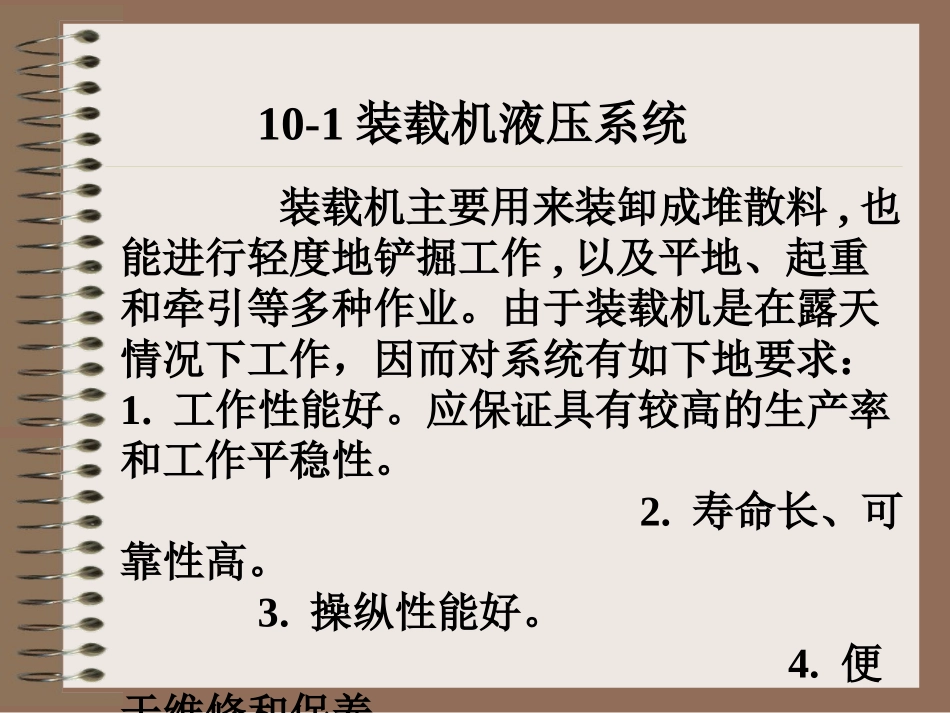

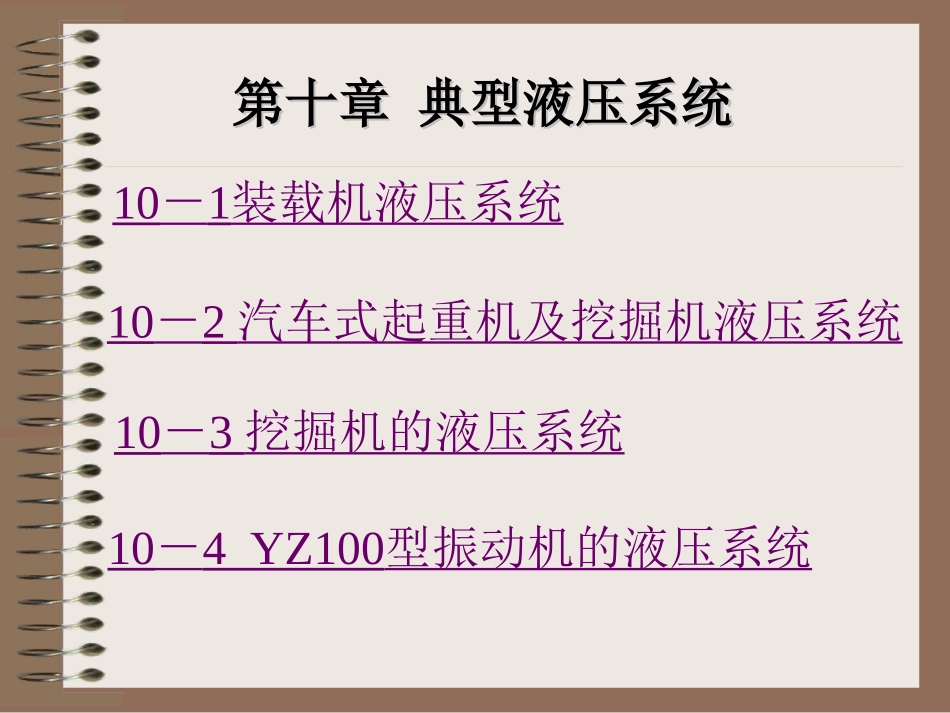

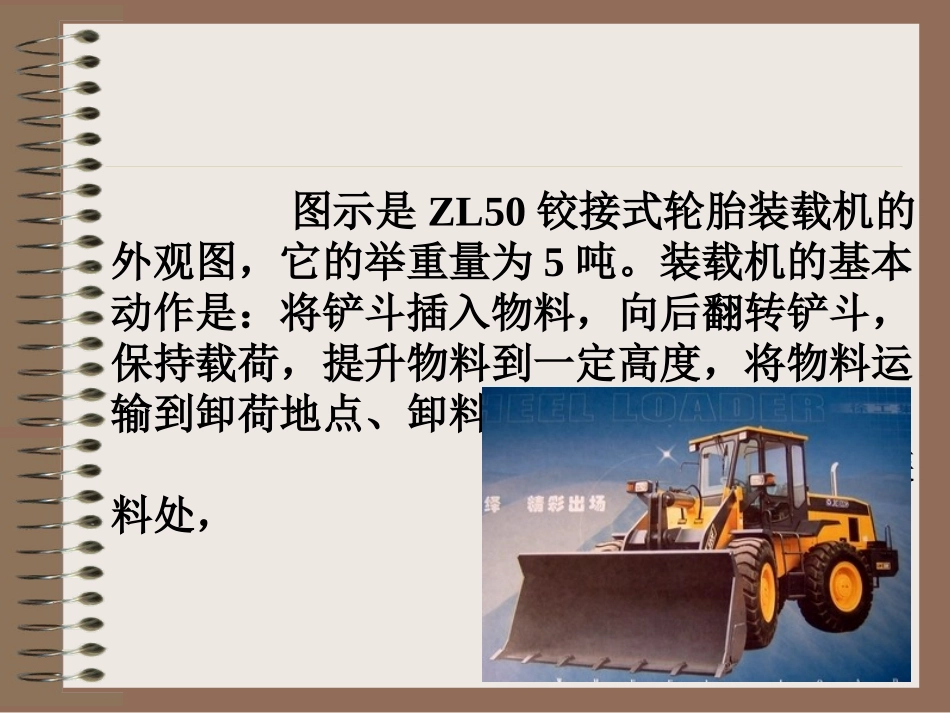

第十章典型液压系统第十章典型液压系统10－1装载机液压系统10－2汽车式起重机及挖掘机液压系统10－3挖掘机的液压系统10－4YZ100型振动机的液压系统装载机主要用来装卸成堆散料,也能进行轻度地铲掘工作,以及平地、起重和牵引等多种作业。由于装载机是在露天情况下工作，因而对系统有如下地要求：1.工作性能好。应保证具有较高的生产率和工作平稳性。2.寿命长、可靠性高。3.操纵性能好。4.便于维修和保养。10-1装载机液压系统图示是ZL50铰接式轮胎装载机的外观图，它的举重量为5吨。装载机的基本动作是：将铲斗插入物料，向后翻转铲斗，保持载荷，提升物料到一定高度，将物料运输到卸荷地点、卸料，然后回到装料处，如此循环作业。图中为ZL50装载机的液压系统图。它以6135Q型柴油机为动力驱动三个液压泵，并组成工作装置回路和转向回路，而这两个回路又通过辅助泵和流量转换阀联系起来。ZL-50装载机转向液压缸锁紧阀左单向节流阀转向阀流量控制阀分配阀右动臂液压缸电磁开关储气筒铲斗液压缸双作用安全阀18动臂液压缸的进油路由工作液压泵和辅助液压泵供油。流量总和最大可达320升/分。分配阀采用串并联油路的多种阀，其中控制动臂的阀为四位阀。当四位阀处于图示中位时，液压缸锁紧而液压泵卸荷。此外，还能实现空斗迅速下降，甚至在发动机熄火的情况下也能降下铲斗。回路工作压力由分配阀中的安全溢流阀调定为150公斤/厘米2。1.动臂液压缸工作回路。2.转斗液压缸工作回路。装载机在铲取物料时一般要求先转斗后提升动臂，所以转斗液压缸与动臂液压缸采用串并联油路连接，并将控制转斗压缸的三位阀放置在动臂液压缸的四位阀之前，以保证转斗液压缸能优先动作。在转斗液压缸的小腔油路中尚设有双作用安全阀。它的作用是在动臂升降过程中，转斗的连杆机构由于动作不相协调而受到某种程度的干涉，双作用安全阀可起到缓冲补油作用。3.自动限位装置在工作装置和分流阀上装有自动复位装置，以实现工作中铲斗自动放平，动臂提升自动限位动作。在动臂后铰点和转斗液压缸处装有自动复位行程开关，当行程开关脱开触点，电磁阀断电而复位，关闭进气通道，阀体内的压缩空气从放气孔排出。4.转向液压缸工作回路装载机要求具有稳定的转向速度，也就是要求进入转向液压缸的油液流量恒定。转向液压缸的油液主要来自CB－46转向泵，该泵由主机的柴油发动机拖出，在发动机额定转速下，流量为77升/分。流量转向阀的工作原理是：使转向泵输出的油液通过两个节流孔，两孔前后产生压差p’=p1-p2和p”=p2-p3，总压差p＝p’＋p”＝p1-p3。液动分流阀左端控制油路接p1，右端接p2。设两端油压的作用面积均为F，阀芯即处在油压p1与p2的推力和弹簧力P弹之和相平衡的位置。当转向泵流量Q1正常，p达到规定值而p1p3+P弹/F时，分流阀被推至A工位，于是Q2＝0，辅助泵排油全部输入工作装油路。当发动机转速降低，使Q1减小到p1p3+P弹/F时，分流阀便逐渐被推向B工位，于是辅助泵开始向转向油路输油。由于增加乐流量Q2，使p2上升，同时p1值也随之上升，直到p1p3+P弹/F时，分流阀便停留在新的平衡位置。装载机转向机构要求转向灵敏，因此随动阀采取负封闭的换向过渡形式，这样还防止突然换向时系统压力瞬时升高。同时还加了一个锁紧滑阀来防止转向液压缸窜动。锁紧阀的作用是在转载机直线行驶时防止液压缸窜动和降低关闭油路的速度，减少液压冲击，避免油路系统损坏。另一个作用是当转向泵和辅助泵管路发生破损或油泵出现故障时，锁紧滑能自动回到关闭油路位置，从而保证机器不摆头。结束结束1010－－22汽车式起重机及挖掘机液压系统汽车式起重机及挖掘机液压系统一、汽车式起重机液压系统在汽车底盘上装上起重设备，完成吊装任务的汽车称为汽车式起重机。汽车式起重机广泛的在运输、建筑、装卸、矿山及筑路工地上应用，是一种行走式起重机。汽车式起重机完成起重任务时，作业循环通常是起吊－回转－卸载－返回，有时还加入间断的短距离行驶运动。汽车式起重机传动装置的传动方式有机械传动、电力传动和液压三大类。液压传动式汽车起重机的液压系统经常采用开式系统。现以国产QY－8型汽车式起重机来对汽车...
