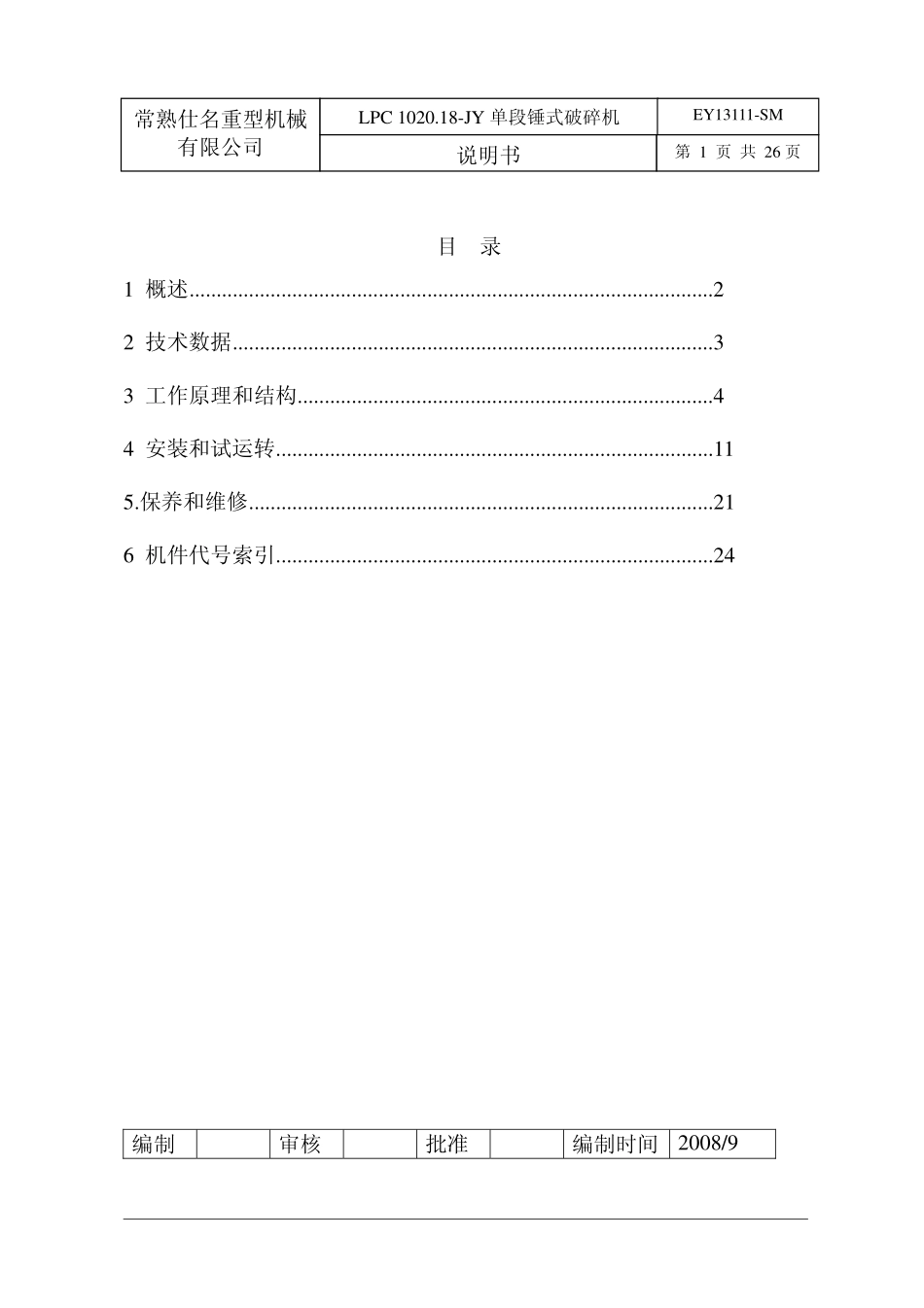

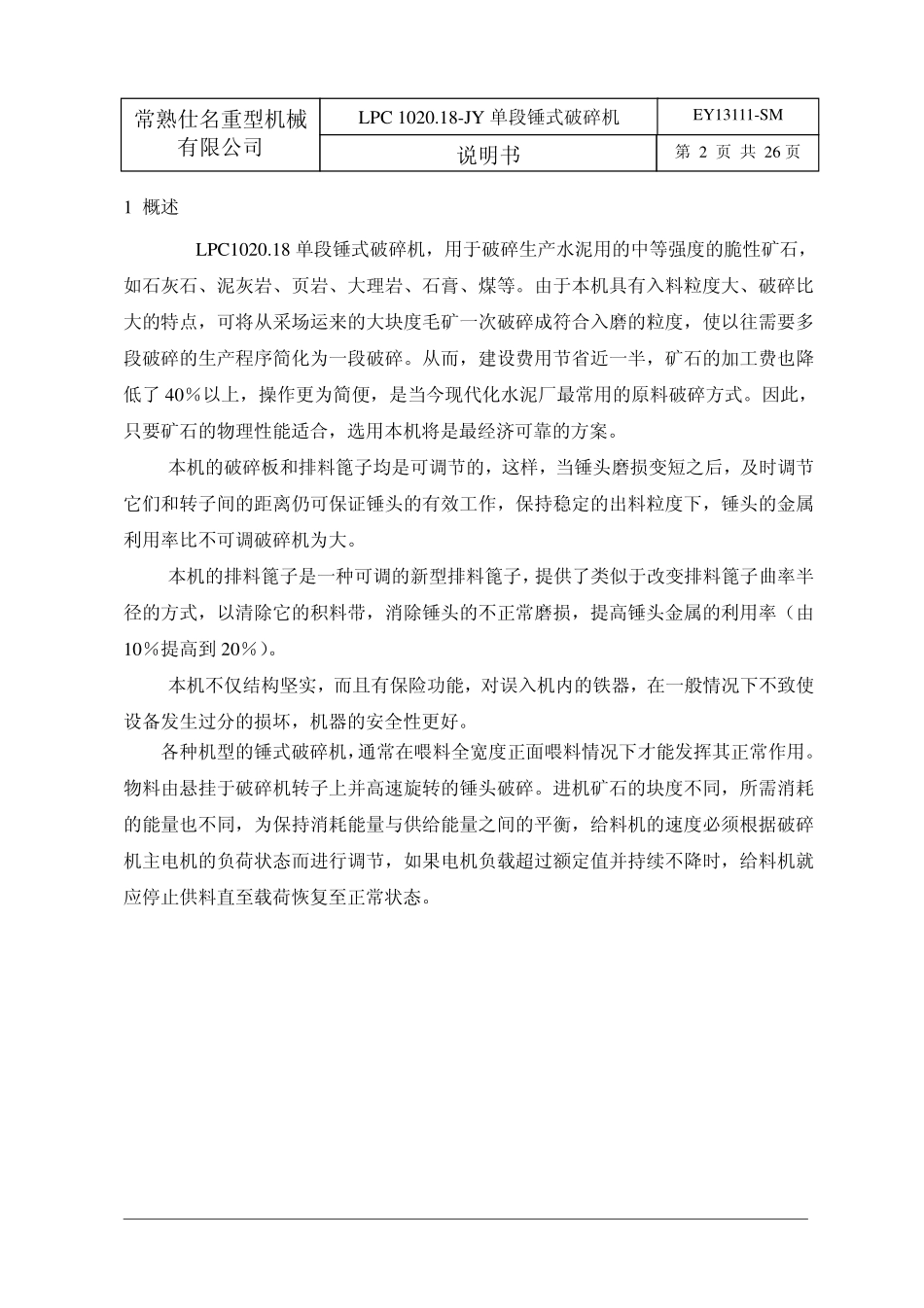

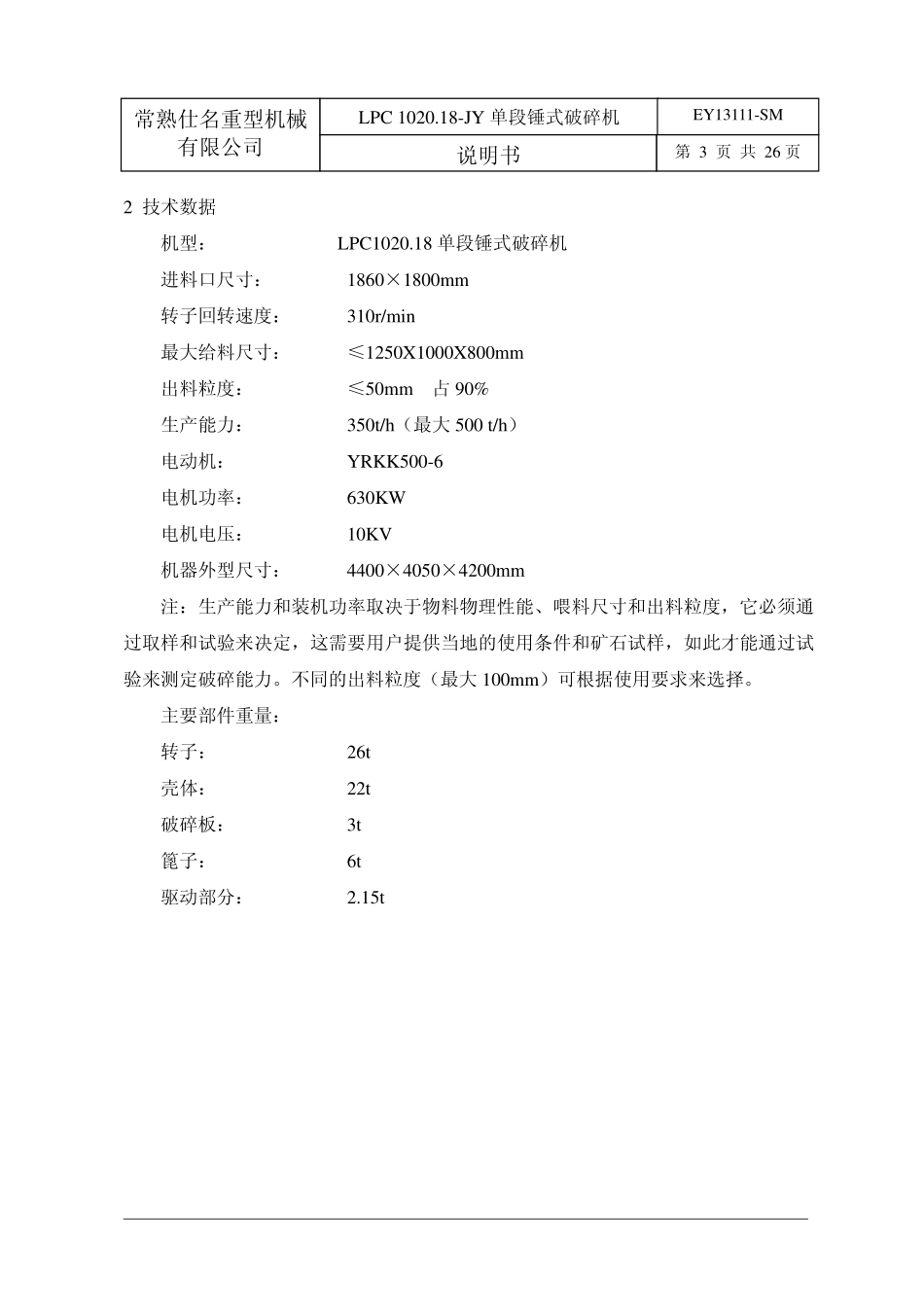

-1-第1页共26页常熟仕名重型机械有限公司LPC1020.18-JY单段锤式破碎机说明书EY13111-SM第1页共26页目录1概述.................................................................................................22技术数据.........................................................................................33工作原理和结构.............................................................................44安装和试运转.................................................................................115.保养和维修......................................................................................216机件代号索引.................................................................................24编制审核批准编制时间2008/9-2-第2页共26页常熟仕名重型机械有限公司LPC1020.18-JY单段锤式破碎机说明书EY13111-SM第2页共26页1概述LPC1020.18单段锤式破碎机，用于破碎生产水泥用的中等强度的脆性矿石，如石灰石、泥灰岩、页岩、大理岩、石膏、煤等。由于本机具有入料粒度大、破碎比大的特点，可将从采场运来的大块度毛矿一次破碎成符合入磨的粒度，使以往需要多段破碎的生产程序简化为一段破碎。从而，建设费用节省近一半，矿石的加工费也降低了40％以上，操作更为简便，是当今现代化水泥厂最常用的原料破碎方式。因此，只要矿石的物理性能适合，选用本机将是最经济可靠的方案。本机的破碎板和排料篦子均是可调节的，这样，当锤头磨损变短之后，及时调节它们和转子间的距离仍可保证锤头的有效工作，保持稳定的出料粒度下，锤头的金属利用率比不可调破碎机为大。本机的排料篦子是一种可调的新型排料篦子，提供了类似于改变排料篦子曲率半径的方式，以清除它的积料带，消除锤头的不正常磨损，提高锤头金属的利用率（由10％提高到20％）。本机不仅结构坚实，而且有保险功能，对误入机内的铁器，在一般情况下不致使设备发生过分的损坏，机器的安全性更好。各种机型的锤式破碎机，通常在喂料全宽度正面喂料情况下才能发挥其正常作用。物料由悬挂于破碎机转子上并高速旋转的锤头破碎。进机矿石的块度不同，所需消耗的能量也不同，为保持消耗能量与供给能量之间的平衡，给料机的速度必须根据破碎机主电机的负荷状态而进行调节，如果电机负载超过额定值并持续不降时，给料机就应停止供料直至载荷恢复至正常状态。-3-第3页共26页常熟仕名重型机械有限公司LPC1020.18-JY单段锤式破碎机说明书EY13111-SM第3页共26页2技术数据机型：LPC1020.18单段锤式破碎机进料口尺寸：1860×1800mm转子回转速度：310r/min最大给料尺寸：≤1250X1000X800mm出料粒度：≤50mm占90%生产能力：350t/h（最大500t/h）电动机：YRKK500-6电机功率：630KW电机电压：10KV机器外型尺寸：4400×4050×4200mm注：生产能力和装机功率取决于物料物理性能、喂料尺寸和出料粒度，它必须通过取样和试验来决定，这需要用户提供当地的使用条件和矿石试样，如此才能通过试验来测定破碎能力。不同的出料粒度（最大100mm）可根据使用要求来选择。主要部件重量：转子：26t壳体：22t破碎板：3t篦子：6t驱动部分：2.15t-4-第4页共26页常熟仕名重型机械有限公司LPC1020.18-JY单段锤式破碎机说明书EY13111-SM第4页共26页3工作原理和结构3.1工作原理物料由给料机喂入破碎机进料口，并落向旋转的转子，从而被悬挂于锤盘之间高速运转的锤头打击而破碎，或被抛起。被抛起的物料在破碎机腔中互撞或与反击板碰撞而进一步减小粒度。物料通过转子和破碎板之间进一步破碎，或在转子和篦子之间进一步细碎，直到得到的产品通过篦缝并被排到设于机体下的输送机上。3.2破碎机的传动型式本机由电动机通过V型胶带驱动，图1所示四种驱动方式可供选择根据工艺布置方案可选择其中一种传动方式，定货时如不注明，按Ia型式供应。（见图1传动方式）3.3主要部件简介本机主要由转子、壳体、破碎板、篦子和驱动部分等组成（见图2破碎机简图）3.3.1转子转子是破碎机的核心部件，它由锤盘、端盘、锤头、锤轴、主轴、皮带轮、轴承和...
