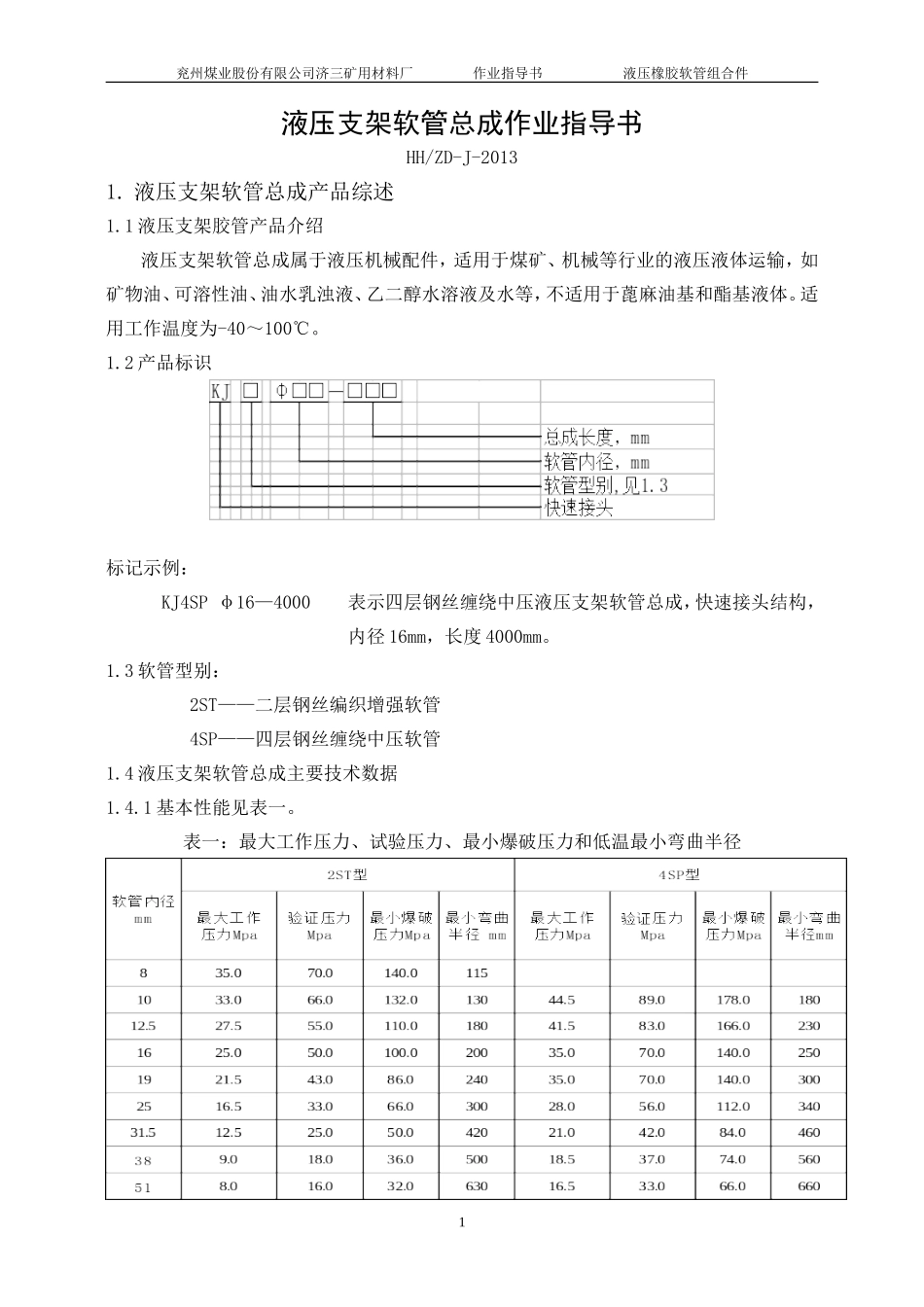

兖州煤业股份有限公司济三矿用材料厂作业指导书液压橡胶软管组合件液压支架软管总成作业指导书HH/ZD-J-20131.液压支架软管总成产品综述1.1液压支架胶管产品介绍液压支架软管总成属于液压机械配件，适用于煤矿、机械等行业的液压液体运输，如矿物油、可溶性油、油水乳浊液、乙二醇水溶液及水等，不适用于蓖麻油基和酯基液体。适用工作温度为-40～100℃。1.2产品标识标记示例：KJ4SPφ16—4000表示四层钢丝缠绕中压液压支架软管总成，快速接头结构，内径16mm，长度4000mm。1.3软管型别：2ST——二层钢丝编织增强软管4SP——四层钢丝缠绕中压软管1.4液压支架软管总成主要技术数据1.4.1基本性能见表一。表一：最大工作压力、试验压力、最小爆破压力和低温最小弯曲半径1兖州煤业股份有限公司济三矿用材料厂作业指导书液压橡胶软管组合件1.4.2液压支架软管总成的脉冲试验压力为1.33倍的最大(设计)工作压力,脉冲试验频率为0.5～1.25Hz(30～75次/min),脉冲次数应不少于20万次（4SP软管应能承受至少40万次脉冲）；1.4.3阻燃性能：软管的平均有焰燃烧和无焰燃烧时间不大于30s，任一软管的有焰燃烧和无焰燃烧时间不应大于60s；1.4.4抗静电性能：软管表面电阻不超过25×108/d（Ω），d为软管公称外径，单位mm。1.5液压支架软管总成使用要求a.液压支架软管总成必须在额定工作压力和温度范围内使用，不得超标，否则将缩短其使用寿命；b.当工作环境要求弯曲时，其弯曲半径不得低于规定的最小弯曲半径，否则将缩短其使用寿命；c.外胶层发生损坏致使钢丝层裸露的产品不得再继续使用，以免钢丝锈蚀后不能承压，发生意外。1.6液压支架软管总成的安装注意事项a.软管装配长度要有一定的余量，因为软管在承压时，通常其长度有3%的变化，因此进行直线安装时，应使软管有一定程度的松弛；b.软管弯曲安装时，应尽量保持在同一平面，防止扭曲，以免在使用中造成泄露、异常爆破或管接头拔脱等现象；c.避免软管在接头附近急剧弯曲，应有效利用其弯头；d.软管两端作相对运动时，应使软管弯曲部分始终保持在同一平面内，以防止软管扭曲，影响使用寿命；e.避免软管在弯曲部位固定，确需固定时，宜在加压后选取合适位置并留适当余量；f.若软管用于反复弯曲使用时，应使软管有充分伸展长度，其弯曲部位半径一定要大于规定限度，以避免在固定接头附近极度弯曲；g.软管两端固定在不同平面上使用时，应在适当部位将软管夹住，使其形成各自在同一平面上运动的两个部分；h.软管长度选取和安装布局要合理、尽可能直线使用，避免软管形成不必要的弯曲和加长i.管体在相互碰擦下使用、安装时应配装合适的夹具，防止管体直接接触；j.软管安装要选择合适的附属金属接头，推荐使用弯头型配件。1.7运输与贮存液压支架软管总成在运输和贮存中，应避免阳光直接照射、雨雪浸淋，禁止与酸、碱及有机溶剂等有害于橡胶质量的物质接触，贮存温度以-15～40℃为宜，相对湿度不大于2兖州煤业股份有限公司济三矿用材料厂作业指导书液压橡胶软管组合件80%，从生产日期起一年内其使用性能不变，否则，应进行抽样检验，合格后方可使用。2.液压支架软管总成产品工艺流程图3.液压支架软管总成生产工艺规程3.1工艺流程*下料→剥胶→装配管接头→*扣压→检验→包装入库其中：下料、扣压工序为关键工序。3.2下料工序。切管机切管允许公差见表二：表二：软管组合件的长度公差软管组合件由软管和管接头组成，软管下料净尺寸=软管组合件尺寸-管接头尺寸，各3兖州煤业股份有限公司济三矿用材料厂作业指导书液压橡胶软管组合件规格下料尺寸见3.6。切管技术要求：切管后的管材端部平齐，且与管材中心线垂直。3.3剥胶工序。下料后的胶管使用剥胶机剥去胶管两端外层橡胶，露出编织钢丝，剥胶技术要求：剥胶处均匀整齐，剥胶长度、剥胶倒角应符合表三要求，且剥胶处完全露出钢丝增强层，如未达到此要求，则调整剥胶刀位置，重新加工。3.4装配管接头工序。a.接头零件的准备。芯子、外套等件均按零件图纸标准进行检验，合格方可进行装配。将所需零件用煤油清洗，剔除毛刺、去污垢后，放在干净的布上凉干待装配。b.胶管的准备。用干净棉纱擦净胶管两端，检查是否有...
