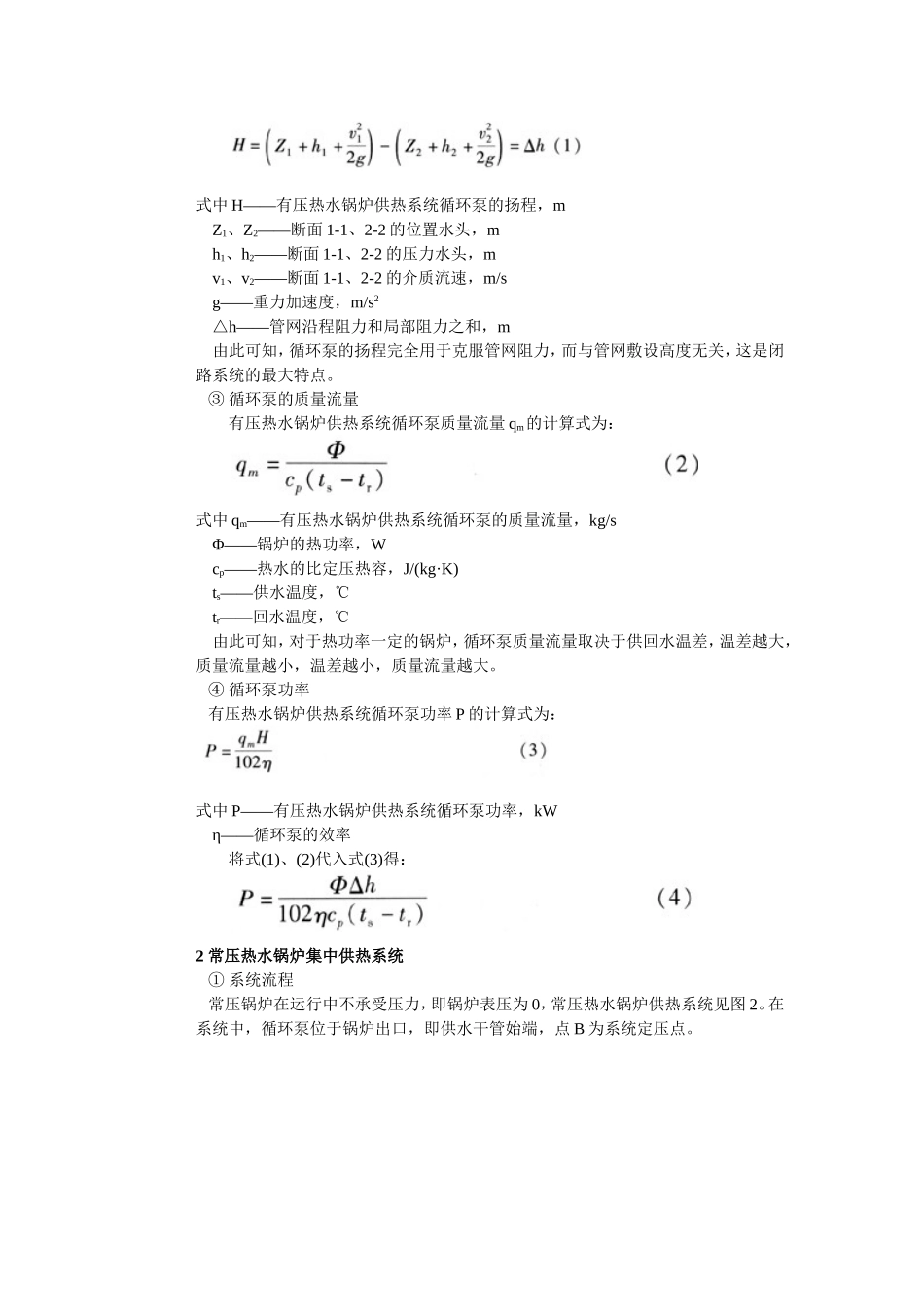

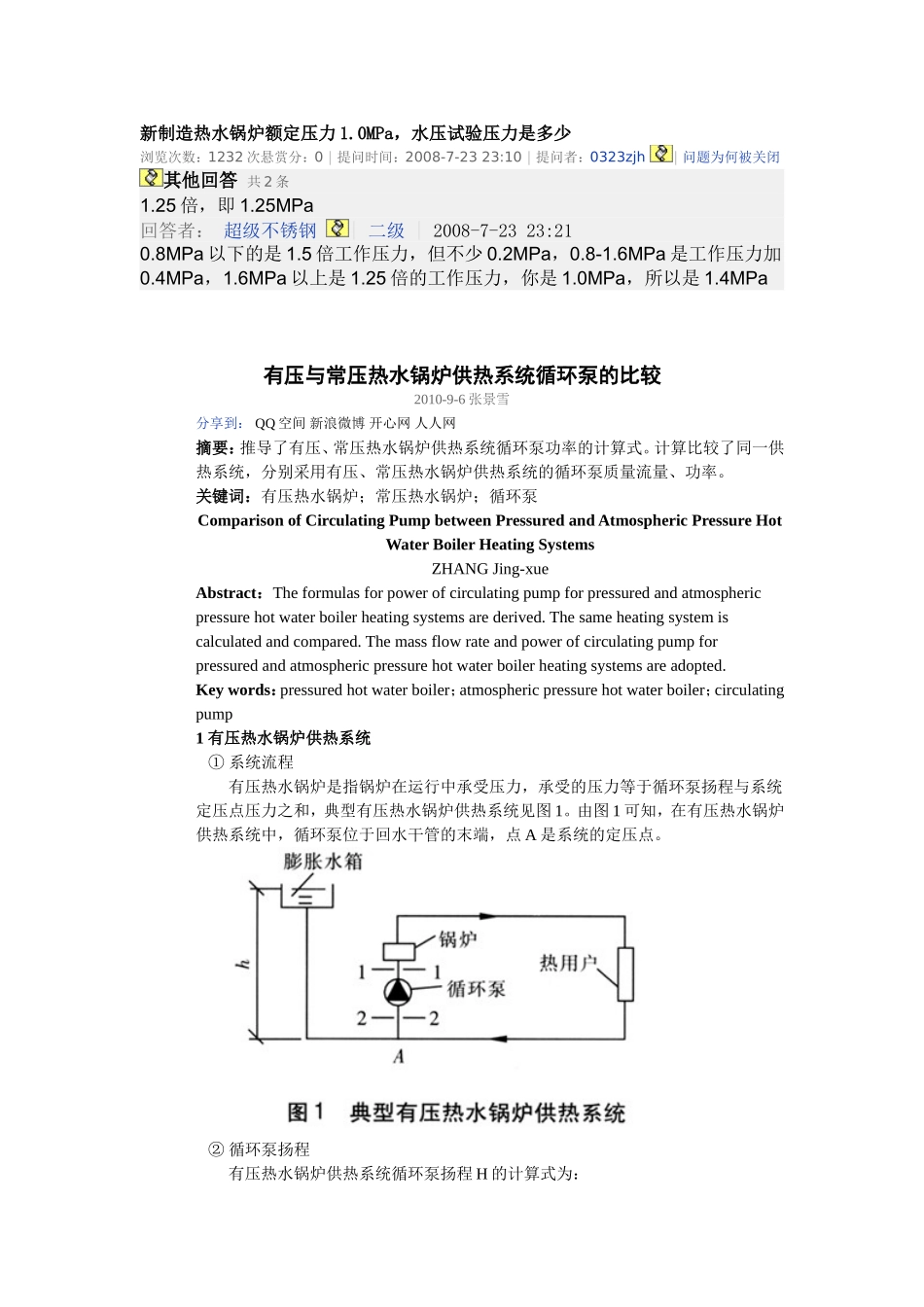

新制造热水锅炉额定压力1.0MPa，水压试验压力是多少浏览次数：1232次悬赏分：0|提问时间：2008-7-2323:10|提问者：0323zjh|问题为何被关闭其他回答共2条1.25倍，即1.25MPa回答者：超级不锈钢|二级|2008-7-2323:210.8MPa以下的是1.5倍工作压力，但不少0.2MPa，0.8-1.6MPa是工作压力加0.4MPa，1.6MPa以上是1.25倍的工作压力，你是1.0MPa，所以是1.4MPa有压与常压热水锅炉供热系统循环泵的比较2010-9-6张景雪分享到：QQ空间新浪微博开心网人人网摘要：推导了有压、常压热水锅炉供热系统循环泵功率的计算式。计算比较了同一供热系统，分别采用有压、常压热水锅炉供热系统的循环泵质量流量、功率。关键词：有压热水锅炉；常压热水锅炉；循环泵ComparisonofCirculatingPumpbetweenPressuredandAtmosphericPressureHotWaterBoilerHeatingSystemsZHANGJing-xueAbstract：Theformulasforpowerofcirculatingpumpforpressuredandatmosphericpressurehotwaterboilerheatingsystemsarederived.Thesameheatingsystemiscalculatedandcompared.Themassflowrateandpowerofcirculatingpumpforpressuredandatmosphericpressurehotwaterboilerheatingsystemsareadopted.Keywords：pressuredhotwaterboiler；atmosphericpressurehotwaterboiler；circulatingpump1有压热水锅炉供热系统①系统流程有压热水锅炉是指锅炉在运行中承受压力，承受的压力等于循环泵扬程与系统定压点压力之和，典型有压热水锅炉供热系统见图1。由图1可知，在有压热水锅炉供热系统中，循环泵位于回水干管的末端，点A是系统的定压点。②循环泵扬程有压热水锅炉供热系统循环泵扬程H的计算式为：式中H——有压热水锅炉供热系统循环泵的扬程，mZ1、Z2——断面1-1、2-2的位置水头，mh1、h2——断面1-1、2-2的压力水头，mv1、v2——断面1-1、2-2的介质流速，m/sg——重力加速度，m/s2△h——管网沿程阻力和局部阻力之和，m由此可知，循环泵的扬程完全用于克服管网阻力，而与管网敷设高度无关，这是闭路系统的最大特点。③循环泵的质量流量有压热水锅炉供热系统循环泵质量流量qm的计算式为：式中qm——有压热水锅炉供热系统循环泵的质量流量，kg/sΦ——锅炉的热功率，Wcp——热水的比定压热容，J/(kg·K)ts——供水温度，℃tr——回水温度，℃由此可知，对于热功率一定的锅炉，循环泵质量流量取决于供回水温差，温差越大，质量流量越小，温差越小，质量流量越大。④循环泵功率有压热水锅炉供热系统循环泵功率P的计算式为：式中P——有压热水锅炉供热系统循环泵功率，kWη——循环泵的效率将式(1)、(2)代入式(3)得：2常压热水锅炉集中供热系统①系统流程常压锅炉在运行中不承受压力，即锅炉表压为0，常压热水锅炉供热系统见图2。在系统中，循环泵位于锅炉出口，即供水干管始端，点B为系统定压点。②循环泵的扬程系统定压点B压力水头hB的计算式为hB=h式中hB——系统定压点的压力水头，mh——膨胀水箱安装高度，m常压热水锅炉集中供热系统循环泵扬程H′的计算式为：式中H′——常压热水锅炉集中供热系统循环泵扬程，m断面0-0与2-2有如下关系：式中△h0-2——断面0-0至2-2的阻力，mZ0——断面0-0的位置水头，mh0——断面0-0的压力水头，mv0——断面0-0介质流速，m/s由于常压锅炉为开口容器，因此h0=0，又由于常压锅炉水位始终保持不变，因此v0=0。断面1-1与定压点B有如下关系：式中ZB——定压点B的位置水头mvB——定压点B介质的流速，m/s△h1-B——断面1-1至定压点B的阻力，m将式(8)、(9)代入式(6)得到：由于ZB与Z0近似相等，因此ZB-Z0=0由于hB=h，则有：③循环泵质量流量常压热水锅炉集中供热系统循环泵质量流量的计算方法与有压热水锅炉供热系统相同。④循环泵的功率常压热水锅炉集中供热系统循环泵功率P′的计算式为：式中P′——常压热水锅炉集中供热系统循环泵功3循环泵功率比较由以上分析可知，对于同一工程，如果锅炉热功率相同，供回水温度相同，供热面积相同，常压锅炉供热系统要比有压锅炉供热系统循环泵的功率高，二者功率差△P的计算式为：式中△P——常压锅炉供热系统与有压锅炉供热系统循环泵的功率差，kW由式(13)可知：供热...
